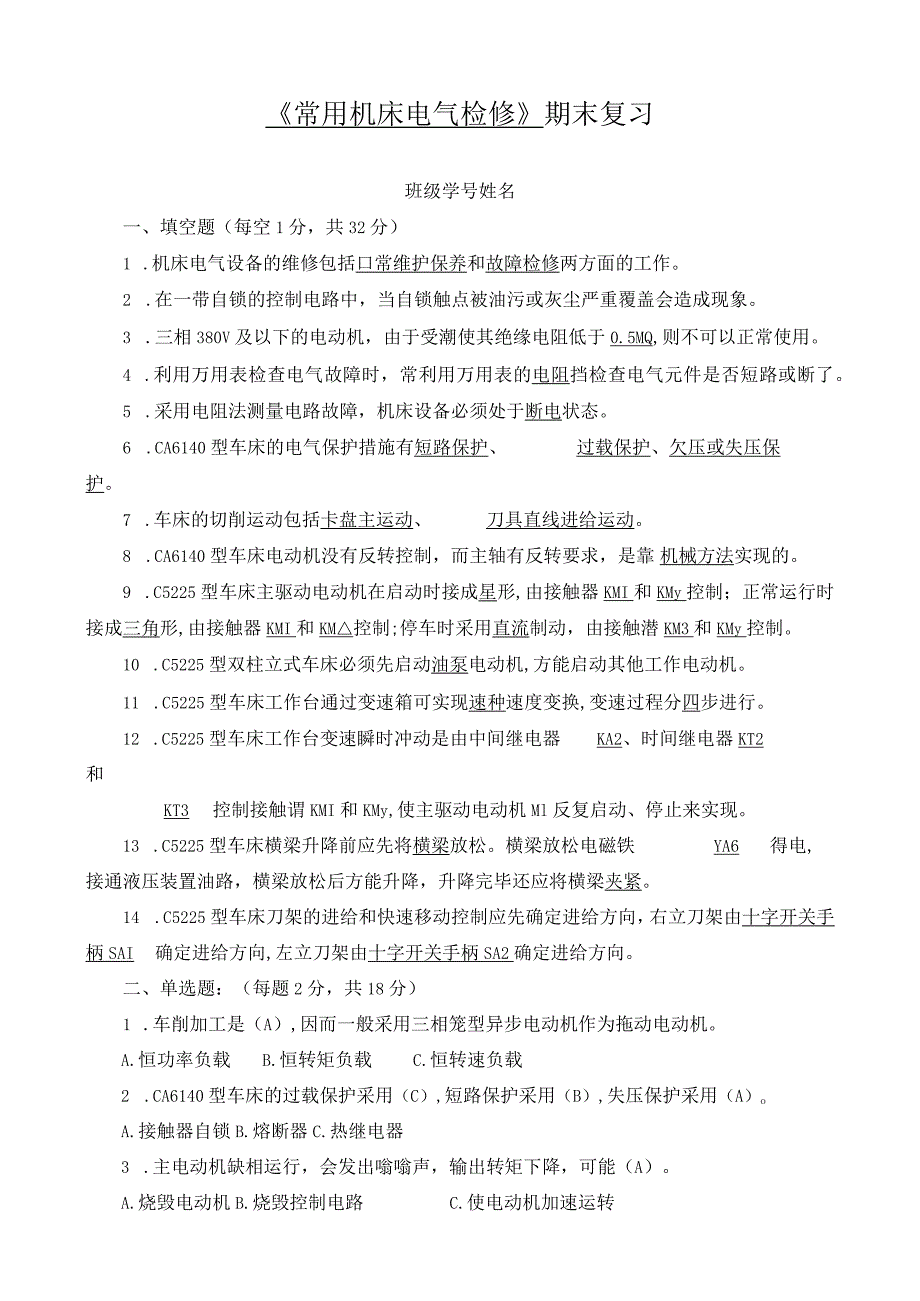

1、常用机床电气检修期末复习班级学号姓名一、填空题（每空1分，共32分）1 .机床电气设备的维修包括口常维护保养和故障检修两方面的工作。2 .在一带自锁的控制电路中，当自锁触点被油污或灰尘严重覆盖会造成现象。3 .三相380V及以下的电动机，由于受潮使其绝缘电阻低于0.5MQ,则不可以正常使用。4 .利用万用表检查电气故障时，常利用万用表的电阻挡检查电气元件是否短路或断了。5 .采用电阻法测量电路故障，机床设备必须处于断电状态。6 .CA6140型车床的电气保护措施有短路保护、过载保护、欠压或失压保护。7 .车床的切削运动包括卡盘主运动、刀具直线进给运动。8 .CA6140型车床电动机没有反转控制
2、，而主轴有反转要求，是靠机械方法实现的。9 .C5225型车床主驱动电动机在启动时接成星形,由接触器KMI和KMy控制；正常运行时接成三角形,由接触器KMI和KM控制;停车时采用直流制动，由接触潜KM3和KMy控制。10 .C5225型双柱立式车床必须先启动油泵电动机,方能启动其他工作电动机。11 .C5225型车床工作台通过变速箱可实现速种速度变换,变速过程分四步进行。12 .C5225型车床工作台变速瞬时冲动是由中间继电器KA2、时间继电器KT2和KT3控制接触谓KMI和KMy,使主驱动电动机Ml反复启动、停止来实现。13 .C5225型车床横梁升降前应先将横梁放松。横梁放松电磁铁YA6得
3、电,接通液压装置油路，横梁放松后方能升降，升降完毕还应将横梁夹紧。14 .C5225型车床刀架的进给和快速移动控制应先确定进给方向，右立刀架由十字开关手柄SAI确定进给方向,左立刀架由十字开关手柄SA2确定进给方向。二、单选题：（每题2分，共18分）1 .车削加工是（A）,因而一般采用三相笼型异步电动机作为拖动电动机。A.恒功率负载B.恒转矩负载C.恒转速负载2 .CA6140型车床的过载保护采用（C）,短路保护采用（B）,失压保护采用（A）oA.接触器自锁B.熔断器C.热继电器3 .主电动机缺相运行，会发出嗡嗡声，输出转矩下降，可能（A）。A.烧毁电动机B.烧毁控制电路C.使电动机加速运转4

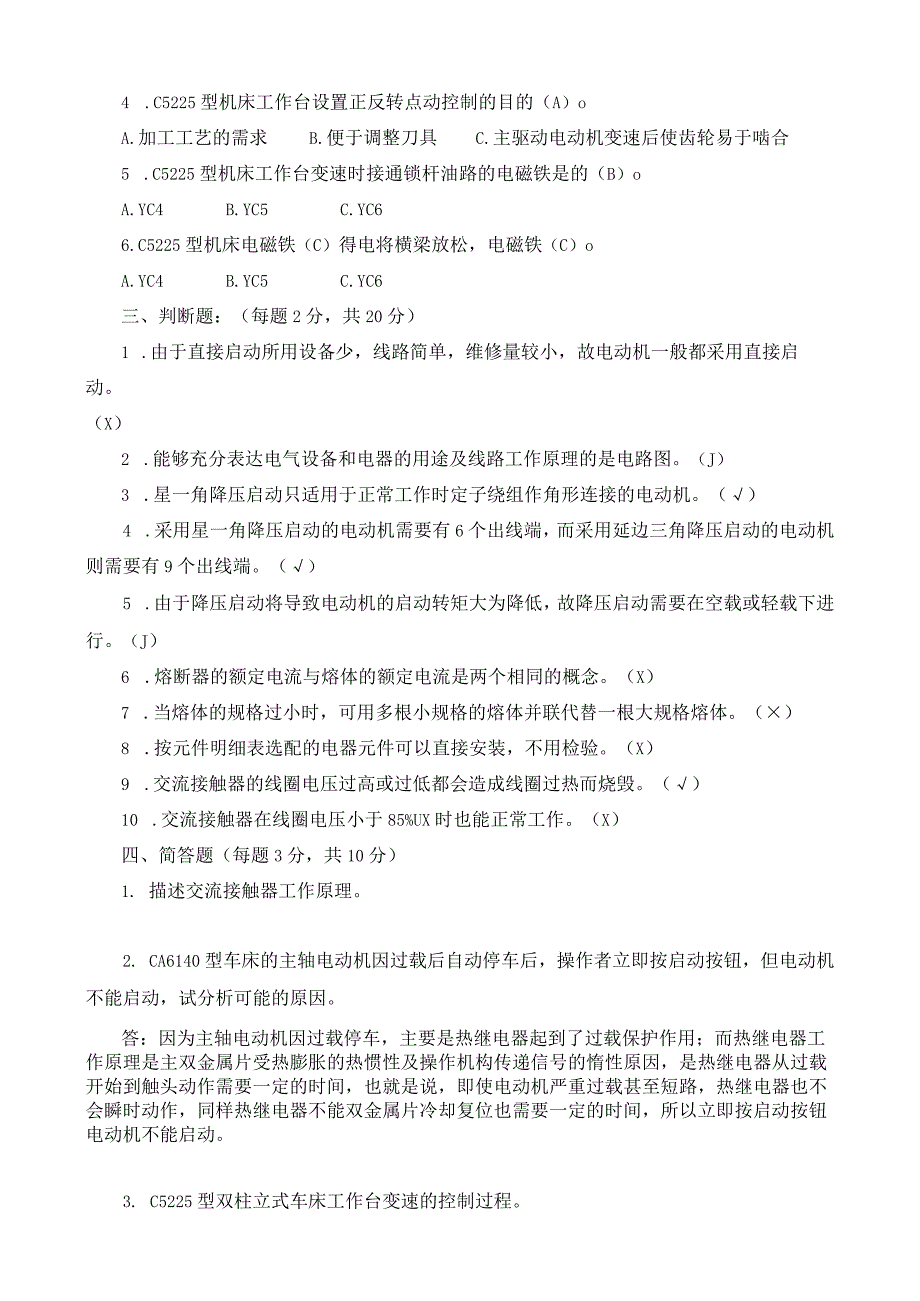

4、 .C5225型机床工作台设置正反转点动控制的目的（A）oA.加工工艺的需求B.便于调整刀具C.主驱动电动机变速后使齿轮易于啮合5 .C5225型机床工作台变速时接通锁杆油路的电磁铁是的（B）oA.YC4B.YC5C.YC66.C5225型机床电磁铁（C）得电将横梁放松，电磁铁（C）oA.YC4B.YC5C.YC6三、判断题：（每题2分，共20分）1 .由于直接启动所用设备少，线路简单，维修量较小，故电动机一般都采用直接启动。（X）2 .能够充分表达电气设备和电器的用途及线路工作原理的是电路图。（J）3 .星一角降压启动只适用于正常工作时定子绕组作角形连接的电动机。（）4 .采用星一角降压启动
5、的电动机需要有6个出线端，而采用延边三角降压启动的电动机则需要有9个出线端。（）5 .由于降压启动将导致电动机的启动转矩大为降低，故降压启动需要在空载或轻载下进行。（J）6 .熔断器的额定电流与熔体的额定电流是两个相同的概念。（X）7 .当熔体的规格过小时，可用多根小规格的熔体并联代替一根大规格熔体。（）8 .按元件明细表选配的电器元件可以直接安装，不用检验。（X）9 .交流接触器的线圈电压过高或过低都会造成线圈过热而烧毁。（）10 .交流接触器在线圈电压小于85%UX时也能正常工作。（X）四、简答题（每题3分，共10分）1. 描述交流接触器工作原理。2. CA6140型车床的主轴电动机因过载

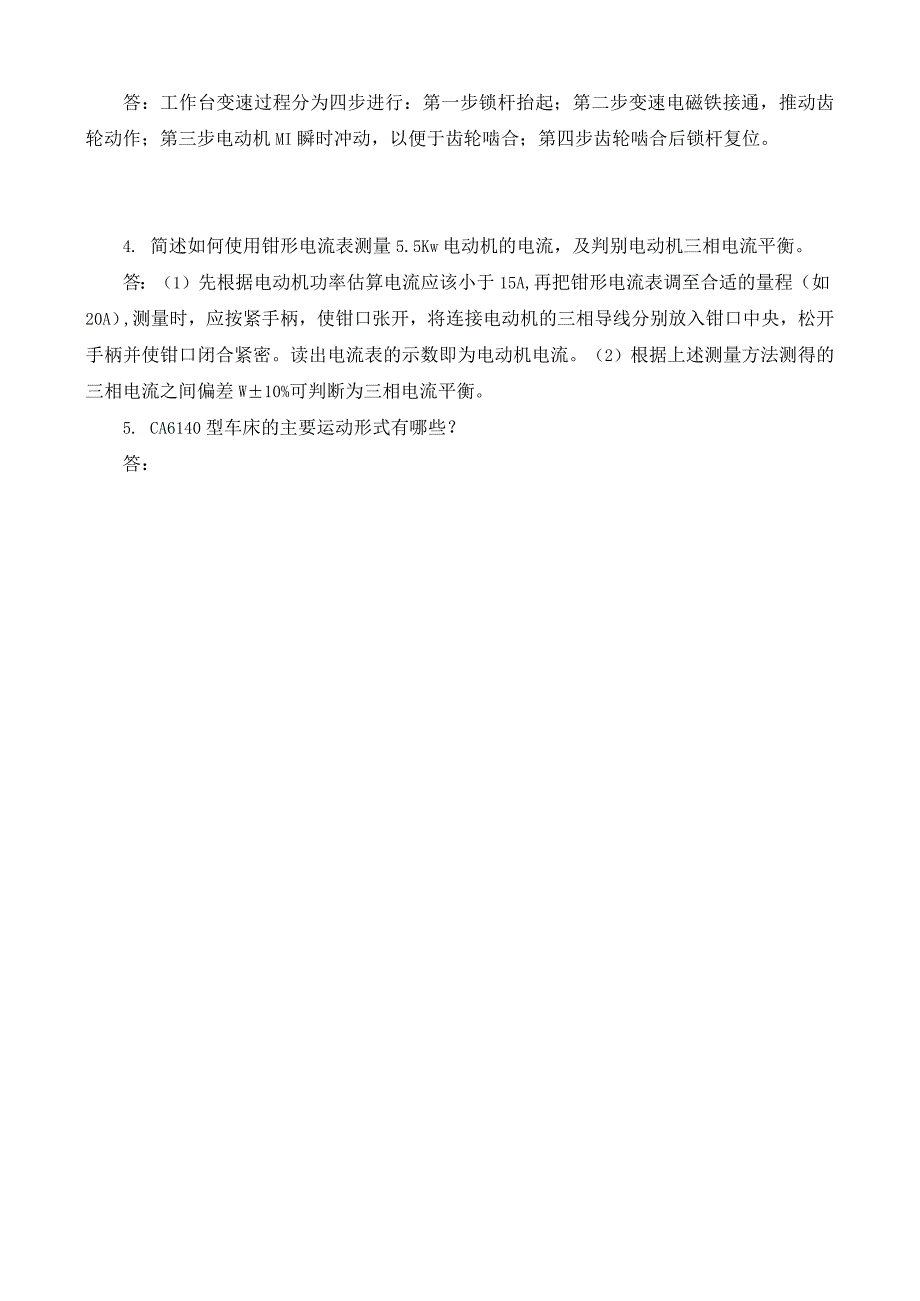

6、后自动停车后，操作者立即按启动按钮，但电动机不能启动，试分析可能的原因。答：因为主轴电动机因过载停车，主要是热继电器起到了过载保护作用；而热继电器工作原理是主双金属片受热膨胀的热惯性及操作机构传递信号的惰性原因，是热继电器从过载开始到触头动作需要一定的时间，也就是说，即使电动机严重过载甚至短路，热继电器也不会瞬时动作，同样热继电器不能双金属片冷却复位也需要一定的时间，所以立即按启动按钮电动机不能启动。3. C5225型双柱立式车床工作台变速的控制过程。答：工作台变速过程分为四步进行：第一步锁杆抬起；第二步变速电磁铁接通，推动齿轮动作；第三步电动机MI瞬时冲动，以便于齿轮啮合；第四步齿轮啮合后锁杆复位。4. 简述如何使用钳形电流表测量5.5Kw电动机的电流，及判别电动机三相电流平衡。答：（1）先根据电动机功率估算电流应该小于15A,再把钳形电流表调至合适的量程（如20A）,测量时，应按紧手柄，使钳口张开，将连接电动机的三相导线分别放入钳口中央，松开手柄并使钳口闭合紧密。读出电流表的示数即为电动机电流。（2）根据上述测量方法测得的三相电流之间偏差W10%可判断为三相电流平衡。5. CA6140型车床的主要运动形式有哪些？答：
