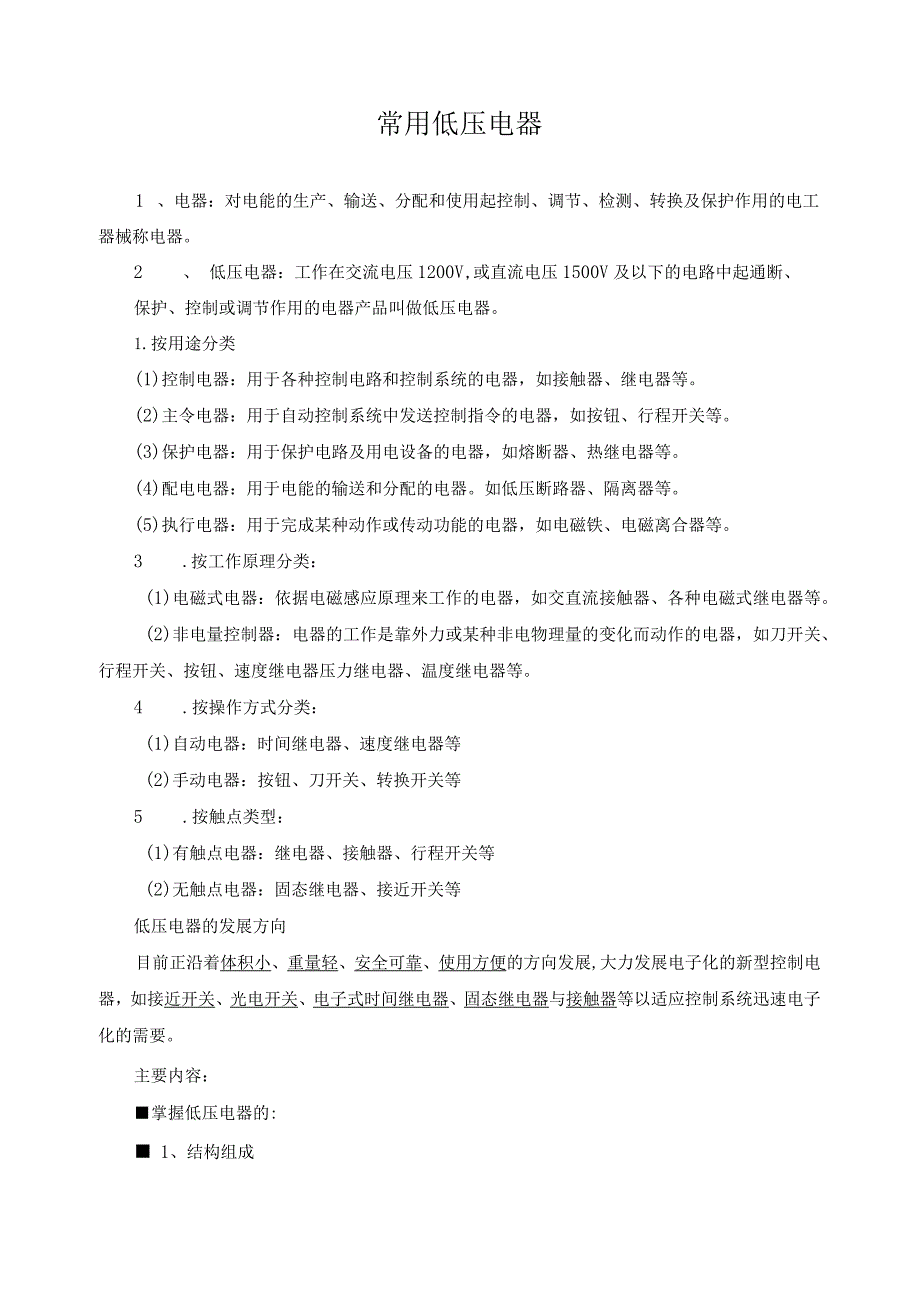

1、常用低压电器1 、电器：对电能的生产、输送、分配和使用起控制、调节、检测、转换及保护作用的电工器械称电器。2 、低压电器：工作在交流电压1200V,或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫做低压电器。1.按用途分类(1)控制电器：用于各种控制电路和控制系统的电器，如接触器、继电器等。(2)主令电器：用于自动控制系统中发送控制指令的电器，如按钮、行程开关等。(3)保护电器：用于保护电路及用电设备的电器，如熔断器、热继电器等。(4)配电电器：用于电能的输送和分配的电器。如低压断路器、隔离器等。(5)执行电器：用于完成某种动作或传动功能的电器，如电磁铁、电磁离合器等
2、。3 .按工作原理分类：(1)电磁式电器：依据电磁感应原理来工作的电器，如交直流接触器、各种电磁式继电器等。(2)非电量控制器：电器的工作是靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器压力继电器、温度继电器等。4 .按操作方式分类：(1)自动电器：时间继电器、速度继电器等(2)手动电器：按钮、刀开关、转换开关等5 .按触点类型：(1)有触点电器：继电器、接触器、行程开关等(2)无触点电器：固态继电器、接近开关等低压电器的发展方向目前正沿着体积小、重量轻、安全可靠、使用方便的方向发展,大力发展电子化的新型控制电器，如接近开关、光电开关、电子式时间继电器、固态继电

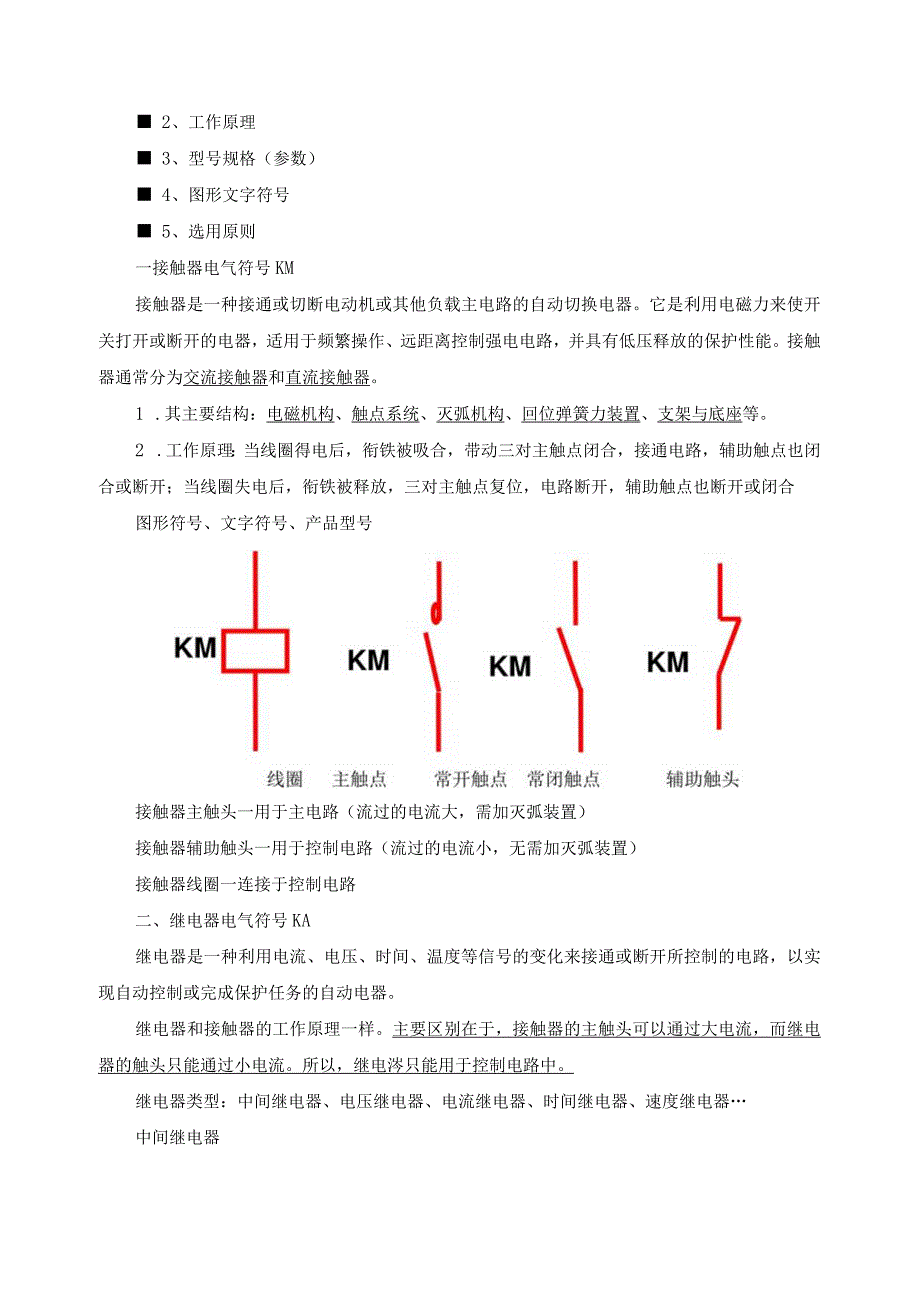

3、器与接触器等以适应控制系统迅速电子化的需要。主要内容：掌握低压电器的: 1、结构组成 2、工作原理 3、型号规格（参数） 4、图形文字符号 5、选用原则一接触器电气符号KM接触器是一种接通或切断电动机或其他负载主电路的自动切换电器。它是利用电磁力来使开关打开或断开的电器，适用于频繁操作、远距离控制强电电路，并具有低压释放的保护性能。接触器通常分为交流接触器和直流接触器。1 .其主要结构：电磁机构、触点系统、灭弧机构、回位弹簧力装置、支架与底座等。2 .工作原理：当线圈得电后，衔铁被吸合，带动三对主触点闭合，接通电路，辅助触点也闭合或断开；当线圈失电后，衔铁被释放，三对主触点复位，电路断开，辅助

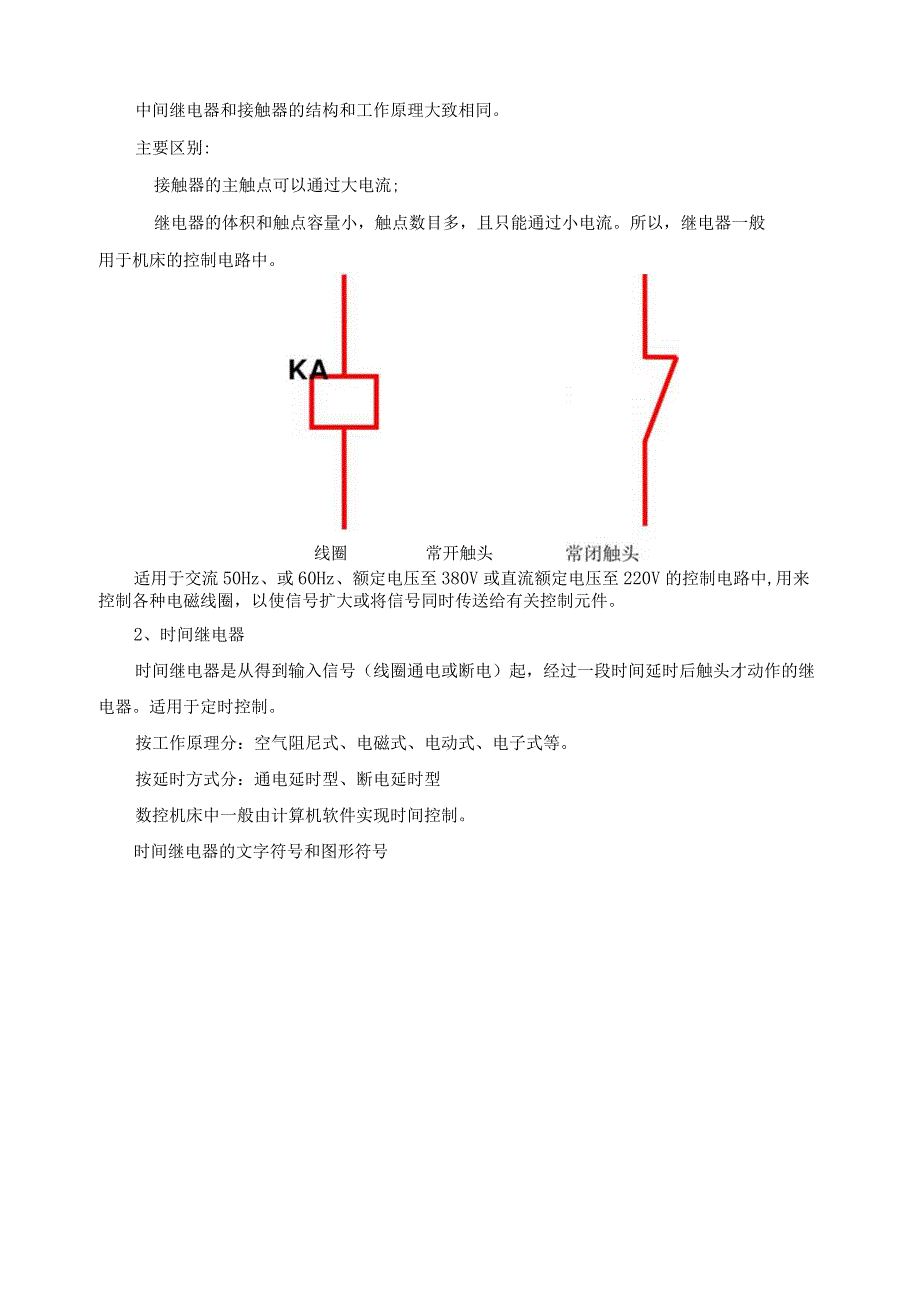

4、触点也断开或闭合图形符号、文字符号、产品型号接触器主触头一用于主电路（流过的电流大，需加灭弧装置）接触器辅助触头一用于控制电路（流过的电流小，无需加灭弧装置）接触器线圈一连接于控制电路二、继电器电气符号KA继电器是一种利用电流、电压、时间、温度等信号的变化来接通或断开所控制的电路，以实现自动控制或完成保护任务的自动电器。继电器和接触器的工作原理一样。主要区别在于，接触器的主触头可以通过大电流，而继电器的触头只能通过小电流。所以，继电涔只能用于控制电路中。继电器类型：中间继电器、电压继电器、电流继电器、时间继电器、速度继电器中间继电器中间继电器和接触器的结构和工作原理大致相同。主要区别:接触器的
5、主触点可以通过大电流;继电器的体积和触点容量小，触点数目多，且只能通过小电流。所以，继电器一般用于机床的控制电路中。线圈常开触头适用于交流50Hz、或60Hz、额定电压至380V或直流额定电压至220V的控制电路中,用来控制各种电磁线圈，以使信号扩大或将信号同时传送给有关控制元件。2、时间继电器时间继电器是从得到输入信号（线圈通电或断电）起，经过一段时间延时后触头才动作的继电器。适用于定时控制。按工作原理分：空气阻尼式、电磁式、电动式、电子式等。按延时方式分：通电延时型、断电延时型数控机床中一般由计算机软件实现时间控制。时间继电器的文字符号和图形符号彳b)IJZIKTc)KTd)a）一般线圈符号b）通电延时线圈c）断电延时线圈d）延时闭合的动断触点e）延时断开的动断触点f）延时断开的动合触点g）延时闭合的动断触点h）瞬时动合触点D瞬时动断触点
