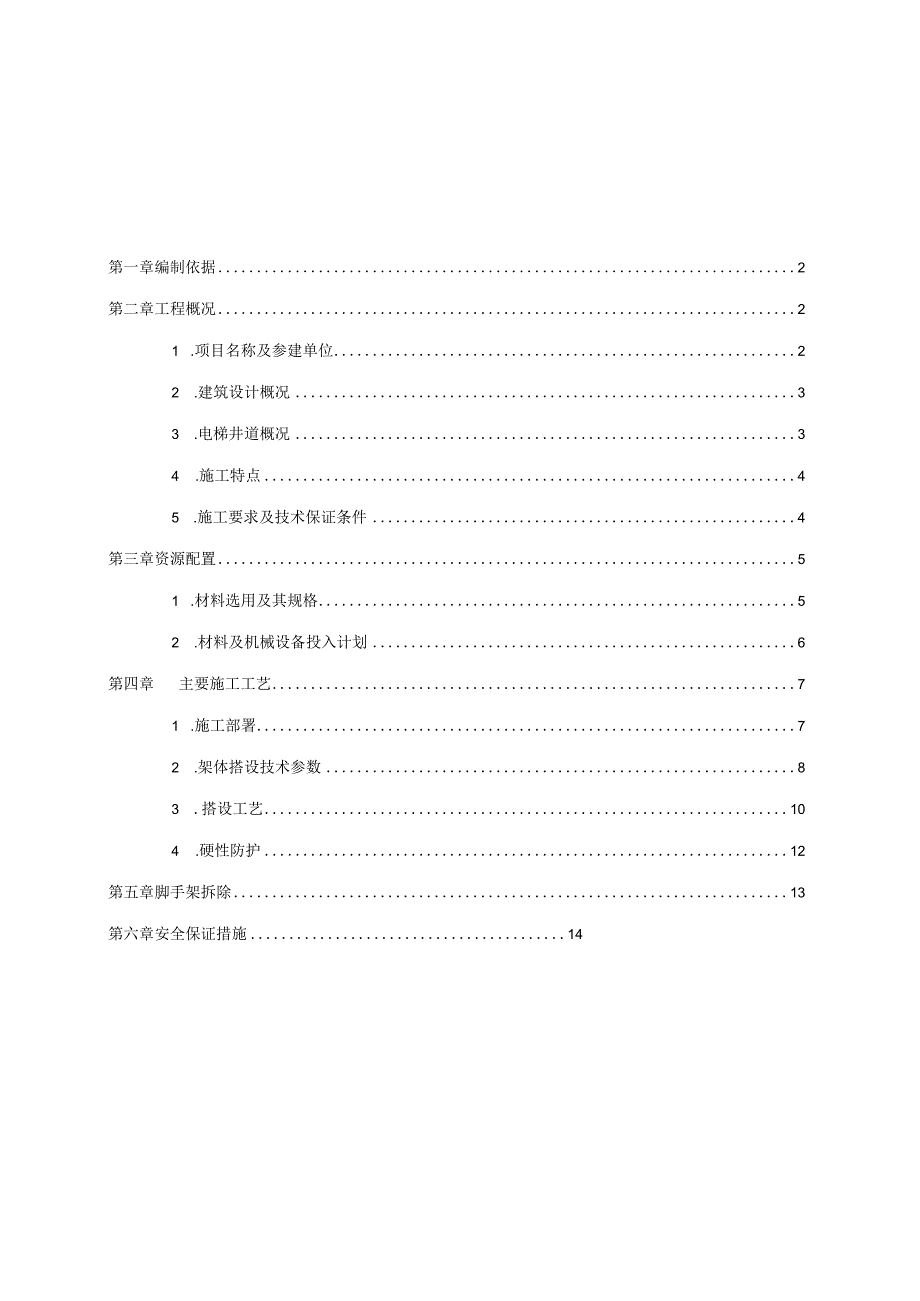

1、第一章编制依据2第二章工程概况21 .项目名称及参建单位22 .建筑设计概况33 .电梯井道概况34 .施工特点45 .施工要求及技术保证条件4第三章资源配置51 .材料选用及其规格52 .材料及机械设备投入计划6第四章主要施工工艺71 .施工部署72 .架体搭设技术参数83 .搭设工艺104 .硬性防护12第五章脚手架拆除13第六章安全保证措施14第一章编制依据序号标准名称标准编号1建筑施工扣件式钢管脚手架安全技术规范JGJ130-20112建筑施工模板安全技术规范JGJ162-20083建筑结构荷载规范GB50009-20124钢结构设计规范GB50017-20175冷弯薄壁型钢结构技术规

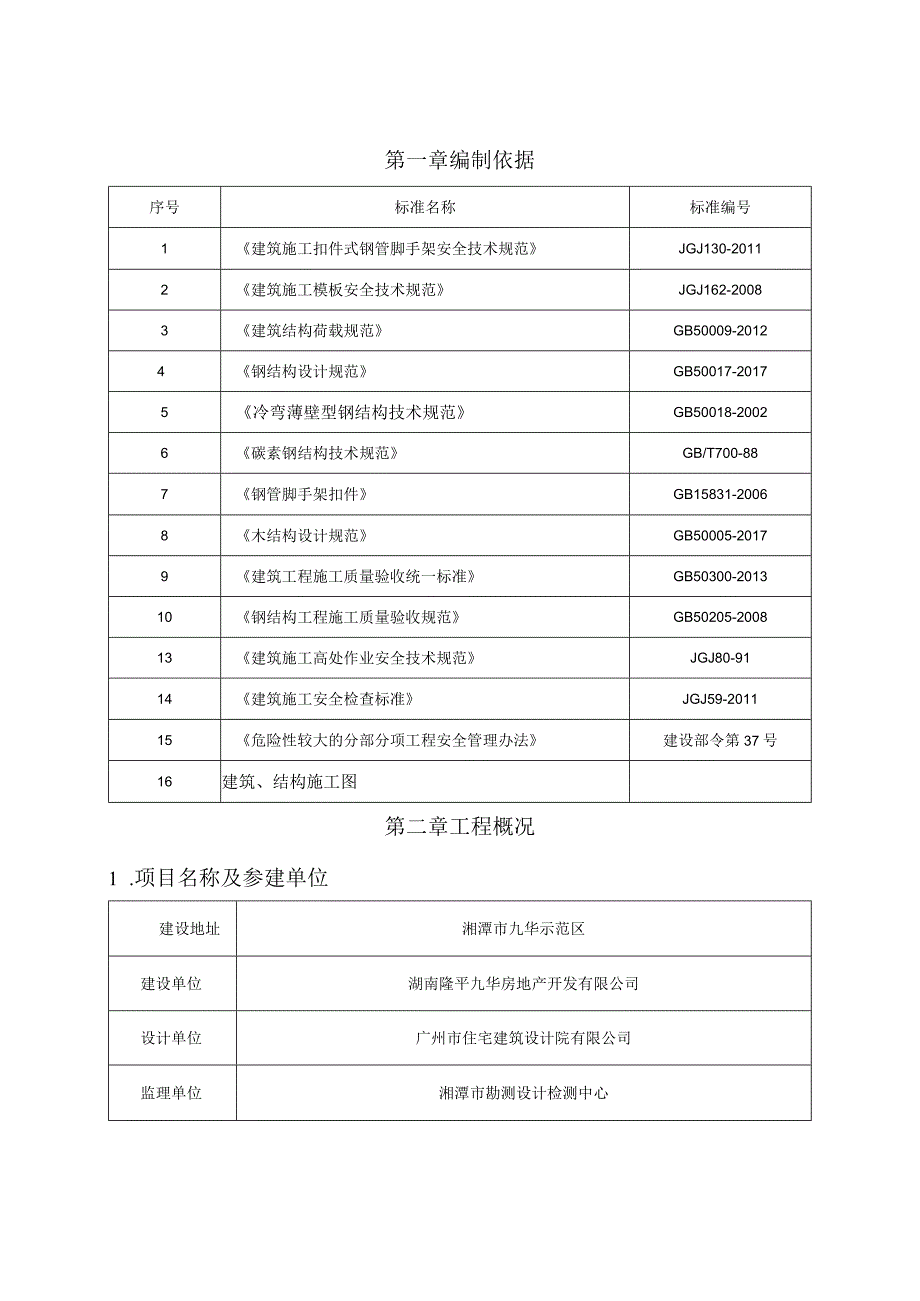

2、范GB50018-20026碳素钢结构技术规范GB/T700-887钢管脚手架扣件GB15831-20068木结构设计规范GB50005-20179建筑工程施工质量验收统一标准GB50300-201310钢结构工程施工质量验收规范GB50205-200813建筑施工高处作业安全技术规范JGJ80-9114建筑施工安全检查标准JGJ59-201115危险性较大的分部分项工程安全管理办法建设部令第37号16建筑、结构施工图第二章工程概况1 .项目名称及参建单位建设地址湘潭市九华示范区建设单位湖南隆平九华房地产开发有限公司设计单位广州市住宅建筑设计院有限公司监理单位湘潭市勘测设计检测中心勘察单位湘潭

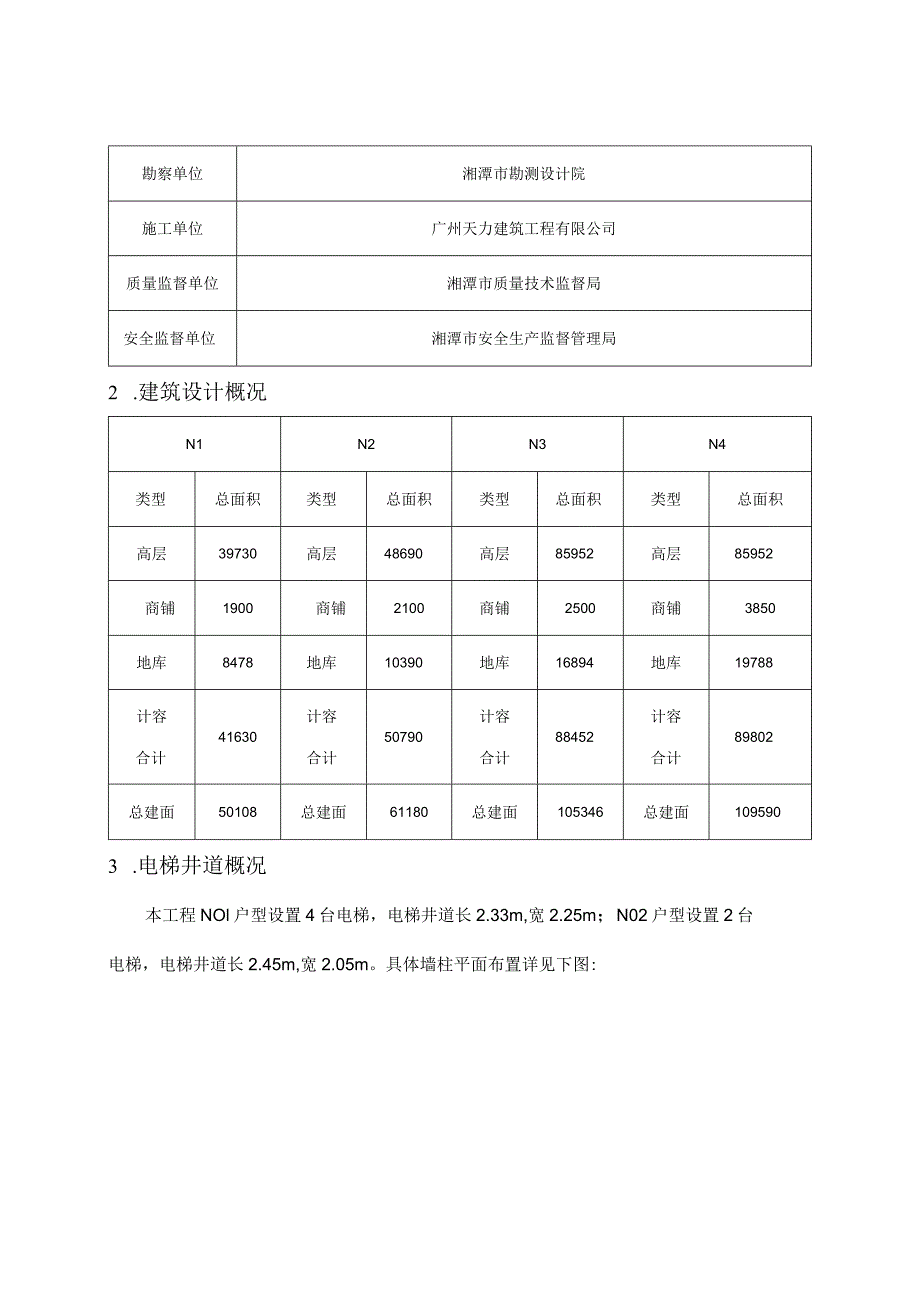

3、市勘测设计院施工单位广州天力建筑工程有限公司质量监督单位湘潭市质量技术监督局安全监督单位湘潭市安全生产监督管理局2 .建筑设计概况N1N2N3N4类型总面积类型总面积类型总面积类型总面积高层39730高层48690高层85952高层85952商铺1900商铺2100商铺2500商铺3850地库8478地库10390地库16894地库19788计容合计41630计容合计50790计容合计88452计容合计89802总建面50108总建面61180总建面105346总建面1095903 .电梯井道概况本工程NOl户型设置4台电梯，电梯井道长2.33m,宽2.25m；N02户型设置2台电梯，电梯井道
4、长2.45m,宽2.05m。具体墙柱平面布置详见下图:H GBZTQCNGBZ5 o。-1CsJGBZIOCN r、rOJ1450300200300GBZ41400 21010 300N-01电梯井IOOo_ 1450 3200300N-02电梯井IOC 00200ZP )YBZI3GBZ4二 P 可，20, GBZI0 140012C100吁 YBZ2 rOYBZl 220(20(4 .施工特点本工程电梯井道从地下室负一层负二层至屋顶机房层，井道高度高103.5m,井道内双排脚手架立杆横向搭设间距较大。5 .施工要求及技术保证条件、仔细阅读图纸，编制安全可靠、操作方便、经济可行的施工方案，通
5、过公司审核批准,再报监理单位审核批准后实施。(2)、要求电梯井道防护架按施工参数及方法分段搭设，确保防护架在搭设及使用过程中安全、稳定、牢靠。(3)、项目技术员、质量员及安全员应加强施工过程控制，搭设过程中随时检查纠偏，确保现场严格按照方案施工，使模板搭设及拆除符合工程施工进度限制及质量要求。(4)、防护架体施工前，项目技术负责人应组织对施工人员进行技术交底，严禁盲目施工。第三章资源配置1 .材料选用及其规格1.1 钢管(1)、本工程电梯井道防护架采用扣件式钢管脚手架进行搭设，钢管规格为48X3.6mm。(2)、钢管钢材牌号宜选用Q235A钢，其屈服强度不得小于215Nmm2(3)、钢管表面应
6、平直光滑、不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，不得使用严重锈蚀、弯曲、压扁、裂纹的钢管。1.2 扣件(1)、采用可锻造铸铁或铸钢制造扣件，其主要部位不得有夹渣、气孔等铸造缺陷。(2)、扣件外表不应有裂纹，表面积大于IOmm2的砂眼不得超过3处，旋转部位应灵活旋转。1.3 模板、木方(1)、模板采用183OmmX915mmX18mm的胶合板。(2)、模板表面应光滑，具有出厂合格证之外，还应保证外观尺寸合格。(3)、木协规格50mmX90mm,主要采用松木制作。(4)、不得使用有腐朽、虫蛀、折裂或非标准的异形木方。1.4 工字钢工字钢采用16号工字钢，其材料应符合碳素结构钢G
7、B/T700或低合金高强度结构钢GB/T1591的规定等现行国家标准规定。2.材料及机械设备投入计划2.1 材料投入计划根据本工程的建筑规模及井道高大小、高度、个数，本工程每栋楼所需相关材料计划如下表所示：序号材料名称规格数量1工字钢16号80m2立杆483.6840m3水平杆483.6950m4直角扣件150个5对接扣件50个6旋转扣件450个7面板18厚胶合模板130m28梁板底及梁侧木方50X90松木350m2.2 机械设备投入计划根据材料检测、运输以、架体搭设以及检查验收等不同阶段的施工需求，本工程需要的主要机械设备如下表所示：序号设备名称型号规格数量额定功率(KW)生产能力用途1塔吊
8、TC56102台36.4完好垂直运输2塔吊TC651711台45完好垂直运输3电弧焊机BX3-300-22台23完好焊接4手提圆盘锯2把2.2完好模面板加工5切割机DJ-2352台4完好工字钢加工6力矩扳手2把完好检测扣件7千分尺0.02mm1把完好钢管检测8全站仪TKS-2021台完好垂直度监测3、劳动力投入计划本工程电梯井防护架体由外架架子工搭设，具体投入及特种作业人员相关资质详见高层区外脚手架方案第四章主要施工工艺1 .施工部署本工程自下至上，从电梯基坑底板面起，至机房层楼面，全高103.5m,故电梯井道内双排脚手架（防护架）分段进行搭设，第一段采用落地式脚手架、第二段以上均采用两段简支
9、在剪力墙上的工字钢进行支撑，具体分段如下所示：序号搭设形式搭设位置搭设高度1落地脚手架层5层16.5m2简支脚手架6层11层17.4m3简支脚手架12层17层17.4m4简支脚手架18层23层17.4m5简支脚手架24层29层17.4m6简支脚手架25层天面层17.4m2 .架体搭设技术参数2.1 技术参数结合本工程电梯井道平面尺寸为：245OmmX2050mm,故本工程脚手架搭设参数设计详见下表：脚手架搭设方式双排脚手架脚手架最大搭设高度H(m)17.4m（6层）立杆步距h(m)1.8立杆横距lb(m)1.65立杆纵距或跨距la(m)最大0925(可结合井道实际尺寸布置)立杆离井道内壁距离a
10、(m)0.2脚手架钢管类型483.6横向水平杆计算外伸长a1(m)0.15立杆计算方法单立杆工字钢规格型号16号工字钢受力形式两端简支工字钢净跨最大2.45m2.2 施工平面布置图本工程电梯井道施工平面布置图如下图所示:2.3施工断面图他so/说明1、硬性防护采用18mm厚模板铺设。作业层的硬性防护待施工层施工完毕后，拆除周转到下一楼层循环使用；作业层以下的硬性防护，每3层铺设一道。2、连墙件原则上按照“两步两跨”进行设置，结合本工程标准层层高3m,故连墙件竖向间距为层高，水平方向仅设置两道即可（见平面布置图）。断面图3 .搭设工艺3.1 施工流程定位放线f安装工字钢一搭设脚手架一铺设硬性防护
11、一随着施工进度逐层施工3.2 定位放线采用钢卷尺，根据施工平面布置图，画出工字钢安装位置，并预留工字钢安装洞口。3.3 工字钢安装本工程采用工字钢作为支撑电梯井道脚手架竖向荷载的主梁，工字钢采用搁置式，即其两端搁置在井道四周的剪力墙或框架梁上。具体安装要求如下所述：(1)、固定锚环采用20的圆钢制作，锚固环锚入混凝土内的锚固长度不小于600mm,锚环高度H的大小以大于工字钢截面高度50mm为宜，大样如下图“锚环大样”所示：(2)、在工字钢上脚手架立杆定位处焊接长度不小于20Omm的C25钢筋，安装立杆时将立杆套入短钢筋头，以确保脚手架立杆与工字钢之间有可靠的定位连接，避免架体受震动时有滑动，如
12、下图“立杆定位短钢筋大样”所示：020圆钢锚固大样048*3. 5钢管025定位钢筋，20Omm高立杆定位短钢筋大样3.4 搭设脚手架、立杆按照平面布置图及定位段钢筋头布设立杆，立杆接长应采用对接。立杆对接扣件必须交错布置，相邻两个立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向不应小于500mmo(2)、水平杆纵向水平杆布置在立杆内侧，采用直角扣件与立杆连接，其纵向接长采用直角扣件接长，最好结合电梯井道纵向长度，选用通长钢管。纵向扫地杆应采用直角扣件固定在距型钢面不大于20Omm处的立杆上。横向扫地杆亦应采用直角扣件固定在靠纵向扫地杆下方的立杆上。第二步以上纵横向水平杆的设置步距，原则上
13、应根据层高进行调整，取H/2、H/3或H4,H表示施工楼层层高，但步距取值最大不能超过1.8m。纵向水平杆设置在横向水平杆下面，并用直角扣件扣紧在横向水平杆上，并与立杆扣接，四边形成“口”字形闭合。、连墙件连墙件应随着架体升高逐层设置，当墙柱及梁侧模拆除后即可安装。本工程竖向连墙件设置间距为层高（最大不大于2倍步距），水平间距不大于三倍跨距。连墙件的设置应采用短钢管将架体与电梯井周围的剪力墙或框架梁顶紧即可，详见施工平面布置图及断面图。4 .硬性防护在操作层硬性防护采用施工现场使用的模板满铺，模板铺设应该对接斜铺，并采用直径3.2mm镀锌钢丝将模板与脚手架横杆、立杆绑扎牢固，严防倾翻。操作层的硬性防护需循环周转利用，即随着施工楼层的增加，拆除下层已施工的楼层周转到上一楼层循环使用。作业层以下，从工字钢安装楼层开始，应每隔3层铺设一道硬性防护。5 .水平防护电梯井水平防护按照公司图集防护栏杆进行施工。第五章脚手架拆除1、脚手架拆除或上翻的顺序
