1、电池测试系统技术参数BT-2018D适用于：大专院校、科研机构、电池生产企业对单体电芯、动力电池、组合电池、铅酸电池、超级电容器等产品的研究检测。测试项目：充放电详细数据、循环寿命、充放电曲线、充放电效率、容量衰减、比容量、比能量、直流电阻、漏电（自放电）电流、过充/过放等项目。项目产品图片I/WB产品型号BT-2018D基本参数外观尺寸长X深X高二57CmX50cm15cm输入电源单相AC220V10%/50Hz交流阻抗1M电压电压范围充电电压：0V-5V；放电电压：OV或2V（可选）电压精度实际控制精度：0.05%ofFS；稳定度：0.05%ofFS电流电流范围满量程*0.1%-满量程（连

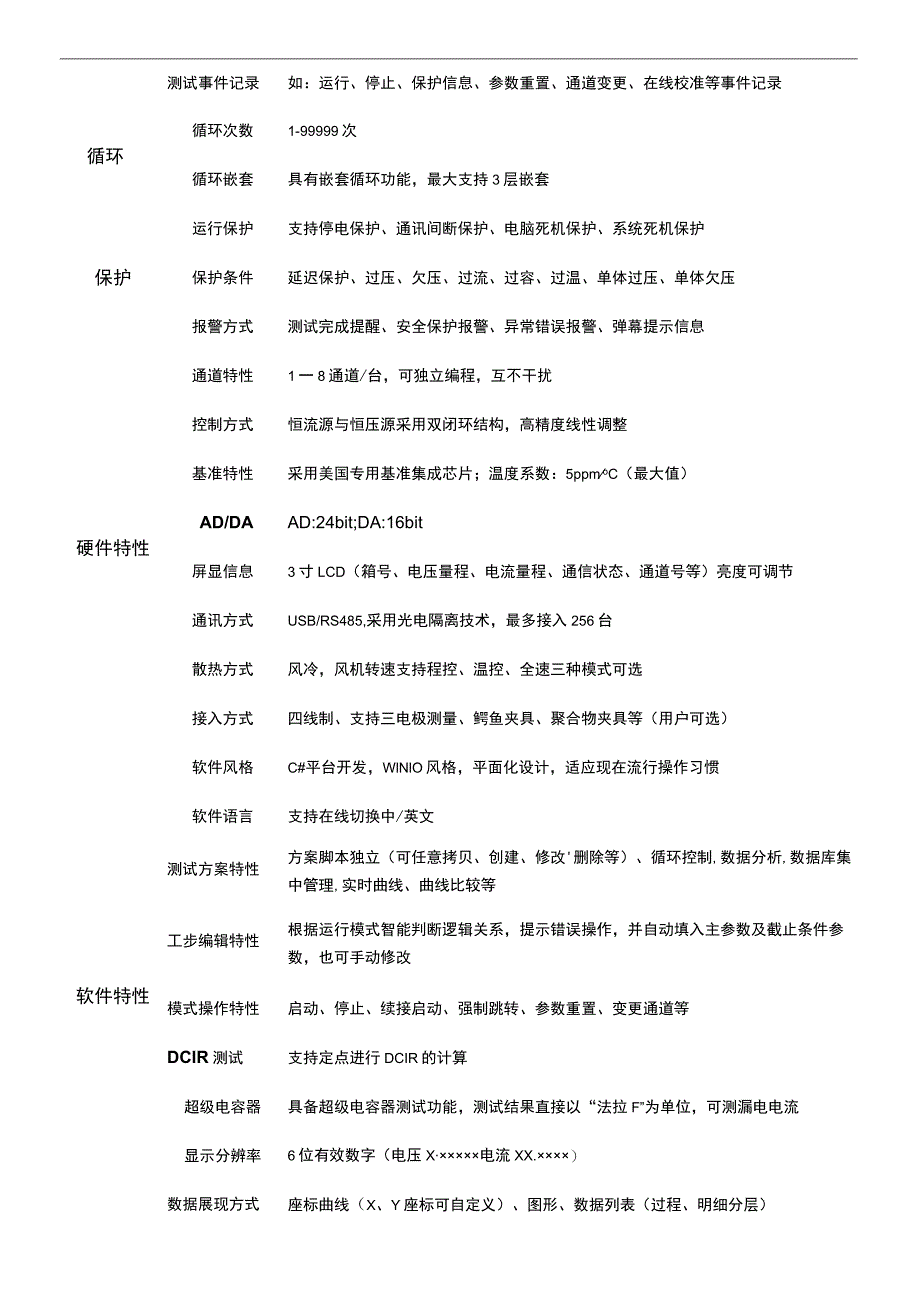

2、续可调）电流精度实际控制精度：0.05%ofFS；稳定度：0.05%ofFS充电模式恒流充电/恒压充电/倍率充电/恒功率充电/恒压限流充电/脉冲充电充/放电放电模式恒流放电/恒阻放电/倍率放电/恒功率放电/恒压限流放电/脉冲放电限制条件电压、电流、相对时间、容量倍率电流，容量统计C1,时间统计T1,计数器N1,计数器N2记录记录条件时间变化：50ms3600S电压变化AU：0.OOImV-5V电流变化0.001mA-5000mA记录频率最高记录频率20Hz测试事件记录如：运行、停止、保护信息、参数重置、通道变更、在线校准等事件记录循环循环次数1-99999次循环嵌套具有嵌套循环功能，最大支持3
3、层嵌套运行保护支持停电保护、通讯间断保护、电脑死机保护、系统死机保护保护保护条件延迟保护、过压、欠压、过流、过容、过温、单体过压、单体欠压报警方式测试完成提醒、安全保护报警、异常错误报警、弹幕提示信息通道特性1一8通道/台，可独立编程，互不干扰控制方式恒流源与恒压源采用双闭环结构，高精度线性调整基准特性采用美国专用基准集成芯片；温度系数：5ppmoC（最大值）硬件特性AD/DAAD:24bit;DA:16bit屏显信息3寸LCD（箱号、电压量程、电流量程、通信状态、通道号等）亮度可调节通讯方式USB/RS485,采用光电隔离技术，最多接入256台散热方式风冷，风机转速支持程控、温控、全速三种模
4、式可选接入方式四线制、支持三电极测量、鳄鱼夹具、聚合物夹具等（用户可选）软件风格C#平台开发，WlNlO风格，平面化设计，适应现在流行操作习惯软件语言支持在线切换中/英文测试方案特性方案脚本独立（可任意拷贝、创建、修改删除等）、循环控制,数据分析,数据库集中管理,实时曲线、曲线比较等工步编辑特性根据运行模式智能判断逻辑关系，提示错误操作，并自动填入主参数及截止条件参数，也可手动修改软件特性模式操作特性启动、停止、续接启动、强制跳转、参数重置、变更通道等DCIR测试支持定点进行DCIR的计算超级电容器具备超级电容器测试功能，测试结果直接以“法拉F”为单位，可测漏电电流显示分辨率6位有效数字（电压

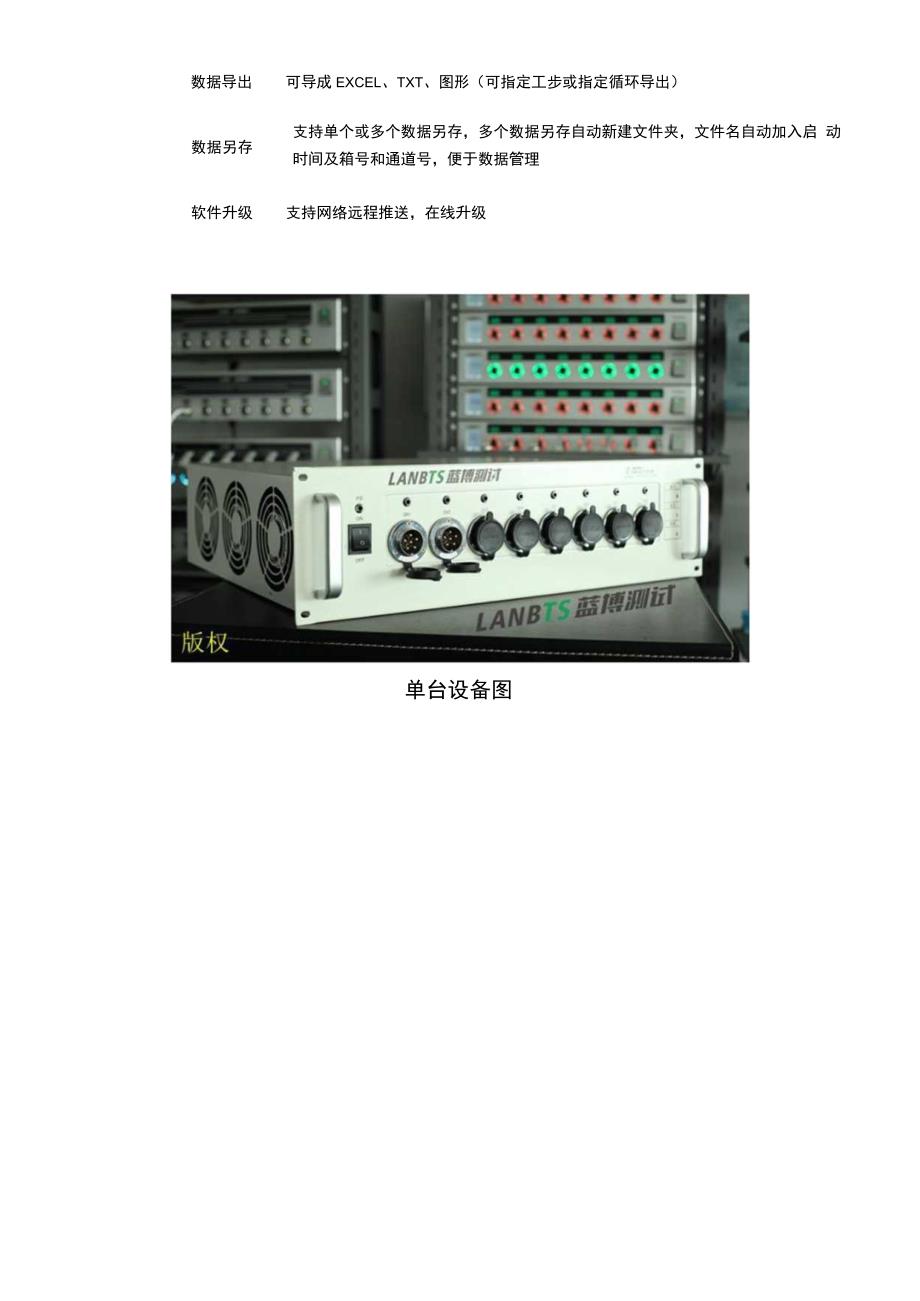

5、X电流XX.）数据展现方式座标曲线（X、Y座标可自定义）、图形、数据列表（过程、明细分层）数据导出可导成EXCEL、TXT、图形（可指定工步或指定循环导出）数据另存支持单个或多个数据另存，多个数据另存自动新建文件夹，文件名自动加入启 动时间及箱号和通道号，便于数据管理软件升级支持网络远程推送，在线升级单台设备图多台设备组合图强大的控制软件及数据分析软件1.ANBTS电池测试系统控制软件和数据分析软件借鉴了国外同类产品的优点，结合国内用户的使用习惯，我们做了全新的开发。软件采用NET架构，WINIo风格、平面化设计、运算速度更流畅，数据处理更强大，而且编程方案可编辑等特点。IYiWCIDimNn
6、lmCCScceM - 9方案编辑界面con-ro- Sof-WarC Cliefn 控制软件客户端OCHM/ 1U软件概述软件客户端采用WINlO平面风格，基于USB、TCP/IP实现高速稳定的通信控制、集中高效管理设备间的数据，实现高性能、高可靠、高稳定度的数据测试与控制。运行测试方案 条件工步在诸多测试应用中，要同时对多个条件进行判断，条件工步为多出口编程方式。 与、或者、=,v=,=X,C1,N1,N2,V,等10多种条件判断，支持任意跳转、GOTO到任意步,实现更加灵活的编程控制方案。 支持以Al电流、AV电压、AC容量、AT时间等多种条件分阶段数据记录。M4BMt*atftS三M2lUA0.BlHMaMI*M*W小八：h|0：，IxsmrJam”KMalM电07，.Z（八）.,mM充电模式放电模式恒流、恒压、恒流恒压、恒流限压、 恒压限流、倍率、恒功率、脉冲、斜坡-L脉冲在线校准多机并联恒流、恒压、恒流恒压、恒流限压、恒阻、恒压限流、倍率、恒功率、脉冲、斜坡邕蜜0掉电保护智能报警循环嵌套工况模拟士iLEe二二m1二一甯二三。三二/二千f*XITfMMnXN*fi*tMHQI4:弋业00三国USB通信数据集中管理自适应在线升级三电极测试数据导出事件记录
