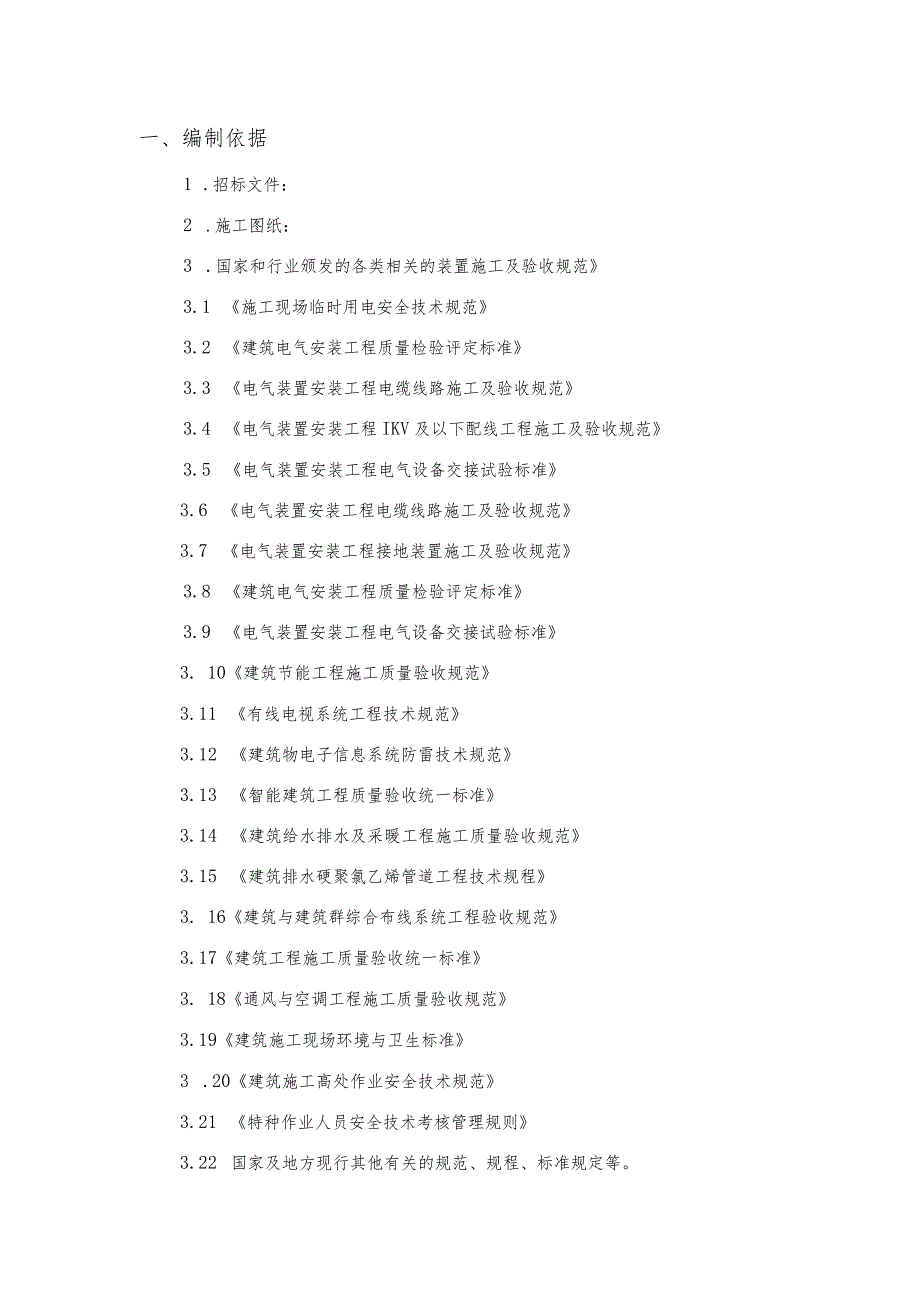

1、一、编制依据1 .招标文件：2 .施工图纸：3 .国家和行业颁发的各类相关的装置施工及验收规范3.1 施工现场临时用电安全技术规范3.2 建筑电气安装工程质量检验评定标准3.3 电气装置安装工程电缆线路施工及验收规范3.4 电气装置安装工程IKV及以下配线工程施工及验收规范3.5 电气装置安装工程电气设备交接试验标准3.6 电气装置安装工程电缆线路施工及验收规范3.7 电气装置安装工程接地装置施工及验收规范3.8 建筑电气安装工程质量检验评定标准3.9 电气装置安装工程电气设备交接试验标准3. 10建筑节能工程施工质量验收规范3.11 有线电视系统工程技术规范3.12 建筑物电子信息系统防雷技

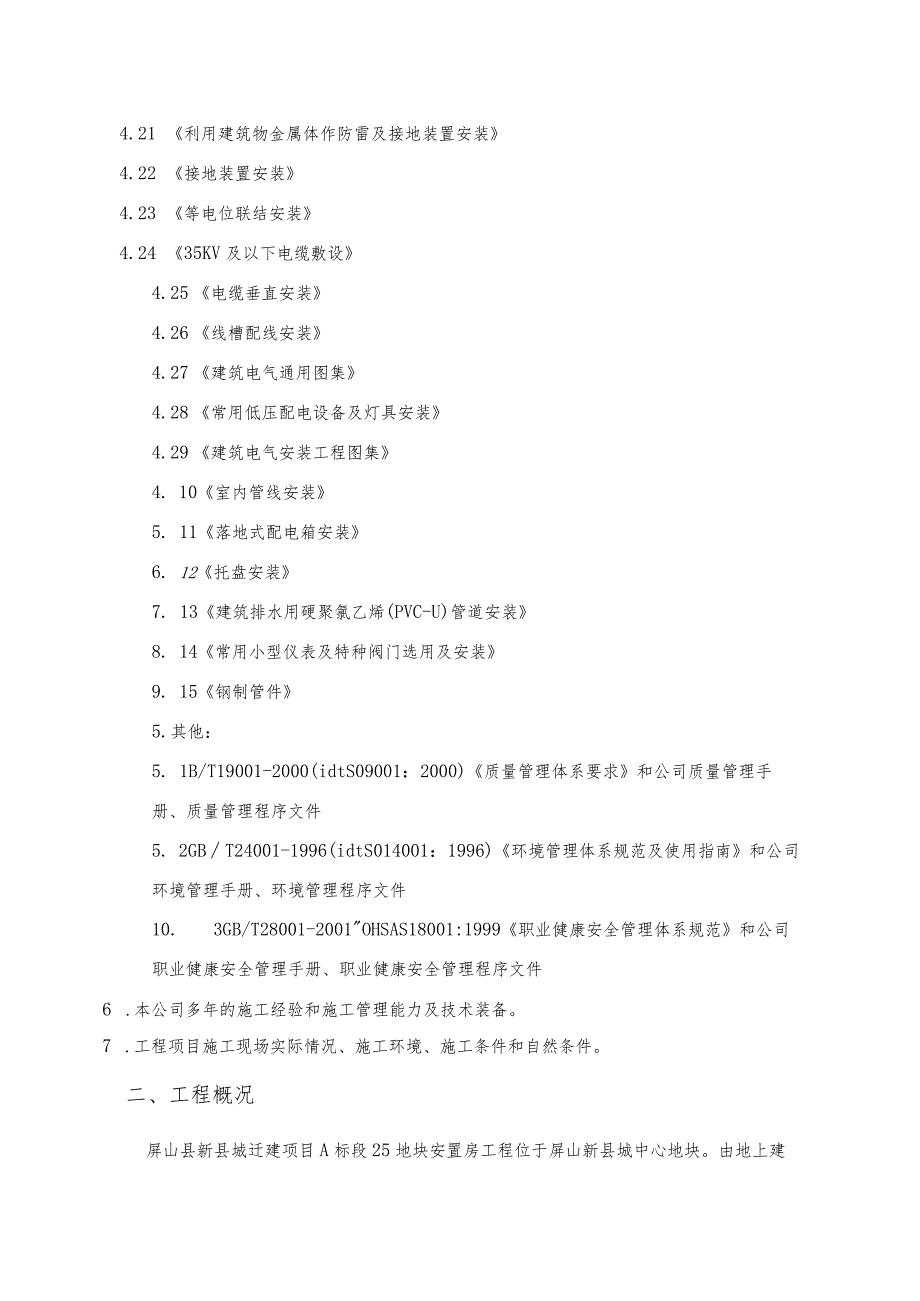

2、术规范3.13 智能建筑工程质量验收统一标准3.14 建筑给水排水及采暖工程施工质量验收规范3.15 建筑排水硬聚氯乙烯管道工程技术规程3. 16建筑与建筑群综合布线系统工程验收规范3.17建筑工程施工质量验收统一标准3. 18通风与空调工程施工质量验收规范3.19建筑施工现场环境与卫生标准3 .20建筑施工高处作业安全技术规范3.21 特种作业人员安全技术考核管理规则3.22 国家及地方现行其他有关的规范、规程、标准规定等。4 .主要图集:4.21 利用建筑物金属体作防雷及接地装置安装4.22 接地装置安装4.23 等电位联结安装4.24 35KV及以下电缆敷设4.25 电缆垂直安装4.26
3、 线槽配线安装4.27 建筑电气通用图集4.28 常用低压配电设备及灯具安装4.29 建筑电气安装工程图集4. 10室内管线安装5. 11落地式配电箱安装6. 12托盘安装7. 13建筑排水用硬聚氯乙烯(PVC-U)管道安装8. 14常用小型仪表及特种阀门选用及安装9. 15钢制管件5.其他：5. 1B/T19001-2000(idtS09001：2000)质量管理体系要求和公司质量管理手册、质量管理程序文件5. 2GBT24001-1996(idtS014001：1996)环境管理体系规范及使用指南和公司环境管理手册、环境管理程序文件10. 3GB/T28001-2001OHSAS18001
4、:1999职业健康安全管理体系规范和公司职业健康安全管理手册、职业健康安全管理程序文件6 .本公司多年的施工经验和施工管理能力及技术装备。7 .工程项目施工现场实际情况、施工环境、施工条件和自然条件。二、工程概况屏山县新县城迁建项目A标段25地块安置房工程位于屏山新县城中心地块。由地上建筑22栋6+1F层单元式群体住宅组成，1栋、2栋、3栋、7栋、10栋、12栋、13栋、16栋、17栋、22栋首层为商业门面，其余为纯住宅。总建筑面积9800011安装工程主要包括：电气安装工程；弱电安装工程；给排水和灭火器安装工程。（一）、电气安装工程概况电气安装主要包括：1 .配电系统；2 .照明系统；3 .
5、防雷、接地系统及安全措施。（二）、弱电安装工程概况弱电安装工程主要包括：1 .通讯系统；2 .有线电视系统；3 .非可视对讲系统；4 .燃气泄漏报警装置；（三）、给排水和消防安装工程概况给排水和消防安装工程主要包括：1.生活给水系统；2 .生活排水系统；3 .雨水系统；4消防灭火系统：4 .1室外消火栓系统；5 .2灭火器配置安装；三、施工前准备工作1.技术准备工作：5.1 针对本工程施工工艺的特点和难点，结合专业施工设计图纸和现场实际情况，对设计施工图纸进行优化设计：绘制出各专业各种管线立体纵横交叉、竖向排列以及平面布局的施工综合管线布置图。关键部位做出详细具体的技术处理措施或方法。5.2
6、施工技术人员，全面熟悉设计施工图纸，针对工程特点、工艺要求、施工难度，搞好工种之间的施工交叉作业和配合工作。认真编制本专业的施工方案，合理安排施工工艺流程和各道工序之间的相互衔接时间，并制订出详尽的质量安全措施和人力、机具、材料供应等各项保障措施，确保工程质量，按期完工。组织施工人员熟悉施工图纸及相关规范，准备图纸会审。1.4编制施工预算。根据安装工程工作量，计算安装各分项所需用工数及总工日数。1.5编制安装工程进度表和劳动力需用动态表。根据进度计划、安装工期要求、安装用工数、施工准备情况等编制安装工程进度表。在此基础上编制劳动力需用动态表，供掌握和调配劳动力用。1.6提出安装主要施工机具计划
7、。施工机具的选用应以提高机械化施工程度、减轻劳动强度、加速施工进度为前提。1.7施工前应根据验收规范的要求，做好原始记录表格的准备工作。并向施工人员下达详细的技术交底。1.8对环境因素和危险源的识别，并对重大的环境因素和重大的风险因素制定控制措施，防患于未燃。2 .人员准备工作：2. 1本工程安装工程配备安装工程负责人、专业工长、技术负责人、内业资料员、质检员、环境和职业健康安全员及现场材料员等。3. 2施工人员上岗必须经过培训，掌握施工工艺、技术操作方法，考核合格后方可上岗，特殊工种必须持证上岗。4. 3若本工程由我公司安装施工，我们将组织精兵强将进场施工。我公司的施工人员都是经过了专业培训
8、，而且素质高、技术好、特别有战斗力，节假日期间，我公司完全能够保证照常施工，这就从根本上杜绝了常见的农忙季节和节假日工程不能正常施工的怪现象。故我公司人员是确保工程如期完工的一项有力保障。劳动力需用计划如下表：劳动力计划表卜号工种名称单位数量作业内容备注1管工人12管道安装根据现场实际情况按需调配2电工人15电气安装及调试根据现场实际情况按需调配3钳工人3设备安装根据现场实际情况按需调配4电焊工人3焊接支架及预埋件根据现场实际情况按需调配5油漆工人2管道、支架及设备刷漆根据现场实际情况按需调配6杂工人6打杂根据现场实际情况按需调配7材料员人2购买、管理现场材料根据现场实际情况按需调配8保卫人2
9、现场保卫工作根据现场实际情况按需调配9管理人员人6现场施工管理根据现场实际情况按需调配3 .主要机具的准备表：3 .1现场设机械加工制作房。4 .2机械设备由公司内部按需调配，确保为本工程服务。3.3主要机械设备配置计划具体详见附表。主要施工机具和工具需求计划序号名称规格单位数量备注一、给排水及灭火器1电动试压泵4D-SY25/38台2按需调配2直流焊机IOkW,380V台2按需调配3冲击钻18型台6按需调配4冲击钻15型台4按需调配5台钻D20台2按需调配6砂轮机座地式台1按需调配7手动葫芦2t个2按需调配8手提砂轮机220V台2按需调配9链钳把2按需调配二、电气及弱电1交流焊机21kW,2
10、20V台4按需调配2冲击钻18型台4按需调配3冲击钻15型台6按需调配4台钻D20mm台1按需调配5砂轮机座地式台2按需调配6手动葫芦3t个2按需调配7手提砂轮机220V台4按需调配8液压导线压接钳16mm224Omm2把2按需调配9接地电阻测试仪ZC-S-I-IO-100Q台2按需调配10兆欧表ZC25-4-1000/500V台2按需调配11液压弯管机N50DN100D台1按需调配12手动弯管器DN15DN50台4按需调配13无线对讲机2kM台4按需调配14场强仪个1按需调配15火灾报警检测仪套2按需调配16声级仪2按需调配4.施工临时设施搭建：本安装工程施工场所在市区，因此不在施工现在现场
11、设食堂和宿舍，只设库房、简易加工房、办公室。四、施工协调管理（一）、与建设单位之间的配合：1.建设单位供应的材料设备，由建设单位按进度计划及时提供。2 .图纸、资料及设计变更由建设单位按规定及时提供，安装与设计的有关事宜由建设单位协调。3 .建设单位在施工过程中，对安装质量进行监督。设备开箱检查，隐蔽验收、试压、试车等施工单位应约请建设单位人员参加验收。4 .建设单位按进度及时解决工程进度款，确保工资发放和材料购买。（二）、与监理单位的配合：1.配合监理单位抓各工序的质量检查与进度控制管理，确保质量和进度目标的实现。2 .对监理人员的指令必须服从，并为监理工作的开展提供条件。3 .配合监理检查
12、工程所有的材料、构件、设备的规格和质量。4 .协助监理审批施工组织设计，检查施工技术措施和安全防护措施，协助办理工程设计变更。5 .在合同规定保修期内接受监理的监督，及时对用户提出的质量问题进行处理。（三）、安装各工种之间的配合：1.管道、电气、给排水等安装的配合。各工种本着小管让大管，有压管道让无压管道的原则，确定和调整本工程管道、电气线路的走向及支架的位置。2 .设备安装与管道、电气的配合。设备到货后尽快就位，为管道和电气接线创造条件。（四）、与土建的配合：1.预留预埋配合。预留人员按施工图进行预留预埋，预留中不得随意损伤建筑钢筋，与土建结构有矛盾处，由工长与土建、建设单位、监理人员协商处
13、理，在楼地坪错埋、漏埋、堵塞或增加的埋管，必须在未作楼地坪面层前同土建协商处理或暗设在吊顶内。墙体上预留设备孔洞，由设计确定或安装有关工种在现场与土建商量后由土建预留。3 .设备基础及预留孔洞的配合。设备基础应尽早浇注，未达到强度70%,不得安装设备。基础位置尺寸及留孔由土建预留检查，安装复查，土建向安装办理交接记录。4 .装修施工配合。在装修施工前，向土建单位提交需要协调配合的项目列清单,并与装修单位一起协商，制定出各交叉工序的施工顺序及作业时间，便于与装修单位的施工协调。5 .施工用电及现场使用配合。因施工单位多，穿插作业多，施工用电，现场交通及场地使用，应在土建统一安排下协调解决，以达到
14、“标化文明”工地为目的。6 .成品保护的配合。安装施工中不得随意打洞，因特殊原因必须打洞时，应与土建协商确定位置及孔洞大小，安装施工中应注意对墙面，吊顶的保护，避免污染。通过建设单位，监理单位与其他施工单位协调共同处理好安装成果保护，土建施工人员不得随意扳动已安装的管道、阀门，不能人为破坏已安装好的设备。五、主要施工方法及质量要求（一）、电气工程主要施工方法及质量要求1.管路敷设1.1 首先要求在配合结构预埋中，施工人员必须认真熟悉图纸，严格按设计要求的管路规格、型号及敷设方式进行施工。不得事后开槽打洞，造成经济损失。关于管路的连接、防腐、弯曲度、弯曲半径、跨接地线、管盒固定、标高、管口处理等应满足GB50303-2002的要求。在施工中应认真加强看护，保证管路畅通，及时作好自检
