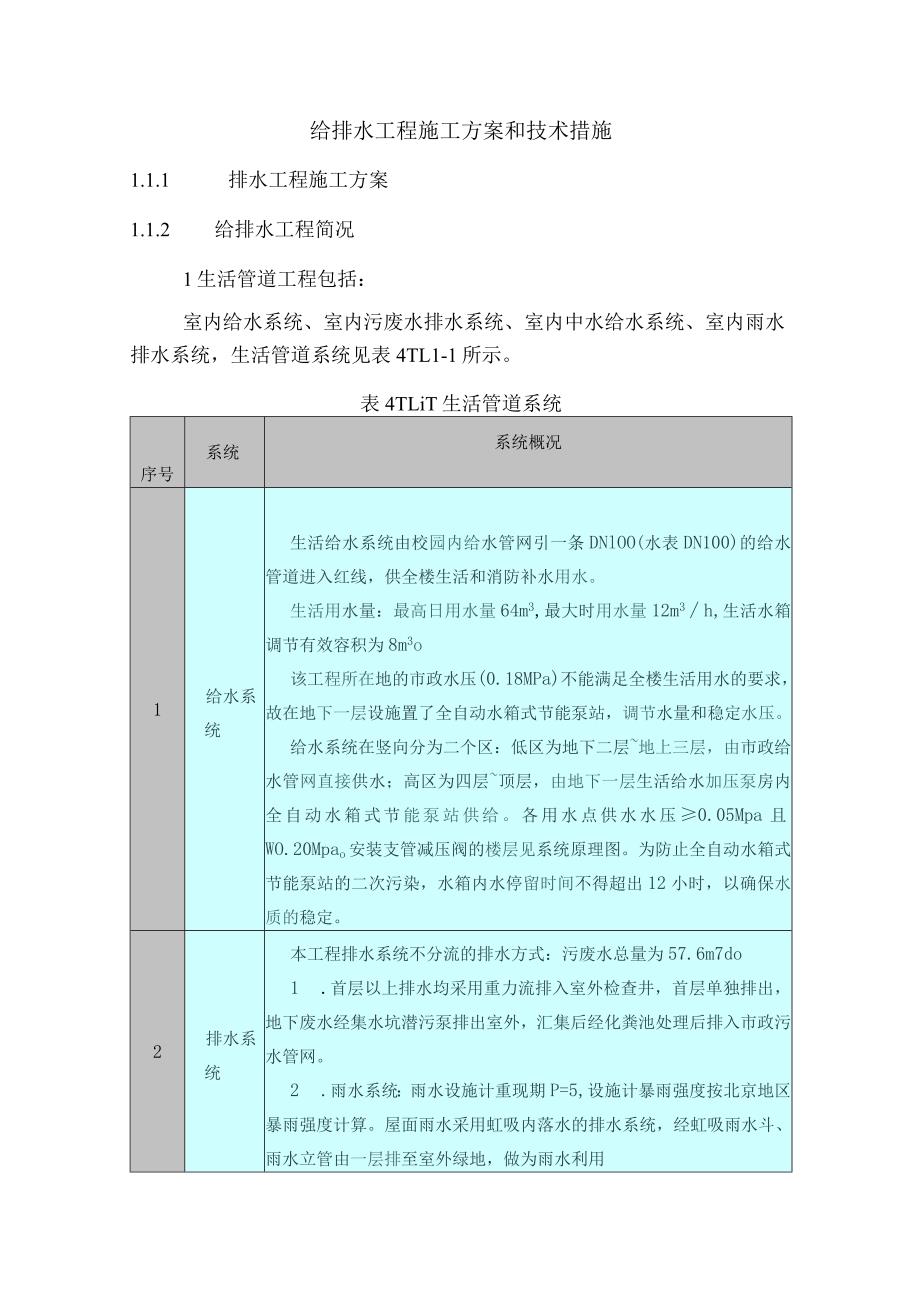

1、给排水工程施工方案和技术措施1.1.1 排水工程施工方案1.1.2 给排水工程简况1生活管道工程包括：室内给水系统、室内污废水排水系统、室内中水给水系统、室内雨水排水系统，生活管道系统见表4TL1-1所示。表4TLiT生活管道系统序号系统系统概况1给水系统生活给水系统由校园内给水管网引一条DNlOO(水表DN100)的给水管道进入红线，供全楼生活和消防补水用水。生活用水量：最高日用水量64m3,最大时用水量12m3h,生活水箱调节有效容积为8m3o该工程所在地的市政水压(0.18MPa)不能满足全楼生活用水的要求，故在地下一层设施置了全自动水箱式节能泵站，调节水量和稳定水压。给水系统在竖向分为
2、二个区：低区为地下二层地上三层，由市政给水管网直接供水；高区为四层顶层，由地下一层生活给水加压泵房内全自动水箱式节能泵站供给。各用水点供水水压0.05Mpa且WO.20Mpao安装支管减压阀的楼层见系统原理图。为防止全自动水箱式节能泵站的二次污染，水箱内水停留时间不得超出12小时，以确保水质的稳定。2排水系统本工程排水系统不分流的排水方式：污废水总量为57.6m7do1 .首层以上排水均采用重力流排入室外检查井，首层单独排出，地下废水经集水坑潜污泵排出室外，汇集后经化粪池处理后排入市政污水管网。2 .雨水系统：雨水设施计重现期P=5,设施计暴雨强度按北京地区暴雨强度计算。屋面雨水采用虹吸内落水

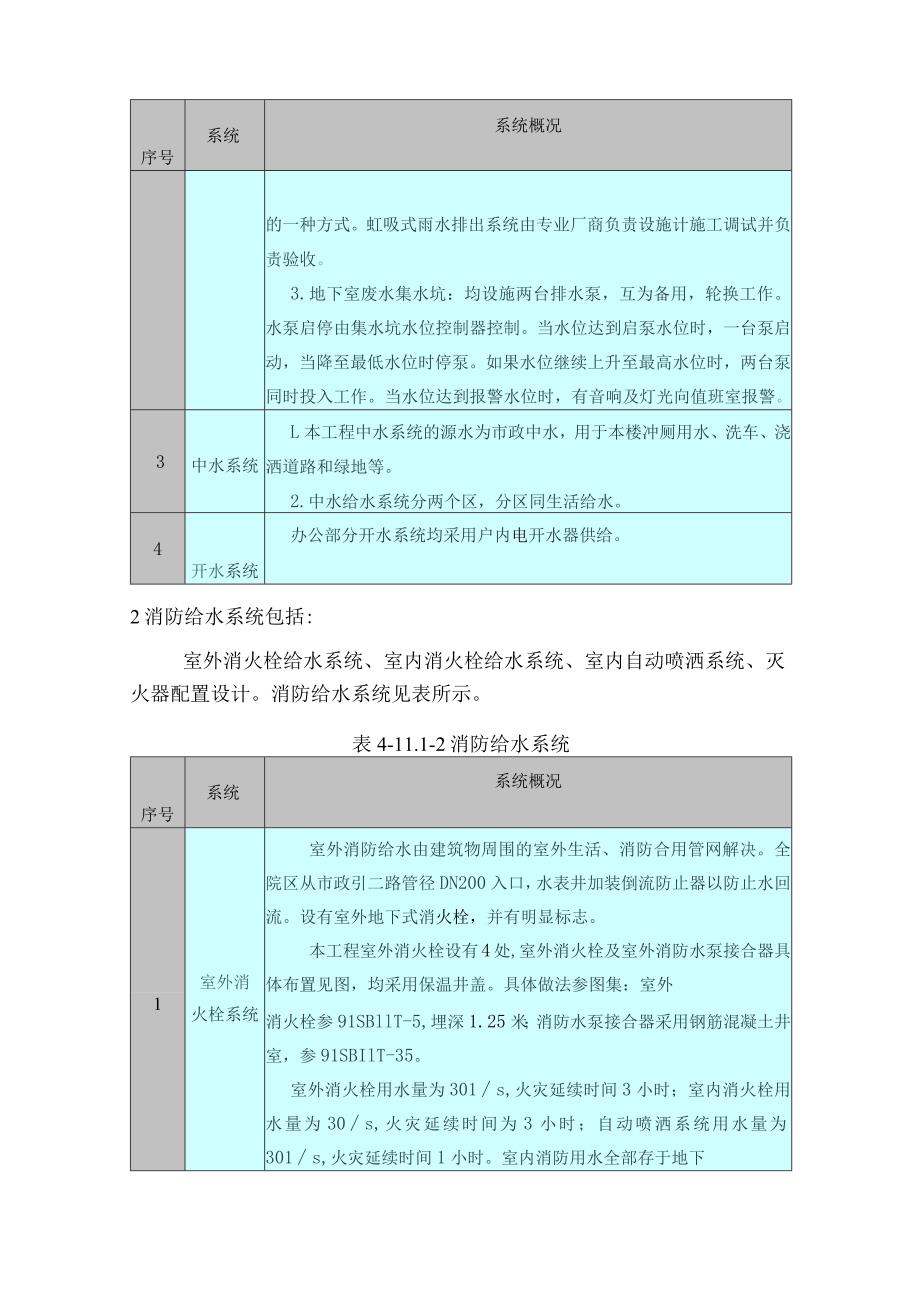

3、的排水系统，经虹吸雨水斗、雨水立管由一层排至室外绿地，做为雨水利用序号系统系统概况的一种方式。虹吸式雨水排出系统由专业厂商负责设施计施工调试并负责验收。3.地下室废水集水坑：均设施两台排水泵，互为备用，轮换工作。水泵启停由集水坑水位控制器控制。当水位达到启泵水位时，一台泵启动，当降至最低水位时停泵。如果水位继续上升至最高水位时，两台泵同时投入工作。当水位达到报警水位时，有音响及灯光向值班室报警。3中水系统L本工程中水系统的源水为市政中水，用于本楼冲厕用水、洗车、浇洒道路和绿地等。2.中水给水系统分两个区，分区同生活给水。4开水系统办公部分开水系统均采用户内电开水器供给。2消防给水系统包括:室外
4、消火栓给水系统、室内消火栓给水系统、室内自动喷洒系统、灭火器配置设计。消防给水系统见表所示。表4-11.1-2消防给水系统序号系统系统概况室外消室外消防给水由建筑物周围的室外生活、消防合用管网解决。全院区从市政引二路管径DN200入口，水表井加装倒流防止器以防止水回流。设有室外地下式消火栓，并有明显标志。本工程室外消火栓设有4处,室外消火栓及室外消防水泵接合器具体布置见图，均采用保温井盖。具体做法参图集：室外1火栓系统消火栓参91SBllT-5,埋深1.25米；消防水泵接合器采用钢筋混凝土井室，参91SBIlT-35。室外消火栓用水量为301s,火灾延续时间3小时；室内消火栓用水量为30s,火

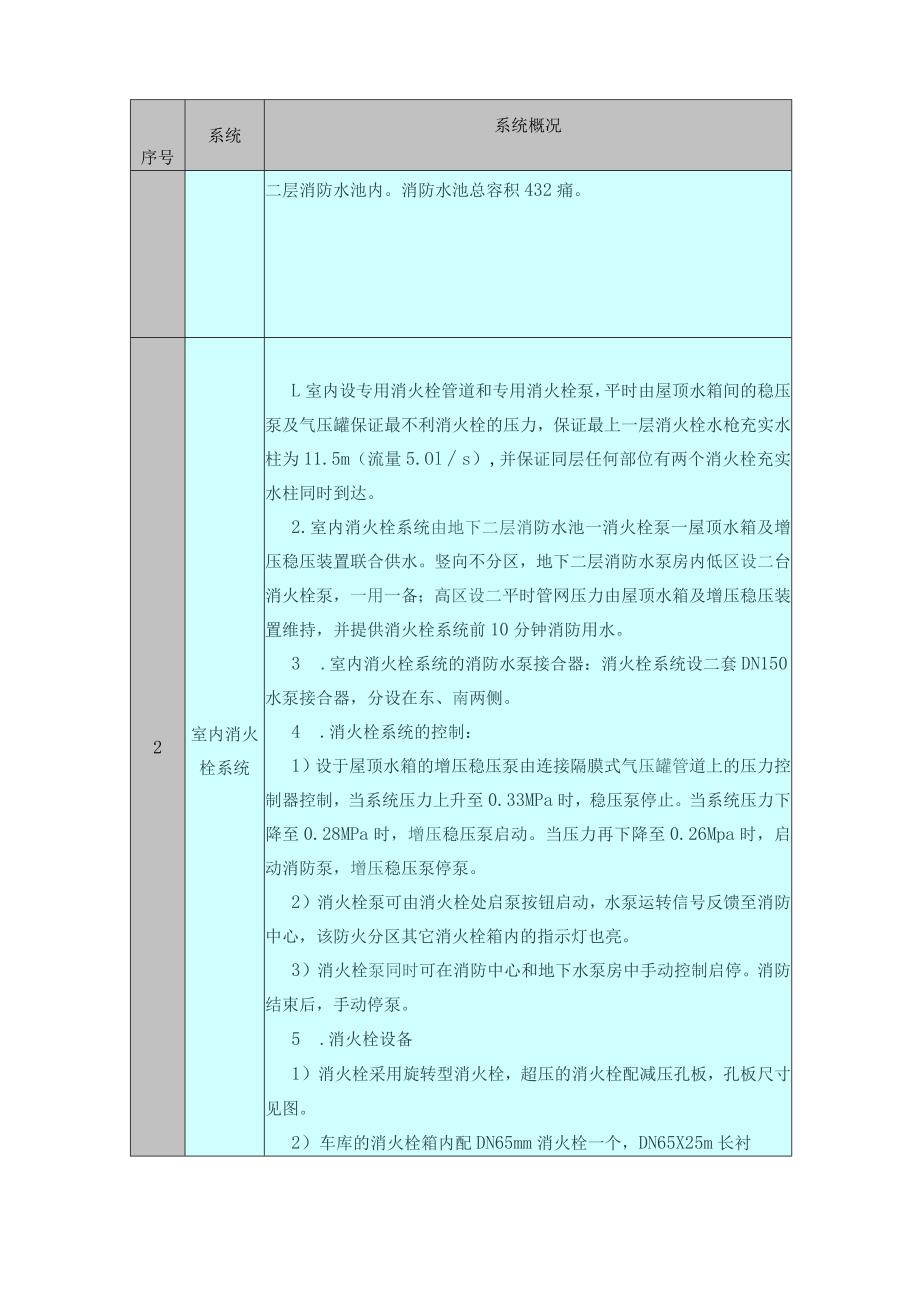

5、灾延续时间为3小时；自动喷洒系统用水量为301s,火灾延续时间1小时。室内消防用水全部存于地下序号系统系统概况二层消防水池内。消防水池总容积432痛。2室内消火栓系统L室内设专用消火栓管道和专用消火栓泵，平时由屋顶水箱间的稳压泵及气压罐保证最不利消火栓的压力，保证最上一层消火栓水枪充实水柱为11.5m（流量5.Ols）,并保证同层任何部位有两个消火栓充实水柱同时到达。2.室内消火栓系统由地下二层消防水池一消火栓泵一屋顶水箱及增压稳压装置联合供水。竖向不分区，地下二层消防水泵房内低区设二台消火栓泵，一用一备；高区设二平时管网压力由屋顶水箱及增压稳压装置维持，并提供消火栓系统前10分钟消防用水。3
6、 .室内消火栓系统的消防水泵接合器：消火栓系统设二套DN150水泵接合器，分设在东、南两侧。4 .消火栓系统的控制：1）设于屋顶水箱的增压稳压泵由连接隔膜式气压罐管道上的压力控制器控制，当系统压力上升至0.33MPa时，稳压泵停止。当系统压力下降至0.28MPa时，增压稳压泵启动。当压力再下降至0.26Mpa时，启动消防泵，增压稳压泵停泵。2）消火栓泵可由消火栓处启泵按钮启动，水泵运转信号反馈至消防中心，该防火分区其它消火栓箱内的指示灯也亮。3）消火栓泵同时可在消防中心和地下水泵房中手动控制启停。消防结束后，手动停泵。5 .消火栓设备1）消火栓采用旋转型消火栓，超压的消火栓配减压孔板，孔板尺寸
7、见图。2）车库的消火栓箱内配DN65mm消火栓一个，DN65X25m长衬序号系统系统概况胶水龙带一条，DN19mm水枪一支，以及消防按钮和指示灯各一个。地上实验、教研楼的消火栓箱内均加装DN25mm消防水喉设备一套（DN25X20m胶带一盘,DN6mm小水枪一支）；未特殊标注处配3具灭火器。3）消火栓箱的进水方向均为下进水。除车库内消火栓明装外，其余应尽量暗装.6.屋顶水箱间设18m3消防专用水箱和一套消火栓增压稳压设备。3自动喷水灭火系统L设置范围：本工程除5?卫生间、楼梯间及不宜水扑救的消防控制中心、网络中心、变配电室、消防水泵房、生活及中水水泵房外，均设有喷洒头。2 .设置级别：按中危险
8、11级设置。喷水强度8.0lmin.m2,保护面积160m计算用水量27.61/s。3 .系统设置：本建筑采用一套自动喷水系统，设于地下二层消防水泵房内，由消防水池自动喷水泵一屋顶水箱联合供水。两台喷洒泵一用一备，平时压力由屋顶水箱及增压稳压装置维持。在地下二层消防水泵房内设报警阀，系统共设三组湿式报警阀及一组予作用报警阀；屋顶水箱出水管与水泵出水管在报警阀前连接。4 .系统配置：D.水流指示器：每个防火分区及每层均设有水流指示器和安全信号阀门。2）末端试验装置：在每个报警阀组控制的最不利点喷头处设置。3）试水装置：其它防火分区、楼层的最不利点喷头处，均应设直径为25un的试水阀4）喷头选择：
9、a.车库内选用直立型洒水喷头。序号系统系统概况b.办公、会堂等均采用吊顶型喷头。c.温级：均采用68oCo5.湿式自动喷洒的控制：D当屋顶增压稳压装置的压力下降至015MPa时，启动自动喷洒泵。2）喷头喷水,水流指示器动作后，反映到区域报警盘和总控制盘，同时相对应的报警阀动作,敲响水力警铃,压力开关报警，反映到消防中心，自动或手动启动一台自动喷洒泵。消防中心及泵房就地均可启动喷洒泵，其运行状态反映到消防中心和泵房的控制盘上。3）各个水流指示器，遥控信号阀和报警阀动作，均应向消防中心发出声光信号，备用泵能自动切换投入使用。4移动式灭火器按规范配置手提式磷酸镀盐干粉灭火器，配置数量见图中消火栓位置
10、处：车库按照B类火灾，保护距离12m；电话机房、变配电间、消防中心、网络信息中心、电梯机房均按照E类火灾，保护距离20m。其余部分按照A类火灾，保护距离20m配置手提式磷酸铁盐干粉灭火器，数量见图。2主要设备、材料选型表本工程采用的主要材料设备见表4-11.1-3所示。表4-1LI-3主要材料设备选型表序号名称规格型号连接方式使用的部位1紫铜管DN15-DN150硬/软钎焊接给水、中水、生活热水2螺旋缝焊接钢管DN200以上沟槽连接雨水系统序号名称规格型号连接方式使用的部位3内外壁热镀锌钢管DN15DN200DN100丝扣连接；DN100沟槽连接雨水管、压力排水管4不锈钢管DNl5DNlOo卡
11、压连接直饮水系统5机制柔性接口排水铸铁管DN50-DN150W型卡箍式A型法兰压盖生活污水管、废水管6覆塑铜管DN15DN25软钎焊焊接给水、中水、生活热水管7铸铁管不锈钢卡箍DN50DN150卡箍式铸铁管连接8排水管件DN50-DN150卡箍连接生活污、废水管9沟槽卡箍DN125卡箍连接镀锌钢管、螺旋缝焊接钢管10倒流防止器DN50-DN250法兰给水系统11变频供水泵组一成套组装与管道法兰连接变频供水泵房泵房12不锈钢水箱一组装变频供水泵房泵房13污水泵自藕固定式安装压力排水14卫生洁具一一排水系统1.1.3 给排水工程施工重点分析本工程为大空间公建工程，建筑面积大，给排水工程特点鲜明,主
12、要表现在以下几个方面：“跑冒滴漏”为管道施工中的质量通病，在交工验收观感质量评定是占相当重要的比例；工程的某些部位存在着各种专业的管道，在水平方向或垂直方向交叉或平行排布，为达到既不影响空间效果也能满足各专业的施工规范要求，必须在施工前进行管道的综合排布；室内管道的进出户连接，直接影响着给排水工程各分项功能所达到的效果，因此列为重点加以解决，对策见表所示。表4-1LI-4施工重点及主要对策一览表序号重占解决措施具体描述1跑、冒、滴、漏编制专项作业指导书,规范管道安装工艺严格控制质量本工程要严禁一切跑、冒、滴、漏现象的发生。在设备材料选择时就要严格控制，选择高档次一流品牌。严把材料质量关。同时在
