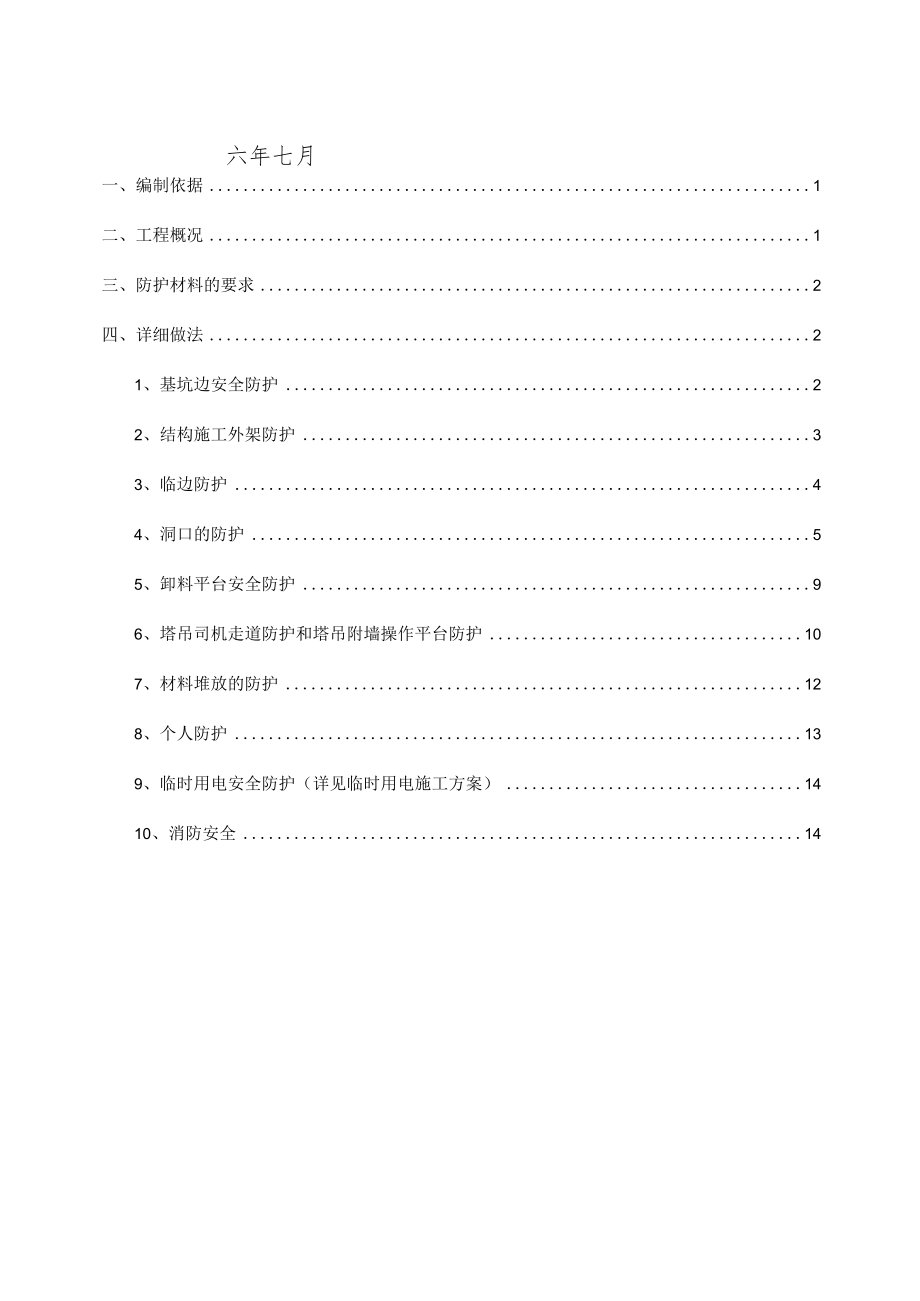

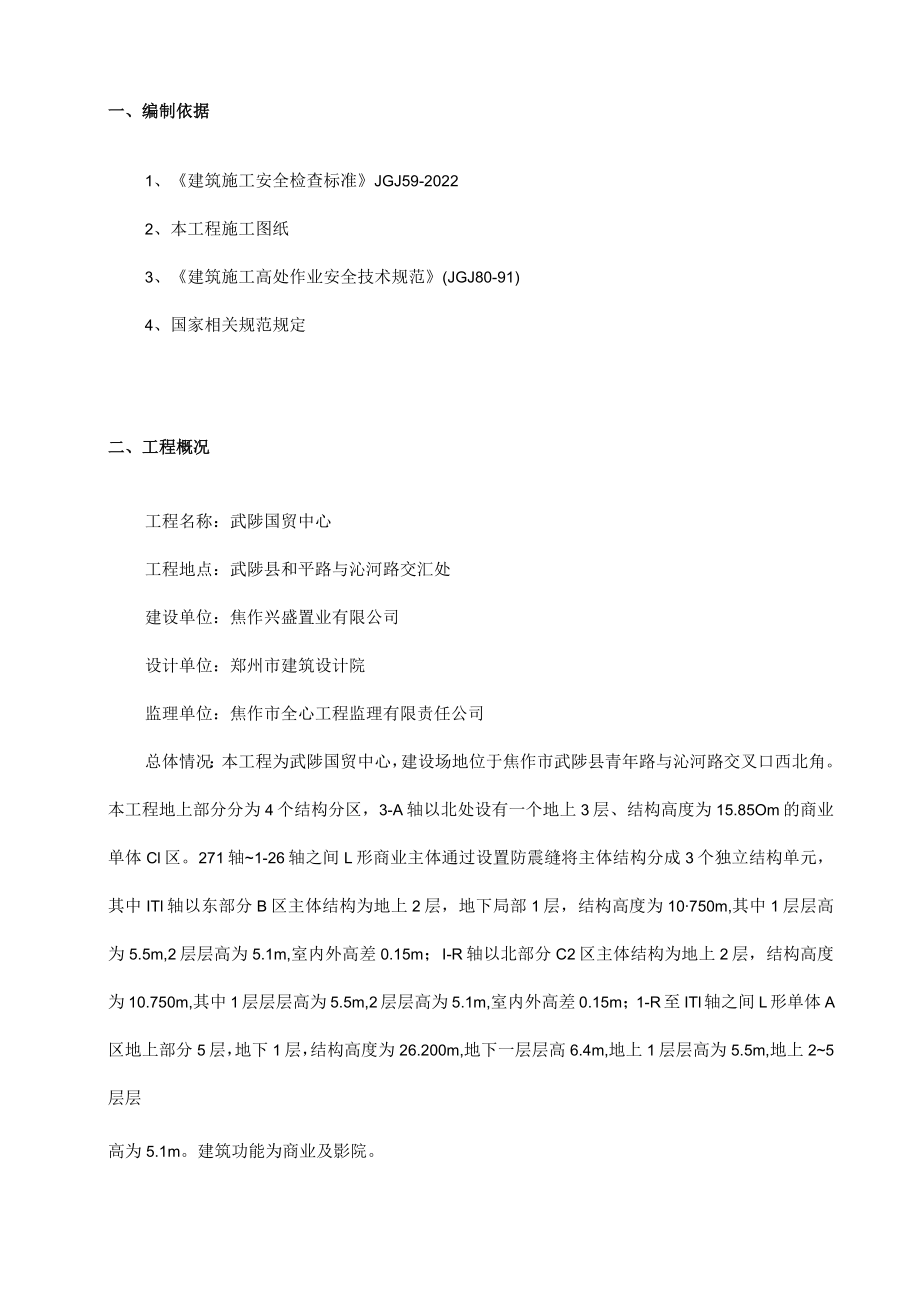

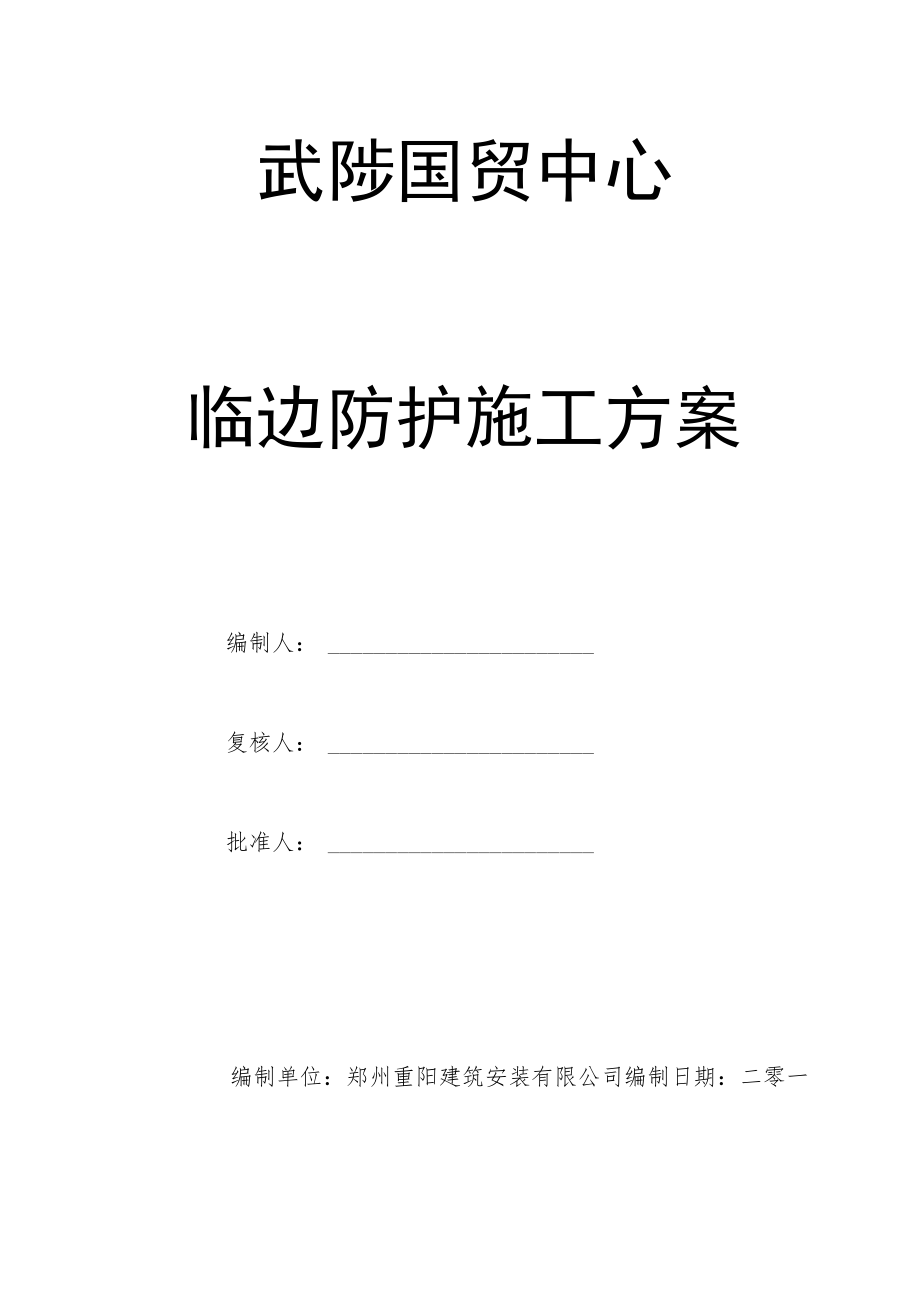

1、武陟国贸中心临边防护施工方案编制人：复核人：批准人：编制单位：郑州重阳建筑安装有限公司编制日期：二零一六年七月一、编制依据1二、工程概况1三、防护材料的要求2四、详细做法21、基坑边安全防护22、结构施工外架防护33、临边防护44、洞口的防护55、卸料平台安全防护96、塔吊司机走道防护和塔吊附墙操作平台防护107、材料堆放的防护128、个人防护139、临时用电安全防护（详见临时用电施工方案）1410、消防安全14一、编制依据1、建筑施工安全检查标准JGJ59-20222、本工程施工图纸3、建筑施工高处作业安全技术规范(JGJ80-91)4、国家相关规范规定二、工程概况工程名称：武陟国贸中心工程
2、地点：武陟县和平路与沁河路交汇处建设单位：焦作兴盛置业有限公司设计单位：郑州市建筑设计院监理单位：焦作市全心工程监理有限责任公司总体情况：本工程为武陟国贸中心，建设场地位于焦作市武陟县青年路与沁河路交叉口西北角。本工程地上部分分为4个结构分区，3-A轴以北处设有一个地上3层、结构高度为15.85Om的商业单体Cl区。271轴1-26轴之间L形商业主体通过设置防震缝将主体结构分成3个独立结构单元，其中ITl轴以东部分B区主体结构为地上2层，地下局部1层，结构高度为10750m,其中1层层高为5.5m,2层层高为5.1m,室内外高差0.15m；I-R轴以北部分C2区主体结构为地上2层，结构高度为1
3、0.750m,其中1层层层高为5.5m,2层层高为5.1m,室内外高差0.15m；1-R至ITl轴之间L形单体A区地上部分5层，地下1层，结构高度为26.200m,地下一层层高6.4m,地上1层层高为5.5m,地上25层层高为5.1m。建筑功能为商业及影院。三、防护材料的要求1、钢管：外径48壁厚3.0,无严重锈蚀、弯曲、压扁或裂纹；2、扣件：有出场合格证，发现有脆裂、变形、滑丝的严禁使用；3、木脚手板：厚5cm,宽度20-30cm,板的两端用镀锌铁丝箍绕2-3圈；4、安全网材质符合规范要求，无破损，无腐蚀，干净清洁。必须有国家指定的监督、检验部门批量验证及出场检验合格证。四、详细做法1、基坑
4、边安全防护基坑临边防护采用钢管搭设两道防护栏杆形式（下道栏杆离地600m,上道栏杆离地1200mm）o立杆间距应不超过2000mm,立杆与基坑边坡的距离不应小于500mm。防护栏杆内侧满挂密目安全网，防护外侧设置200Inm高踢脚板。防护栏杆和踢脚板刷红白或黑黄相间安全警戒色。防护栏杆外侧应设置排水沟，采取有组织的排水。护栏外侧悬挂13号提示牌，内侧悬挂14号提示牌。危险处在夜间设置红色标志灯,防护栏杆上悬挂警示标志，以防人员坠落。如下：基坑懒防护示意2、结构施工外架防护2.1脚手架外立面防护：脚手架外侧满挂密目式安全网，脚手钢管刷黄色油漆，剪刀撑和踢脚板表面刷红白或黑黄相间警示色。每隔一组或
5、两组剪刀撑设一道300mm高踢脚板,固定于立杆内侧。第一步架悬挂3号，4号提示牌。2.2水平防护：主体施工阶段，施工层、拆模层、脚手架底必须满铺脚手板，脚手板离建筑物结构距离满足规范要求。从架底起，应每隔12米设置一道硬质隔断防护，并在其中间部分每隔两层或10米张挂水平安全网。脚手板铺设时严禁出现探头板，脚手板端头应用直径4mm镀锌铁丝固定在小横杆上。拉结点的杆件及扣件涂刷红色油漆。并在拉结点附近悬挂5号提示牌。提示牌每隔30米设置一处，每层每面不少于2处。3、临边防护临边防护包括：楼梯间防护、楼层四周防护、结构临边防护、屋面临边防护、及外用电梯临边防护等。3.1 楼梯边安全防护：分层施工的楼
6、梯口和梯段边，必须安装临时防护栏杆和踢脚板。防护栏杆应搭设三道，第一道栏杆离地1200mm,第二道栏杆离地600mm,第三道栏杆离地150mmo立杆高度130Omnb立杆间距不大于2000mm。踢脚板高200mmo防护栏杆和踢脚板均涂刷红白或黑黄相间安全警戒色。注：楼悌边加设安全立一网或设宽度不小于200.厚度不小于25的踢脚板.楼梯临边防护示意图（单位：mm）3.2 楼层四周防护：裙房、主楼标准层四周临边采用单层防护栏杆的形式进行防护，竖杆间距1800mm,第一道水平横杆距离结构面600un,第二道水平杆距结构面1200mm,底部设置扫地杆并用密目安全网闭严，立杆、水平杆刷红白或黑黄漆，如下
7、图。4、洞口的防护楼梯口、电梯井口、预留洞口、通道口以及管道竖井等洞口，必须设置防护。4.1安全通道口：安全通道防护棚用钢管扣件搭设。长度、宽度根据现场实际情况而定。防护棚采用双层顶棚形式，顶层满铺50mm厚脚手板，两层板之间应保持70Omnl间距。防护棚两侧搭设剪刀撑并满挂绿色密目安全网，防护棚两侧应搭设钢管立柱，在进口处张挂安全警示标志牌和安全宣传标语，棚内悬挂6号和7号提示牌。603阳 OJoO孕 04.2预留洞口安全防护4.2.1边长V1500mm的预留洞口：楼板、屋而和平台等面上短边尺寸小于150OmIn的洞口，必须用坚实的盖板盖住洞口。盖板须保持四周搁置均衡，并用钉在盖板上的木方顶
8、紧洞口边框，防止盖板移位。盖板上表面刷黄黑相间警戒色和红色“严禁挪移”字样。俯视图平面洞口的防护（V5）示意图4.2.2边长为150Onlm以上的洞口：洞口四周用钢管搭设三道防护栏杆，第一道栏杆距楼面1200mm,第二道栏杆距楼面600nm,第三道栏杆距楼面IOOmnb立杆高度1300mm。洞口尺寸不大于2000mm时，中间设一道立杆；洞口尺寸大于2000mm时，立杆间距不大于1200mmo主体结构施工阶段，洞口采用木模板和木材封闭；安装及装修阶段，洞口采用水平安全网封闭。防护栏杆外侧满挂密目安全网。防护栏和密目网外侧悬挂12号提示牌。谑涓口赭示翻（主触献工版）腰翻口豺示孤（安一一）4.3电梯
9、井（管道井）口安全防护电梯井（管道井）口安装150OnIIn钢管防护门。防护门底部安装20OnlIn高木质踢脚板。防护门和踢脚板刷红白相间警戒色。防护门外侧悬挂12号提示牌。电梯井内水平防护采用在井洞内每隔两层（WIOnl）用钢管搭设防护平台，上面满铺跳板（主体施工阶段）或兜挂安全水平网（装修施工阶段）进行安全防护。图5电梯井口防护4. 4施工电梯安全防护施工电梯楼层运料平台应自成一体，并与结构进行可靠有效的连接。首层梯笼周边2.5米范围内应设置防护栏杆，防护栏杆刷红白或黑黄警戒色。电梯首层入口搭设安全通道防护棚。运料平台两侧应采用双道防护栏杆进行防护。上栏杆高1200mm,下栏杆高60Onl
10、nu立杆内侧满挂密目安全网，下设20Onml高踢脚板。平台下方满挂水平密目安全网。防护栏杆和踢脚板刷红白黑黄相间警戒色。单位:HXXX)施工电梯侧立面示意图4.5施工电梯运料平台防护门施工电梯平台出口安装1500m高对开式防护门。门的下沿距平台不应超过IOOmino平台两侧设置双道防护栏，上道栏杆高1200mm,下道栏杆居中设置。防护栏杆内侧张挂密目安全网封闭，并设置20Omm高踢脚板。平台外侧挂楼层标识牌。防护门朝向梯笼一侧设置门闩。门框及横杆、防护栏杆均刷红白黑黄相间警戒色。防护门朝向梯笼一面正中设置中建标识。施工电梯平台临边防护IE立面图5、卸料平台安全防护卸料平台应根据规范和使用情况进
11、行专项设计，用料、搭设尺寸和搭设方法应符合规范要求。平台周边用钢管搭设3道防护栏杆。第一道防护栏杆距底座上表面1200mm,第二道距底座上表面600mm,第三道距底座上表面200mm。防护栏杆内侧满挂密目安全网。平台周边设20OnInl高踢脚板。立杆间距不大于2000mm。栏杆及踢脚板均刷红白警戒色。平台围挡内右侧挂卸料平台告示牌，左侧挂8号提示牌。两牌的尺寸均为：宽X高二80OmmXIOOOninio6、塔吊司机走道防护和塔吊附墙操作平台防护塔吊司机走道防护：随楼层外悬挑架在塔吊附墙位置附近搭设，走道层满铺模板轻质材料，走道侧面防护搭设高度为1200mm,底层第一道水平杆距走道底100mm,
12、第二道距地60Omm,塔吊附墙操作平台随塔吊附墙件搭设。（如下图）。塔吊首层防护和塔吊司机走道防护塔吊附墙操作平台防护7、材料堆放的防护7.1 材料应按现场平面布置图指定位置存放，并分规格码放整齐，做到一头齐、一条线，同时要挂标识牌。7.2 木方、钢管、水电管等重物堆放在钢管架子上时，堆放场地必须平整夯实，并垫通板。堆料架子必须稳定牢固；堆放高度不得大于1.5m,宽度不得大于1.2m,立杆间距不得大于1.5m。在四周设钢管支撑，并在O.6m处、1.2m处设置水平栏杆。堆放架子必须按照限重计算将限重标识出来，悬挂在架子明显处。7.3 各种砌块、砖堆放时码放整齐，底部必须平整，码放高度不超过L5m
13、。7.4 易燃、易爆材料，必须存放在专用库房内，不得与其他材料混放。化学危险品必须储存在专用的、干燥通风阴凉的仓库、场地或储藏室内，与火源、电源等隔离，温度控制在5。-30o之间，并设专人管理。7.5 各种气瓶严禁存放在建筑物内，在存放和使用时，要距离明火IOm以上，严禁混放，并且避免在阳光下曝晒，搬动时不得碰撞。8、个人防护1.1 1进入施工现场必须戴所需安全用具，遵守各项安全生产规定，遵守安全生产法，劳动保护法律、法规以及有关规程和标准。作业人员必须严格遵守劳动保护规定，正确佩戴和使用个人防护用品。1.2 高空作业时，要有安全、可靠的防护措施，高空作业人员必须穿防滑鞋，正确佩戴并系好安全带
14、，安全带要扣挂在可靠的物体上，高挂低用。1.3 进入施工现场必须走施工安全通道，不得攀爬脚手架、模板等。1.4 进行电、气焊作业时，必须开动火证，并有防火措施和专人看管。从事电、气焊专业人员应使用护目镜和面罩，穿绝缘鞋，戴绝缘手套。1.5 特殊工种必须有特殊工种上岗证，并佩戴相应的劳保用品，不得无证上岗，违章操作。1.6 不得擅自拆动施工现场的脚手架、安全防护措施、安全标识和警告牌，必须拆动时，要经过现场负责人同意后方可拆除，且应及时恢复。1.7 登高作业时配件、工具必须放在工具包内，严禁放在模板或脚手架上，扳手、钉锤等工具必须随身携带，防止落物伤人。1.8 交叉作业时，要有可靠的防护措施，防
15、止伤害他人和避免被他人伤害。1.9 对于管理人员违章指挥、强令冒险的作业，作业人员有权拒绝执行，对于违反法律法规的行为有权检举和控告。8.10从事有职业危害作业的职工要定期进行健康检查，有权获得劳动保护用品。9、临时用电安全防护（详见临时用电施工方案）10、消防安全10.1 施工现场不允许吸烟，在生活区、办公区及现场布置足够的消防设施及器材。10.2 易燃、易爆物品存放在专用仓库，并挂明显警示牌，对于此类材料严格执行限额领材料制度。10.3 必须对电焊作业时产生的火花采取措施，避免引起火灾。操作人员必须持证上岗，开好动火证，配备看火人；动火证当日有效，变换地点必须重新办理动火证。10.4 氧气瓶、乙快瓶不得倒置、平使，氧气、乙快瓶工作距离不得小于5m,与明火距离不得小于IOn1,氧气、乙快瓶不得存放在建筑物内，不得曝晒。10.5 现场及楼层内的临时设施应经常检修，挂明显标识牌，任何人不得私自挪用或改为他用。10.6 宿舍区内严禁私
