1、湖北省污染源在线自动监测系统建设方案编制大纲为了加强我省固定污染源在线自动监测系统建设的管理，确保建设过程的规范有序，保证工程质量，特制定本大纲。1主题内容与适用范围1 .x主题内容本规范规定了固定污染源在线自动监测系统建设方案的一般内容与编制要求。1.2适用范围本大纲适用于湖北省境内排污单位及固定污染源在线自动监测系统设备建设单位编制企业固定污染源在线自动监测系统建设方案。2引用标准参照湖北省重点监控企业污染源自动监控设施验收指南（试行）中“第二章验收依据:3固定污染源在线自动监测系统建设方案的编制固定污染源在线自动监测系统建设方案应在开展污染源在线自动监测系统建设之前编制，它是具体实施系统

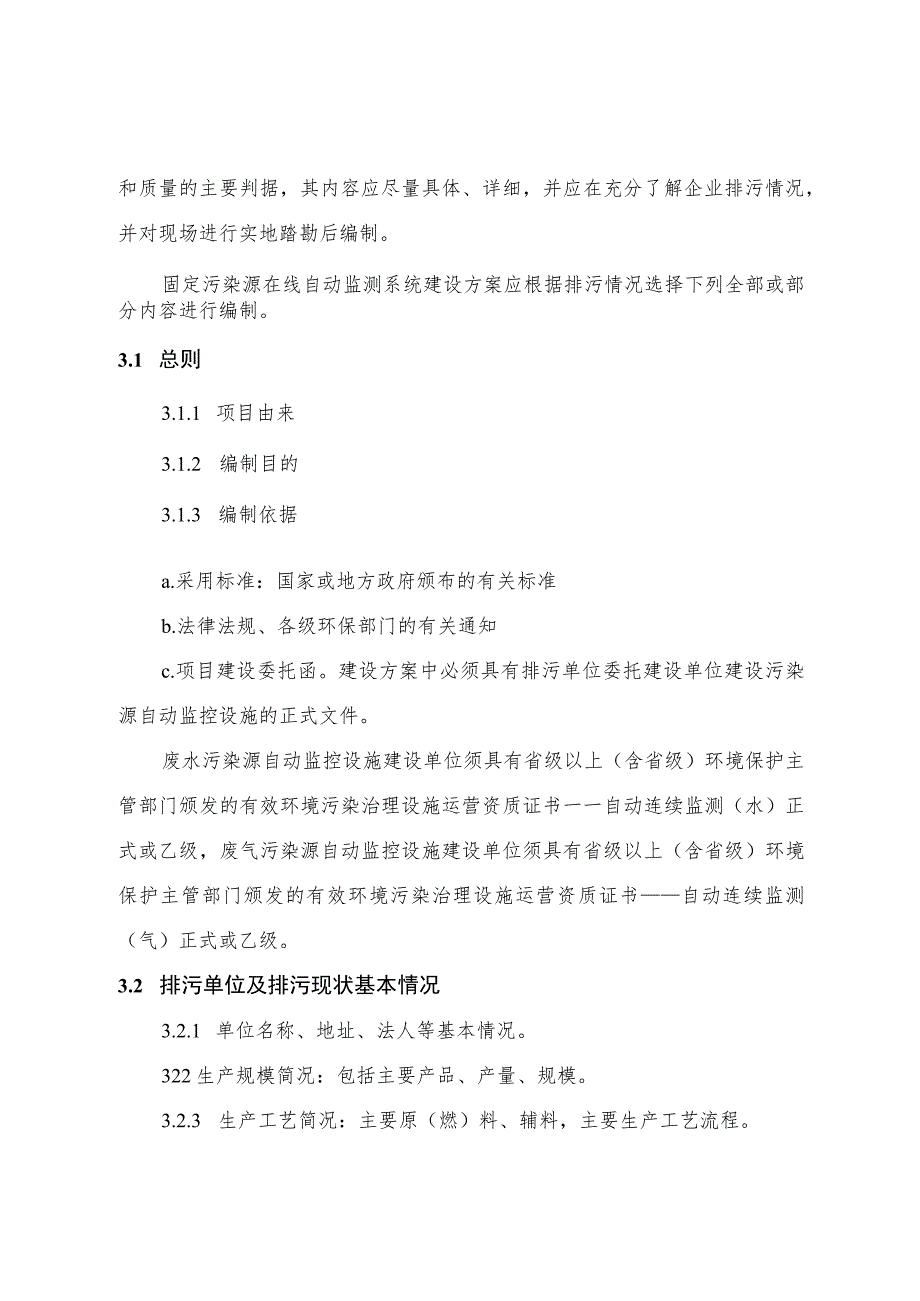

2、建设的指导文件，也是检查系统建设内容和质量的主要判据，其内容应尽量具体、详细，并应在充分了解企业排污情况，并对现场进行实地踏勘后编制。固定污染源在线自动监测系统建设方案应根据排污情况选择下列全部或部分内容进行编制。3.1 总则3.1.1 项目由来3.1.2 编制目的3.1.3 编制依据a.采用标准：国家或地方政府颁布的有关标准b.法律法规、各级环保部门的有关通知c.项目建设委托函。建设方案中必须具有排污单位委托建设单位建设污染源自动监控设施的正式文件。废水污染源自动监控设施建设单位须具有省级以上（含省级）环境保护主管部门颁发的有效环境污染治理设施运营资质证书一一自动连续监测（水）正式或乙级，废

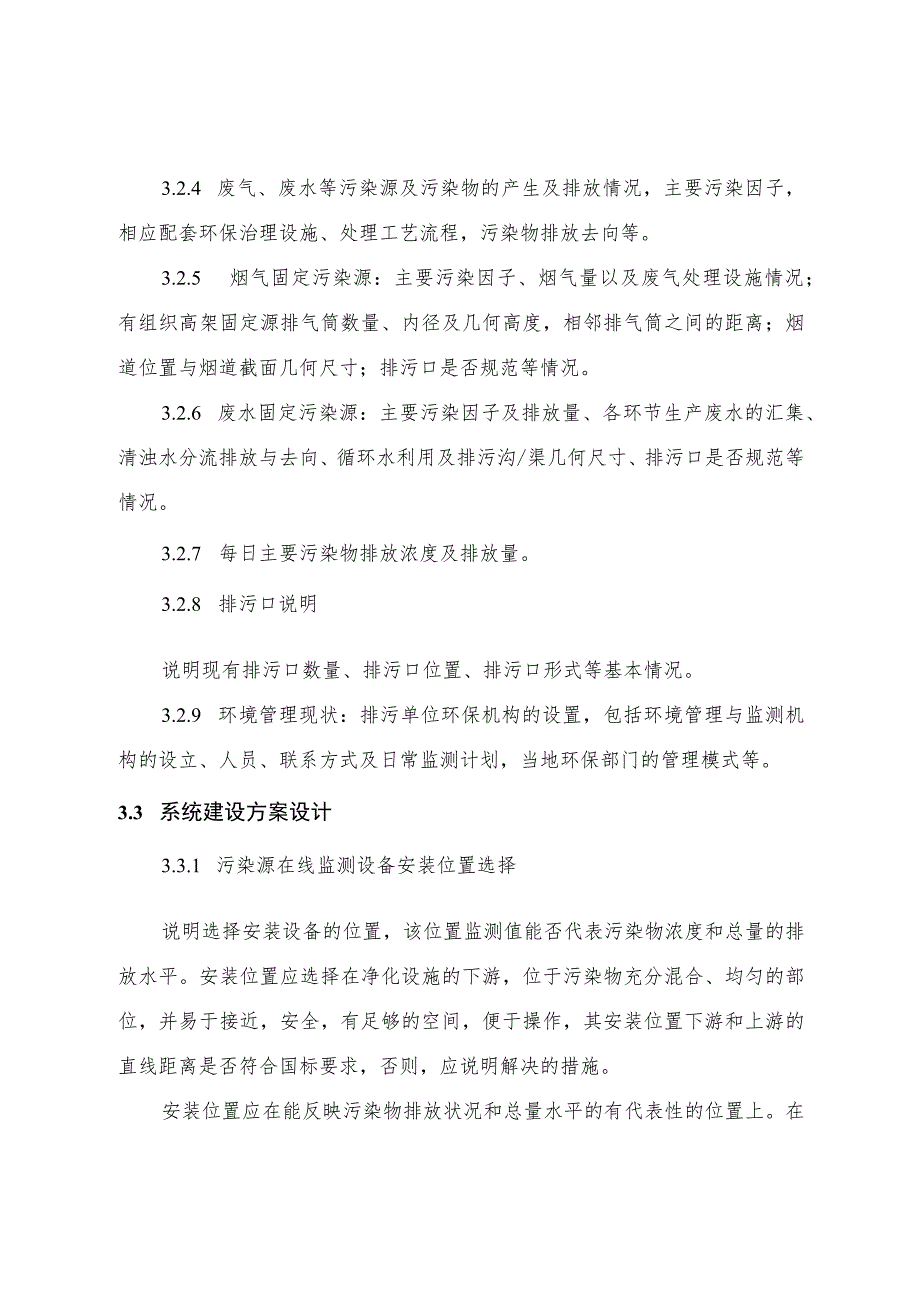

3、气污染源自动监控设施建设单位须具有省级以上（含省级）环境保护主管部门颁发的有效环境污染治理设施运营资质证书自动连续监测（气）正式或乙级。3.2 排污单位及排污现状基本情况3.2.1 单位名称、地址、法人等基本情况。322生产规模简况：包括主要产品、产量、规模。3.2.3 生产工艺简况：主要原（燃）料、辅料，主要生产工艺流程。3.2.4 废气、废水等污染源及污染物的产生及排放情况，主要污染因子，相应配套环保治理设施、处理工艺流程，污染物排放去向等。3.2.5 烟气固定污染源：主要污染因子、烟气量以及废气处理设施情况；有组织高架固定源排气筒数量、内径及几何高度，相邻排气筒之间的距离；烟道位置与烟道
4、截面几何尺寸；排污口是否规范等情况。3.2.6 废水固定污染源：主要污染因子及排放量、各环节生产废水的汇集、清浊水分流排放与去向、循环水利用及排污沟/渠几何尺寸、排污口是否规范等情况。3.2.7 每日主要污染物排放浓度及排放量。3.2.8 排污口说明说明现有排污口数量、排污口位置、排污口形式等基本情况。3.2.9 环境管理现状：排污单位环保机构的设置，包括环境管理与监测机构的设立、人员、联系方式及日常监测计划，当地环保部门的管理模式等。3.3 系统建设方案设计3.3.1 污染源在线监测设备安装位置选择说明选择安装设备的位置，该位置监测值能否代表污染物浓度和总量的排放水平。安装位置应选择在净化设
5、施的下游，位于污染物充分混合、均匀的部位，并易于接近，安全，有足够的空间，便于操作，其安装位置下游和上游的直线距离是否符合国标要求，否则，应说明解决的措施。安装位置应在能反映污染物排放状况和总量水平的有代表性的位置上。在不影响参比方法取样前提下，废气污染源在线监测设备安装位置尽可能靠近参比方法取样孔，烟气CEMS应优先选择烟道负压区域且所处位置的烟气流速大于5m/s。3.3.2 排污口规范化整治a.说明拟安装在线自动监测设备的固定污染源排放口规范化整治的情况，是否符合排放口规范化技术的要求。b.不符合排污口规范化要求的说明排污口规范化整治的建设措施和方法。c.固定污染源排放口的标志、国家环境保
6、护图形、设置、环境保护图形标志牌，标志牌注明污染源的特征。d.标志牌的统一编号。设置的废气采样平台必须易于到达，有足够的工作空间，便于操作；必须牢固并有符合要求的安全措施；采样平台设置在高空时，应有通往平台的旋梯或升降梯。333主要监测因子分析说明监测因子的选择与主要监测参数。334设备选型与说明a.介绍在线监测系统的选型、组成、配置、型号和品名。b.介绍在线监测系统各检测单元的技术指标和技术参数。c.随机备品备件、专用工具。设备应有以下有效期内资质证书：（1）污染源自动监控设施的适用性检测合格报告和零漂、量漂、重复性检测报告（限于国家已开展认证的品目）；（2）中华人民共和国制造计量器具许可证
7、；（3）污染源自动监控设施中国环境保护产品认证证书（限于国家已开展认证的品目）;（4）进口仪器持有国家质量技术监督部门颁发的计量器具型式批准证书。3.3.5 系统拓扑图绘制系统拓朴图，直观说明系统基本组成与结构。336监控室设计与建设a.监控室位置选择。排放口监测设备与室内监控中心的距离超过6000米时，还应说明解决的措施，如增设信号放大增补器，以避免监控信号的衰减和失真。b.拟建设监控室的面积、装饰、布置。C.供电电压、电源容量。站房供电系统的配置。包括电源过压、过载、电源电压波动和漏电保护装置。d.防雷系统建设。包括引雷装置、防雷设施和接地电阻。已监控室环境条件。包括满足仪器的运行条件、温
8、度控制范围、相对湿度控制范围。门监系统。监测站房的建设应按有关规定，满足仪器数量、仪器的投影面积及维护使用面积的需要，应专房专用，满足安装电子门禁的要求。若采用彩钢夹芯板搭建，应符合相关临时性建（构）筑屋的建设要求。337数据采集、通讯及传输系统介绍a.说明通讯端口，包括电压、电流（4-2OmA）的模拟信号接口，RS232、RS485数字串行通信接口，ModBus.AnyBUS现场总线接口，TSP/IP以太网接口，USB、LPT计算机设备接口等等。b.数据传输方式。c.数据采集传输终端工作指标。包括电源、温度、相对湿度、输入仪器范围、输入输出通道等。d.接收、转发该系统对现场监测仪器及相关设备
9、的远程测控指令。已数据传输安全性、稳定性、保密性及经济性保证。3.3.8 辅助设备及备品、备件3.3.9 建设安装程序说明3310采购、建设及安装进度说明3.4 责任及任务分工3.5 系统管理351设备运营维护单位352运营维护制度方案，包括硬件维护、更换计划和药剂配制、添加计划。说明在线监测系统各检测单元的使用寿命、清洗、更换周期和保养、维护办法。353人员（排污企业、建设、运营单位、监管单位人员等）及运营维护制度3.6 技术支持与服务3.6.1 在线监测系统质量保证期。3.6.2 在线监测系统各检测单元的质量保证期。3.6.3 在线监测系统调试及调试报告内容。3.6.4 人员培训计划。在线
10、监测系统总价格预算和各检测单元的分项价格预算。3.8图表要求3.8.1 建设方案中图件资料包括：附排污单位地理位置图、厂区总平面布置图、生产工艺流程及污染物产生与排放示意图、污染治理工艺流程图、固定污染源在线自动监测系统建设安装位置、监控室位置图、监控室平面布置图及厂区、排污口、现场设备、仪器用房等实景（物）图片。3.8.2 相关表格：填写固定污染源在线自动监测系统基本信息表、系统价格概算表。排污单位名称通讯地址邮政编码电话传真E-mail联系人所属流域、区域及功能类别坐标经纬度企业总规模各生产线规模年工作天数及日工作小时主要污染物排放浓度及排放量（每日）主要污染物排放浓度排放量二氧化硫颗粒物
11、化学需氧量其他特征污染物安装位置及监控室距离供应商现场负责人及联系方式是否是国控、省控点或其它拟建设时间周期监控点所属环保局环境监察负责人及联系方式运营机构负责人及联系方式监控点设备种类废气：口废水：仪器型号及编号主要监测污染因子及方法污染因子采样方法分析方法颗粒物二氧化硫化学需氧量其他特征污染物监控污染因子报警上下限（标准）监控点监控设备接口类型通讯协议申请验收监测单位及联系方式序号设备名称规格型号产地厂家数量计量器具许可证编号环境保护产品认证证书编号主要配件明细及价格（单位：元）12345678湖北省重点监控企业污染源自动监控设施申请材料清单一、治污设施在企业内部的平面分布图（标明治污设施
12、在企业内部的位置、排放口的位置、外排到企业外部的位置、排放去向等基础信息）；二、污染源自动监控设施安装现场图（标明采样点位置、采样管路分布情况并标明尺寸、站房位置及长宽尺寸、自动监控设施安装位置等基础信息）；三、已安装的污染源自动监控设施基本信息（含设备类型、生产厂商、重要参数设定等）及相应的环境监测仪器质量监督检验中心适用性检测证书；四、污染源自动监控设施调试和试运行报告、联网测试报告;五、污染源自动监控设施零漂、量漂、重复性检测报告（由设备单位出厂时提供或委托有资质实验室提供）；六、验收比对监测报告和质控样考核报告；七、污染源自动监控设施验收申请报告。湖北省重点监控企业污染源自动监控设施验
13、收表企业名称：验收单位：环保部门填写验收日期编号湖北省XX环保部门制填写说明该表分“现场验收表”、“比对监测报告和质控样考核报告”、“验收组成员名单”、“责任环保部门验收结论”四部分组成。1、“现场验收表”由环境保护部门的现场验收人员填写，并由企业人员认可签字，其中“表一（基础信息）”每个企业填写一份，“表二（废气）”、“表三（废水）”每套自动监控设施填写一份。2、“比对监测报告和质控样考核报告”由负责验收的环境保护部门所属环境监测机构提供。3、“环境保护部门验收结论”由负责验收的环境保护部门填写。4、填写时使用蓝黑钢笔或签字笔，字迹清晰、不得涂改，或者采用计算机输入（签字内容除外）。湖北省重
14、点监控企业污染源自动监控设施现场验收表（基础信息）基本信息企业名称组织机构代码所属城市企业工商注册号地址法人代表联系方式环保负责人联系方式手机：电话：邮箱：环保联系人联系方式手机：电话：邮箱：制度执行情况自动监控设施运行管理制度有口无口完善不完善口设备故障预防与应急处置制度有无口完善不完善口设备操作、使用维护保养记录有口无口完善口不完善口运行、巡检、定期校准校验记录有口无口完善口不完善口标准物质易耗品定期更换记录有口无口完善口不完善口设备故障状况及处理记录有口无口完善不完善口自动监测数据分析记录、统计与信息发布制度有口无口完善口不完善口相关制度、自动监控设备重要参数上墙公示执行情况有口无口完善口不完善口核查人员（签字）：日期：企业人员（签字）：日期：湖北省重点监控企业污染源自动监控设施现场验收表（废气）排污口信息排污口名称排污口序号排污口位置东经：度分秒；北纬：度分秒排污口建设是否规范
