《钢的热处理课件.ppt》由会员分享，可在线阅读，更多相关《钢的热处理课件.ppt（32页珍藏版）》请在第壹文秘上搜索。

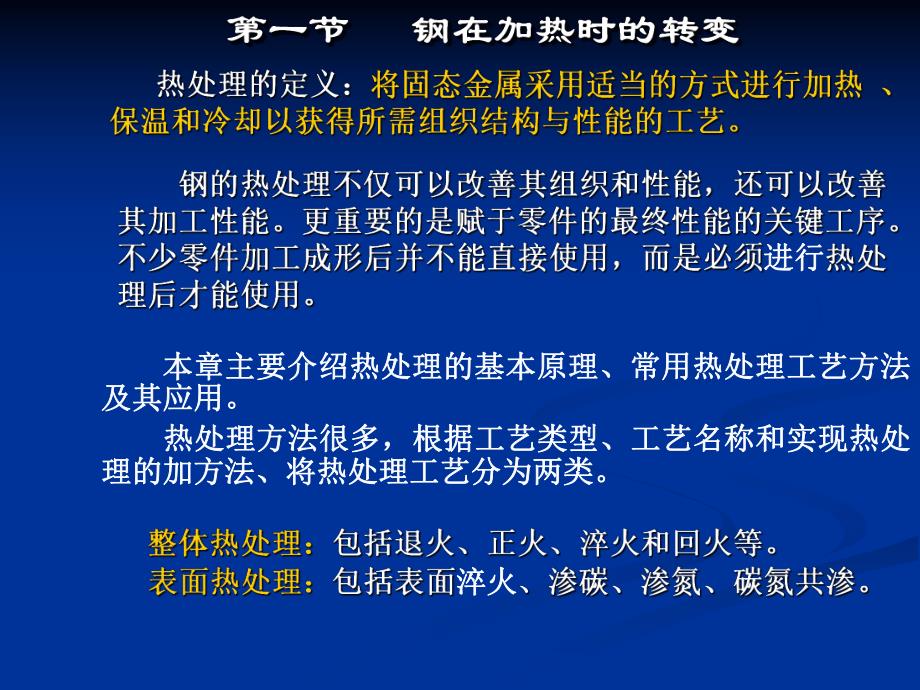

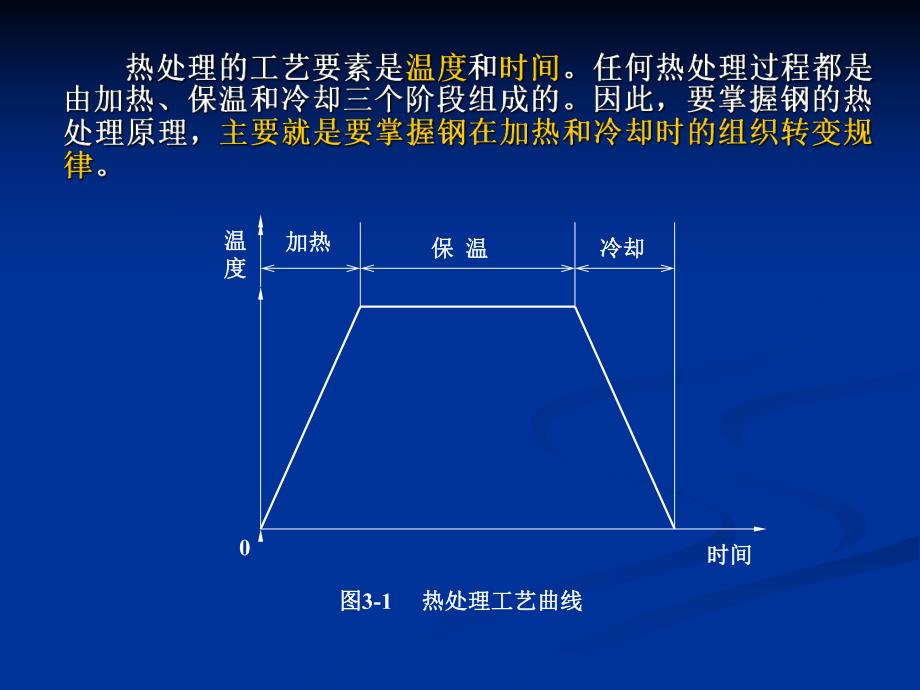

1、第三章第三章 钢的热处理钢的热处理第一节第一节 钢在加热时的转变钢在加热时的转变 第二节第二节 钢在冷却时的转变钢在冷却时的转变进行进行本章主要介绍热处理的基本原理、常用热处理工艺方法本章主要介绍热处理的基本原理、常用热处理工艺方法及其应用。及其应用。热处理方法很多，根据工艺类型、工艺名称和实现热处热处理方法很多，根据工艺类型、工艺名称和实现热处理的加方法、将热处理工艺分为两类。理的加方法、将热处理工艺分为两类。淬火淬火 图图3-1 热处理工艺曲线热处理工艺曲线温温度度时间时间0加热加热保保 温温冷却冷却 热处理的任务是通过改变钢材的组织，来改变钢材的性热处理的任务是通过改变钢材的组织，来改变
2、钢材的性能，以满足使用要求的。能，以满足使用要求的。一般都有将钢加热到相变温度以上，一般都有将钢加热到相变温度以上，使常温组织变为高温组织使常温组织变为高温组织-奥氏体。然后在冷却过程中使它奥氏体。然后在冷却过程中使它向要求的组织转变。向要求的组织转变。因此，奥氏体在形成过程中，其成份、因此，奥氏体在形成过程中，其成份、晶粒大小等，将直接影响热处理的效果。为此，了解奥体的晶粒大小等，将直接影响热处理的效果。为此，了解奥体的形成过程和影响因素是很重要的。形成过程和影响因素是很重要的。以共析钢为例，说明奥氏体的转变以共析钢为例，说明奥氏体的转变(形成形成)过程过程。其转变过程可归纳为其转变过程可归
3、纳为四个阶段四个阶段。1 1奥氏体（奥氏体（A A）晶核的形成）晶核的形成2 2奥氏体（奥氏体（A A）晶核的长大）晶核的长大3 3残余渗碳体（残余渗碳体（FeFe3 3C C）的溶解）的溶解4 4奥氏体（奥氏体（A A）的均匀化）的均匀化注意注意：（1 1）亚共析钢和过共析钢加热到亚共析钢和过共析钢加热到A AC C1 1-A-AC C3 3（或（或A AC C1 1-A-AC Ccmcm）之间时将分别得到）之间时将分别得到“A+FA+F”和和“A+FeA+Fe3 3C C”组织，组织，属不完全奥氏体化。只有当加热到属不完全奥氏体化。只有当加热到A AC C3 3或或A AC Ccmcm以上
4、温度以上温度时，才能完全奥氏体化。时，才能完全奥氏体化。（2 2）在实际生产中，奥氏体晶粒的大小对热处理在实际生产中，奥氏体晶粒的大小对热处理后的组织与性能有很大的影响。一般热处理加热时奥氏后的组织与性能有很大的影响。一般热处理加热时奥氏体晶粒越均匀、细小，冷却后的组织也越均匀、细小，体晶粒越均匀、细小，冷却后的组织也越均匀、细小，其强度、塑性和韧性比较高。因此，应合理选择钢的化其强度、塑性和韧性比较高。因此，应合理选择钢的化学成分，并控制热处理的加热温度及保温时间。学成分，并控制热处理的加热温度及保温时间。冷却方式直接影响着钢的相变（决定热处理后钢的组冷却方式直接影响着钢的相变（决定热处理后
5、钢的组织和性能）织和性能）。需要热处理的零件，加热以后的冷却方式有以下需要热处理的零件，加热以后的冷却方式有以下两种两种：1 1）等温冷却等温冷却2）连续冷却连续冷却把加热到奥氏体的钢先以较快的速度过冷到把加热到奥氏体的钢先以较快的速度过冷到A1线线以下的一定温度，然后保持此温度，使奥氏体恒以下的一定温度，然后保持此温度，使奥氏体恒温进行组织转变，当组织转变结束后再继续冷却温进行组织转变，当组织转变结束后再继续冷却到室温到室温把加热到奥氏体的钢先以某一速度（在一定介质把加热到奥氏体的钢先以某一速度（在一定介质中）冷却至室温，使奥氏体在中）冷却至室温，使奥氏体在A1线以下的连续冷线以下的连续冷却
6、中发生组织转变却中发生组织转变一、过冷奥氏体等温转变曲线的建立一、过冷奥氏体等温转变曲线的建立 1 1）过冷奥氏体（）过冷奥氏体（A A）2 2）过冷奥氏体等温转变曲线（）过冷奥氏体等温转变曲线（C C曲线曲线）在在A A1 1温度以下还没有转变成其它组织的奥氏体温度以下还没有转变成其它组织的奥氏体过冷奥氏体在过冷奥氏体在A A1 1温度以下不同温度等温转变时，温度以下不同温度等温转变时，转变量与时间的关系曲线。转变量与时间的关系曲线。二、共析钢过冷奥氏体等温转变的产物二、共析钢过冷奥氏体等温转变的产物 1 1高温转变的产物（高温转变的产物（727 727 550 550）珠光体珠光体2 2中
7、温转变的产物（中温转变的产物（550 550 230 230）贝氏体贝氏体 3 3低温转变的产物（低温转变的产物（230 230）马氏体马氏体 （碳在（碳在-Fe-Fe中的饱和固溶体）中的饱和固溶体）三、过冷奥氏体连续冷却转变的曲线三、过冷奥氏体连续冷却转变的曲线注意：同一成分的钢在冷却时，由于冷却方式的不同，奥氏体被过注意：同一成分的钢在冷却时，由于冷却方式的不同，奥氏体被过冷到不同的温度，将转变成不同的组织，体现出不同的性能。冷到不同的温度，将转变成不同的组织，体现出不同的性能。第三节 钢的普通热处理教学目的和要求：1掌握有几种热处理工艺。2掌握各种热处理工艺有何异同，如何操作，及其目的。
8、重点分析：各种热处理工艺操作方法及其目的。热热处处理理整体热处理整体热处理退火、正火、淬火、回火退火、正火、淬火、回火表面热处理表面热处理火焰加热法火焰加热法感应加热法感应加热法激光加热法激光加热法化学、物理气相沉积化学、物理气相沉积化学热处理化学热处理渗碳、渗氮、多元共渗渗碳、渗氮、多元共渗保温保温临界点临界点冷却冷却加热加热时间时间温温度度热热处处理理预先热处理预先热处理比如：退火、正火等比如：退火、正火等最终热处理最终热处理消除前道工序的某些缺陷，为消除前道工序的某些缺陷，为后续工序做准备的热处理后续工序做准备的热处理获得零件所需要的使用性能的热处理获得零件所需要的使用性能的热处理比如：
9、淬火、回火等比如：淬火、回火等 一一、钢的退火、钢的退火 将工件加热到一定温度并保温，然后再缓慢冷却的一种热处理将工件加热到一定温度并保温，然后再缓慢冷却的一种热处理工艺。工艺。根据钢的成分和退火目的不同应采用不同的退火方法，常用的根据钢的成分和退火目的不同应采用不同的退火方法，常用的退火方法有：退火方法有：完全退火（普通退火）完全退火（普通退火）；球化退火（不完全退火）球化退火（不完全退火）；去应力退火（低温退火）去应力退火（低温退火）等。等。退退火火完全退火完全退火球化退火球化退火去应力退火去应力退火方法：将亚共析钢加热到方法：将亚共析钢加热到AC3线以上线以上3050，保温一定时间后缓慢
10、冷却（随炉冷却）。保温一定时间后缓慢冷却（随炉冷却）。方法：方法：将共析钢或过共析钢加热到将共析钢或过共析钢加热到AC C1线以上线以上2030，保温后缓慢冷却。，保温后缓慢冷却。方法：方法：将钢加热到将钢加热到ACAC1 1线以下，保温后缓慢冷线以下，保温后缓慢冷却。却。退退火火完全退火完全退火球化退火球化退火去应力退火去应力退火目的：目的：细化晶粒，均匀组织，降低硬度，消除细化晶粒，均匀组织，降低硬度，消除应力。同时也是为切削加工和最终热处理做准应力。同时也是为切削加工和最终热处理做准备备目的：目的：消除网状或片状渗碳体，降低硬度，提消除网状或片状渗碳体，降低硬度，提高韧性。同时也是为切削
11、加工和最终热处理做高韧性。同时也是为切削加工和最终热处理做准备准备目的：目的：消除铸件、焊件中的内应力，稳定尺消除铸件、焊件中的内应力，稳定尺寸。寸。主要应用于：主要应用于：亚共析钢的铸件、锻件和轧件亚共析钢的铸件、锻件和轧件主要应用于：主要应用于：共析、过共析钢和合金工具钢共析、过共析钢和合金工具钢主要特点：主要特点：没有组织变化没有组织变化二二、正火、正火 方法：方法：是将钢件加热到是将钢件加热到A AC3C3或或A AC Cm m以上以上30305050，保温一，保温一定时间后，从炉中取出在空气中冷却。定时间后，从炉中取出在空气中冷却。主要应用于以下几方面主要应用于以下几方面:改善低碳钢
12、的可切削性改善低碳钢的可切削性 。作为中碳钢的预备热处理（可以替代部分退火热处理）。作为中碳钢的预备热处理（可以替代部分退火热处理）。对机械性能要求不高的零件的最终热处理。对机械性能要求不高的零件的最终热处理。注意：注意：正火和普通退火属于同一类型的热处理工艺。都正火和普通退火属于同一类型的热处理工艺。都是将钢加热到奥氏体状态。所不同的是正火在空气中冷却，是将钢加热到奥氏体状态。所不同的是正火在空气中冷却，而退火是随炉冷却。而退火是随炉冷却。三三、淬火、淬火方法：方法：将钢加热到将钢加热到ACAC3 3(亚共析钢亚共析钢)或或ACcm(ACcm(共析钢或过共析钢共析钢或过共析钢)以上以上303
13、05050，保温一定时间使其奥氏体化，然后在冷却介质中迅速，保温一定时间使其奥氏体化，然后在冷却介质中迅速冷却。冷却。目的：目的：是获得均匀细小的马氏体组织，再经过回火处理，提高钢的力是获得均匀细小的马氏体组织，再经过回火处理，提高钢的力学性能。学性能。注意：注意：淬火的关键是：确定淬火温度和冷却方式。淬火的关键是：确定淬火温度和冷却方式。它是最常用的一种热处理，是决定产品质量的关键。它是最常用的一种热处理，是决定产品质量的关键。碳钢的淬火加热温度范围碳钢的淬火加热温度范围常用的淬火常用的淬火冷却方法冷却方法单液淬火法单液淬火法双介质淬火法双介质淬火法分级淬火法分级淬火法等温淬火法等温淬火法加
14、热至淬火温度，先投入一种冷却加热至淬火温度，先投入一种冷却能力强的介质中冷却至能力强的介质中冷却至MsMs点以下区点以下区域，然后再放入另一种冷却能力弱域，然后再放入另一种冷却能力弱的介质中冷却。适用于高碳钢零件的介质中冷却。适用于高碳钢零件和较大的合金钢零件。和较大的合金钢零件。加热至淬火温度，先投入加热至淬火温度，先投入MsMs点附近点附近的油浴和盐浴中冷却（的油浴和盐浴中冷却（2-5min2-5min），），然后再取出空冷。适用于尺寸较小然后再取出空冷。适用于尺寸较小的工件。的工件。形状复杂、尺寸要求精确，且硬度形状复杂、尺寸要求精确，且硬度与韧性要求高的重要零件。与韧性要求高的重要零件
15、。加热至淬火温度，投入一种淬火介加热至淬火温度，投入一种淬火介质中连续冷却。常见碳钢在水中淬质中连续冷却。常见碳钢在水中淬火、合金钢在油中淬火。火、合金钢在油中淬火。四四、回火、回火方法：方法：将淬火钢加热到将淬火钢加热到ACAC1 1以下某一温度，经过保温，然后以一定的以下某一温度，经过保温，然后以一定的冷却方法冷到室温。冷却方法冷到室温。目的：目的：减少或消除淬火应力，防止钢件变形与开裂；稳定组织和尺寸；减少或消除淬火应力，防止钢件变形与开裂；稳定组织和尺寸；获得所需要的组织和性能。获得所需要的组织和性能。注意：注意：淬火钢不经过回火一般不能直接使用。淬火钢不经过回火一般不能直接使用。淬火
16、钢的回火转变淬火钢的回火转变 ：马氏体分解和残余奥氏体的分解：马氏体分解和残余奥氏体的分解 。有些零件，采用表面热处理可以获得表面高硬度和心有些零件，采用表面热处理可以获得表面高硬度和心部高韧性。部高韧性。第四节第四节 钢的表面热处理钢的表面热处理一、表面淬火一、表面淬火 表面淬火的特点是快速加热，使工件要求淬硬的表表面淬火的特点是快速加热，使工件要求淬硬的表面迅速升至淬火温度，而心部仍保持面迅速升至淬火温度，而心部仍保持A AC1C1以下温度，再迅以下温度，再迅速冷却，结果工件表面层被淬硬为马氏体组织，心部仍速冷却，结果工件表面层被淬硬为马氏体组织，心部仍为原来的组织，保持了良好的韧性。再经过适当的低温为原来的组织，保持了良好的韧性。再经过适当的低温回火，就能获得要求的性能。回火，就能获得要求的性能。根据加热方法不同，表面淬火方法可分为三种：根据加热方法不同，表面淬火方法可分为三种：1 1火焰加热表面火焰加热表面淬火法淬火法 淬深为淬深为2 26mm6mm需凭经验难以把握。需凭经验难以把握。2 2感应加热表面淬火法感应加热表面淬火法 利用电流的集肤效应对工件表面迅速加热利用电流的集肤
