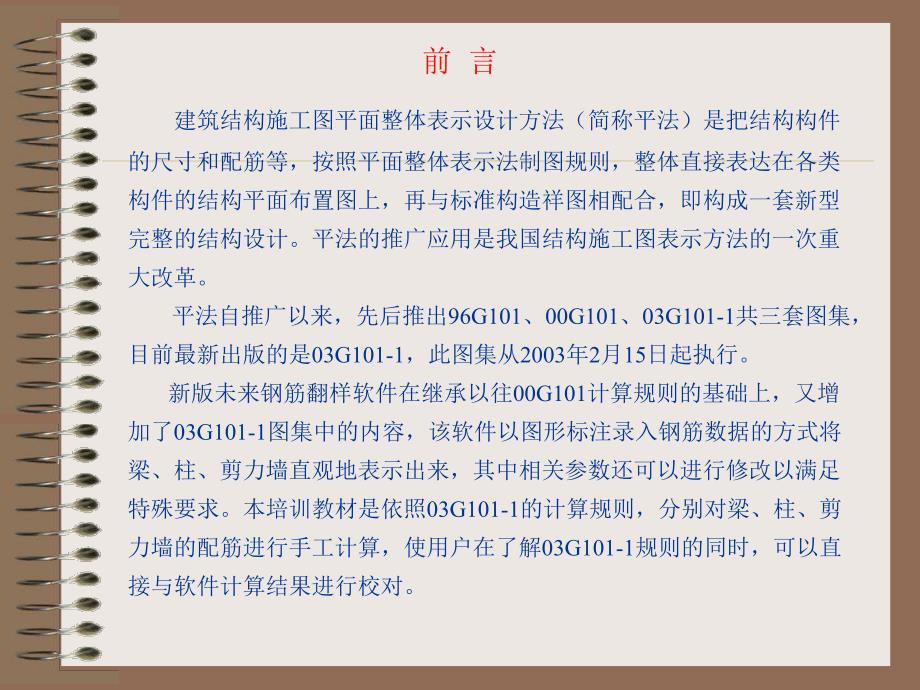

1、 建筑结构施工图平面整体表示设计方法(简称平法)是把结构构件的尺寸和配筋等,按照平面整体表示法制图规则,整体直接表达在各类构件的结构平面布置图上,再与标准构造祥图相配合,即构成一套新型完整的结构设计。平法的推广应用是我国结构施工图表示方法的一次重大改革。平法自推广以来,先后推出96G101、00G101、03G101-1共三套图集,目前最新出版的是03G101-1,此图集从2003年2月15日起执行。新版未来钢筋翻样软件在继承以往00G101计算规则的基础上,又增加了03G101-1图集中的内容,该软件以图形标注录入钢筋数据的方式将梁、柱、剪力墙直观地表示出来,其中相关参数还可以进行修改以满足

2、特殊要求。本培训教材是依照03G101-1的计算规则,分别对梁、柱、剪力墙的配筋进行手工计算,使用户在了解03G101-1规则的同时,可以直接与软件计算结果进行校对。前 言钢筋平法配筋计算平法梁平法柱平法剪力墙平法梁配筋计算回总目录 梁的平面注写包括集中标注与原位标注,集中标注表达梁的 通用数值,原位标注表达梁的特殊数值。下面以一个实例具体介绍梁配筋的计算规则:集中标注包括梁编号、梁截面尺寸、箍筋、通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差(该项为选注)。原位标注内容包括梁支座上部纵筋(该部位含通长筋在内所有纵筋)、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标

3、注的数值。返回集中标注表示:框架梁KL1,3跨,一端有悬挑,截面为300*600;箍筋为I级钢筋,直径8,加密区间距为100,非加密区间距为200,均为两肢箍;上部通长筋为2根直径22的二级钢;原位标注表示:支座1上部纵筋为4根直径22的二级钢,支座2两边上部纵筋为6根直径22的二级钢分两排,上一排为4根,下一排为2根;第一跨跨距3600,下部纵筋为3根直径18的二级钢,全部伸入支座,;第二跨跨距5800,下部纵筋为4根直径18的二级钢,全部伸入支座;以后类推。580036002800梁平法表示图C25砼,3级抗震3600200 200返回梁配筋图如下:说明:1.Lae:纵向受拉钢筋抗震锚固长

4、度(任何情况下不得小于250mm)Ln:梁净跨;Hc:柱截面沿框架方向的高度 2.一级抗震加密区=2Hb,二至四级=1.5Hb360036005800280015d12d5050HcLn1/3Ln/3Ln/3Ln/4Ln/4Ln/3Ln/4Ln/4Ln3/3Ln/3=0.4Lae=Lae=0.5Hc+5d梁配筋l(悬梁长)=1.5Hb=500=1.5Hb=50015d=Lae=0.5Hc+5d=Lae=0.5Hc+5d15d返回手工计算结果如下:上部通长筋2b22:L=各跨长之和+悬梁跨长+左支座左半宽-2*BHC+max(Lae-支座宽+BHC,15d)+12d =3600+5800+360

5、0+2800+200-2*25+35*22-400+25+12*22 =15950+395+264支座1右端上部一排筋2b22:L=Ln/3(Ln为净跨值)+支座宽-BHC+max(Lae-支座宽+BHC,15d)=(3600-200*2)/3+400-25+35*22-400+25 =1442+395支座2两端上部一排筋2b22:L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3 =(5800-200*2)/3+400+(5800-200*2)/3 =40001595039514423954000264返回支座3两端上部二排筋2b22:L=Ln(支座两边较大一跨的净跨值)/4+支座+L

6、n/4 =(5800-200*2)/4+400+(5800-200*2)/4 =3100支座2两端上部二排筋2b22:L=Ln(支座两边较大一跨的净跨值)/4+支座+Ln/4 =(5800-200*2)/4+400+(5800-200*2)/4 =3100支座3两端上部一排筋2b22:L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3 =(5800-200*2)/3+400+(5800-200*2)/3 =4000310040003100返回第二跨下部纵筋4b18:L=Ln+max(Lae,0.5Hc+5d)*2 =(5800-200*2)+2*35*18 =6660第一跨下部纵筋3b1

7、8:L=Ln+支座宽-BHC+max(Lae,0.5Hc+5d)+max(15d,Lae-支座宽+BHC)=3600-2*200+400-25+35*18+15*18 =4205+270支座4两端上部一排筋2b22:L=Ln/3(Ln为净跨值)+支座宽+悬梁长-BHC =(3600-200*2)/3+400+2800-200-25 =4042404242052706660返回箍筋尺寸:L1=300-2*25+2*8=266 L2=600-2*25+2*8=566右悬梁下部筋3b18:L=悬梁长-BHC+15d =(2800-200)-25+15*18 =2845第三跨下部纵筋3b18:L=Ln

8、+max(Lae,0.5Hc+5d)*2 =(3600-2*200)+2*35*18 =446044602845266566返回第一跨箍筋根数:N=2*Round(1.5Hb-50)/间距+Round(Ln-2*1.5*Hb)/间距+1 =2*Round(1.5*600-50)/100+Round(3600-400-2*1.5*600)/200+1 =2*9+7+1=26根第二跨箍筋根数:N=2*Round(1.5*600-50)/100+Round(5800-400-2*1.5*600)/200+1 =2*9+18+1=37根第三跨箍筋根数:(同第一跨)N=26根右悬梁箍筋根数:N=Roun

9、d(2800-200-2*50)/100+1 =26根箍筋根数计算:总根数:N=26+37+26+26=115根返回平法柱配筋计算回总目录下面结合实例来学习柱配筋的计算:返回 柱钢筋主要分为纵筋和箍筋。柱纵筋分角筋、截面b边中部筋和h边中部筋;相邻柱纵向钢筋连接接头要相互错开;在同一截面内钢筋接头面积百分率不应大于50%;柱纵筋连接方式包括绑扎搭接、机械连接和焊接连接。柱箍筋按钢筋级别、直径、间距注写,当为抗震时用斜线“/”区分柱端箍筋加密区与柱身非加密区内箍筋不同间距。如柱全高为一种间距时则不用“/”;圆柱采用螺旋箍筋时需在箍筋前加“L”。注:KZ1为边柱,C25砼,三级抗震,采用焊接连接,

10、主筋在基础内水平弯折为200,基础箍筋2根,主筋的交错位置、箍筋的加密位置及长度按“03G101-1规范”计算 50050055050050032003200320032001000基础顶面顶层屋面三层楼面二层楼面一层楼面55012b25KZ112d边柱柱头(与梁上部纵筋搭接)100截面返回手工计算结果如下:6b25:L1=底部弯折+基础高+基础顶面到上层接头的距离(满足=Hn/3)=200+(1000-100)+(3200-500)/3 =200+1800考虑相邻纵筋连接接头需错开,纵筋要分两部分计算:基础部分:基础部分:6b25:L2=底部弯折+基础高+基础顶面到上层接头的距离+纵筋交错距

11、离 =200+(1000-100)+(3200-500)/3+Max(35d,500)=200+267518002002675200L1L2返回二层二层:12b25:L1=L2=层高-本层楼面距接头距离+上层楼面距接头距离 =3200-Max(Hn/6,Hc,500)+Max(Hn/6,Hc,500)=3200-550+550 =3200三层:三层:12b25:L1=L2=层高-本层楼面距接头距离+上层楼面距接头距离 =3200-Max(Hn/6,Hc,500)+Max(Hn/6,Hc,500)=3200-550+550 =320012b25:L1=L2=层高-基础顶面距接头距离+上层楼面距接

12、头距离 =3200-Hn/3+Max(Hn/6,Hc,500)=3200-900+550 =2850285032003200一层一层:L1L2返回2b25:L1=层高-本层楼面距接头距离-梁高+柱头部分 =3200-Max(Hn/6,Hc,500)-500+Hb-BHC+1.5Lae-(Hb-BHC)=3200 550-500+(500-30)+1.5*35*25-(500-30)=2620+843顶层:顶层:26208432b25:L2=层高-(本层楼面距接头距离+本层相邻纵筋交错距离)-梁高+柱头 =3200-(Max(Hn/6,Hc,500)+Max(35d,500)-500+Hb-BH

13、C+1.5Lae-(Hb-BHC)=3200-(550+35*25)-500+(500-30)+1.5*35*25-(500-30)=1745+8431745843L1L2柱外侧纵筋4b25:返回4b25:L2=层高-(本层楼面距接头距离+本层相邻纵筋交错距离)-梁高+柱头 =3200-(Max(Hn/6,Hc,500)+Max(35d,500)-500+Hb-BHC+12d =3200-(550+35*25)-500+(500-30)+12*25 =1745+3001745300 B边 550-2*30+2*8=506 H边 550-2*30+2*8=506506506箍筋尺寸:柱内侧纵筋8

14、b25:4b25:L1=层高-本层楼面距接头距离-梁高+柱头部分 =3200-Max(Hn/6,Hc,500)-500+Hb-BHC+12d =3200-550-500+500-30+12*25 =2620+3002620300L1L2返回基础顶面嵌固部位梁顶面梁顶面梁顶面nnn底层柱根加密=Hn/3加密加密加密加密加密加密加密加密=柱长边尺寸(圆柱直径),取其最大值hc抗震、QZ、LZ箍筋加密区范围(Hn为所在楼层柱净高)箍筋加密区范围(03G101-1)返回箍筋根数:箍筋根数:一层:加密区长度=Hn/3+Hb+max(柱长边尺寸,Hn/6,500)=(3200-500)/3+500+550

15、=1950 非加密区长度=Hn-加密区长度=(3200-500)-1950=750 N=Round(1950/100)+Round(750/200)+1=25 二层:加密区长度=2*max(柱长边尺寸,Hn/6,500)+Hb =2*550+500=1600 非加密区长度=Hn-加密区长度=(3200-500)-1600=1100 N=Round(1600/100)+Round(1100/200)+1=23 三、四层同二层总根数:N=2+25+23*3=96根返回平法剪力墙配筋计算回总目录下面就以一个实例来计算墙的配筋:返回 剪力墙身表达形式为Qxx(x排),括号内为墙身所配置的水平钢筋与竖向

16、钢筋的排数(排数的规定见平法03G101-1第13页)。剪力墙身共有三种钢筋,水平钢筋、竖向钢筋和拉筋。端柱、小墙肢的竖向钢筋构造与框架柱相同,水平钢筋的计算比较简单,拉筋尺寸及根数要依据具体设计来进行计算。说明:1.剪力墙Q1,三级抗震,C25砼,保护层为15,各层楼板厚度均为1002.Lae,Lle 取值按03G101-1规定剪力墙水平钢筋构造剪力墙竖向分布钢筋端柱15端柱剪 力 墙 身 表编号标 高墙厚水平分布筋 垂直分布筋 拉 筋Q12排()30012200122006200基础顶面LaEllE楼板顶面llE楼板顶面基础层中间层(一、二层)顶层(三层)基础顶面返回手工计算结果如下:基础部分纵筋:b12L=基础内弯折+基础内高度+搭接长度Lle =240+(1200-100)+1.6*Lae =240+(1200-100)+1.6*35*12 =240+1772根数:N=排数*Round(墙净长-50*2/间距)+1 =2*Round(5200-50*2/200)+1 =2*27 =541772240返回一层:L=层高+上面搭接长度 Lle =3200+1.6*Lae =3200

展开阅读全文
