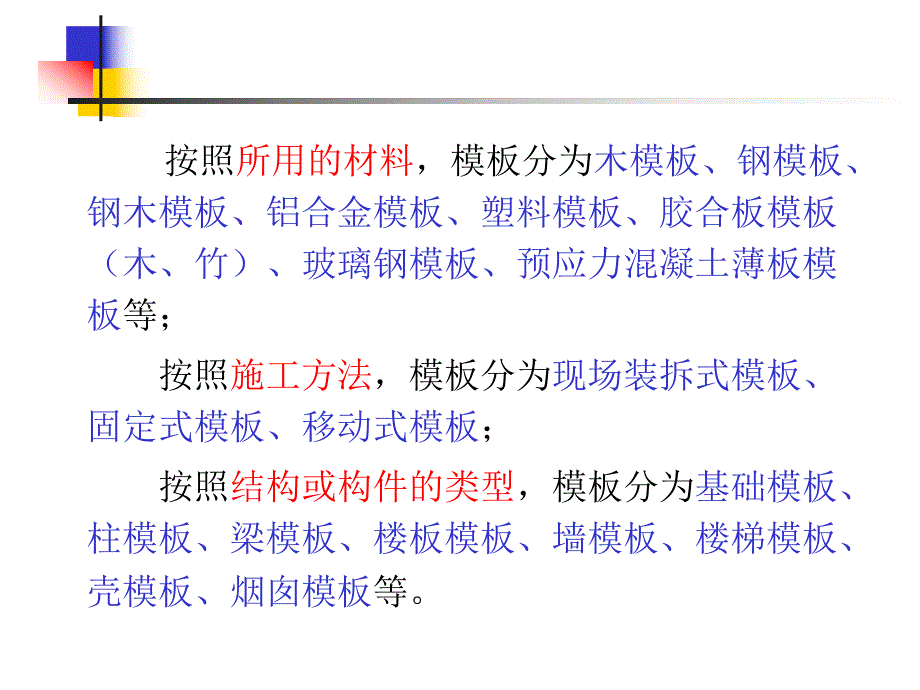

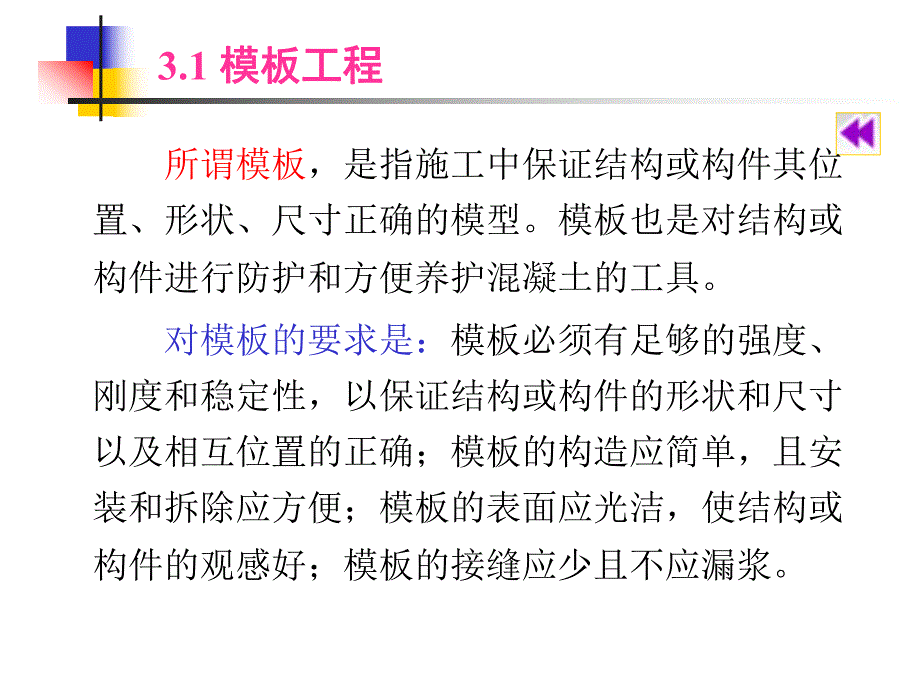

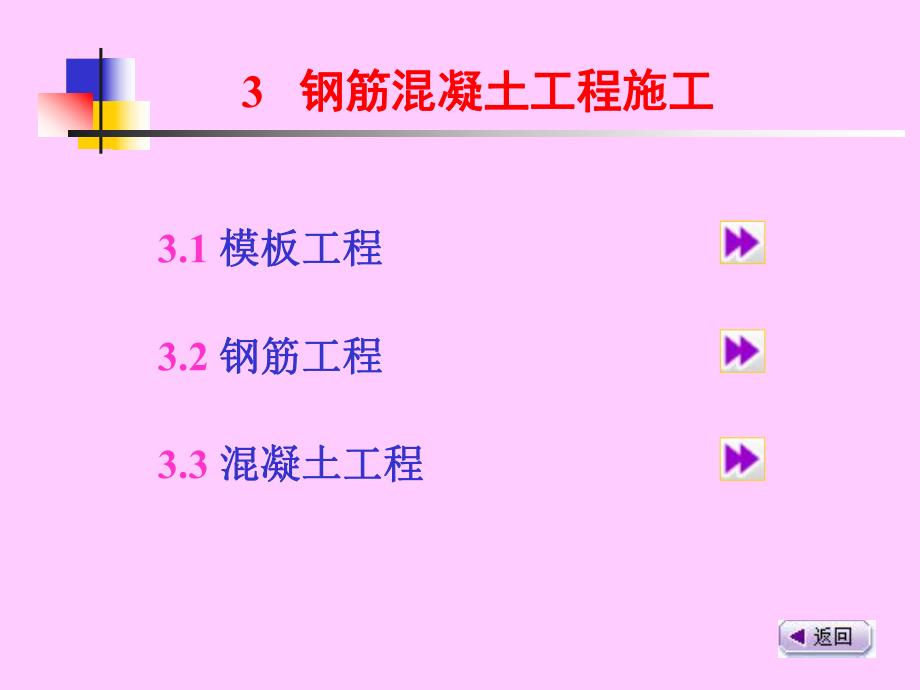

1、3 钢筋混凝土工程施工钢筋混凝土工程施工3.1 模板工程模板工程3.2 钢筋工程钢筋工程3.3 混凝土工程混凝土工程3.1 模板工程模板工程所谓模板，是指施工中保证结构或构件其位置、形状、尺寸正确的模型。模板也是对结构或构件进行防护和方便养护混凝土的工具。对模板的要求是：模板必须有足够的强度、刚度和稳定性，以保证结构或构件的形状和尺寸以及相互位置的正确；模板的构造应简单，且安装和拆除应方便；模板的表面应光洁，使结构或构件的观感好；模板的接缝应少且不应漏浆。按照所用的材料，模板分为木模板、钢模板、钢木模板、铝合金模板、塑料模板、胶合板模板（木、竹）、玻璃钢模板、预应力混凝土薄板模板等；按照施工方
2、法，模板分为现场装拆式模板、固定式模板、移动式模板；按照结构或构件的类型，模板分为基础模板、柱模板、梁模板、楼板模板、墙模板、楼梯模板、壳模板、烟囱模板等。(1)木模板 木模板由拼板和拼条组成，如图3.1所示。(2)组合钢模板组合钢模板由钢模板和配件两大部分组成。组合钢模板的模板部分包括平面模板、阴角模板、阳角模板和连接角模（图3.2），配件包括连接件和支承件（图3.3，图3.4）。3.1.1 几种常见的模板几种常见的模板(3)大模板大模板是指大尺寸的工具式定型模板，如图3.5所示。大模板由面板系统、支撑系统、操作平台以及附件组成。面板系统包括面板、水平加劲肋、竖楞。支撑体系主要是承受水平荷载
3、，防止模板倾覆，增加模板的刚度，包括支撑桁架和地脚螺丝操作平台包括平台架、脚手平台和防护栏杆。附件主要有穿墙螺栓和上口卡子。(4)滑升模板滑升模板由模板系统、操作平台系统和提升机具系统三部分组成，如图3.6所示。图3.1拼板的构造(a)一般拼板;(b)梁侧板的拼板1板条;2拼条 图3.2钢模板类型(a)平面模板;(b)阳角模板;(c)阴角模板;(d)连接角模1中纵肋;2中横肋;3面板;4横肋;5插销孔;6纵肋;7凸棱;8凸鼓;9U形卡孔;10钉子孔 图3.3钢模板连接件(a)U形卡连接;(b)L形插销连接;(c)钩头螺栓连接;(d)紧固螺栓连接;(e)对拉螺栓连接图3.4钢桁架示意图(a)整榀
4、式；(b)组合式 图3.5大模板构造示意图 图3.6滑升模板组成示意图 在现浇结构中，主要是柱、梁、板、墙等几种构件的模板。（1）柱模板柱模板由侧模板和支撑组成。（2）梁模板梁模板由侧模和底模以及支撑组成。（3）楼板模板楼板模板由底模和支撑组成。3.1.2 几种主要构件的模板几种主要构件的模板(4)墙模板墙模板由侧模板和支撑组成。墙模板安装应注意：要保证模板的垂直度，其支撑应与柱支撑成为整体。要解决好混凝土的侧压力问题。拆除模板的日期应根据构件的性质、用途和混凝土的凝结硬化速度以及施工气温等确定。模板的拆除应符合以下规定：非承重构件，应在混凝土强度能保证其表面及棱角不因拆除模板而受损坏时，方可
5、拆除；承重构件应在与结构相同、养护条件相同的试块达到表3.1规定的强度后方可拆除；3.1.3 模板的拆除模板的拆除 在拆除模板过程中，如发现混凝土有影响结构安全的质量问题时，应暂停拆除，经过处理后，方可继续拆除；已拆除模板及其支架的结构，应在混凝土强度达到设计强度后才能允许承受全部计算荷载。表表3.1整体式结构拆模时所需的混凝土强度整体式结构拆模时所需的混凝土强度 项次结构类型结构跨度（m）按设计混凝土强度的标准值百分率计（%）1板22，8850751002梁、拱、壳88751003悬臂梁构件22751003.2 钢筋工程钢筋工程钢筋进场应按验收批组织验收。钢筋应有产品合格证、出厂检验报告，每
6、捆钢筋均应有标牌，进场钢筋应按进场的批次和产品的抽样检验方案抽取试样作机械性能试验，合格后方可使用。3.2.1 钢筋的进场验收钢筋的进场验收钢筋冷拉是在常温下，以超过钢筋屈服强度的拉应力强力拉伸钢筋，使钢筋产生塑性变形，提高钢筋强度，节约钢材。钢筋的冷拉可以采用控制应力和控制冷拉率两种方法。3.2.2 钢筋的加工钢筋的加工钢筋的加工包括冷拉、冷拔、调直、除锈、切断、弯曲成型、绑扎、焊接、机械连接等。3.2.2.1 钢筋冷拉钢筋冷拉钢筋冷拔是使细钢筋（直径68mm）通过钨合金拔丝模孔进行强力拉拔，使钢筋产生塑性变形。由于其轴向被拉伸、径向被压缩，内部晶格变形，因而抗拉强度提高，但塑性降低。3.2
7、.2.2 钢筋冷拔钢筋冷拔钢筋调直是指将钢筋调整成为使用时的直线状态。钢筋调直宜用机械方法，也可采用冷拉方法。钢筋的切断可采用钢筋切断机或手动切断器。施工现场的钢筋容易生锈，应除去钢筋表面可能产生的颗粒状或片状老锈。3.2.2.3 钢筋调直、切断、除锈钢筋调直、切断、除锈弯曲成型是指用钢筋施工设备将其加工成设计图纸要求的形状。常用弯曲成型设备是钢筋弯曲成型机，也有的采用简易钢筋弯曲成型装置。3.2.2.4 弯曲成型弯曲成型绑扎是指在钢筋的交叉点用细铁丝将其扎牢使其成为钢筋骨架或钢筋网片，也可以使两段钢筋连接起来（绑扎连接）。3.2.2.5 绑扎绑扎用焊接方法将钢筋连接起来，与绑扎相比，可以改善
8、结构受力性能，提高工效，节约钢筋，降低成本。钢筋的焊接方法有：闪光对焊、电弧焊、电渣压力焊、电阻点焊、气压焊等。钢筋的焊接质量与钢材的可焊性、焊接工艺有关。3.2.2.6 焊接焊接(1)闪光对焊闪光对焊广泛用于钢筋接长及预应力钢筋与螺丝端杆的焊接。热轧钢筋宜优先采用闪光对焊。钢筋闪光对焊的原理（图3.7）是利用对焊机使两段钢筋接触，通过低电压的强电流，待钢筋被加热到一定温度变软后，进行轴向加压顶锻，形成对焊接头。(2)电弧焊电弧焊是利用弧焊机使焊条与钢筋之间产生高温电弧，使钢筋熔化而连接在一起，冷却后形成焊接接头。钢筋电弧焊的接头形式（图3.8）有：搭接接头、帮条接头、坡口接头、熔槽帮条焊接头
9、和水平钢筋窄间隙焊接头。(3)电渣压力焊 它多用于现浇混凝土结构构件内竖向钢筋（直径1440mm的HPB235、HRB335、HRB400级钢筋）的接长。焊接时，应先将钢筋端部约150mm范围内的铁锈及异物清除，然后逐步实施焊接。图3.7钢筋闪光对焊原理 1焊接的钢筋；2固定电极；3可动电极；4机座；5变压器；6手动顶压机构 图3.8钢筋电弧焊的接头形式(a)搭接焊接头；(b)帮条焊接头；(c)立焊的坡口焊接头;(d)平焊的坡口焊接头 钢筋的机械连接主要有套筒挤压连接和套筒螺纹连接。套筒螺纹连接又分锥套筒和直套筒两种。钢筋的机械连接应符合钢筋机械连接通用技术规程(JGJ 1072003)的要求
10、。(1)套筒挤压连接套筒挤压连接是把两根待接钢筋的端头先后插入一个钢套筒，然后用挤压机侧向分别挤压套筒数次，使套筒产生塑性变形并与带肋钢筋紧密咬合形成连接。3.2.2.7 机械连接机械连接(2)锥套筒螺纹连接锥套筒连接是利用锥形螺纹套筒将两根钢筋对接在一起，利用螺纹的机械咬合力传递应力。(3)直套筒螺纹连接这种连接是利用直螺纹套筒将两段钢筋对接在一起，也是利用螺纹的机械咬合力传递应力。直套筒螺纹连接可分为钢筋冷镦直螺纹连接、钢筋滚压直螺纹连接以及钢筋肋滚压直螺纹连接三种。钢筋的连接可以采取绑扎连接、焊接连接和机械连接等方式。规范规定，纵向受力钢筋的连接方式应符合设计要求。(1)绑扎连接绑扎连接
11、是用2022号铁丝将两段钢筋扎牢使其连接起来而达到接长的目的。3.2.3 钢筋的连接接头钢筋的连接接头当纵向受拉钢筋的绑扎搭接接头面积百分率不大于25%时，其最小搭接长度应符合表3.2的规定。当纵向受拉钢筋搭接接头面积百分率大于25%、但不大于50%时，其最小搭接长度应按表3.2中数据乘以系数1.2取用；当接头面积百分率大于50%时，应乘以系数1.35取用。表表3.2纵向受拉钢筋的最小搭接长度纵向受拉钢筋的最小搭接长度 钢 筋 类 型 混凝土强度等级 C15C20C25C30C35C40光圆钢筋HPB235级45d35d30d25d带肋钢筋 HRB335级55d45d35d30dHRB400级
12、RRB400级55d40d35d(2)焊接连接与机械连接接头 当受力钢筋采用机械连接接头或焊接接头时，设在同一构件内的接头宜相互错开。纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35d且不小于500mm，凡接头中点位于该连接区段长度内的接头均属于同一连接区段。同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求 3.3 混凝土工程混凝土工程施工配料中影响混凝土质量的主要原因是：称量不准确；不考虑施工现场砂、石骨料的含水量变化。(1)混凝土施工配合比所谓混凝土施工配合比是指混凝土在施工过程中所采用的配合比。3.3.1 混凝土施工配料混凝土施工配料调整按以下步骤进行：设试验室配合比为：
13、水泥 砂子 石子=1 x y，现场砂子含水率为Wx，石子含水率为Wy，则施工配合比调整为：1 x（1+Wx）y（1+Wy）。(2)施工配料 为严格控制混凝土的配合比，原材料的计量必须准确。对称量用的各种计量设备要定期校验，对粗、细骨料含水量应经常测定，雨天施工时，应增加测定次数。(3)外加剂、掺合料的使用混凝土中掺用外加剂的质量及应用技术应符合现行国家标准混凝土外加剂(GB 8076)、混凝土外加剂应用技术规范(GB 501192003)等和有关环境保护的规定。混凝土中掺用矿物掺合料的质量应符合现行国家标准用于水泥和混凝土中的粉煤灰(GB 1596)等的规定。混凝土搅拌机分为自落式和强制式两类
14、。搅拌机的搅拌原理以及适用范围见表3.3。混凝土搅拌机以其出料容量标定其规格。选择混凝土搅拌机型号，要根据工程量大小、施工组织手段、混凝土技术参数等因素确定。3.3.2 混凝土的现场搅拌混凝土的现场搅拌3.3.2.1 混凝土搅拌机混凝土搅拌机表表3.3搅拌机的搅拌原理以及适用范围搅拌机的搅拌原理以及适用范围 类别搅拌原理机型适用范围自落式筒身旋转，带动叶片将物料提高，在重力作用下物料自由坠下，重复进行。物料互相穿插、翻拌、混合 鼓形流动性及低流动性混凝土 锥形流动性、低流动性及干硬性混凝土强制式筒身固定，叶片旋转，对物料施加剪切、挤压、翻滚、滑动、混合立轴 低流动性或干硬性混凝土 卧轴（1）混
15、凝土搅拌时间从全部材料投入搅拌筒起，到开始卸料为止所经历的时间称为搅拌时间。混凝土搅拌的最短时间可参考表3.4。3.3.2.2 搅拌作业搅拌作业（2）投料顺序 施工中常用的投料顺序有：一次投料法、二次投料法、水泥裹砂法等。一次投料法。它是将砂、水泥、石和水同时投入搅拌机搅拌筒进行搅拌。水泥应夹放在砂、石之间以减少水泥飞扬。二次投料法。它可分为预拌水泥砂浆法和预拌水泥净浆法。（3）进料容量进料容量是将搅拌前各种材料的体积累加起来的容量即干料容量。进料容量约为出料容量的1.41.8倍（一般取1.5倍）。（4）搅拌要求 严格执行混凝土施工配合比，及时进行混凝土施工配合比的调整。严格进行各原材料的计量
16、。搅拌前应充分润湿搅拌筒，搅拌第一盘混凝土时应按配合比对粗骨料减量。控制好混凝土搅拌时间。按要求检查混凝土坍落度并反馈信息。严禁随意加减用水量。搅拌好的混凝土要卸净，不得边出料边进料。搅拌完毕或间歇时间较长，应清洗搅拌筒。搅拌筒内不应有积水。保持搅拌机清洁完好，做好其维修保养。表表3.4混凝土搅拌的最短时间（混凝土搅拌的最短时间（s）混凝土坍落度（mm）搅拌机类型搅拌机容量（L）25025050050030 自落式90120150强制式609012030 自落式9090120强制式606090(1)运输要求混凝土应及时运至浇筑地点。为保证混凝土的质量，对混凝土运输的基本要求是：混凝土运输过程中要能保持良好的均匀性，不离析、不漏浆；保证混凝土具有所规定的坍落度；使混凝土在初凝前浇筑完毕；保证混凝土浇筑的连续进行。3.3.3 混凝土的现场运输混凝土的现场运输(2)运输工具 垂直运输多采用塔吊、井架、龙门架或混凝土泵等。地面水平运输可采用双轮手推车、机动翻斗车、混凝土搅拌运输车或自卸汽车。楼面水平运输可用双轮手推车、皮带运输机，塔吊和混凝土泵也可以解决一定的水平运输。(3)运输时间运输时应将
