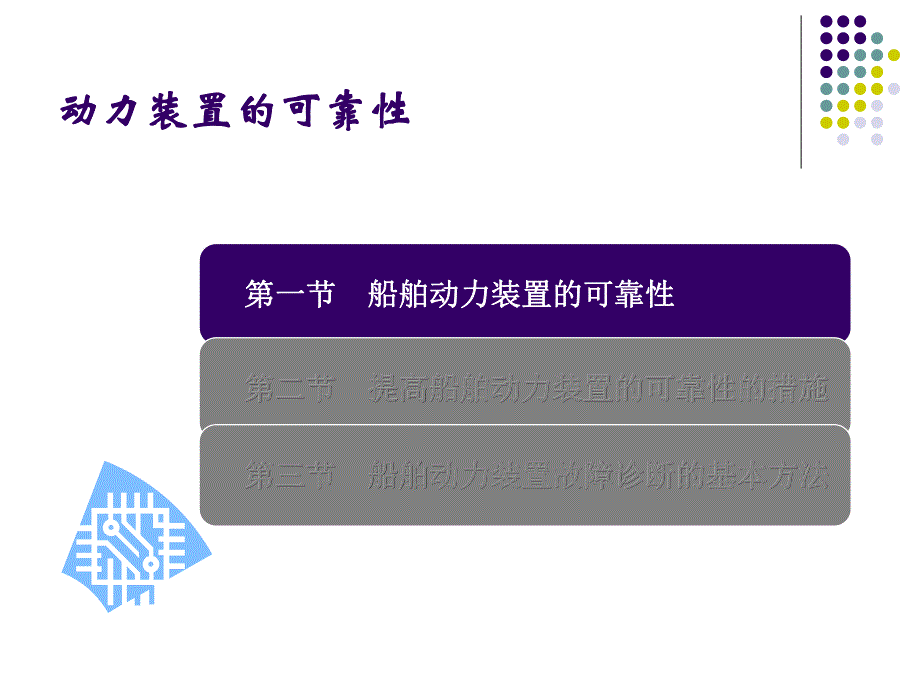

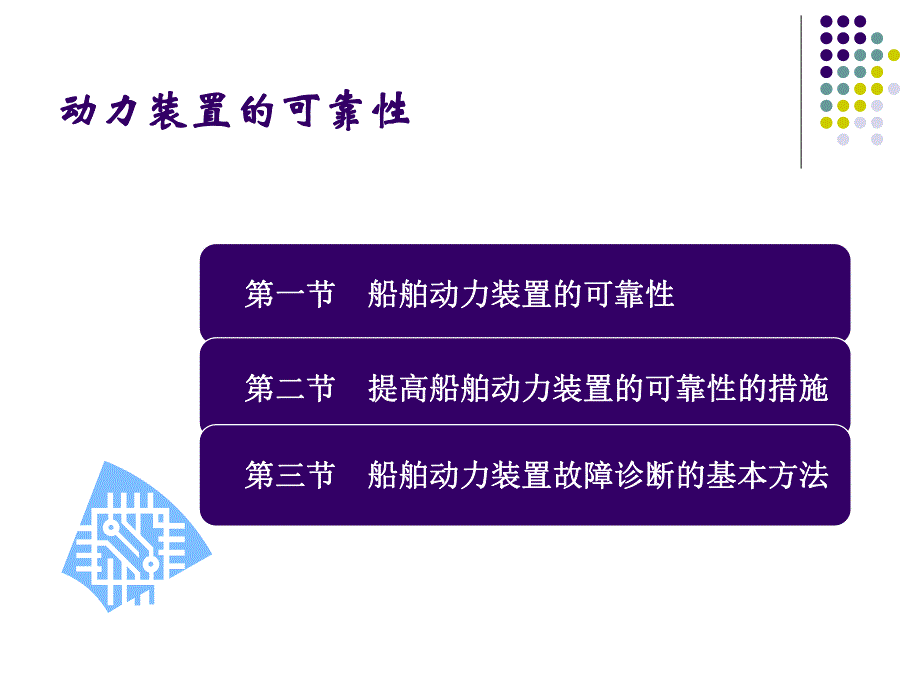

1、 Chapter 5船舶动力装置的可靠性与船舶动力装置的可靠性与故障诊断方法故障诊断方法Reliability and Fault Diagnosis of Marine Propulsion Installation 动力装置的可靠性动力装置的可靠性 第一节第一节 船舶动力装置的可靠性船舶动力装置的可靠性 第二节第二节 提高船舶动力装置的可靠性的措施提高船舶动力装置的可靠性的措施 第三节第三节 船舶动力装置故障诊断的基本方法船舶动力装置故障诊断的基本方法动力装置的可靠性动力装置的可靠性 第一节第一节 船舶动力装置的可靠性船舶动力装置的可靠性 第二节第二节第二节第二节第二节第二节 提高船舶动力
2、装置的可靠性的措施提高船舶动力装置的可靠性的措施提高船舶动力装置的可靠性的措施提高船舶动力装置的可靠性的措施提高船舶动力装置的可靠性的措施提高船舶动力装置的可靠性的措施 第三节第三节第三节第三节第三节第三节 船舶动力装置故障诊断的基本方法船舶动力装置故障诊断的基本方法船舶动力装置故障诊断的基本方法船舶动力装置故障诊断的基本方法船舶动力装置故障诊断的基本方法船舶动力装置故障诊断的基本方法 The essential conception and the fault curve基本概念可靠性可靠性 “产品在规定条件下和规定时间内，完成规定功能的能力”。属于定性概念。“产品”可靠性研究的对象，如元件
3、、器件和系统 “规定条件”如外界条件、使用工况、使用方法和维护条件等；“规定时间”产品工作期限，如时间的累积值、距离、次数等 “规定功能”规定条件下完成规定工作而不发生故障 对船舶动力装置而言，可以理解为 产品：整个动力装置 规定条件：环境条件（如温度、湿度、振动、负荷、航行条件）；要求的操作、管理和维护条件 规定时间：通常取两次大修的间隔时间 规定功能：达到运行指标如P、n、油耗、蒸发量、装卸能力、防污能力可靠度可靠度R(t)产品在规定条件下，规定时间内完成规定功能的概率。属于定量的概念。同类产品可靠度的近似公式 R(t)=(N-n(t)/N N:产品的总数 n(t):规定时间t内发生故障的
4、产品数 例如，某产品规定时间10000h，可靠度为0.95,说明该产品约有95%的产品可以工作10000h。特点：规定时间越长，可靠度越小不可靠度不可靠度F(t)（也称为故障概率）（也称为故障概率）产品在规定条件下规定时间内，丧失规定功能的概率 同类产品的不可靠度 F(t)=n(t)/N 特点：规定时间越短，不可靠度越小故障率（用故障率（用 表示）表示）（t）=NR(t)R(t+t)/NR(t)t t:时间区间 NR(t)：在t时刻仍可继续工作的产品 NR(t+t)：在（t+t）时刻仍可继续工作的产品 当t0时，则（t）=-1/R(t)dR(t)/dt=-R(t)/R(t)两边同时积分得：(见
5、教材）当(t)=常数时，R(t)=e-t 故障率分为平均故障率和瞬时故障率 平均故障率=某一时间内的总故障数/某一时间内的总工作时间 当t0时的故障率称为瞬时故障率。平均寿命平均寿命产品工作到发生故障的时间平均值。可维修产品：两次故障的时间平均值。不可维修产品：从开始工作到发生故障的平均工作时间。维修性维修性 维修：为使产品维持在可使用状态所作的一切工作 维修度：产品按照要求进行维修，能保持或恢复到完成规定功能的概率。就船舶而言，维修产品通常为成本高、结构复杂、耐用的产品。如，缸套、活塞、泵、喷油器。不维修产品通常为成本低、结构简单的零部件。如螺栓、螺帽、垫圈、填料等常用消耗品。称作物料。维修
6、度表征了产品修理的难易程度。维修度高的产品，可弥补可靠性不足的缺陷。故障率曲线故障率曲线(也称浴盆曲线）也称浴盆曲线）产品的故障率随时间变化的规律。见图1 早期故障期 故障率较高的原因：设计不合理、制造缺陷、安装不当、磨合不当 偶然故障期 故障率较低，但很难预测，需着重研究。原因往往与工作环境、管理不当有关 耗损故障期 故障率较高的原因：产品的疲劳、磨损、老化 图图1 故障率曲线故障率曲线船舶的特殊性船舶的特殊性 1.船用产品在陆地难以充分模拟试验 2.产品数量少、更新快 3.零部件多，质量、功能各异，所需知识面广 4.设备使用环境苛刻、多变 5.故障的排除和修理很难得到陆上支持，船员能力有限
7、 6.修理时间紧，条件差。特别是在风浪天 7.数据收集整理欠缺，对故障的了解欠缺航行的可靠性航行的可靠性船舶故障的不同定义：a.达不到正常航速，应用于班轮 b.不能维持最低航速，应用于大风浪天 c.失去操纵性，应用于靠离码头、窄水道船舶航行可靠性分析 1）操纵性：中速机高于低速机 据目前的资料统计，低速机为0.988，中速机为0.991 2）全损船的数量和吨位在增加，见表1 3）全损船中，散货船占的比例大，见表2 4）全损船中，人为因素造成故障占的比例大，约80%5）全损船中，老龄船占的比例大，90%以上为1 5年以上 的老龄船。表表1 19871991年世界全损船舶统计年世界全损船舶统计全损
8、艘数全损总吨位占世界船舶总吨位的百分比198713911789730.319881477758560.2198915610780770.37199013912211250.3199118217084640.4表表2 19871991 年世界全损船舶按船型统计年世界全损船舶按船型统计198719881989船型艘总吨艘总吨艘总吨油船91316361113144371191331346429散货船和混装船24639834548133654171630633728其它船型106407503351264978316412745827643总计139117897310014777585610015610
9、78077100表表2 19871991 年世界全损船舶按船型统计年世界全损船舶按船型统计19901991船型艘总吨艘总吨油船14224884182050166329散货船和混装船19704615582772007742其它船型1062916262413548672429总计13912211251001821708464100船舶机械故障分析船舶机械故障分析各种机械故障中，主机故障占的比例大，约占38%。表3 各种机械发生故障的比例机械种类主机柴油发电机机舱辅机甲板辅机各管路阀电动机其它说明人小时（）36.619.317.912.35.12.56.3 故障总次数为7521故障次数（）3815.
10、710.913.78.13.99.7船舶机械故障分析船舶机械故障分析主机故障中，材质问题和污损问题占的比例大，分别为24.3%和24.7%。表4 按主机故障原因分类的发生故障的比例（%）设计问题材料问题安装问题操作问题自然磨损腐蚀污损振动管理问题1.924.37.49.510.510.424.710.01.3船舶机械故障分析船舶机械故障分析柴油机部件故障中，低速机的十字头轴承、气缸盖、增压器和活塞；中速机的主轴承、增压器、连杆大端轴承和活塞占的比例大。表51 柴油机部件发生故障的比例劳氏船级社中国远洋运输总公司低速中速主机柴油发电机气缸盖14.64.913.713.15气缸套6.14.81.9
11、21.31活塞11.810.419.26.57气缸体4.31.9气阀2.68.53.842.63资料来源故障部位船舶机械故障分析船舶机械故障分析表52 柴油机部件发生故障的比例劳氏船级社中国远洋运输总公司低速中速主机柴油发电机十字头轴承18.70.27.69连杆大端轴承8.111.111.84曲轴、主轴承3.813.411.5234.2燃油泵1.12.37.693.94泵传动装置00.7传动齿轮2.35.77.696.57增压器12.611.75.763.94凸轮轴1.84.41.92资料来源故障部位船舶机械故障分析船舶机械故障分析表53 柴油机部件发生故障的比例劳氏船级社中国远洋运输总公司低
12、速中速主机柴油发电机机座0.27.4曲轴箱0.10.95.76机架2.10.91.31调速器0.22.13.94基座1.21.8扫气通道1.00.2贯穿螺栓3.84操纵系统1.92连杆螺栓6.57其它7.46.77.554.03资料来源故障部位部件及系统故障影响重要性分析部件及系统故障影响重要性分析u柴油机动力装置的故障分布在所有部件和分系统之中，由于在分系统中处于不同的位置，因此对柴油机动力装置的整体影响也不相同。u了解各部件故障的相互影响和对整体可靠性的影响，可以掌握各部件的重要程度,从而为提高整个动力装置的可靠性提供足够依据。动力装置的可靠性动力装置的可靠性 第一节第一节第一节第一节第一
13、节第一节 船舶动力装置的可靠性船舶动力装置的可靠性船舶动力装置的可靠性船舶动力装置的可靠性船舶动力装置的可靠性船舶动力装置的可靠性 第二节第二节 提高船舶动力装置的可靠性的措施提高船舶动力装置的可靠性的措施 第三节第三节第三节第三节第三节第三节 船舶动力装置故障诊断的基本方法船舶动力装置故障诊断的基本方法船舶动力装置故障诊断的基本方法船舶动力装置故障诊断的基本方法船舶动力装置故障诊断的基本方法船舶动力装置故障诊断的基本方法 The measures of improving the reliability影响动力装置可靠性的因素影响动力装置可靠性的因素.制造：材质、加工精度、工艺.管理：按要求
14、操作，保证工作环境，及时保养、维修表表6 影响动力装置可靠性的因素影响动力装置可靠性的因素设计制造管理推断营运特点和工作条件原材料使用操作选用设备的质量和数量加工机械文件管理系统设计、储备度及可靠度分配制造工艺维修制度安全系数和部件的降级使用装配工艺维修工艺设计数据的选取试验方法备件管理配套和布局质量检查方法人员培训人机工程质量管理道德观念和思想状况维修性作业人员管理使用环境标准化、简单化、自动化包装、运输、储藏合理选用系统的联接方式串联系统合理选用系统的联接方式串联系统 n个独立部件组成一个系统，若其中一个部件发生故障，系统就发生故障。如，主机轴系桨 可靠度：R(t)=R1(t)R2(t)R
15、n(t)特点：a.系统可靠度部件可靠度 b.部件越多，系统可靠度越大 c.部件越多，成本越高，机舱饱和度越大 A1A2An合理选用系统的联接方式并联系统合理选用系统的联接方式并联系统 固定式联接热态备用 备用部件和基本部件预先都联入系统，同时投入工作。如机动航行，增开一台发电机 特点：部件运行时间长，系统可靠性变差 固定式联接冷态备用 备用部件预先联入系统，在基本部件发生故障后，投入工作。如，备用泵、双联滤器等 特点：运动部件运行时间短，系统可靠性好 流动式备用 基本部件发生故障后，才将备用部件联入系统 如船上备用活塞、气缸、喷油器等备件 应用场合：系统有多个相同基本部件合理选用系统的联接方式
