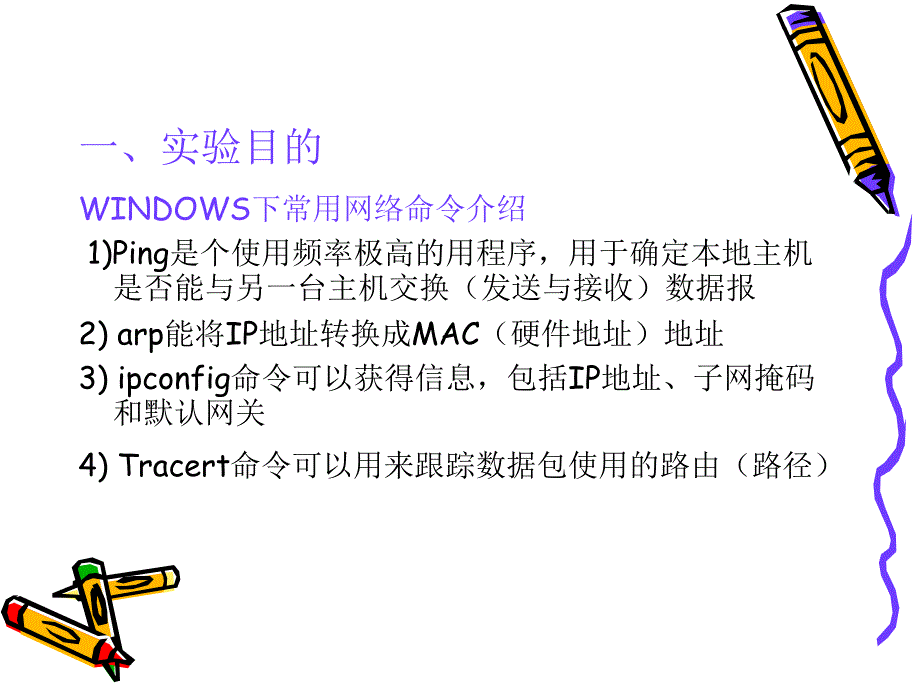

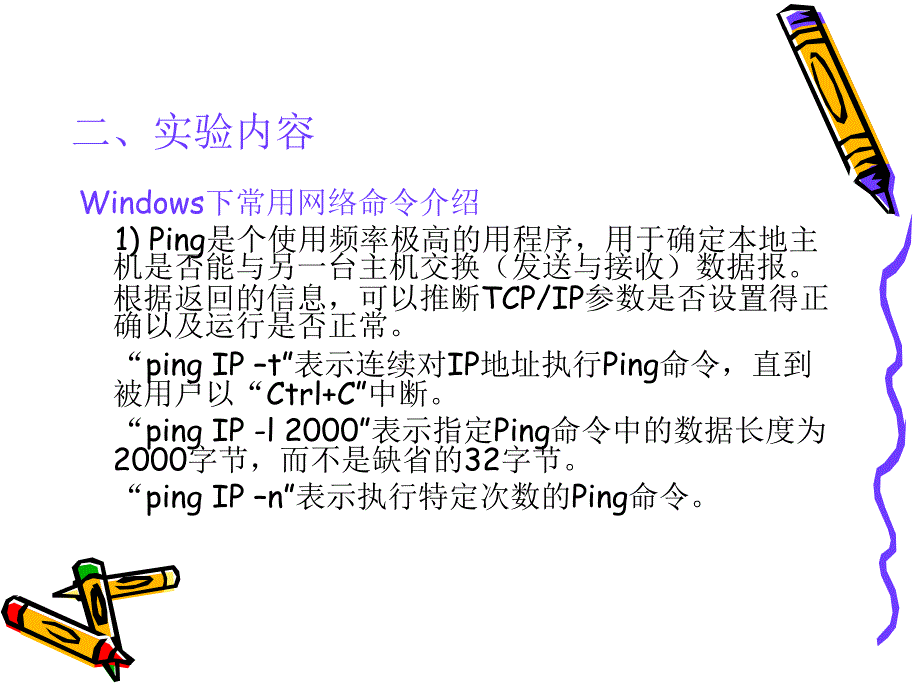

1、实验一一、实验目的WINDOWS下常用网络命令介绍 1)Ping是个使用频率极高的用程序，用于确定本地主机是否能与另一台主机交换（发送与接收）数据报2)arp能将IP地址转换成MAC（硬件地址）地址3)ipconfig命令可以获得信息，包括IP地址、子网掩码和默认网关4)Tracert命令可以用来跟踪数据包使用的路由（路径）二、实验内容Windows下常用网络命令介绍 1)Ping是个使用频率极高的用程序，用于确定本地主机是否能与另一台主机交换（发送与接收）数据报。根据返回的信息，可以推断TCP/IP参数是否设置得正确以及运行是否正常。“ping IP t”表示连续对IP地址执行Ping命令，
2、直到被用户以“Ctrl+C”中断。“ping IP-l 2000”表示指定Ping命令中的数据长度为2000字节，而不是缺省的32字节。“ping IP n”表示执行特定次数的Ping命令。2)arp能将IP地址转换成MAC（硬件地址）地址。“arp a”显示所有当前的 arp缓存记录；“arp s ip地址 mac 地址”这个命令是加入一条IP对应的MAC的记录，而且记录是静态的；利用此功能可实现IP地址与MAC地址的捆绑。“arp d ip 地址”这个命令是将arp缓存中指定IP的记录删除。3)ipconfig命令可以获得信息，包括IP地址、子网掩码和默认网关。“ipconfig”当不带任
3、何参数选项时，为每个已经配置了的接口显示IP地址、子网掩码和缺省网关值。“ipconfig/all”当使用all选项时，ipconfig能为DNS和WINS服务器显示它已配置且要使用的附加信息（如IP地址等），并且显示内置于本地网卡中的物理地址（MAC）。如果IP地址是从DHCP服务器租用的，ipconfig将显示DHCP服务器的IP地址和租用地址预计失效的日期。4)Tracert命令可以用来跟踪数据包使用的路由（路径）。该用程序跟踪的路径是源计算机到目的计算机的一条路径，不能保证或认为数据包总遵循这个路径。Tracert的使用很简单，只需要在Tracert后面跟一个IP地址径。步骤1 本实验
4、的网络连接图如图1所示:将直通双绞线的一端接到交换机上，另一端接到将直通双绞线的一端接到交换机上，另一端接到PC机上的网卡上，此时交换机对应的端口指示灯应变机上的网卡上，此时交换机对应的端口指示灯应变亮。亮。图图1.网络连接图网络连接图 三、实验步骤 步骤2 IP 地址的配置 在WIN2000 Profession操作系统下，右键选择“网上邻居”“属性”右键选择“本地连接”“属性”选择“Internet协议”“属性”在常规里选择“使用下面的IP地址”在IP地址框中填入“192.168.10.1”（注：实验中的IP地址范围为：192.168.10.X,其中X为1-60，本实验中以192.168.
5、10.1为例）子网掩码中填入“255.255.255.0”“默认网关”填入“192.168.10.254”选择“使用下面的DNS服务器地址”在“首选DNS服务器”框中填入“202.102.192.68”“确定”。（注：DNS服务器地址是在使用域名服务时才需要填写的，DNS是将计算机域名和IP地址进行转换，网关和DNS都是根据实际要求来填入地址，此实验中不填也可以）点击“确定”，“确定”。如图2所示。在WIN2000 Profession操作系统下，右键选择“我的电脑”“属性”选择“网络标识”“属性”在“计算机名”框中输入计算机名“user1”隶属于选“工作组”填“workgroup”“确定”。
6、如图3所示。步骤3 计算机名的配置步骤4 ARP协议的测试每台机器完成上述配置后，可进行如下测试。(1)进入MS-DOS方式点击“开始”“运行”，在对话框中填入“cmd”,点“确定”。(2)在MS-DOS方式下执行如下命令：arp a显示如下结果No ARP Entries Found(3)在MS-DOS方式下执行如下命令：（注192.168.10.2为另一台机器的IP地址）ping 192.168.10.2然后再用arp-a命令查看，显示结果大致如图4所示：结果中的MAC地址为user2主机的地址，在user2主机上用ipconfig/all命令可以验证，显示结果如图5所示：步骤5 在“网上邻居“里查看其它的IP计算机 双击“网上邻居”，双击“邻近的计算机”就能看到在同一工作组里的其它计算机，如图6所示：双击“我的电脑”，在某一个盘符或某一个文件夹上右击“属性”，点选“共享”选项卡，点击“共享该文件夹”，这样别的主机就可以共享你的资源。思考题简介ARP协议原理
