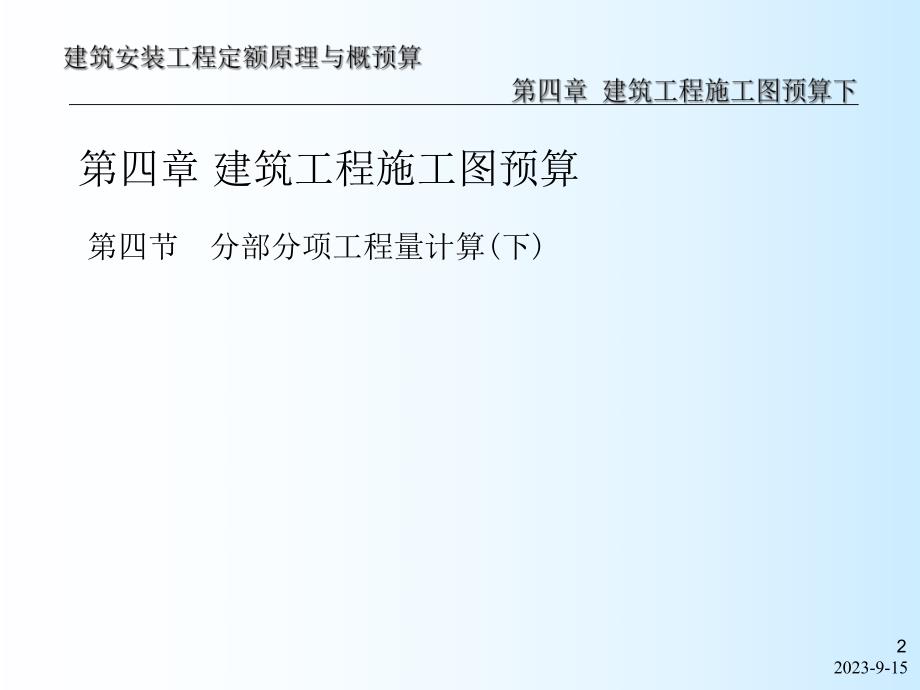

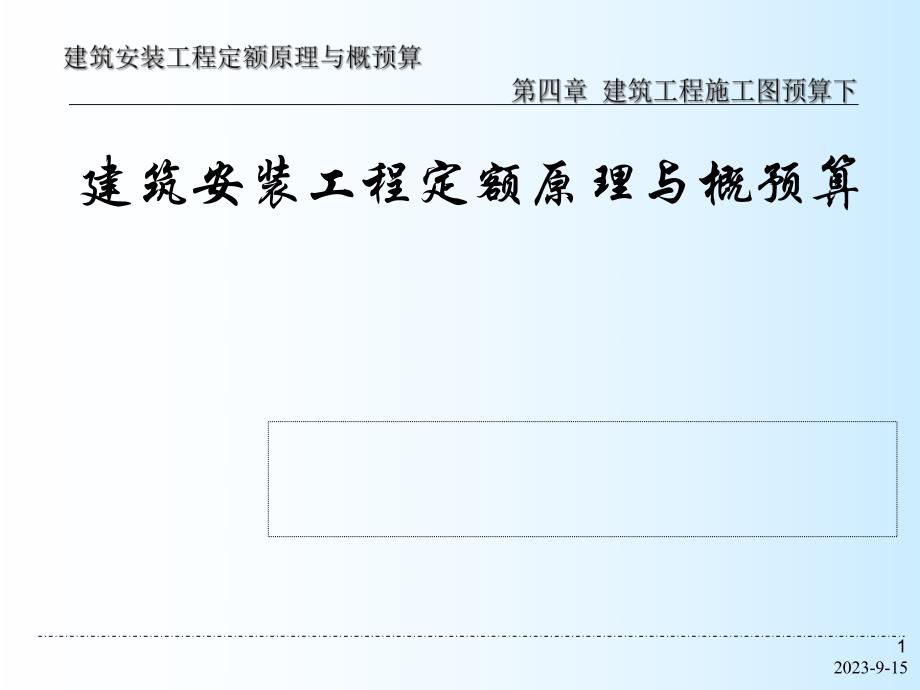

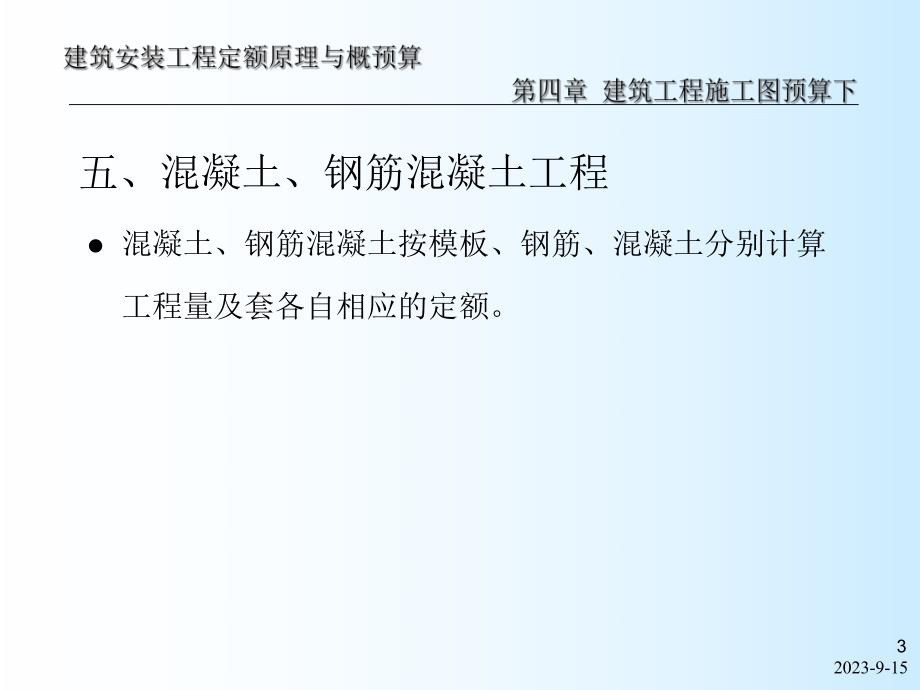

1、2023-9-151建筑安装工程定额原理与概预算2023-9-152第四章 建筑工程施工图预算第四节 分部分项工程量计算(下)2023-9-153五、混凝土、钢筋混凝土工程l混凝土、钢筋混凝土按模板、钢筋、混凝土分别计算工程量及套各自相应的定额。2023-9-1541模板工程量计算(1)现浇混凝土及钢筋混凝土模板1)现浇混凝土及钢筋混凝土模板工程量,除另有规定者外,均应区别模板的不同材质,按混凝土与模板接触面的面积,以平方米计算。2)现浇钢筋混凝土柱、粱、板、墙的支模高度(即室外地坪至板底或板面至板底之间的高度)以3.6m以内为准,超过3.6m以上部分,另按超过部分计算增加支撑工程量。2023

2、-9-1553)现浇钢筋混凝土墙、板上单孔面积在0.3m2以内的孔洞,不予扣除,洞侧壁模板亦不增加;单孔面积超过0.3m2时,应予扣除,洞侧壁模板面积并人墙、板模板工程量之内计算。4)现浇钢筋混凝土框架分别按梁、板、柱、墙有关规定计算,附墙柱并入墙内工程量计算。5)柱与梁、柱与墙、梁与梁等连接的重叠部分以及伸入墙内的梁头、板头部分,均不计算模板面积。6)构造柱外露面均应按图示外露部分计算模板面积。构造柱与墙接触面不计算模板面积。2023-9-1567)现浇钢筋混凝土悬挑板(雨篷、阳台)按图示外挑部分尺寸的水平投影面积计算。挑出墙外的牛腿梁及板边模板不另计算。8)现浇钢筋混凝土楼梯,以图示露明面

3、尺寸的水平投影面积计算,不扣除小于200mm 楼梯井所占面积。楼梯的踏步、踏步板、平台梁等侧面模板,不另计算。2023-9-1579)混凝土台阶不包括梯带,按图示台阶尺寸的水平投影面积计算,台阶端头两侧不另计算模板面积。10)现浇混凝土小型池槽按构件外围体积计算,池槽内、外侧及底部的模板不另计算,2023-9-158(2)预制钢筋混凝土模板l1)预制钢筋混凝土模板工程量,除另有规定者外均按混凝土实体体积以立方米计算。l2)小型池槽按外形体积以立方米计算。l3)预制桩按虚体积(不扣除桩尖虚体积部分)计算。2023-9-159(3)构筑物钢筋混凝土模板l构筑物钢筋混凝土模板工程量应区别现浇、预制和

4、构件类别分别计算。l1)烟囱,钢筋混凝土烟囱应按基础和筒身分别计算。基础模板工程量按模板与混凝土接触面积计算,筒身按混凝土体积计算。l2)水塔模板工程量按基础、塔身、水箱分别均以与混凝土接触面积计算。2023-9-1510l3)大型池槽等分别按基础、墙、板、梁、柱等有关规定计算并套相应定额项目。l4)液压滑升钢模板施工的烟囱、水塔塔身、贮仓等,均按混凝土体积,以立方米计算。l5)预制倒圆锥形水塔罐壳模板按混凝土体积,以立方米计算,预制倒圆锥形水塔罐壳 组装、提升、就位,按不同容积以座计算。2023-9-15112钢筋工程量计算l(1)钢筋工程应区别现浇、预制构件、不同钢种和规格,分别按设计长度

5、乘以单位重量,以吨计算。l(2)计算钢筋工程量时,设计已规定钢筋搭接长度的,按规定搭接长度计算;设计未规定搭接长度的,已包括在钢筋的损耗率之内,不另计算搭接长度,钢筋电渣压力焊接、套筒挤压等接头,以个计算。l(3)先张法预应力钢筋,按构件外形尺寸计算长度,后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度,并区别不同的锚具类型,分别按下列规定计算:2023-9-1512l1)低合金钢筋两端采用螺杆锚具时,预应力钢筋按预留孔道长度减0.35m,螺杆另行 计算。l2)低合金钢筋一端采用镦头插片,另一端螺杆锚具时,预应力钢筋长度按预留孔道长度计算,螺杆另行计算。l3)低合金钢筋一端采用镦头插片,另

6、一端采用绑条锚具时,预应力钢筋增加0.15m,两端均采用绑条锚具时预应力钢筋共增加0.3m计算。l4)低合金钢筋采用后张混凝土自锚时,预应力钢筋长度增加0.35m计算。2023-9-1513l5)低合金钢筋或钢绞线采用JM、XM、QM型锚具,孔道长度在20m以内时,预应力钢筋长度增加1m;孔道长在20m以上时预应力钢筋长度增加1.8m计算。l6)碳素钢丝采用锥形锚具,孔道长在20m以内时,预应力钢筋长度增加1m;孔道长在20m以上时,预应力钢筋长度增加1.8m。l7)碳素钢丝两端采用镦粗头时,预应力钢丝长度增加0.35m计算。l8)钢筋混凝土构件预埋铁件工程量,按设计图示尺寸以吨计算。2023

7、-9-15143现浇混凝土工程量计算l(1)混凝土工程量除另有规定者外,均按图示尺寸实体体积以立方米计算。不扣除构件内钢筋、预埋铁件及墙、板中0.3m2内的孔洞所占体积。2023-9-1515(2)基础1)有梁带形混凝土基础,其梁高与梁宽之比在4:1以内的,按有梁式带形基础计算;超过4:1时,其基础底板按板式基础计算,上部按墙计算。2)箱式满堂基础应分别按无梁式满堂基础、柱、墙、梁、板有关规定计算,套相应的定额项目。3)设备基础除块体以外,其他类型设备基础分别按基础、粱、柱、板、墙等有关规定计算,套相应的定额项目。4)独立柱基、桩承台:按图示尺寸实体体积以立方米算至基础扩大顶面。2023-9-

8、1516(3)柱l按图示断面尺寸乘以柱高以立方米计算。柱高按下列规定计算:1)有梁板的柱高,应自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算。2)无梁板的柱高,应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。3)框架柱的柱高应自柱基上表面至柱顶高度计算。4)构造柱按全高计算,与砖墙嵌接部分的体积并入柱身体积内计算。5)依附柱身上的牛腿,并入柱身体积内计算。2023-9-1517(4)梁l按图示断面尺寸乘以粱长以立方米计算。梁长按下列规定确定:1)梁与柱连接时,梁长算至柱侧面,2)主梁与次梁连接时,次梁长算至主梁侧面。伸入墙内梁头、梁垫体积并入梁体积内计算;3)圈梁、过梁

9、应分别计算,按图示长度乘以断面面积以体积计。2023-9-1518(5)板l按图示面积乘以板厚以立方米计算(梁板交接处不得重复计算)。其中:l1)有梁板包括主、次梁与板,按梁、板体积之和计算。l2)无梁板按板和柱帽体积之和计算。l3)平板按板实体体积计算。l4)现浇挑檐天沟与板(包括屋面板、楼板)连接时,以外墙为分界线,与圈梁(包括其他梁)连接时,以梁外边线为分界线。外墙边线以外或梁外边线以外为挑檐天沟。l5)各类板伸人墙内的板头并入板体积内计算。l6)预制板补现浇板缝时,按平板计算。2023-9-1519(6)墙l按图示中心线长度乘以墙高及厚度以立方米计算,应扣除门窗洞口及0.3m2以外孔洞

10、的体积,墙垛及突出部分并入墙体积内计算。2023-9-1520(7)楼梯l整体楼梯包括休息平台、平台梁、斜梁及楼梯的连接梁,按水平投影面积计算,不扣除宽度小于500mm的楼梯井,伸人墙内部分不另增加。2023-9-1521(8)阳台、雨篷(悬挑板):l按伸出外墙的水平投影面积计算,伸出外墙的牛腿不另计算。带反挑檐的雨篷按展开面积并入雨篷内计算。2023-9-1522(9)栏杆、栏板:l栏杆按净长度以延长米计算,伸入墙内的长度已综合在定额内。l栏板以立方米计算,伸入墙内的栏板,合并计算。2023-9-1523(10)预制钢筋混凝土框架柱梁现浇接头,l按设计规定断面和长度以立方米计算。2023-9

11、-15244预制混凝土工程量计算1)混凝土工程量均按图示尺寸实体体积以立方米计算,不扣除构件内钢筋、铁件及小于0.3m2以内孔洞面积。2)预制桩按全长(包括桩尖)乘以桩断面以立方米计算(空心桩应扣除孔洞体积),3)混凝土与钢杆件组合的构件,混凝土部分按构件实体积以立方米计算,钢构件部分按吨计算,分别套相应的定额。2023-9-15255构筑物钢筋混凝土工程量计算l构筑物混凝土除另有规定者外,均按图示尺寸扣除门窗洞口及0.3m2以外孔洞所占体积,以实体体积计算。2023-9-1526(1)水塔(按槽底、筒身及塔顶分别计算):1)筒身与槽底以槽底连接的圈梁底为界,以上为槽底,以下为筒身。2)筒式塔

12、身及依附于筒身的过粱、雨篷挑檐等并入筒身体积内计算,柱式塔身、柱、梁合并计算。3)塔顶及槽底:塔顶包括顶板和圈梁,槽底包括底板挑出的斜壁和圈梁等合并计算。2023-9-1527(2)贮水池l不分平底、锥底、坡底,均按池底计算;壁基梁、池壁不分圆形和矩形壁,均按池壁计算;l其他项目均按现浇馄凝土部分相应项目计算。2023-9-15286钢筋混凝土构件接头灌缝工程量计算l钢筋混凝土构件接头灌缝包括:构件坐浆、灌缝,堵板孔、塞板梁缝等。l均按须制钢筋混凝土构件实体积以立方米计算。l(1)柱与柱基的灌缝,按首层柱体积计算。l(2)柱与柱的灌缝,按各层柱体积计算。l(3)空心板堵孔的人工材料,已包括在定

13、额内。7铁件、支架的计算l固定预埋螺栓、铁件的支架,固定双层钢筋的铁马登、垫铁件,按审定的施工组织设计规定计算,套相应定额项目。2023-9-15308注意要点1)各地应按本地区规定执行,以免计算错误。2)杯口高度大于杯口外长边的杯形基础,套高杯基础定额项目。3)现浇构件钢筋以手工绑扎,预制构件钢筋以手工绑扎、点焊分别列项,实际施工与定额不同时,不换算。4)混凝土设计等级与定额取定不同时,应调查单价及材料用量。2023-9-1531六、构件运输及安装工程l构件运输及安装工程应按构件的类别分别套用相应定额项目。l预制混凝土构件及钢构件分类如表所示。2023-9-15322023-9-15331预

14、制混凝土构件运输、安装工程量计算l预制混凝土构件运输及安装均按构件图示尺寸,以实体积计算,预制混凝土构件制作、运输及安装损耗率,按表46规定计算后并入构件工程量内。l其中预制混凝土屋架、桁架、托架及长度在9m以上的梁,板,柱不计算损耗量。2023-9-1534(1)预制混凝土构件运输l1)预制混凝土构件运输的最大运输距离取50km以内,超过时另行补充。l2)加气混凝土板(块)、硅酸盐块运输每立方米折合钢筋混凝土构件体积0.4m3按一类构件计算。2023-9-1535(2)预制混凝土构件安装1)焊接形成的预制钢筋混凝土框架结构,其柱安装按框架柱计算,梁安装按框架梁计算,节点浇注成形的框架,按连体

15、框架梁、柱计算。2)预制钢筋混凝土工字形柱、矩形柱、空腹柱、双肢柱、空心柱、管道支架等安装,均按柱安装计算。3)组合屋架安装,以混凝土部分实体体积计算,钢杆件部分不另计算。4)预制钢筋混凝土多层柱安装,首层柱按柱安装计算,二层及二层以上按柱接柱计算。2023-9-15362钢构件运输、安装工程量计算l钢构件运输、安装按构件设计图示尺寸以吨计算,所需螺栓、电焊条等重量不计算。2023-9-1537(1)钢构件运输的最大运输距离取20km以内,超过时另行补充。(2)钢构件安装1)依附于钢柱上的牛腿及悬臂梁等,井人柱身主材重量计算。2)金属结构中所用钢板,设计为多边形者,按矩形计算,矩形的边长以设计

16、尺寸中互相垂直的最大尺寸为准。2023-9-15383注意要点1)定额综合考虑了城镇、现场运输道路等级、重车上下坡等各种因素,不得因道路条件不同而修改定额。2)构件运输过程中,如遇路桥限载、限高,而发生的加固、拓宽等费用及有电车线路的公安交通管理部门的保安护送费用,应另行处理。3)预制混凝土构件和金属构件安装定额均不包括为安装工程措设的临时性脚手架,若发生应另计。2023-9-15394计算实例l例4-5 某工程设计基础粱断面为250mm 350mm,,每根长6m,共70根,施工为加工厂预制,计算运输及安装工程量,l解:图示体积为:0.250.35670=36.75m3l查表知:制作废品率为0.2,运输堆放损耗0.8,安装损耗0.5l基础梁制作:36.75(1+0.2%+0.8%+0.5%)=37.30m3l基础梁运输:36.75(1+0.8%+O.5%)=37.23m3l基础梁安装:36.75(1+0.5%)=36.95m32023-9-1540七、门窗及木结构工程l门窗及木结构工程含木门窗、铝合金门窗,木屋架、钢木屋架、檩木、屋面木基层、木楼梯及木装修等项目。2023-9-1541
