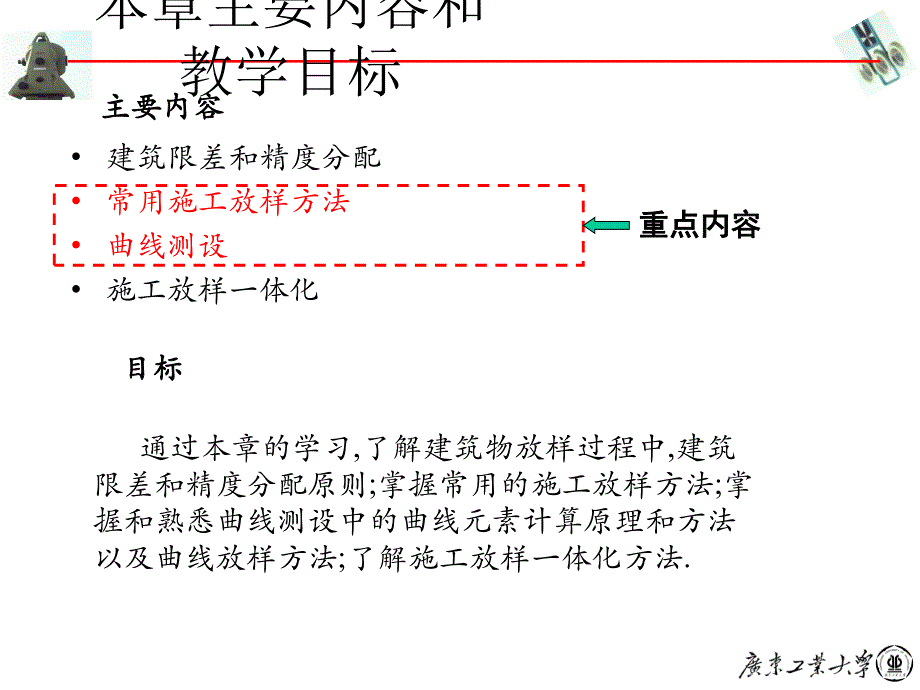

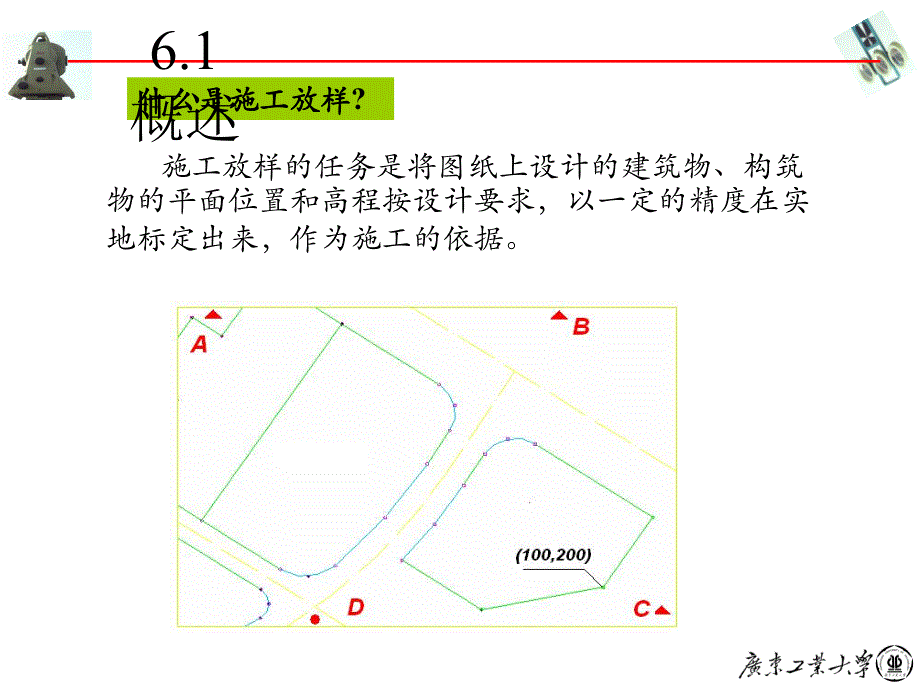

1、第六章 工程建筑物的 施工放样 工程测量学-ENGINEERING GEODESY张兴福广东工业大学测绘工程系主要内容主要内容 建筑限差和精度分配 常用施工放样方法 曲线测设 施工放样一体化 重点内容重点内容本章主要内容和教学目标目标目标 通过本章的学习,了解建筑物放样过程中,建筑限差和精度分配原则;掌握常用的施工放样方法;掌握和熟悉曲线测设中的曲线元素计算原理和方法以及曲线放样方法;了解施工放样一体化方法.什么是施工放样什么是施工放样?施工放样的任务是将图纸上设计的建筑物、构筑物的平面位置和高程按设计要求，以一定的精度在实地标定出来，作为施工的依据。6.1 概述 放样的一般程序放样的一般程序
2、 熟悉设计图和放样要求 选择放样方法 布设施工控制网 放样主轴线 放样辅助轴线 放样建筑物细部6.2 6.2 建筑限差和精度分配建筑限差和精度分配建筑限差建筑限差建筑误差放样误差施工误差 施工误差构件制造误差构件安装误差 建筑物竣工之后实际位置相对于设计位置的极限偏差.注意:建筑误差应小于建筑限差，否则会造成工程返工，影响建筑物的安全等不良后果。桥墩放样误差超限引起的后果桥墩放样误差超限引起的后果隧道贯通误差超限的后果隧道贯通误差超限的后果 隧道横向贯通误差超限会造成部分返工。返工段建筑限差的量值建筑限差的量值 一般工程，混凝土柱、梁、墙的施工总误差允许约为10 30mm 高层建筑物轴线的倾斜
3、度要求高于1/10001/2000 钢结构施工的总误差随施工方法不同，允许误差在18mm 之间 土石方的施工误差允许达10cm 特殊要求的工程项目，其设计图纸都有明确的限差要求 工程上一般只给出建筑限差，如何根据建筑限差确定测量工作的必要精度？这一般要经过如下限差（或精度）分配过程：(a)建筑限差在测量误差的限差、施工误差的限差、制造误差 的限差之间的分配 (b)测量限差在控制测量误差的限差、放样过程中误差的限差 之间的分配精度分配及放样精度要求建筑限差的分配过程建筑限差的分配过程建筑限差(已知）测量误差的限差1施工误差的限差2制造误差的限差3控制测量引起的误差的限差控放样过程中的误差的限差放
4、限差（精度）分配的原则限差（精度）分配的原则1.等影响原则等影响原则23222123321 假定1=2=3 2.2.忽略不计原则忽略不计原则22212mmM计第二项的影响可忽略不项的则第二项的影响是第一若则令181,3)211(11,212112kkmkmMkmm6.3.1 直接放样方法6.3.1.1 高程放样 1 1 水准仪法放样水准仪法放样 正尺法倒尺法6.3 常用施工放样方法基坑高程传递 对一些高低起伏较大的工程放样，如：大型体育馆的网架、桥梁构件、厂房及机场屋架等，用水准仪放样 就比较困难，这时可用全站仪无仪器高作业法直接放 样高程。2 全站仪无仪器高作业法放样注意:当测站点与目标点之
5、间的距离超过150米时要考虑大气折光和地球曲率的影响 已有测站A、后视方向B待放样的角度为,要求在地面上设置一个点P使得BAP=.经纬仪正倒镜分中法6.3.1.2 角度放样 距离放样是将图纸上设计的已知距离在实地标定出来,即按给定的一个起点和一个方向标定出另一个端点.注意:当用刚尺放样时,要考虑尺长改正6.3.1.3 距离放样ABSP将设计的平面点位测设到实地上。测设方法 测设数据 极坐标法 角度、距离D 距离交会法 距离D1、距离D2 角度交会法 角度1、角度2 直接坐标法 （GPS RTK法）现场至少有一条基线(两个相互通视的已知点)6.3.1.4 点位放样AB=tg-1YB-YAXB-X
6、AAP=tg-1YP-YAXP-XA=AP-ABD=(XP-XA)2+(YP-YA)2ABAPDAB(XA,YA)(XB,YB)P(XP,YP)设计1.计算放样数据(P146公式)2 2 极坐标法极坐标法2.用经纬仪测设，用钢尺测设D，得P点设计位置。极坐标放样算例例：右图中J、K为已知导线点，P为 某设计点位。按图中数据计算 在J点用极坐标法测设P点的放样 数据、D。KJPXK=746.202mYK=456.588mXJ=502.110mYJ=496.225mXP=450.000mYP=560.000m D D解：XJP=XP-XJ=-52.110YJP=YP-YJ=+63.775XJK=X
7、K-XJ=+244.092YJK=YK-YJ=-39.637 D=(-52.110)2+63.7752=82.357mJK=tg-1 =360d-9d13m25d=350d46m35s-39.637+244.092=JP-JK=129d15m07s-350d46m35s=138d28m32sJP=tg-1 =180d-50d44m53s=129d15m07s+63.775-52.1103 3 角度交会法角度交会法2.在测站A测设1，得AP方向；在测站B测设2，得BP方向，相交得P点，定P点标志。1.计算AB、AP、BP，则：1=AP-AB 2=BP-AB 测设时，通常先沿AP、BP 的方向线打
8、“骑马桩”，然后交会出P点位置。注意交会角 30d150dABP P(XA,YA)(XB,YB)(XP,YP)设计4.4.距离交会法距离交会法1.计算DAP、DBP通常待定点P离已知点 A、B不超过一尺段，地 面平坦，便于钢尺作业。2.在测站A用钢尺测设D1；在测站B用钢尺测设D2，相交得P点，定P点标志ABP(XA,YA)(XB,YB)(XP,YP)设计DAPDBP 经纬仪弯管目镜法经纬仪弯管目镜法 光学铅垂仪法光学铅垂仪法 激光铅垂仪激光铅垂仪 6.3.1.5 铅垂线放样6.3.2 6.3.2 归化法放样归化法放样(1)用“正倒镜分中法”测设角(实际得1、C1)(2)多测回观测BAC，取平
9、均得1(3)计算改正值C1C，修正得精确位置C待定点 C1测站A A后视B B1C C例：已知AC1=85.00米，设计值=36d，设测得1=35d59m42s，计算 修正值C1C。解：=-1=18s C1C=85*tan0d0m18s =0.0074m 7mm 得：点位修正值为7mm(向外)6.3.2.1 归化法放样角度 先用直接放样法放样P点，然后用距离交会法，精确测得P到A、B 的距离。再用距离差经归化求得P的位置。1.距离交会归化法6.3.2.2 归化法放样点位2.2.角度交会归化法角度交会归化法 先放样过渡点P，然后观测PAB=a，ABP=b，并计算角差aaa,bbb。当较小时，可用
10、图解法由P点求P点位置。1.1.测小角归化法测小角归化法 先用直接放样方法设置过渡点P，并概量距离AP=S1。然后把经纬仪架在A点，测量BAP=，计算归化值，并于实地归化，求得P点。1S6.3.2.3 归化法放样直线2.2.测大角归化法测大角归化法2121ssssmssssmp2121 经纬仪不架设在A点上测小角，而架在过渡点P上测量大角APB=，设，这时可计算归化值。212sssmmPP6.3.2.4 6.3.2.4 构网联测归化法放样构网联测归化法放样 在高精度的施工放样中，控制点通常采用带有强制对中盘的观测墩。通过构网联测平差后，将控制点归化到某一特定的方向或几个特定位置，便于架仪器直接
11、放样。同样也可以将控制点与直接放样点一起构网联测，经平差后，求得各直接放样点的归化量，再将放样点归化到设计位置。直接坐标法（直接坐标法（GPS-RTK法）法）GPS-RTK能实时地提供点在任意坐标系中的三维坐标.可全天侯、全方位地进行测量工作。GPS-RTK放样的过程如下：（1）收集放样区域的控制点资料。（2）计算转换参数。（3）利用获得的转换参数，实地进行放样。1 收集测区资料例子2 计算转换参数曲线的分类：曲线的分类：6.4 曲线测设 圆曲线 缓和曲线 复曲线 回头曲线 曲线要素曲线要素 半径半径 R 转向角转向角 切线长切线长 T 曲线长曲线长 L 外矢距外矢距 EoZYQZYZJDRT
12、TLE6.4.1 偏角法测设曲线6.4.1.1 单圆曲线的测设1 曲线要素计算及主点测设JD意义?)12(sec180 2RtgT RERLoZYQZYZJDRTTLE曲线要素计算曲线要素计算主要点的测设oZYQZYZJDRTTLE 圆曲线偏角就是弦切角 Rli2偏角法详细测设圆曲线ZYJDYZQZ 仪器设站ZY,由偏角测设1、2、QZ。仪器设站YZ,由偏角测设6、5、4、QZ。12456偏角法测设园曲线的步骤思考题:若在放样过程中碰到障碍物,应当如何处理?F34+43O+O3A=180度O3A=90-EA243O=(180-3O4)/23O4=(L0/R)*(180/3.1415926),其
13、中，L0为放样点间隔，R为 圆曲线半径。综合（1）-（4）公式，即可得到F34的大小。什么是缓和曲线？什么是缓和曲线？缓和曲线是曲率半径均匀（线性）变化的曲线。数学上，所表示的曲线是缓和曲线，因为 是线性函数，其曲率均匀变化。这种缓和曲线形式为欧美国家所采用。332210 xaxaxaayxaay3262 6.4.1.2 带有缓和曲线的曲线测设 螺旋曲线螺旋曲线 螺旋线的曲率半径随距离的增加而缩小。我国、俄罗斯等国道路的缓和曲线采样螺旋线。lcl1 缓和曲线的作用缓和曲线的作用 连接直线和圆弧，连接不同半径的圆弧R 曲线要素 已知未知1 曲线综合要素计算及主点测设半径 R偏角 缓和曲线长度l0
14、切线长 T曲线长 L外矢距 EZH (直缓点）HY（缓圆点）QZ （曲中点）YH （圆缓点）HZ （缓直点）要素要素m:切垂距P:圆曲线内移值缓和曲线切线角:0 要素计算公式LTqRPRElRLmtgPRT22sec)(2)2(1802)(00m 切垂距P 圆曲线内移值 0为缓和曲线的切线角 180224240200202300RlRlPRllmO1O2XY /dlddlcldl00dlcldRlcl222cosdldx sindldy)2cos(2cldldx)2sin(2cldldy 4824238481)2cos(clclcl51036223840482)2sin(clclclcl其中d
15、lclcldx)38481(4824dlclclcldy)3840482(510362dlclcldxlx)38481(480240dlclclcldyly)3840482(51036020对上式积分有：4925345640clcllx511373422403366clclclyRlyRllx6/40/20023000HY点坐标)cos1(00RyP)3848(33664402203402RlRlRRlRlPo34020268824RlRlP00sinRxm)482(403300300RlRlRRll23002402Rllm偏角法详细测设缓和曲线000000200021012021021202
