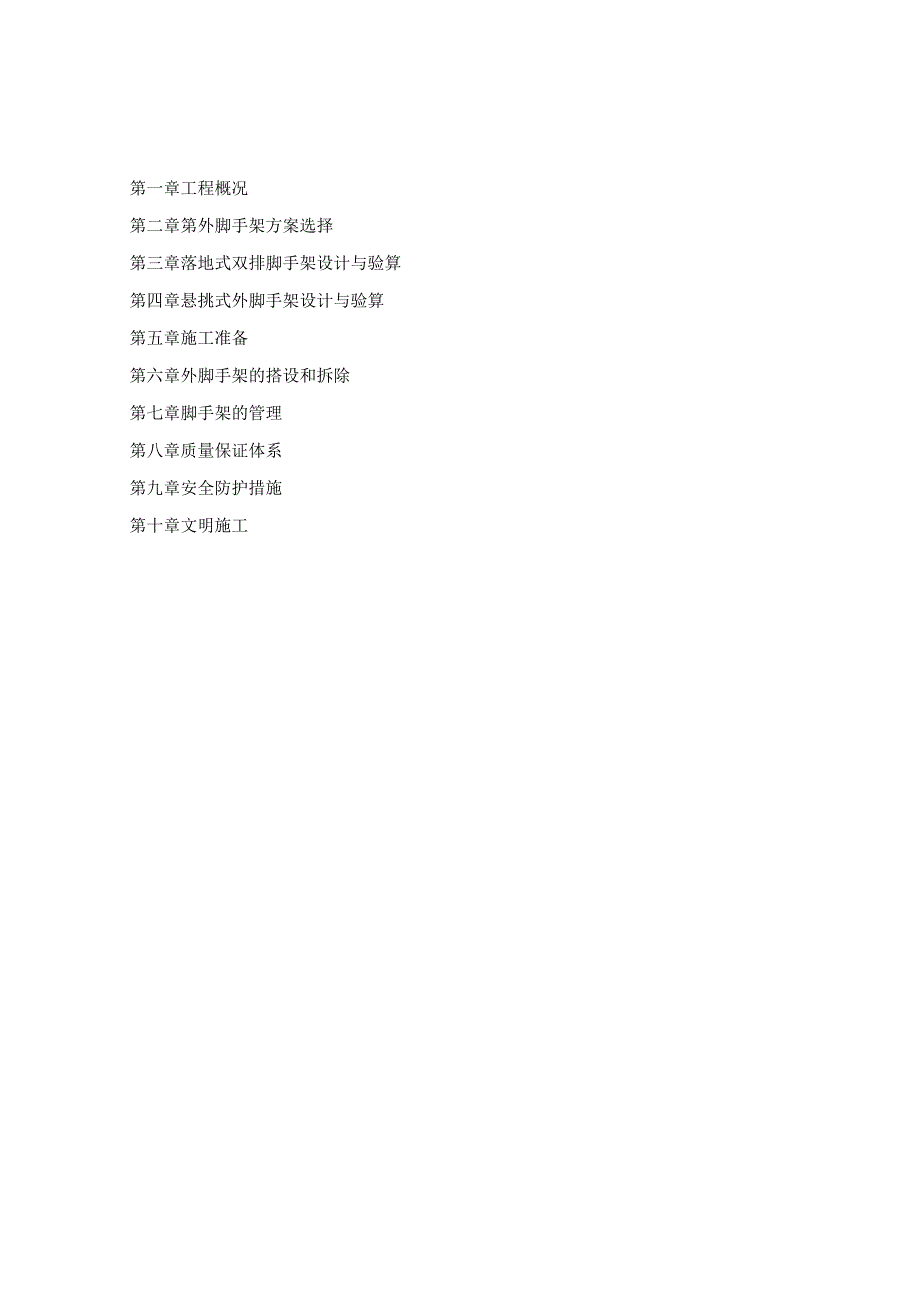

某工程脚手架工程施工组织设计.docx_第1页
第1页 / 共39页

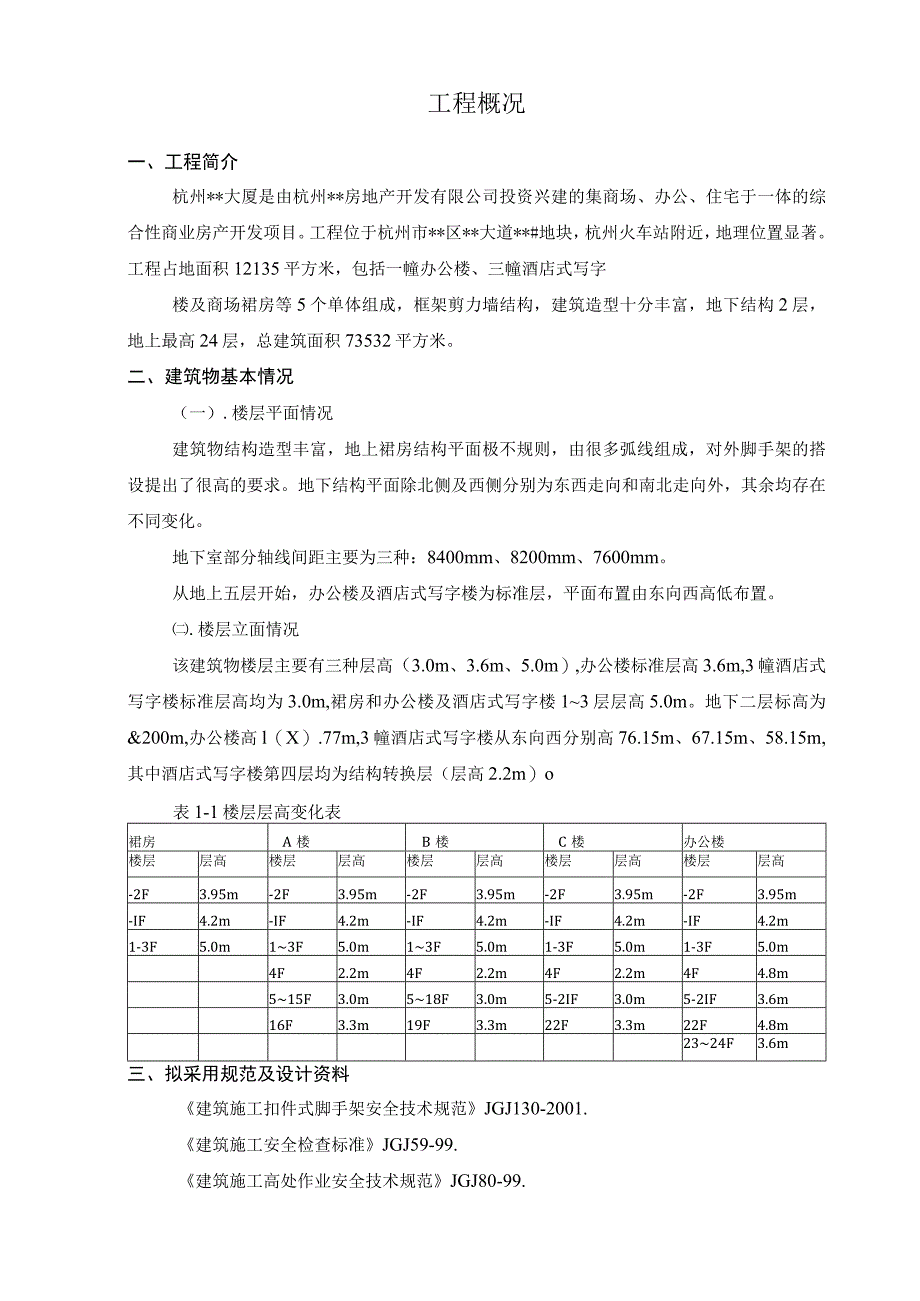

某工程脚手架工程施工组织设计.docx_第2页
第2页 / 共39页

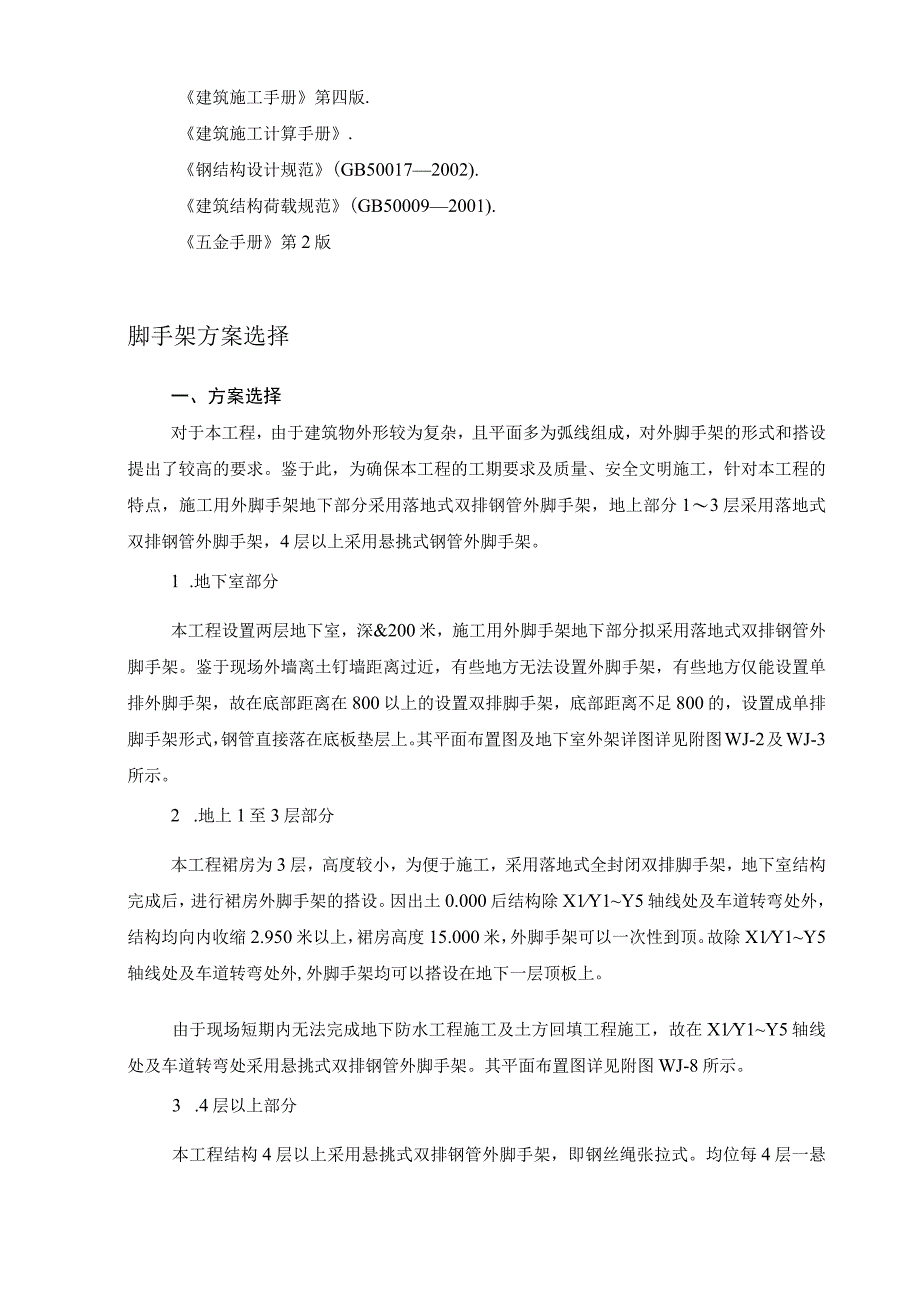

某工程脚手架工程施工组织设计.docx_第3页
第3页 / 共39页
某工程脚手架工程施工组织设计.docx_第4页
第4页 / 共39页
某工程脚手架工程施工组织设计.docx_第5页
第5页 / 共39页
某工程脚手架工程施工组织设计.docx_第6页
第6页 / 共39页
某工程脚手架工程施工组织设计.docx_第7页
第7页 / 共39页
某工程脚手架工程施工组织设计.docx_第8页
第8页 / 共39页
某工程脚手架工程施工组织设计.docx_第9页
第9页 / 共39页
某工程脚手架工程施工组织设计.docx_第10页
第10页 / 共39页
亲,该文档总共39页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《某工程脚手架工程施工组织设计.docx》由会员分享,可在线阅读,更多相关《某工程脚手架工程施工组织设计.docx(39页珍藏版)》请在第壹文秘上搜索。

1、第一章工程概况第二章第外脚手架方案选择第三章落地式双排脚手架设计与验算第四章悬挑式外脚手架设计与验算第五章施工准备第六章外脚手架的搭设和拆除第七章脚手架的管理第八章质量保证体系第九章安全防护措施第十章文明施工工程概况一、工程简介杭州*大厦是由杭州*房地产开发有限公司投资兴建的集商场、办公、住宅于一体的综合性商业房产开发项目。工程位于杭州市*区*大道*#地块,杭州火车站附近,地理位置显著。工程占地面积12135平方米,包括一幢办公楼、三幢酒店式写字楼及商场裙房等5个单体组成,框架剪力墙结构,建筑造型十分丰富,地下结构2层,地上最高24层,总建筑面积73532平方米。二、建筑物基本情况(一).楼层

2、平面情况建筑物结构造型丰富,地上裙房结构平面极不规则,由很多弧线组成,对外脚手架的搭设提出了很高的要求。地下结构平面除北侧及西侧分别为东西走向和南北走向外,其余均存在不同变化。地下室部分轴线间距主要为三种:8400mm、8200mm、7600mm。从地上五层开始,办公楼及酒店式写字楼为标准层,平面布置由东向西高低布置。.楼层立面情况该建筑物楼层主要有三种层高(3.0m、3.6m、5.0m),办公楼标准层高3.6m,3幢酒店式写字楼标准层高均为3.0m,裙房和办公楼及酒店式写字楼13层层高5.0m。地下二层标高为&200m,办公楼高l(X).77m,3幢酒店式写字楼从东向西分别高76.15m、6

3、7.15m、58.15m,其中酒店式写字楼第四层均为结构转换层(层高2.2m)o表1-1楼层层高变化表裙房A楼B楼C楼办公楼楼层层高楼层层高楼层层高楼层层高楼层层高-2F3.95m-2F3.95m-2F3.95m-2F3.95m-2F3.95m-IF4.2m-IF4.2m-IF4.2m-IF4.2m-IF4.2m1-3F5.0m13F5.0m13F5.0m1-3F5.0m1-3F5.0m4F2.2m4F2.2m4F2.2m4F4.8m515F3.0m518F3.0m5-2IF3.0m5-2IF3.6m16F3.3m19F3.3m22F3.3m22F4.8m2324F3.6m三、拟采用规范及设计

4、资料建筑施工扣件式脚手架安全技术规范JGJ130-2001.建筑施工安全检查标准JGJ59-99.建筑施工高处作业安全技术规范JGJ80-99.建筑施工手册第四版.建筑施工计算手册.钢结构设计规范(GB500172002).建筑结构荷载规范(GB500092001).五金手册第2版脚手架方案选择一、方案选择对于本工程,由于建筑物外形较为复杂,且平面多为弧线组成,对外脚手架的形式和搭设提出了较高的要求。鉴于此,为确保本工程的工期要求及质量、安全文明施工,针对本工程的特点,施工用外脚手架地下部分采用落地式双排钢管外脚手架,地上部分13层采用落地式双排钢管外脚手架,4层以上采用悬挑式钢管外脚手架。1

5、 .地下室部分本工程设置两层地下室,深&200米,施工用外脚手架地下部分拟采用落地式双排钢管外脚手架。鉴于现场外墙离土钉墙距离过近,有些地方无法设置外脚手架,有些地方仅能设置单排外脚手架,故在底部距离在800以上的设置双排脚手架,底部距离不足800的,设置成单排脚手架形式,钢管直接落在底板垫层上。其平面布置图及地下室外架详图详见附图WJ-2及WJ-3所示。2 .地上1至3层部分本工程裙房为3层,高度较小,为便于施工,采用落地式全封闭双排脚手架,地下室结构完成后,进行裙房外脚手架的搭设。因出土0.000后结构除X1Y1Y5轴线处及车道转弯处外,结构均向内收缩2.950米以上,裙房高度15.000

6、米,外脚手架可以一次性到顶。故除X1Y1Y5轴线处及车道转弯处外,外脚手架均可以搭设在地下一层顶板上。由于现场短期内无法完成地下防水工程施工及土方回填工程施工,故在X1Y1Y5轴线处及车道转弯处采用悬挑式双排钢管外脚手架。其平面布置图详见附图WJ-8所示。3 .4层以上部分本工程结构4层以上采用悬挑式双排钢管外脚手架,即钢丝绳张拉式。均位每4层一悬挑,悬挑外脚手架超过施工层面1.800米。钢管落在预埋的工字钢上。其平面布置图及详图详见附图WJ-4、WJ-5、WJ-6、WJ-7所示。4 .特殊位置部分本处所指特殊部位为办公楼D楼与酒店式写字楼C楼连接部分。由于在连接处设置多功能厅(原为游泳池),

7、对外架的总体布置有一定的影响。考虑到结构及现场实际情况,拟在此处45层结构、多功能厅部位以上办公楼及酒店式写字楼67层结构设置双排落地式脚手架。8层结构以上与前一节所述采用悬挑式外脚手架。二、构造尺寸选择本工程各部位所用外脚手架,其构造要求见下表及附图:构造要求双排落地式外架双排悬挑式外架钢管型号648*3.548*3.5立杆横距(m)1.051.05立杆纵距(m)1.51.5步距(m)1.81.8每步设置栏杆数22内立杆与墙面间距350mm250-350mm刚性连接预埋件间距5.0*4.5m4.8*4.5m3.6*4.5m3.0*4.5m2.2*4.5m每步纵向水平杆加密2根2根刚性连接(每

8、处两道)48*3.548*3.5剪刀撑、斜撑搭接长度500mm500mm工字钢I14钢丝绳14外脚手架搭设钢管接头要求见附图WJ-12O落地式双排脚手架设计与验算一、构架的形式、特点和构造要求(一).组成1 .立杆立杆接头采用对接扣件连接,立杆与大横杆采用直角扣件连接。接头交错布置,两个相邻立柱接头避免出现在同步同跨内,并在高度方向错开的距离不小于500mm;各接头中心距主节点的距离不大于60Omm。上下立杆采用对接连接,立柱的搭接长度不小于1m,端部扣件盖板的边缘至杆端距离不小于100mm。立杆垂直度偏差不得大于架高的1/400,每根立杆按6米计,即单根立杆垂直度偏差不大于15mm。开始搭设

9、立柱时,每隔6跨设一根抛撑,直至连墙杆件安装完毕后,方可根据情况拆除。当搭设至有连墙杆件的构造层时,搭设完该处的立柱、纵向水平杆、横向水平杆后,立即设置连墙件。2 .大横杆大横杆置于小横杆之下,在立柱的内侧,用直角扣件与立柱扣紧;其长度大于3跨、不小于6m,同一步大横杆四周要交圈。大横杆采用对接扣件连接,其接头交错布置,不在同步、同跨内。相邻接头水平距离不小于500mm,各接头距立柱的距离不大于500mm,并避免设在纵向水平杆的跨中。3 .小横杆每一立杆与大横杆相交处(即主节点),都必须设置一根小横杆,并采用直角扣件扣紧在大横杆上,该杆轴线偏离主节点的距离不大于150mm。小横杆间距应与立杆柱

10、距相同,且根据作业层脚手板搭设的需要,可在两立柱之间再等间距设置增设12根小横杆,其最大间距不大于750mm。小横杆伸出外排大横杆边缘距离不小于100mm;伸出里排大横杆距结构外边缘15Omm,且长度不大于44Omm。若同步内有小横杆超过这一限制,要在作业层采取钢管三角斜撑的方式予以加固。上、下层小横杆应在立杆处错开布置,同层的相临小横杆在立柱处相向布置。每一主节点必须设置一根横向水平杆,并采用直角扣件扣紧在纵向水平杆上,该杆轴线偏离节点的距离不大于15Omm,靠墙(柱)一侧的外伸长度不大于50Omm。操作层上非主节点处的横向水平杆宜根据支承脚手板的需要等间距设置,最大间距不大于柱距的1/2。

11、4 .纵、横向扫地杆纵向扫地杆采用直角扣件固定在距底座下皮20Omm处的立柱上,横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。靠边坡的立柱轴线到边坡的距离不小于50Omm。5 .剪刀撑本脚手架采用剪刀撑与横向斜撑相结合的方式,随立柱、纵横向水平杆同步搭设,用通长剪刀撑沿架高连续布置,采用单杆通长剪刀撑。剪刀撑每6步4跨设置一道,斜杆与地面的夹角在4560。之间。斜杆相交点处于同一条直线上,并沿架高连续布置。剪刀撑的一根斜杆扣在立柱上,另一根斜杆扣在小横杆伸出的端头上,两端分别用旋转扣件固定,在其中间增加2至4个扣结点。所有固定点距主节点距离不大于15cm。最下部的斜杆与立杆的连接点距

12、地面的高度控制在30Cm内。剪刀撑的杆件连接采用搭接,其搭接长度HlOOcm,应用3个旋转扣件固定,端部扣件盖板的边缘至杆端的距离210cm。横向斜撑搭设在同节内、由底至顶层呈“之”字型、在里、外排立柱之间上下连续布置,斜杆应采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上。除拐角处设横向斜撑外,中间应每隔6跨设置一道。6 .脚手板脚手板采用定制的竹笆板。在作业层下部架设一道水平兜网,随作业层上升,同时作业不超过两层。首层满铺一层脚手板,以上每施工也要满铺一层脚手板,并设置安全网及防护栏杆。脚手板设置在三根横向水平杆上,并在两端8cm处用直径16号铅丝箍绕23圈固定。当脚手板长度小于2m

13、时,可采用两根小横杆,并将板两端与其可靠固定,以防倾翻。脚手板应平铺、满铺、铺稳,接缝中设两根小横杆,各杆距接缝的距离均不大于15cm。靠墙一侧的脚手板离墙的距离不应大于15cm。拐角处两个方向的脚手板应重叠放置,避免出现探头及空挡现象。7 .连墙件连墙件采用刚性连接,垂直间距为楼层层高、水平间距为4.5m,同一位置设置两道连墙杆。连墙杆用巾48X3.5钢管,通过十字扣件与预埋在楼层边框梁上的钢管连接。连墙件横竖向顺序排列、均匀布置、与架体和结构立面垂直,并尽量靠近主节点(距主节点的距离不大于30Cm)O连墙杆伸出扣件的距离应大于10cm。底部第一根大横杆就开始布置连墙杆,靠近框架柱的小横杆可

14、直接作连墙杆用。8 .防护设施脚手架要满挂全封闭式的密目安全网。密目网采用1.8X6.0m的规格,用网绳绑扎在大横杆外立杆里侧。作业层网应高于平台1.2m,并在作业层下步架处设一道水平兜网。在架内高度3.6m处设首层平网,往上每隔五步距设隔层平网,施工层应设随层网。作业层脚手架立杆于0.6m及1.2m处设有两道防护栏杆,底部侧面设200mm高的挡脚板。.构造形式双排脚手架的构造形式详见附图WJ-9所示。二、设计及计算(一).设计及搭设参数脚手架钢管选用巾48X3.5,立杆纵向间距为1.5米,横向间距1.0米,内立杆距外墙0.35m,外立杆距外墙面为1.4米,大横杆上下间距为1.8米,小横杆长度

15、为1.5米。连墙件用48钢管与结构预埋件(中483.5钢管)刚性连接,横向距离为4.5米(三跨),竖向距离为楼层层高5.0m,故连墙件设置间距为4.5X5.0,同一位置设置两道连墙件。脚手架立杆下设支座板,采用松木方作垫块,其尺寸为200150050o办公楼与酒店式写字楼一层面至五层面,楼层高3*5米=15米,悬挑架高出施工层面1.8米,总计:151.8=16.8米。故使用此处脚手架进行结构强度、刚度、稳定性等验算。有关钢管通用符号及参数:Io计算长度:k)=hK计算长度附加系数,取值为1.155考虑脚手架整体稳定性因素的单杆长度系数,取值为1.5h立杆步距i钢管回转半径I惯性矩A钢管截面积W钢管截面模量EQ235钢弹性模量
