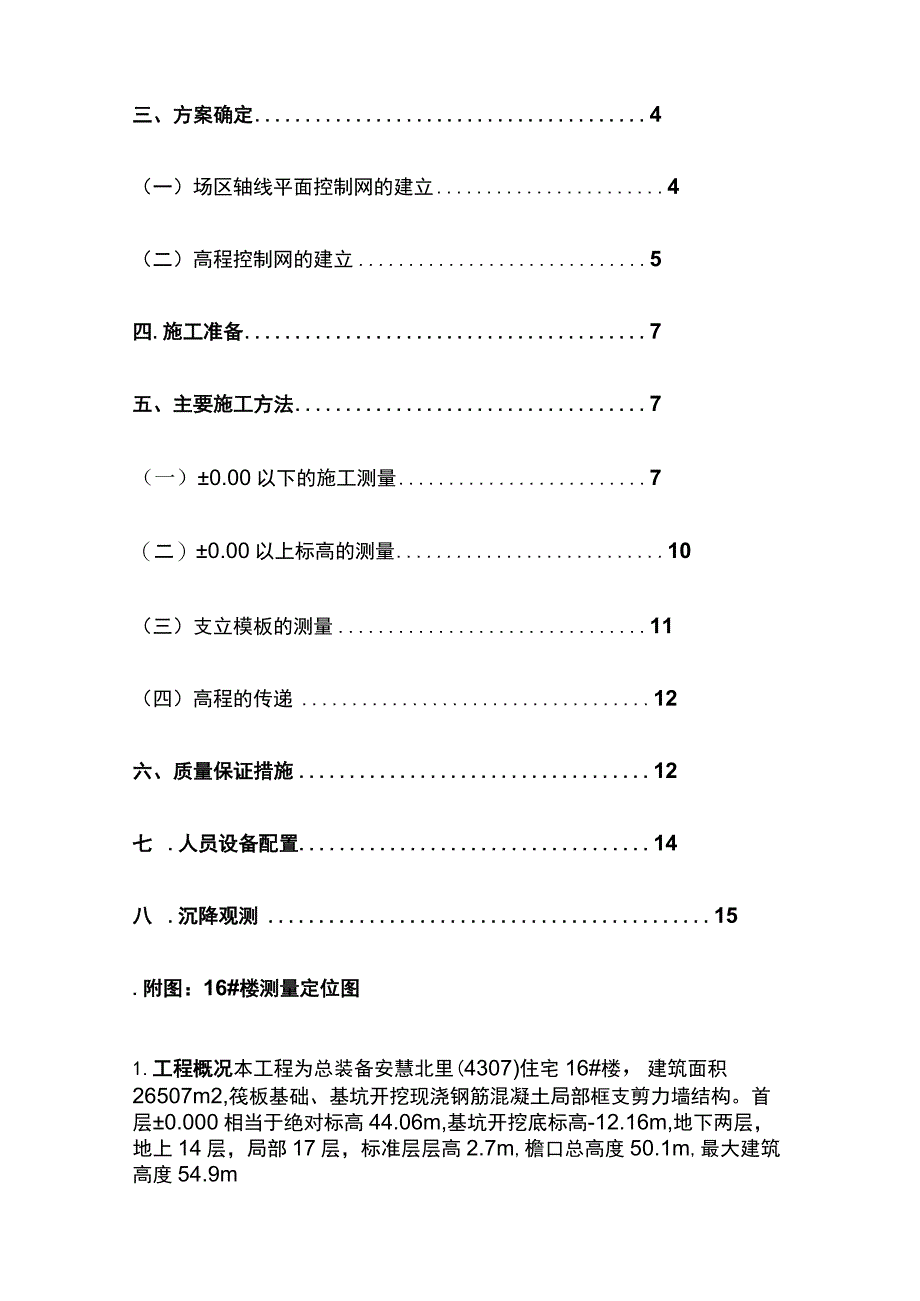

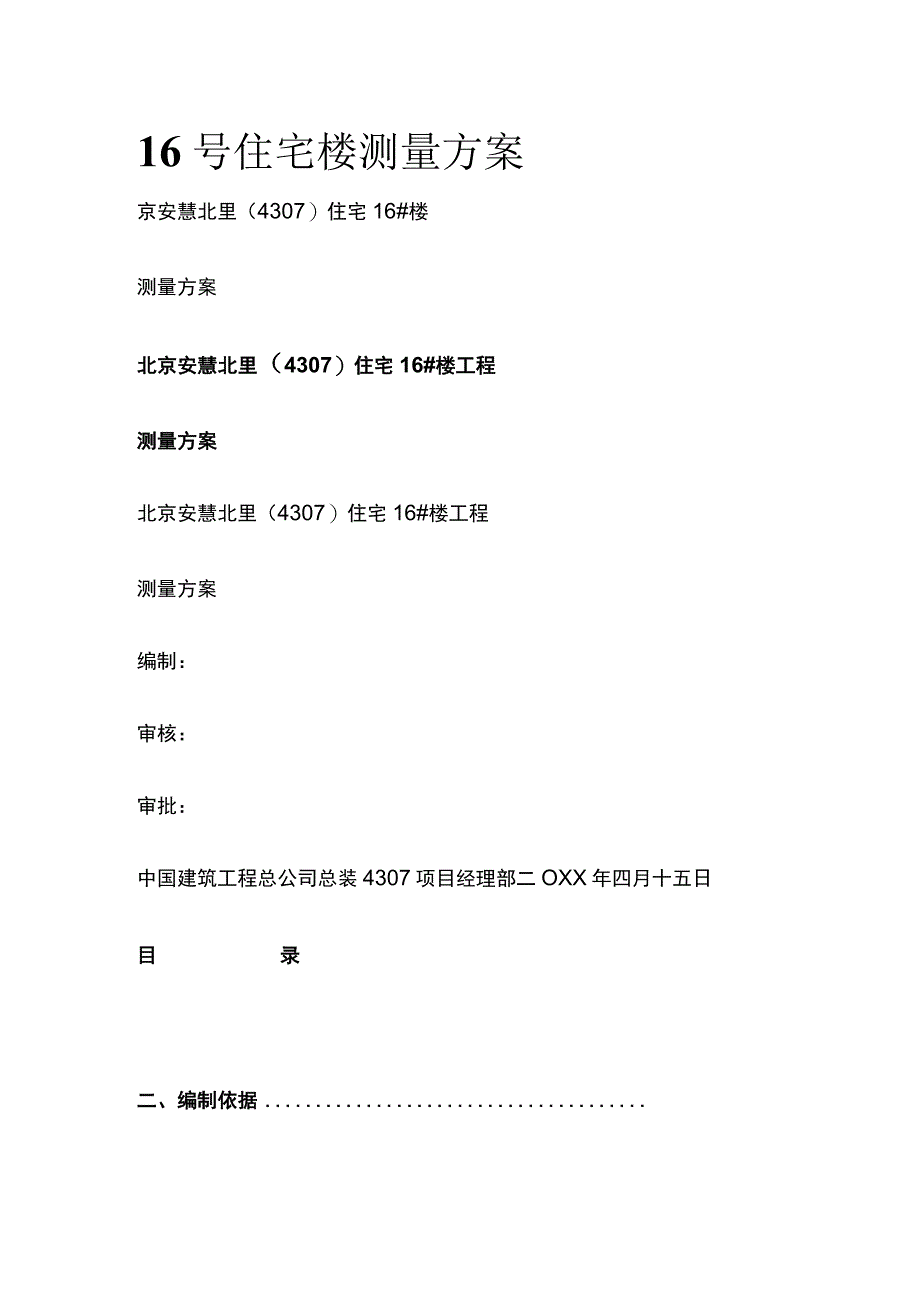

1、16号住宅楼测量方案京安慧北里（4307）住宅16#楼测量方案北京安慧北里（4307）住宅16#楼工程测量方案北京安慧北里（4307）住宅16#楼工程测量方案编制：审核：审批：中国建筑工程总公司总装4307项目经理部二OXX年四月十五日目录二、编制依据三、方案确定4（一）场区轴线平面控制网的建立4（二）高程控制网的建立5四.施工准备7五、主要施工方法7（一）0.00以下的施工测量7（二）0.00以上标高的测量10（三）支立模板的测量11（四）高程的传递12六、质量保证措施12七 .人员设备配置14八 .沉降观测15.附图：16#楼测量定位图1.工程概况本工程为总装备安慧北里(4307)住宅16

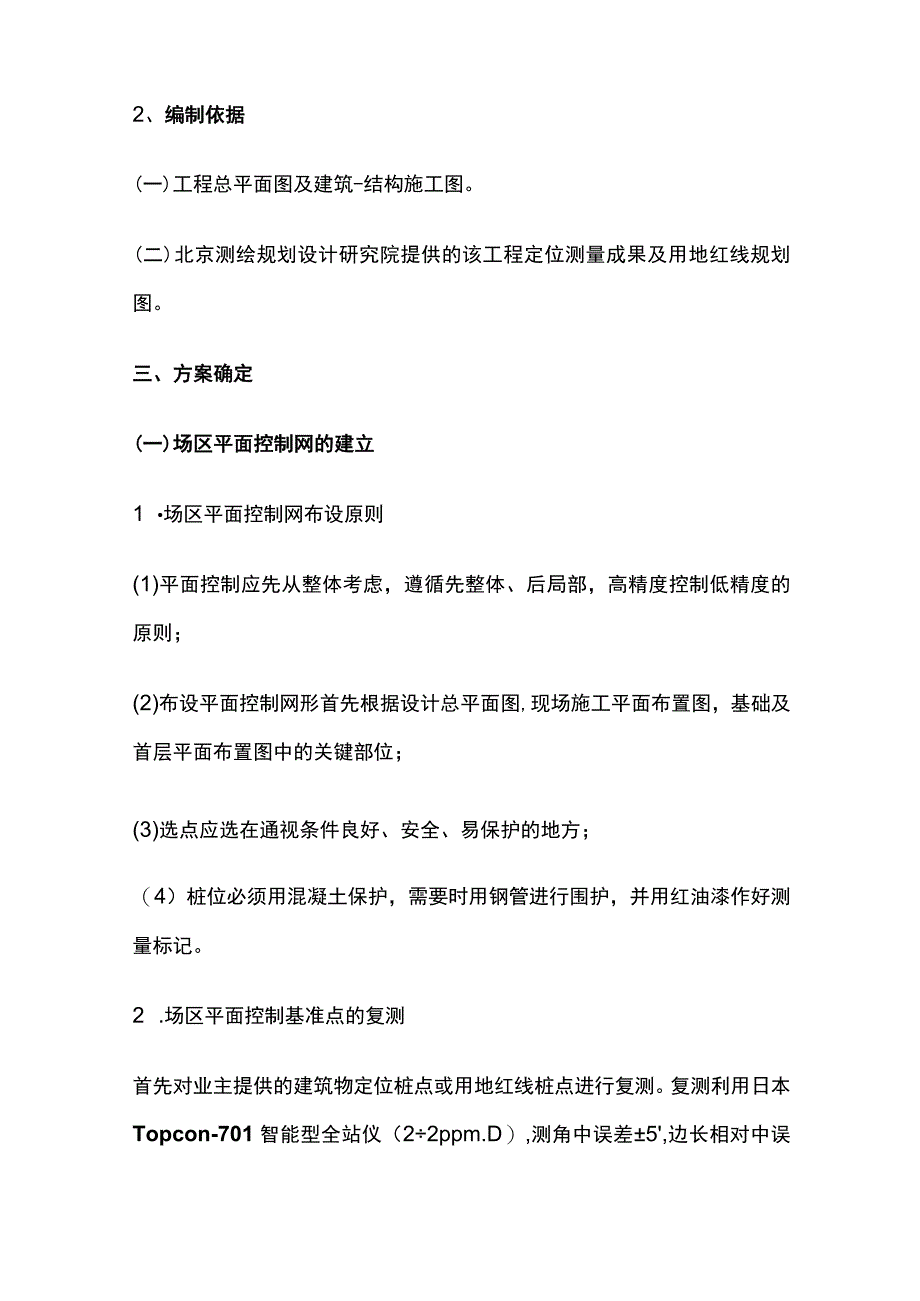

2、#楼，建筑面积26507m2,筏板基础、基坑开挖现浇钢筋混凝土局部框支剪力墙结构。首层0.000相当于绝对标高44.06m,基坑开挖底标高-12.16m,地下两层，地上14层，局部17层，标准层层高2.7m,檐口总高度50.1m,最大建筑高度54.9m2、编制依据(一)工程总平面图及建筑-结构施工图。(二)北京测绘规划设计研究院提供的该工程定位测量成果及用地红线规划图。三、方案确定(一)场区平面控制网的建立1 场区平面控制网布设原则(1)平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；(2)布设平面控制网形首先根据设计总平面图,现场施工平面布置图，基础及首层平面布置图中的关
3、键部位；(3)选点应选在通视条件良好、安全、易保护的地方；（4）桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记。2 .场区平面控制基准点的复测首先对业主提供的建筑物定位桩点或用地红线桩点进行复测。复测利用日本Topcon-701智能型全站仪（22ppm.D）,测角中误差5,边长相对中误差1/40000进行角度、距离复测，并将复测点位误差成果同调整方案报业主及监理单位。3 .场区平面控制网的布设本控制网按I级建筑方格网进行测设，测角中误差5,边长相对中误差1/40000,相邻两点间的距离误差控制在2mm以内。采用极坐标或直角坐标定位放样的方法测设出基础外轮廓，经角度、距离校测
4、符合点位限差要求后，依据平面控制网布设原则及轴线加密方法，布设场区平面矩形控制网。建筑物平面矩形控制网悬挂于首级平面控制网上（业主提供的平面基准网点），为了便于控制及其施工，一般建筑物平面矩形控制网都布设成偏轴线1米或借线（详见附图4-1）o（二）高程控制网的建立1 .高程控制网的布设（1）为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。高程控制的建立是根据甲方提供的场区水准基点（至少应提供三个），采用0.3mm级精度的DINI-IO电子水准仪对所提供的水准基点进行复测检查，校测合格后，测设一条闭合或附合水准路线，联测场区高程竖向控制点(通常是建筑物(000),以此作为保证竖向施工精度
5、控制的首要条件。(2)高程控制网的精度，不低于三等水准的精度。(3)在布设附合水准路线前，结合场区情况，在场区与甲方所提供的水准基点间埋设半永久性高程点，埋设3-6个月后，再进行联测，测出场区半永久性水准点的高程，该点也可作为以后沉降观测的基准点。(4)场区内至少应有三个水准点，水准点距离建筑物应大于25米，距离回填土边线应不小于15米。2 .高程控制网的等级及观测技术要求(1)高程控制网的等级拟布设三等附合水准，水准测量技术要求如下表注：L为往返测段附合水准路线长度(km)(2)水准观测主要技术指标见下表(见下页)：四.施工准备所有进入现场的测量器具计量检定周期的审定，与业主办理交接桩手续,
6、检核规划设计院定位桩、建筑红线、用地红线桩和水准点，对测量人手进行技术交底，编制测控布置，建立测量数据库。五.主要施工方法(一)(0.00以下施工测量1.轴线控制桩的校测(1)在建筑物基础施工过程中，对轴线控制桩每半月复测一次，以防基础施工桩位位移，而影响到正常施工及工程施测的精度要求。(2)采用测量精度2级、测距精度2mm+3ppm的全站仪，根据首级控制进行校测。校测无误后，再根据轴线控制网对其承重的桩基础进行检测，符合桩基础施工规范要求后方可进行下步工作，否则应将检测结果报有关技术部门及监理单位确认。2.轴线投测方法(1)(0.00以下的基础施工一般采用经纬仪方向线交会法来传递轴线、引测投
7、点误差不应超过(3mm,轴线间误差不应超过(2mm。(2)首先依据场区平面轴线控制网和基础开挖平面图，测放出基槽开挖上口线及下口线，并用白石灰撒出。当基槽开挖到接近槽底设计标高时，用经纬仪分别投测出基槽边线和集水坑控制轴线，并打控制桩指导开挖。(3)待垫层打好后，根据基坑边上的轴线控制桩，将T2经纬仪架设在控制桩位上，经对中、整平后、后视同一方向桩(轴线标志)，将所需的轴线投测到施工的平面层上，在同一层上投测的纵、横轴线不得少于2条，以此作角度、距离的校核。一经校核无误后，方可在该平面上放出其它相应的设计轴线及细部线。并弹墨线标明作为支模板的依据。模板支好后，应用两经纬仪架设在两条相互垂直的轴
8、线上检查上口的位置。在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过4mmo对电梯井位的平面控制，在测量放线中是一个该注意的问题，在电梯井位附近设置纵、横控制轴线各一条，确保电梯井平面位置的正确性。施工放样技术要求如下表：(4)在施工过程中，每当施工平面测量工作完成后，进入竖向施工，在施工中，每当柱浇筑成形拆掉模板后，应在墙柱平面投测出相应的轴线或离墙20cm地面投出相应控制线,并在墙柱侧面抄测出建筑1米线或结构1米线(1米线相对于每层楼板设计标高而定)，以供下到工序的使用。(5)当每一层平面或每段轴线测设完后，必须进行自检、自检合格后及时填写报验单，报送报验单必须写明层数、部位、报
9、验内容并附T分报验内容的测量成果表，以便能及时验证各轴线的正确程度状况。(6)基础验线时，允许偏差如下：1.(30m允许偏差5mm(7)基础施工的重点是控制坡道。3+0.00以下结构施工中的标高控制(1)高程控制点的联测向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。(2)0.00以下标高的施测为保证竖向控制的精度要求,对每层所需的标高基准点,必须正确测设,在同一平面层上所引测的高程点，不得少于三个。并作相互校核，校核后三点的较差不得超过3mm,取平均值作为该平面施工中标高的基准点，基准点应标在塔吊或护坡桩的立面位置，根据基
10、坑情况。设置在护坡桩侧面，所标部位，应先用水泥砂浆抹成一个平台，在该平台上侧设定施工用基准标高点,用红色三角作标志,并标明绝对高程和相对标高,便施工中使用。(3)待模板支好检查无误后，用水准仪在模板内壁定出基础面设计标高线，柝模后，抄测结构1米线，作为向上传递标高的基准线。(三)(0.00以上施工测量对于高层建筑物（000以上的轴线传递，不应采用经纬仪方向交会法，而采用激光准直仪法。在建筑物首层内测设轴线控制点即所谓的内控法。1.采用测量精度2级、测距精度2mm2ppm的全站仪，根据首级控制进行校测。首层放线验收后，应将控制轴线引测至建筑物内。根据施工前布设的控制网基准点及施工过程中流水段的划
11、分，在各建筑物内做内控点（每一流水段至少2-3个内控基准点），埋设在首层相应偏离轴线1米的位置。基准点的埋设采用IOCmXlOCm钢板，用钢针刻划十字线，钢板通过锚固筋与首层楼面钢筋焊牢，作为竖向轴线投测的基准点。基准点周围严禁堆放杂物，向上各层在相应位置留出预留洞（15Cm15cm）o2 ,竖向投测前，应对首层钢板基准点控制网进行校测，校测精度不宜低于建筑物平面控制网的精度，以确保轴线竖向传递精度。3 .轴线竖向投测的允许误差：4 .轴线控制点的投测，采用激光准直仪，先在底层基点处架设激光准直仪，调校到准直状态后，打开激光电源，就会发射和该点铅垂的可见光束。然后在楼板开口处用接收靶接收。通过
12、无线对讲机调校可见光光斑直径，达到最佳状态时，通知观测人员逆时针旋转准直仪，这样在接收靶处就可见到一个同心圆（光环），取其圆心作为向上的投测点，并将接收靶固定。同样的办法投测下一个点,保证每一施工段至少2-3个点，作为角度及距离校核的依据。控制轴线投测至施工层后，应组成闭合图形，且间距不得大于所用钢尺长度。5 .施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部轴线。（三）支立模板时的测量1 .在每层楼板放线时，应弹出每道墙体两恻的模板控制线（暂定距离墙皮500mm,阳台栏板200mm,并在墙体顶部露出的钢筋上设标高点，供模板就位时使用）2 .墙体垂直高度检测墙身模板支好后，利用垂球
13、法校核模板的垂直度，并通过检查垂线与事先弹好的控制轴线间距离，来校核模板的位置。3 ,墙体顶及楼板抄平墙体模板校正好后，选择不同行列的2-3道墙体，从墙体下面以测设好的50mm线标高点，用钢尺沿墙身向上量距,引测2-3个相同的标高点于墙体上端模板上。在平台上置水准仪，以引测上来的任一标高点作为后视，施测各墙体顶模板标高，并闭合于另一点作为校核。（四）高程的传递在第一层的墙体和平台浇筑好后，从墙体下面的已有标高点（通常是500米线）向上用钢尺沿柱身量距。1.标高的竖向传递，应用钢尺从首层起始高程点竖直量取，当传递高度超过钢尺长度时，应另设一道标高起始线，钢尺需加拉力、尺长、温度三差改正。2 .每
14、段建筑物应由三处（选择三个内控点）分别向上传递。3 .施工层抄平之前，应先校测首层传递上来的三个标高点，当较差小于3mm时，以其平均点引测水平线。抄平时，应尽量将水准仪安置在测点范围的中心位置，并进行一次精密定平，水平线标高的允许误差为（3mmo六.质量保证措施测量工作是项目管理的一项重要工作，测量工作准确与否，直接影响工程的使用功能及能否顺利交验，同时也是项目创优工作的必要保证。测量工作遵循”先整体、后局部、先控制后碎部、高精度控制低精度”的原则；测量外业施测和内业计算要做到步步校核；所有归档的资料和需交付顾客的测绘产品必须经过作业人员的自检、工程主持人检验和分公司最终检验。1.生产准备阶段
15、的控制(1)根据测绘生产任务，由主任工程师组织编制测量方案。(2)由工程主持人或测放部责任工程师对作业所依据的原始资料，测绘成果进行校测、核算，并记录校核结果。(3)工程主持人或测放部部长依据测量方案向设备管理部提出仪器需用计划。(4)设备管理部按计划做好测量仪器及测量辅助工具的校准工作。(5)测绘管理部要依据测量方案要求,选择能够胜任工作的技术人员、操作人员。(6)工程主持人要在作业前向作业人员作好技术交底，使每位作业人员都明确职责和技术要求。2、生产阶段的控制(1)工程主持人或测放部长要按进度和方案要求，安排工作，并作好测绘日志。(2)作业过程中应根据测量仪器使用管理办法的规定进行检校维护、保养并作好记录，发现问题后立即将仪器送检。(3)作业过程中，要严格按作业规范和技术要求进行。(4)作业过程中严格执行“三检制二自检：作业人员要按作业要求进行操作，每道过程完成立即进行自检,自检中发现不合格项应立即改正，直到全部合格，并填写自检记录(签字)。互检：由工程主持人或测量责任工程师组织进行质量检查活动，发现不合格项立即改正至合格。交接检：由工程主持人或测量责任工程师组织。上道过程合格后交给下道过程，交接双方记录上签字，并注明日期。3、特殊过程控制凡被列为特殊过程的，在实施中均作为质量管理点，加
