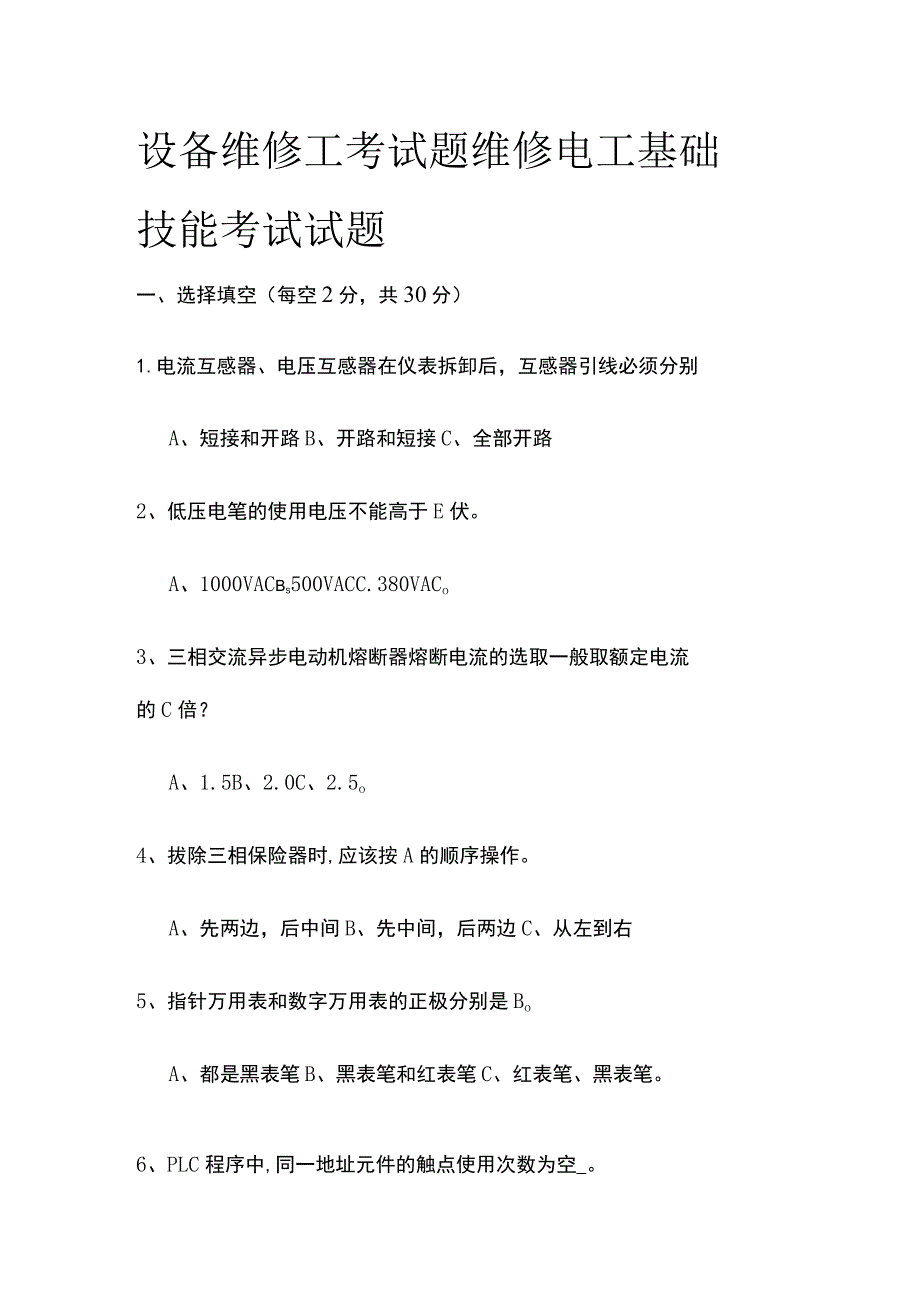

1、设备维修工考试题维修电工基础技能考试试题一、选择填空（每空2分，共30分）1.电流互感器、电压互感器在仪表拆卸后，互感器引线必须分别A、短接和开路B、开路和短接C、全部开路2、低压电笔的使用电压不能高于E伏。A、1000VACBs500VACC.380VACo3、三相交流异步电动机熔断器熔断电流的选取一般取额定电流的C倍？A、1.5B、2.0C、2.5o4、拔除三相保险器时,应该按A的顺序操作。A、先两边，后中间B、先中间，后两边C、从左到右5、指针万用表和数字万用表的正极分别是BoA、都是黑表笔B、黑表笔和红表笔C、红表笔、黑表笔。6、PLC程序中,同一地址元件的触点使用次数为空_。A、8次

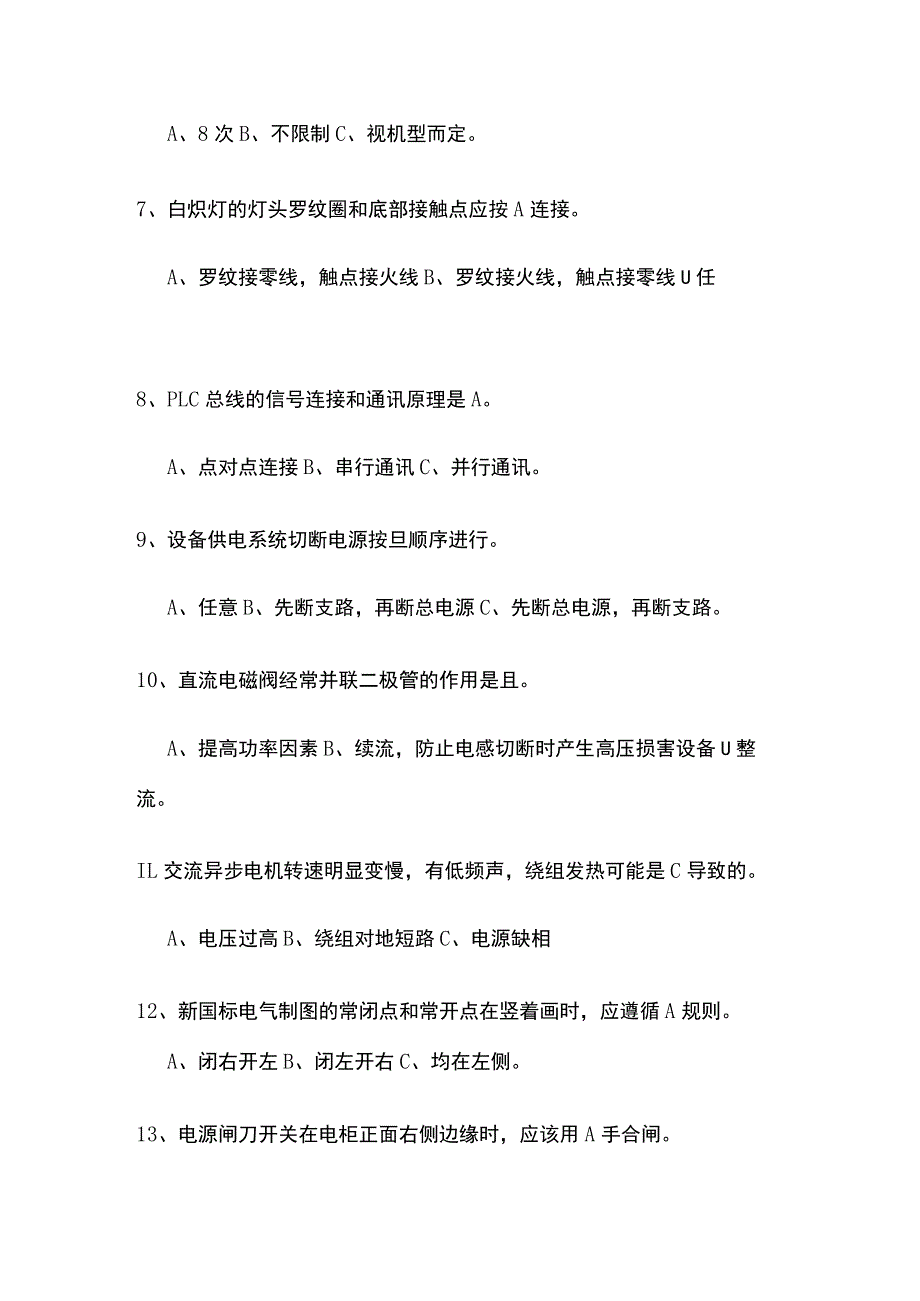

2、B、不限制C、视机型而定。7、白炽灯的灯头罗纹圈和底部接触点应按A连接。A、罗纹接零线，触点接火线B、罗纹接火线，触点接零线U任8、PLC总线的信号连接和通讯原理是A。A、点对点连接B、串行通讯C、并行通讯。9、设备供电系统切断电源按旦顺序进行。A、任意B、先断支路，再断总电源C、先断总电源，再断支路。10、直流电磁阀经常并联二极管的作用是且。A、提高功率因素B、续流，防止电感切断时产生高压损害设备U整流。IL交流异步电机转速明显变慢，有低频声，绕组发热可能是C导致的。A、电压过高B、绕组对地短路C、电源缺相12、新国标电气制图的常闭点和常开点在竖着画时，应遵循A规则。A、闭右开左B、闭左开右

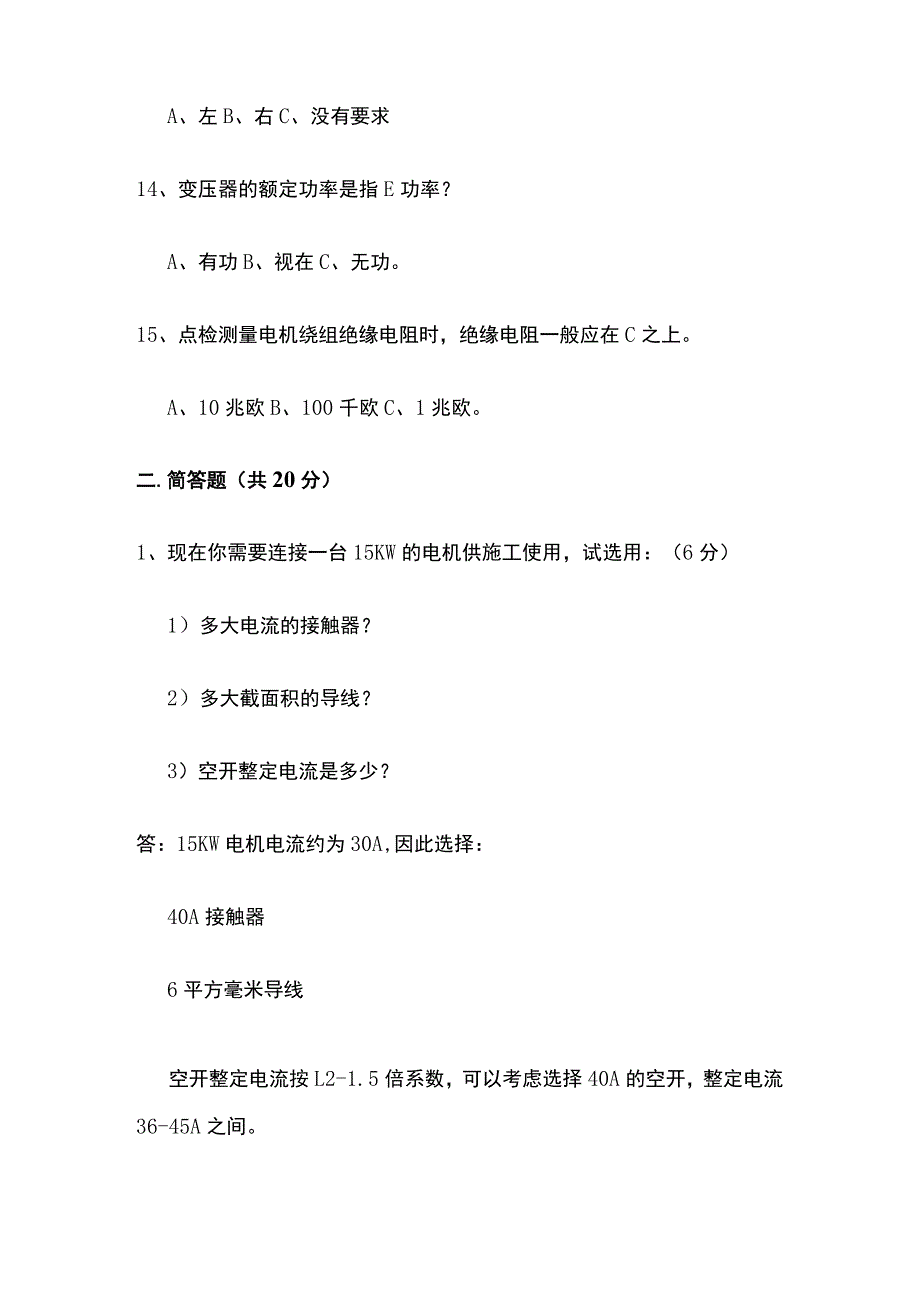

3、C、均在左侧。13、电源闸刀开关在电柜正面右侧边缘时，应该用A手合闸。A、左B、右C、没有要求14、变压器的额定功率是指E功率？A、有功B、视在C、无功。15、点检测量电机绕组绝缘电阻时，绝缘电阻一般应在C之上。A、10兆欧B、100千欧C、1兆欧。二.简答题（共20分）1、现在你需要连接一台15KW的电机供施工使用，试选用：（6分）1）多大电流的接触器？2）多大截面积的导线？3）空开整定电流是多少？答：15KW电机电流约为30A,因此选择：40A接触器6平方毫米导线空开整定电流按L2-1.5倍系数，可以考虑选择40A的空开，整定电流36-45A之间。2、液压系统出现喘动时，可能的原因是什么？
4、如何处理？（6分）答：液压传动设备喘动（爬行）的主要原因：运动过程中，阻力的变化产生速度的变化。1）由于油质问题或外部空气进入，液压缸内如存在一定量的气体,运动时便出现脉冲现象，从而使液压传动产生爬行，这是产生爬行的主要因素。需要通过空循环或者放油排出气体。2 ）传动机构（如导轨等）润滑不良，传动部件几何精度达不到要求，会引起运动时的阻力不均匀。需要修复几何精度。3 ）进油腔的油压过高或过低，没设置背压阀或背压太低，油压易发生波动，也会引起工作台爬行。需要适当调节压力。3、下面是我们经常用到的一个交流-直流输入电路的一部分，图中有四处明显错误，把他们改正过来。（8分）三、计算题（15分）如下电
5、路中,其中R1=R2=1.1K,R3=2.2K,R4=l.lKo试计算(电压单位用V、电流单位用mA):1.电阻Rl的端电压。2、通过R3的电流。3、通过R4的电流。答：并联电路的电阻:R并=(Rl+R2)R3(R1+R2+R3)=(1.1+1.1)2.2/(1.1+1.1+2.2)=1.1(K)总电阻：口二口4+1并=1.1+1.1=2.2(1。)Rl的端电压：U1=R1(R1+R2)*R并/(R并+R4)*U=1.1(1.1+1.1)*1.1/(1.1+1.1)*10=2.5(V)R4的电流：I=UR=102.2=4.55（八）R3的电流:I3=(Rl+R2)/(R1+R2+R3)*1=(
6、1.1+1.1)(1.1+1.1+2.2)*4.55=2.27（八）四、应用题(20分)试用你熟悉的一种小型PLCz完成3个指示灯循环点亮的过程，时间间隔任意设置。控制用一个按钮启动SBl,一个按钮停止SB2。可以使用符号地址，要求：1、画出PLC接线原理图。2、画出PLC梯型图。答：以三菱F或FX系列为例：1.PLC接线原理图：2)PLC梯形图:按照不使用移位寄存器的常规方法，梯形图如下：也可以使用移位寄存器编程。五.论述题：(15分)请描述你车间当前设备最主要的问题是什么？论述维修人员应通过哪些努力，来有效降低停台？答：这是一个开放题，但要把握如下要点：问题各个环境各不相同，不做叙述。措施
7、是：1.强调预防性维修的思想，通过设备检查和预防性修理计划，把故障隐患尽量消除在萌芽状态，尽量消除事后维修。2、注重设备的保养工作，保持设备的良好基础状态。3、做好预防性的设备检查（点检），随时发现问题和隐患，及时排除问题，并指导维修对策（计划、标准、规程等）。4、合理的备件储备，减少备件对故障停机的影响。5、人员技能培训I,提高维修技能水平。6、针对技术复杂作业的的标准作业指导和训练，缩短作业时间。7、针对可能出现的重大故障、重复故障,制定预案,提高反应速度。8、开展重要零部件的失效分析,开展定期修理、更换、校准等工作。9、运用专业检测手段，开展预知性维修。10、开展故障分析，真正找到故障真
8、因，杜绝重复发生。11、在恢复性维修基础上，重视开展改善活动，消除设备机能缺陷，杜绝故障发生。12、通过大中修、更新、改造恢复老设备状态。可以集思广益，基本思路正确，且超过5个要点为满分。六、附加题：（本题有能力的人员选做，20分）试设计一个变频调速系统，驱动一个输送小车的快速前进一预停慢进一停止一快速返回原位的过程。条件：1）设置如下按钮开关：启动、停止、手动前进、手动停止共4个按钮，及自动/手动转换开关。另有原位、慢速、终点三个行程开关。2 ）设置3级速度：自动快进及快速返回速度、慢进速度、手动速度。3 ）变频器不计品牌，按变频器通用接口和调速方式考虑接线。4 ）调速方式不限制，可以使用开
9、关量BCD编码、电位器、模拟量等多种方式。5）接触器、继电器个数自由选择。允许使用PLC设计。试完成:1）画出电路原理图，变频器可以只画相关部分接口。2 ）说明必须设置的参数内容（无须说明参数号）。3 ）如使用PLC设计，画出接口图和梯形图。PLC不指明品牌，梯形图可以使用符号地址。答：本题分散性大，是考核维修电工对新技术掌握的提高题，设计部分不做标准答案。但评分注意如下原则：1、原理图部分：如按全继电电路做，合计15分。如按PLC做，则电路部分10分，PLC程序5分。出现错误时，按错误性质权重酌情扣分。2、变频器参数说明部分5分。必须包含如下参数：两个自动速度一个手动速度电子热继电器负荷特性曲线选择（限制负载类型、最高电压等）启动电压（电流或力矩）
