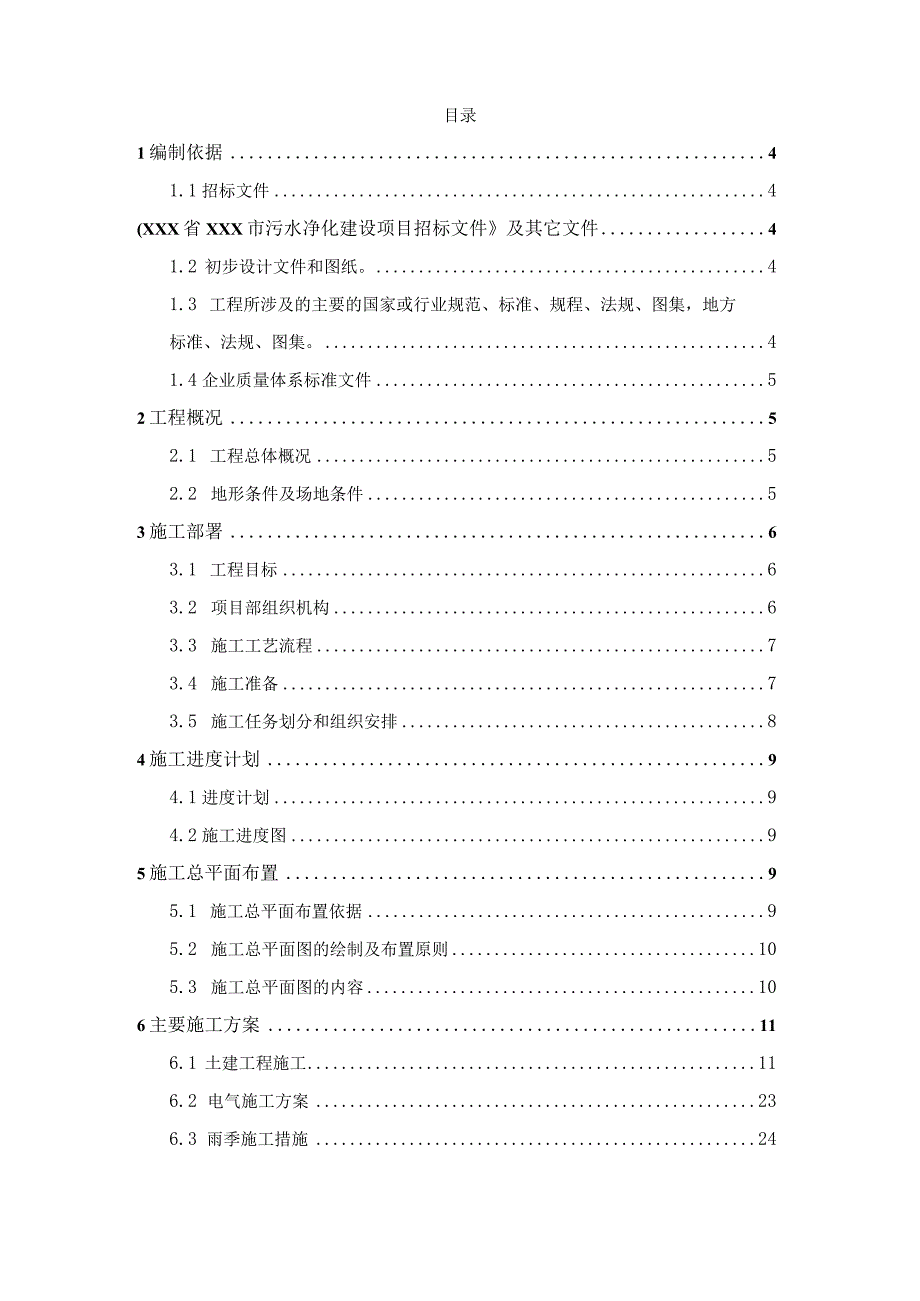

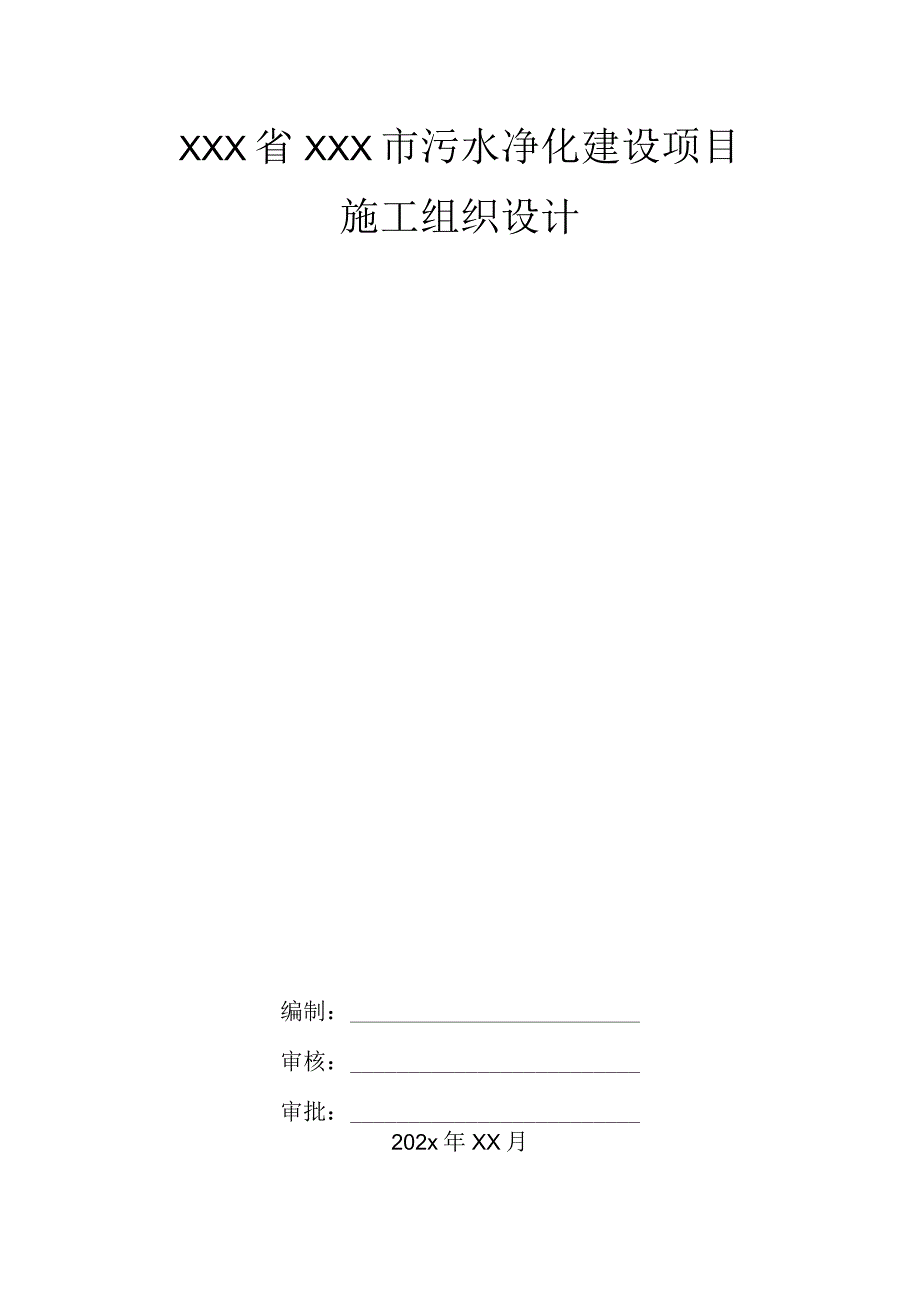

1、XXX省XXX市污水净化建设项目施工组织设计编制:审核:审批:202x年XX月目录1编制依据41.1招标文件4(XXX省XXX市污水净化建设项目招标文件及其它文件41.2 初步设计文件和图纸。41.3 工程所涉及的主要的国家或行业规范、标准、规程、法规、图集,地方标准、法规、图集。41.4企业质量体系标准文件52工程概况52.1 工程总体概况52.2 地形条件及场地条件53施工部署63.1 工程目标63.2 项目部组织机构63.3 施工工艺流程73.4 施工准备73.5 施工任务划分和组织安排84施工进度计划94.1进度计划94.2施工进度图95施工总平面布置95.1 施工总平面布置依据95.
2、2 施工总平面图的绘制及布置原则105.3 施工总平面图的内容106主要施工方案116.1 土建工程施工116.2 电气施工方案236.3 雨季施工措施246.4 冬季施工方案267资源需求计划317.1 劳动力需求计划317.2 施工机械需求计划31主要机械需用量计划表318各项管理及保证措施321.1 1质量保证措施321.2 工期保证措施431.3 现场技术管理441.4 现场文明施工591编制依据1.1 招标文件XXX省XXX市污水净化建设项目招标文件及其它文件。1.2 初步设计文件和图纸。1.3 工程所涉及的主要的国家或行业规范、标准、规程、法规、图集,地方标准、法规、图集。主要标准
3、、规范、文件一览表类别名称编号或文号规范建筑地基与基础施工质量验收规范GBJ202-202x规范建筑地基处理技术规范JGJ79-91规范钢筋焊接及验收规程JGJ18-96规范混凝土强度检验评定标准GBJ107-87规范砌体工程施工质量验收规范GB50203-202x规范混凝土结构工程施工质量验收规范GB50204-202x规范屋面工程施工质量验收规范GB50207-202x规范地下防水工程技术规范GB50208-202x工法补偿收缩混凝土防水工法YJGF22-92规范钢筋焊接接头试验方法JGJ27-86规范组合钢模板技术规程GB50214-202x规范工程测量规范GB50026-93规范建筑给
4、排水及采暖工程施工质量验收规范GB50242-202x规范通风与空调工程施工质量验收规范GB50243-202x类别名称编号或文号规范建筑电气安装工程施工质量验收规范GB50303-202x规范电器装置安装工程施工及验收规范GB50254-96规范建筑工程施工质量验收统一标准GB50300-202x规范建筑机械使用安全技术规程JGJ33-202x标准建筑电气安装工程质量检验评定标准GBJ303-88标准建筑施工安全检查评分标准JGJ59-88规范给水排水管道工程施工施工及验收规范GB50268-97规范建筑工程施工现场供用电安全规范GB50194-93规范施工现场临时用电安全技术规范JGJ46
5、-881.4 企业质量体系标准文件2工程概况2.1 工程总体概况XXX省XXX市污水净化建设项目位于XXX省XXX市南部XXX,工程规模为5万吨/日。本标书针对A标段氧化沟编制。A标段招标范围主要为氧化沟的土建施工;与氧化沟连接的管道做至第一法兰处;电气安装至氧化沟外皮L5米处;与氧化沟施工直接相关的设备基础的施工。2.2 地形条件及场地条件工程所在现场已具备施工条件,交通通讯水电完全能满足工程需要。3施工部署1.1 工程目标1. 1.1质量目标本工程质量满足国家规范要求,达到“省优”等级。3. 1.2工期目标一旦我单位中标,实现与业主所签定的和约工期是基本的前提,提前30天竣工,总工期270
6、日历天。4. 1.3安全目标杜绝重大伤亡事故、火灾事故和人员中毒事件的发生,轻伤频率控制在3%。以内。1.2 项目部组织机构项目组织机构框图人 责 负 全 安人 夷 负 保 质1.3 施工工艺流程1.3.1 土建施工遵循先地下后地上,优先安排影响后续工序的部位的施工,合理安排与后续工作的交叉提高工作效率。1.3.2 构筑物内管道的安装遵循先地下后地上,先干线后支线,优化管道的预制、安装、吹扫、试压方案,确保施工方案和施工程序的最优。1.3.3 预埋电气的安装合理安排电气和各专业的交叉作业,动态进行人员(包括甲方操作人员)的培训,及时进行电气仪表的调试。1.4 施工准备施工准备工作不仅要在开工前
7、集中进行,而且要在各分项工程施工开始之前,都要不断做好准备工作,为整个工程的顺利进行创造必要的条件。3. 4.1施工技术准备4. 4.1.1施工图纸设计技术交底及图纸会审施工前针对工程具体情况,收集有关技术资料,熟悉有关图纸、资料及地质报告。施工前应清理和收集厂区内地下障碍物、管网等资料,并摸清厂区附近所有管网情况。并请设计单位作详细的设计技术交底。项目经理、项目技术人员及工长和施工人员熟悉图纸后,并正确理解设计意图,对图纸中的不明确和矛盾的地方,或者施工困难的问题,均要在由业主组织的图纸会审过程中会同设计和业主解决。3. 4.L2施工图纸深化设计(投标暂略)3.4. 1.3图纸、规范、标准、
8、图集等由总工组织项目经理、技术员、工长和材料、安全、预算各部门熟悉图纸,并提出设计中的问题,由项目技术负责人协调设计和业主解决。由项目技术负责人按照图纸设计和工艺提出本工程所需的规范、标准、图集等技术资料的计划报经理部,由经理部统一提供。如经理部无所需国家、地方或行业标准、资料,由经理部负责及时购买;对由业主或设计院提供的厂标和院标,应由业主或设计院提供。由项目经理部报规范资料的清单给经理部,由经理部按照总公司的颁发文件、规范有效版本控制清单,对项目上使用的文件、规范版本的有效性进行控制,具体按照IS09002标准执行。3.4.L4其它准备委托有资质的试验单位出混凝土配合比报告。组织有关人员细
9、化总平面布置图,施工组织设计。组织编制施工预算。各种加工半成品技术资料的准备和计划申报审批等。新技术成果推广应用的计划、审批及技术资料、机具设备的准备、使用及人员培训。3.4.2现场准备3.4.2.1工程轴线控制网测量定位及控制桩、控制点的保护工程轴线控制网测量定位必须按国家工程测量规范(GB50026-93)进行,加强现场内控制桩和控制点的保护,设立明显警告标志,设置保护装置,防止车辆碰撞、碾压和人为破坏,并定期检查复核。所有桩点均明确标识、防止用错。3.5施工任务划分和组织安排整个工程分为土建、管道和电气几个专业,每个专业选派有类似工程经历的专业施工队进行本专业施工,对于每个专业施工队的工
10、作量下达明确任务书(包括工作内容,工期,质量等),动态进行工程工期的控制,及时协调各专业间的交叉作业,制定合理可行的施工网络图进度图,确保施工工期关键控制点的完成,为总工期的按时完成打下良好的基础。严格执行各项工程质量规定,确保质量优良的前提下缩短工期。4施工进度计划4.1 进度计划本工程采用一流的施工策划与运作、一流的管理与协调、一流的技术与工艺、一流的设备与材料、一流的承包商与劳动力素质等来实现流的管理和控制,从而以过程精品达到工程精品,满足业主对各个方面的要求。建立完善的计划保证体系。控制施工生产局面,保证工程进度的关键一环。人、财、物的保证。委派具有大型工程总承包经验和能力的国家壹级项
11、目经理和从事项目总承包管理的各类优秀人员组成项目经理部。我们具备良好的资信、资金状况和履约能力。我们还拥有充足的施工机械资源。技术工艺的保障。编制有针对性的施工组织设计、施工方案和技术交底。采用小流水施工。广泛采用新技术、新材料、新工艺。采用先进的电子、电脑等设备。4.2 施工进度图见附件。5施工总平面布置5.1 施工总平面布置依据厂区总平面图、甲方招标文件、施工工程进度、本公司的有关规定。5.2 施工总平面图的绘制及布置原则原则上,施工材料应尽量布置在离施工作业面近的地方,以减少运输距离。预制构件应尽量运至吊装处,避免二次倒运。栏杆等材料应集中堆放,以便于管理,避免丢失。需要吊装的材料应根据
12、安装工艺和顺序,堆放在利于吊车施工处。5.3 施工总平面图的内容5. 3.1主现场出入口及围墙分隔采用钢管瓦楞板,高2m。5.3. 1.1临时供水、供电5.3.1.1.1临时用水根据业主提供的现有施工现场情况及有关临时用水要求,参照相应的施工规范,管径根据具体用水量确定。主管和甲方指定的接口连接。5.3.1.1.2临时用电依据工程需要施工时的总用电量数为P总二125KVA,要求建设单位能保证上述用电量,以保证工程的顺利进行。5.3.1.2临时排水利用原有污水、雨水管、井,设明排水沟,过路时采用水泥管,上用水泥板保护。砂浆搅拌机处的施工污水必须先经沉淀池沉淀后,方可留入污水井、沟。5.3.2现场
13、道路及排水尽量利用厂区原有道路作为施工道路,见后附施工总平面图。临时道路的路基以建筑垃圾铺垫,辗压密实,两侧设排水沟。5.3.3现场材料加工、堆放场地根据施工进度进行布置,考虑材料性质进行防水、防雨、防腐、防盗的处理。5 .3.4现场办公区、生活区现场办公采用双层集装箱式办公室,共二个,一栋为现场办公室,一栋为现场会议室。现场设置施工用宿舍及办公室等临时建筑以产生产设施:砂石堆放场、木工棚、水泥库及搅拌站。办公室为集装箱式两座,材料库用钢管石棉瓦搭建,食堂24砖砌石棉瓦顶。6 主要施工方案6.1 土建工程施工6.1.1 施工总布置6.LLl规划原则在满足施工的前提下尽可能减小施工用地。在满足施
