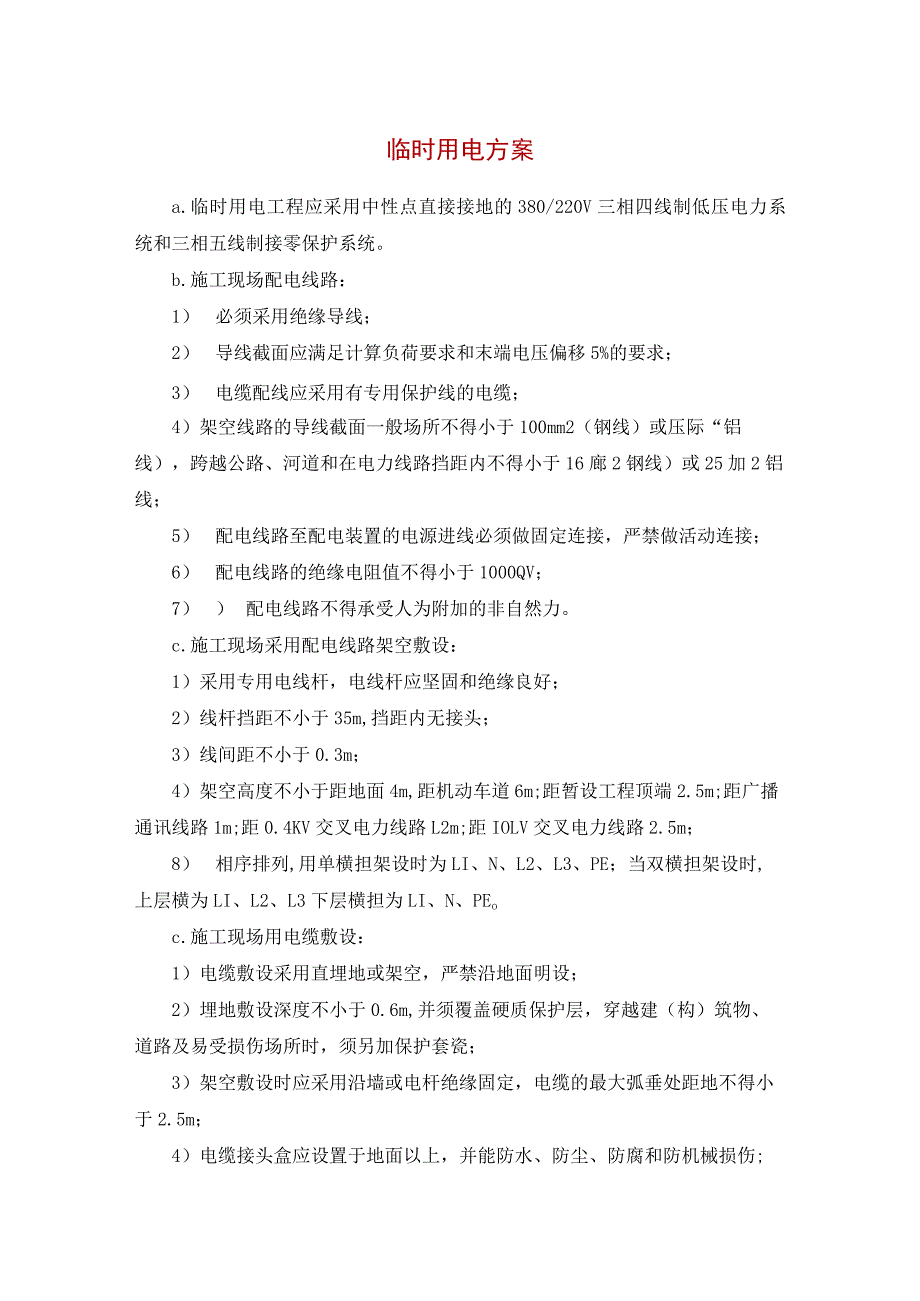

1、临时用电方案a.临时用电工程应采用中性点直接接地的380/220V三相四线制低压电力系统和三相五线制接零保护系统。b.施工现场配电线路：1） 必须采用绝缘导线；2） 导线截面应满足计算负荷要求和末端电压偏移5%的要求；3） 电缆配线应采用有专用保护线的电缆；4）架空线路的导线截面一般场所不得小于100mm2（钢线）或压际“铝线），跨越公路、河道和在电力线路挡距内不得小于16廊2钢线）或25加2铝线；5） 配电线路至配电装置的电源进线必须做固定连接，严禁做活动连接；6） 配电线路的绝缘电阻值不得小于1000QV；7） ）配电线路不得承受人为附加的非自然力。c.施工现场采用配电线路架空敷设：1）采
2、用专用电线杆，电线杆应坚固和绝缘良好；2）线杆挡距不小于35m,挡距内无接头；3）线间距不小于0.3m；4）架空高度不小于距地面4m,距机动车道6m;距暂设工程顶端2.5m;距广播通讯线路1m;距0.4KV交叉电力线路L2m;距IOLV交叉电力线路2.5m；8） 相序排列,用单横担架设时为LI、N、L2、L3、PE；当双横担架设时,上层横为LI、L2、L3下层横担为LI、N、PEoc.施工现场用电缆敷设：1）电缆敷设采用直埋地或架空，严禁沿地面明设；2）埋地敷设深度不小于0.6m,并须覆盖硬质保护层，穿越建（构）筑物、道路及易受损伤场所时，须另加保护套瓷；3）架空敷设时应采用沿墙或电杆绝缘固定

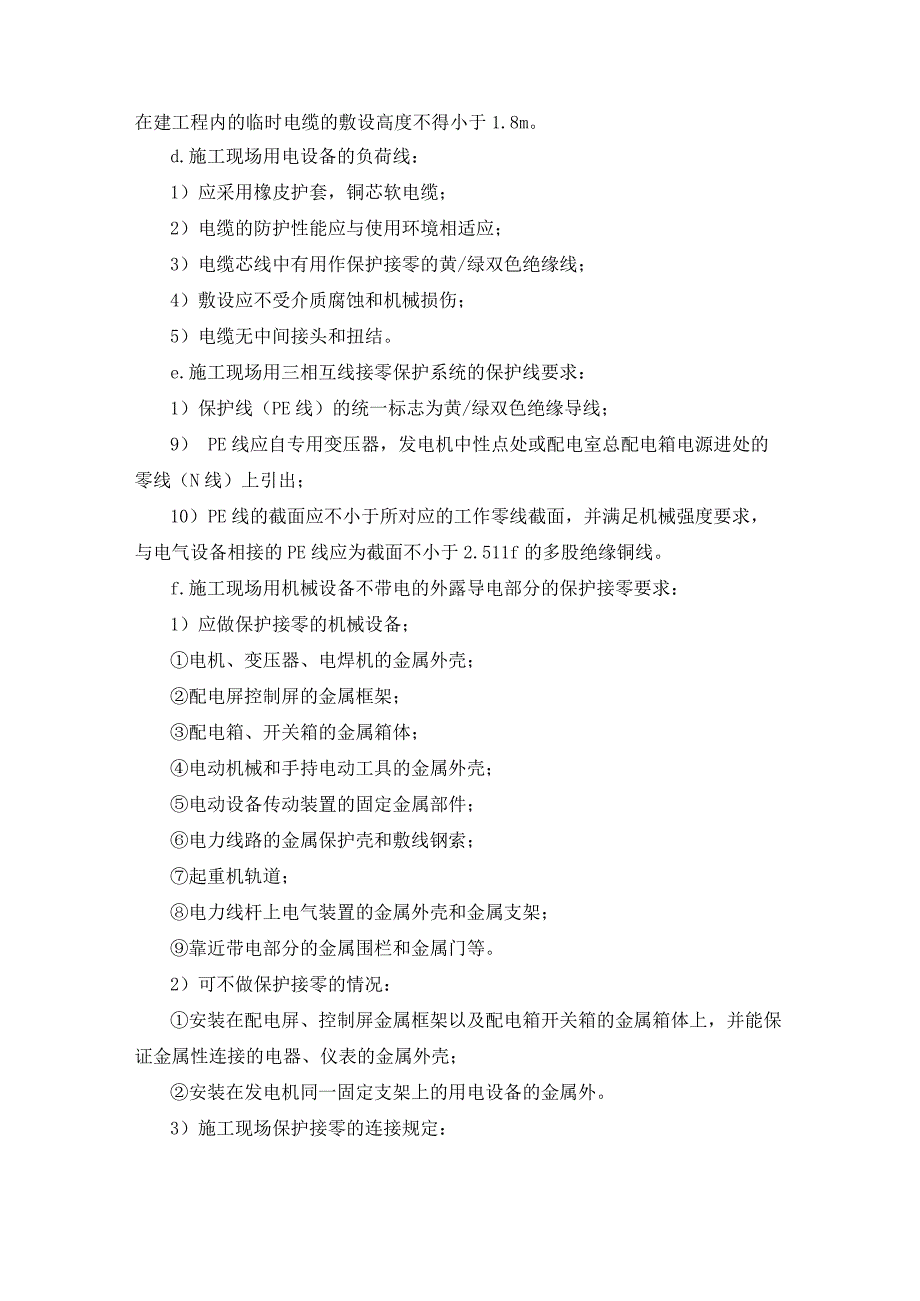

3、，电缆的最大弧垂处距地不得小于2.5m；4）电缆接头盒应设置于地面以上，并能防水、防尘、防腐和防机械损伤;在建工程内的临时电缆的敷设高度不得小于1.8m。d.施工现场用电设备的负荷线：1）应采用橡皮护套，铜芯软电缆；2）电缆的防护性能应与使用环境相适应；3）电缆芯线中有用作保护接零的黄/绿双色绝缘线；4）敷设应不受介质腐蚀和机械损伤；5）电缆无中间接头和扭结。e.施工现场用三相互线接零保护系统的保护线要求：1）保护线（PE线）的统一标志为黄/绿双色绝缘导线；9） PE线应自专用变压器，发电机中性点处或配电室总配电箱电源进处的零线（N线）上引出；10） PE线的截面应不小于所对应的工作零线截面，
4、并满足机械强度要求，与电气设备相接的PE线应为截面不小于2.511f的多股绝缘铜线。f.施工现场用机械设备不带电的外露导电部分的保护接零要求：1）应做保护接零的机械设备；电机、变压器、电焊机的金属外壳；配电屏控制屏的金属框架；配电箱、开关箱的金属箱体；电动机械和手持电动工具的金属外壳；电动设备传动装置的固定金属部件；电力线路的金属保护壳和敷线钢索；起重机轨道；电力线杆上电气装置的金属外壳和金属支架；靠近带电部分的金属围栏和金属门等。2）可不做保护接零的情况：安装在配电屏、控制屏金属框架以及配电箱开关箱的金属箱体上，并能保证金属性连接的电器、仪表的金属外壳；安装在发电机同一固定支架上的用电设备的

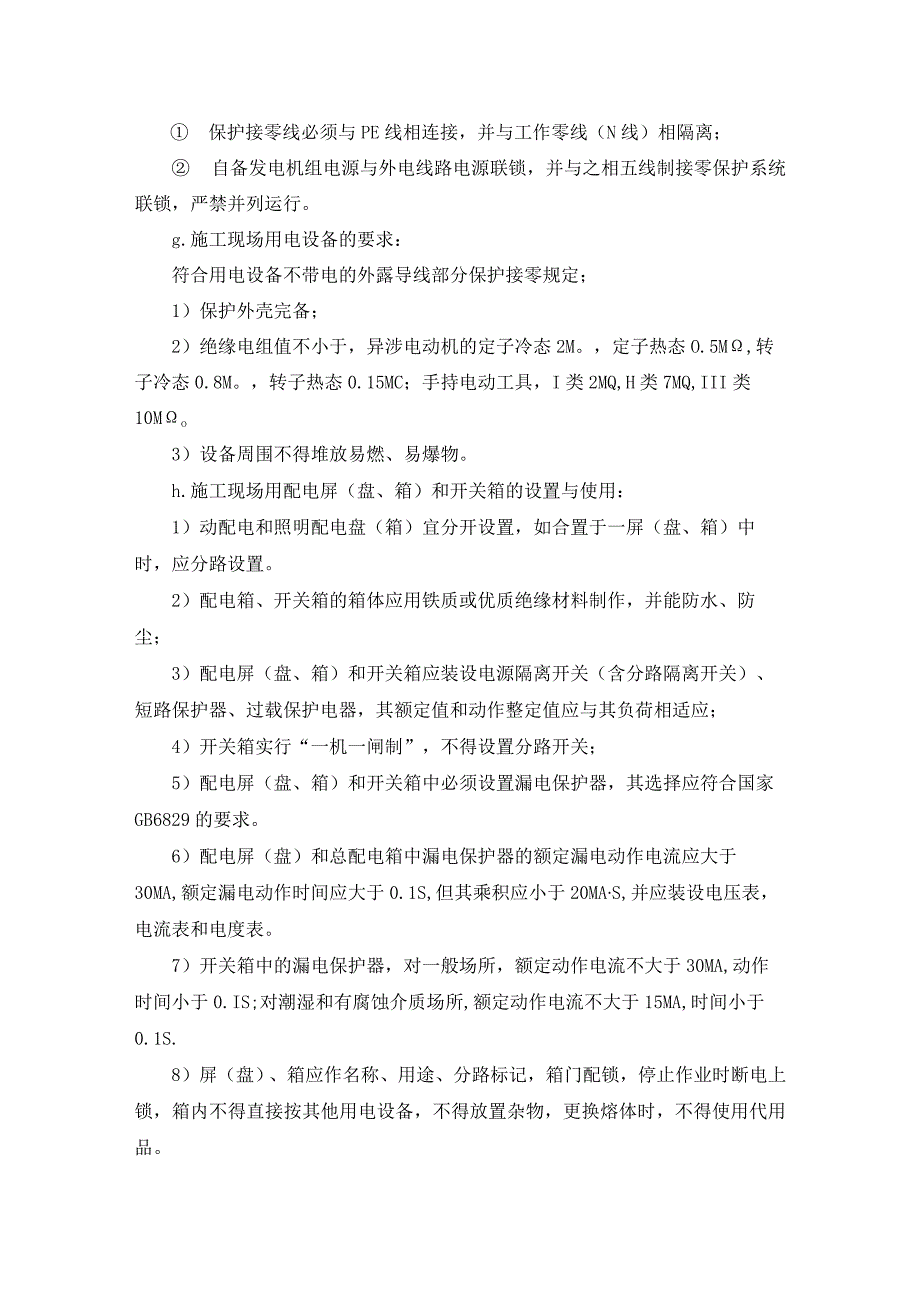

5、金属外。3）施工现场保护接零的连接规定： 保护接零线必须与PE线相连接，并与工作零线（N线）相隔离； 自备发电机组电源与外电线路电源联锁，并与之相五线制接零保护系统联锁，严禁并列运行。g.施工现场用电设备的要求：符合用电设备不带电的外露导线部分保护接零规定；1）保护外壳完备；2）绝缘电组值不小于，异涉电动机的定子冷态2M。，定子热态O.5M,转子冷态0.8M。，转子热态0.15MC；手持电动工具，I类2MQ,H类7MQ,III类10Mo3）设备周围不得堆放易燃、易爆物。h.施工现场用配电屏（盘、箱）和开关箱的设置与使用：1）动配电和照明配电盘（箱）宜分开设置，如合置于一屏（盘、箱）中时，应分路
6、设置。2）配电箱、开关箱的箱体应用铁质或优质绝缘材料制作，并能防水、防尘；3）配电屏（盘、箱）和开关箱应装设电源隔离开关（含分路隔离开关）、短路保护器、过载保护电器，其额定值和动作整定值应与其负荷相适应；4）开关箱实行“一机一闸制”，不得设置分路开关；5）配电屏（盘、箱）和开关箱中必须设置漏电保护器，其选择应符合国家GB6829的要求。6）配电屏（盘）和总配电箱中漏电保护器的额定漏电动作电流应大于30MA,额定漏电动作时间应大于0.1S,但其乘积应小于20MAS,并应装设电压表，电流表和电度表。7）开关箱中的漏电保护器，对一般场所，额定动作电流不大于30MA,动作时间小于0.IS;对潮湿和有腐
7、蚀介质场所,额定动作电流不大于15MA,时间小于0.1S.8）屏（盘）、箱应作名称、用途、分路标记，箱门配锁，停止作业时断电上锁，箱内不得直接按其他用电设备，不得放置杂物，更换熔体时，不得使用代用品。9）维修人员必须是专业电工并必须使用绝缘电工器材，维修时，维修点的前一级电源开关必须分闸断电，并悬挂醒目的停电标牌;10）配电屏（盘、箱）开关箱周围应有宽度不小于IM的通道，并不得堆放杂物，不得有灌木杂草，液体浸溅，物体打击，强烈振动和热源烘烤，严禁存放易燃、易爆物和腐蚀介质。11）屏（盘）箱必须安装牢固，移动式配电（开关）箱必须装设在坚固稳定的支架上，严禁置于地面。i.施工现场配电室和控制室的基
8、本要求及规定：1）应靠近电源并设立无灰尘、无蒸汽、无腐蚀介质和无振动的地方。2）应自然通风，并有防雨雪、防动物进入措施。3）配电室的建筑物的耐火等级不应低于3级，室内应配置消防用品。4）配电室内必须保持规定的操作，维修通道光度，保持清洁，严禁设置杂物，门应外开，并配锁。j.施工现场照明供电要求：1）一般场所的照明电压为220V；2）地下室、高温、有导电粉尘和狭窄的场所，照明电压应不大于36V；3）潮湿和易触及照明线路的场所，照明电压不大于24V；4）特别潮湿、导电良好的地面、金属容器内，照明电压不大于12V；和灯电压不大于36V；5）照明变压器应为双绕组型，严禁使用自耦变压器；6）正常环境下照
9、明器选用开启型，潮湿环境下选用密闭防水型，易燃、易爆选用防爆型。k.施工现场防雷接地要求：1）配电室和总配电箱进、出线处应设阀型避雷器或将其架空，进、出线处绝缘子铁脚作防雷接地。2）防雷接地的电阻值不大于3O3）当施工现场与外电线路去同一供电系统时，电气设备应根据当地规定作保护接零或接地,不得一部分设备采用保护接零，而另一部分设备采用保护接地。4）施工现场的电力系统严禁利用大地作相线或零线。5）作防雷接地的电气设备，必须同时作重复接地。6）保护零线的每一重复接地电阻值应不大于10。，塔吊的重复接地电阻值不应大于4。7）施工现场使用电设备5台以上或用电设备在50KW以上时，应编制临时用电施工组织设计；5台和50KW以下时，应编制安全用电技术措施和用电防火措施。
