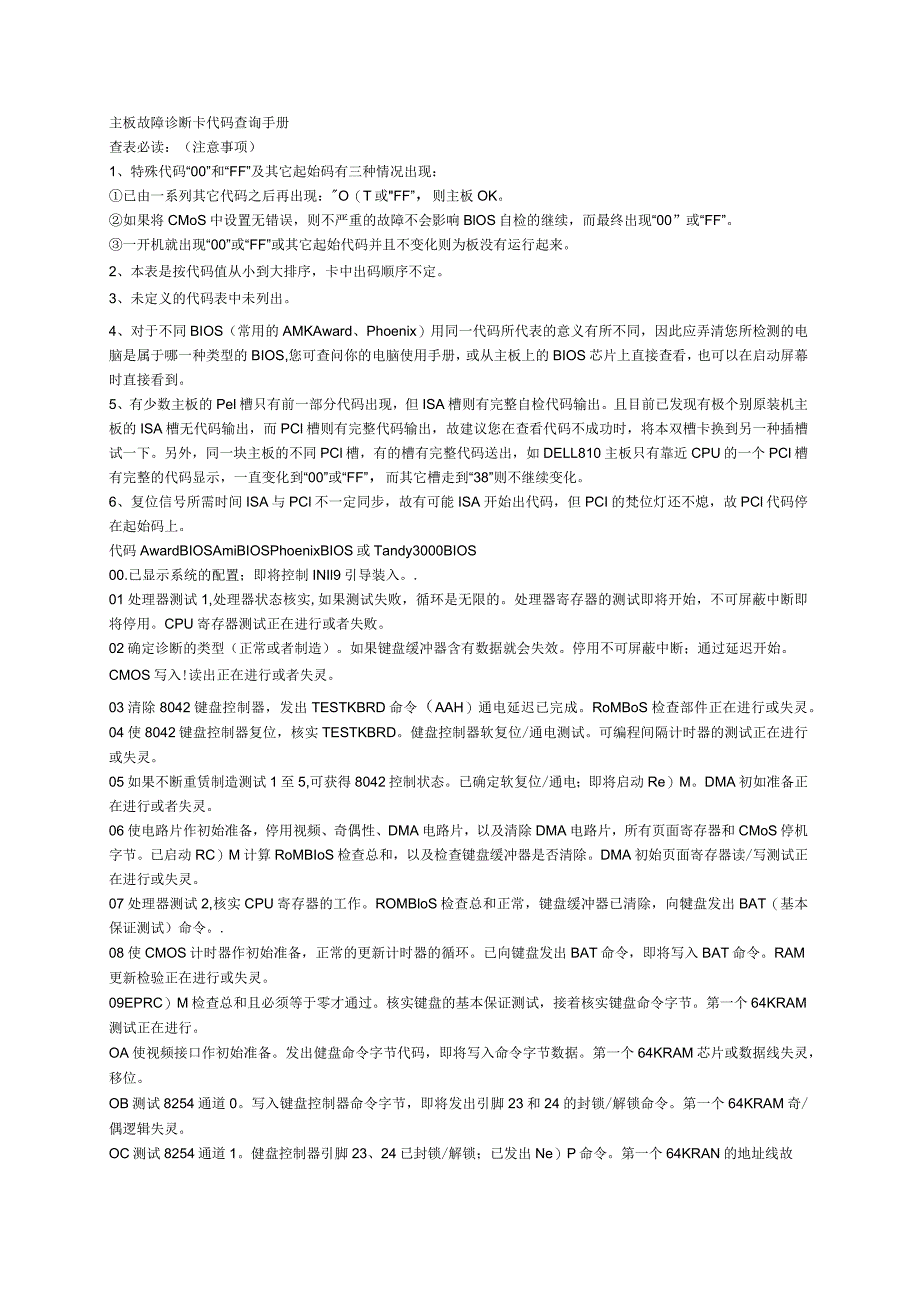

1、主板故障诊断卡代码查询手册查表必读：（注意事项）1、特殊代码“00”和“FF”及其它起始码有三种情况出现：已由一系列其它代码之后再出现：O（T或FF”，则主板OK。如果将CMoS中设置无错误，则不严重的故障不会影响BlOS自检的继续，而最终出现“00”或“FF”。一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。2、本表是按代码值从小到大排序，卡中出码顺序不定。3、未定义的代码表中未列出。4、对于不同BIOS（常用的AMKAward、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS,您可查问你的电脑使用手册，或从主板上的
2、BIOS芯片上直接查看，也可以在启动屏幕时直接看到。5、有少数主板的Pel槽只有前一部分代码出现，但ISA槽则有完整自检代码输出。且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCl槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。另外，同一块主板的不同PCl槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU的一个PCl槽有完整的代码显示，一直变化到“00”或“FF”，而其它槽走到“38”则不继续变化。6、复位信号所需时间ISA与PCl不一定同步，故有可能ISA开始出代码，但PCI的梵位灯还不熄，故PCl代码停在起始码上。代码AwardBIOSA
3、miBIOSPhoenixBIOS或Tandy3000BIOS00.已显示系统的配置；即将控制INIl9引导装入。.01处理器测试1,处理器状态核实,如果测试失败，循环是无限的。处理器寄存器的测试即将开始，不可屏蔽中断即将停用。CPU寄存器测试正在进行或者失败。02确定诊断的类型（正常或者制造）。如果键盘缓冲器含有数据就会失效。停用不可屏蔽中断；通过延迟开始。CMOS写入!读出正在进行或者失灵。03清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。RoMBoS检查部件正在进行或失灵。04使8042键盘控制器复位，核实TESTKBRD。健盘控制器软复位/通电测试。可编程间
4、隔计时器的测试正在进行或失灵。05如果不断重赁制造测试1至5,可获得8042控制状态。已确定软复位/通电；即将启动Re）M。DMA初如准备正在进行或者失灵。06使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMoS停机字节。已启动RC）M计算RoMBIoS检查总和，以及检查键盘缓冲器是否清除。DMA初始页面寄存器读/写测试正在进行或失灵。07处理器测试2,核实CPU寄存器的工作。ROMBloS检查总和正常，键盘缓冲器已清除，向犍盘发出BAT（基本保证测试）命令。.08使CMOS计时器作初始准备，正常的更新计时器的循环。已向键盘发出BAT命令，即将写入

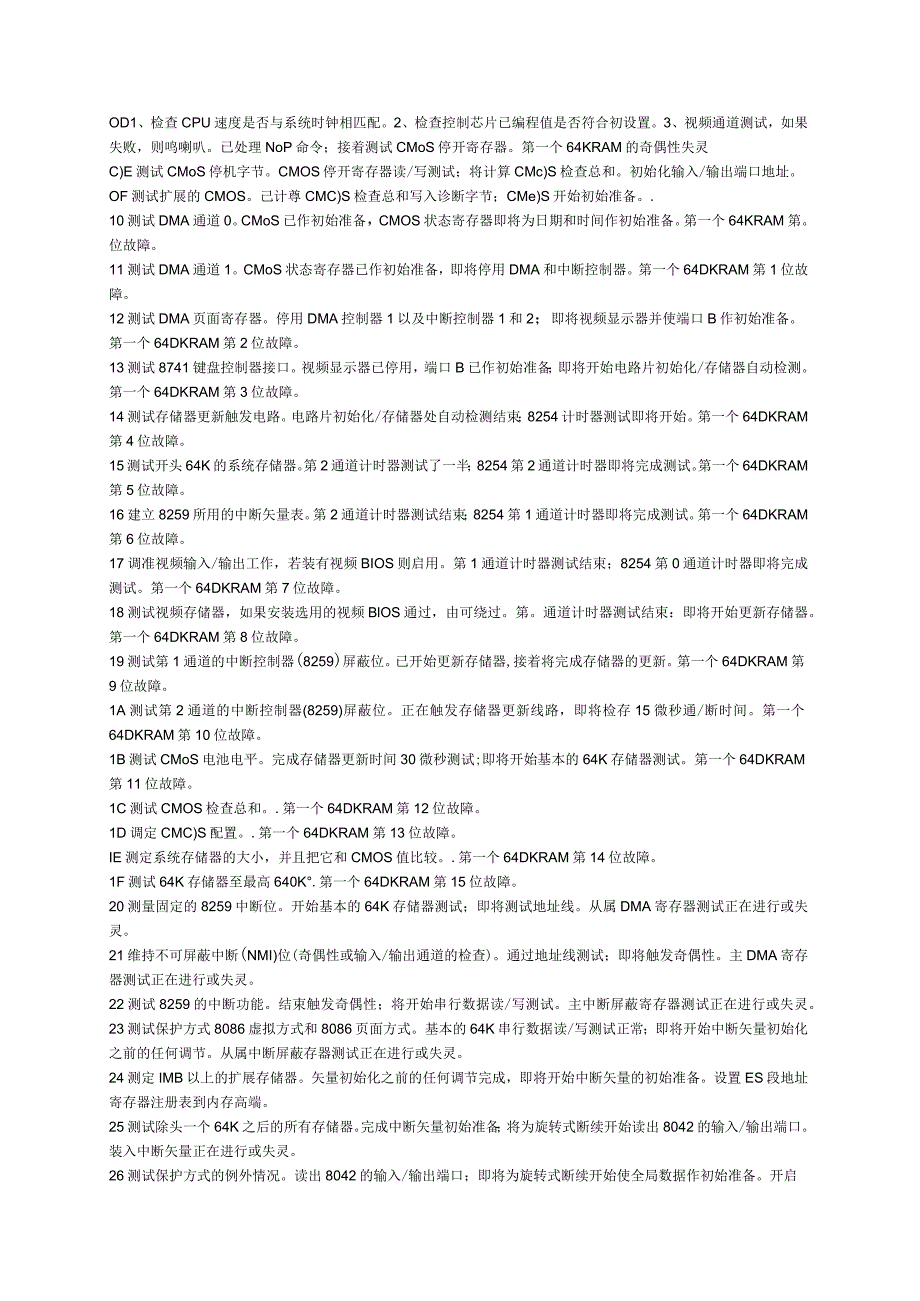

5、BAT命令。RAM更新检验正在进行或失灵。09EPRC）M检查总和且必须等于零才通过。核实键盘的基本保证测试，接着核实键盘命令字节。第一个64KRAM测试正在进行。OA使视频接口作初始准备。发出健盘命令字节代码，即将写入命令字节数据。第一个64KRAM芯片或数据线失灵，移位。OB测试8254通道0。写入键盘控制器命令字节，即将发出引脚23和24的封锁/解锁命令。第一个64KRAM奇/偶逻辑失灵。OC测试8254通道1。健盘控制器引脚23、24已封锁/解锁；已发出Ne）P命令。第一个64KRAN的地址线故OD1、检查CPU速度是否与系统时钟相匹配。2、检查控制芯片已编程值是否符合初设置。3、视频
6、通道测试，如果失败，则鸣喇叭。已处理NoP命令；接着测试CMoS停开寄存器。第一个64KRAM的奇偶性失灵C)E测试CMoS停机字节。CMOS停开寄存器读/写测试；将计算CMc)S检查总和。初始化输入/输出端口地址。OF测试扩展的CMOS。己计尊CMC)S检查总和写入诊断字节；CMe)S开始初始准备。.10测试DMA通道0。CMoS已作初始准备，CMOS状态寄存器即将为日期和时间作初始准备。第一个64KRAM第。位故障。11测试DMA通道1。CMoS状态寄存器已作初始准备，即将停用DMA和中断控制器。第一个64DKRAM第1位故障。12测试DMA页面寄存器。停用DMA控制器1以及中断控制器1和
7、2；即将视频显示器并使端口B作初始准备。第一个64DKRAM第2位故障。13测试8741键盘控制器接口。视频显示器已停用，端口B已作初始准备；即将开始电路片初始化/存储器自动检测。第一个64DKRAM第3位故障。14测试存储器更新触发电路。电路片初始化/存储器处自动检测结束；8254计时器测试即将开始。第一个64DKRAM第4位故障。15测试开头64K的系统存储器。第2通道计时器测试了一半；8254第2通道计时器即将完成测试。第一个64DKRAM第5位故障。16建立8259所用的中断矢量表。第2通道计时器测试结束；8254第1通道计时器即将完成测试。第一个64DKRAM第6位故障。17调准视频
8、输入/输出工作，若装有视频BIOS则启用。第1通道计时器测试结束；8254第0通道计时器即将完成测试。第一个64DKRAM第7位故障。18测试视频存储器，如果安装选用的视频BlOS通过，由可绕过。第。通道计时器测试结束：即将开始更新存储器。第一个64DKRAM第8位故障。19测试第1通道的中断控制器(8259)屏蔽位。已开始更新存储器,接着将完成存储器的更新。第一个64DKRAM第9位故障。1A测试第2通道的中断控制器(8259)屏蔽位。正在触发存储器更新线路，即将检存15微秒通/断时间。第一个64DKRAM第10位故障。1B测试CMoS电池电平。完成存储器更新时间30微秒测试;即将开始基本的
9、64K存储器测试。第一个64DKRAM第11位故障。1C测试CMOS检查总和。.第一个64DKRAM第12位故障。1D调定CMC)S配置。.第一个64DKRAM第13位故障。IE测定系统存储器的大小，并且把它和CMOS值比较。.第一个64DKRAM第14位故障。1F测试64K存储器至最高640K.第一个64DKRAM第15位故障。20测量固定的8259中断位。开始基本的64K存储器测试；即将测试地址线。从属DMA寄存器测试正在进行或失灵。21维持不可屏蔽中断(NMI)位(奇偶性或输入/输出通道的检查)。通过地址线测试；即将触发奇偶性。主DMA寄存器测试正在进行或失灵。22测试8259的中断功能

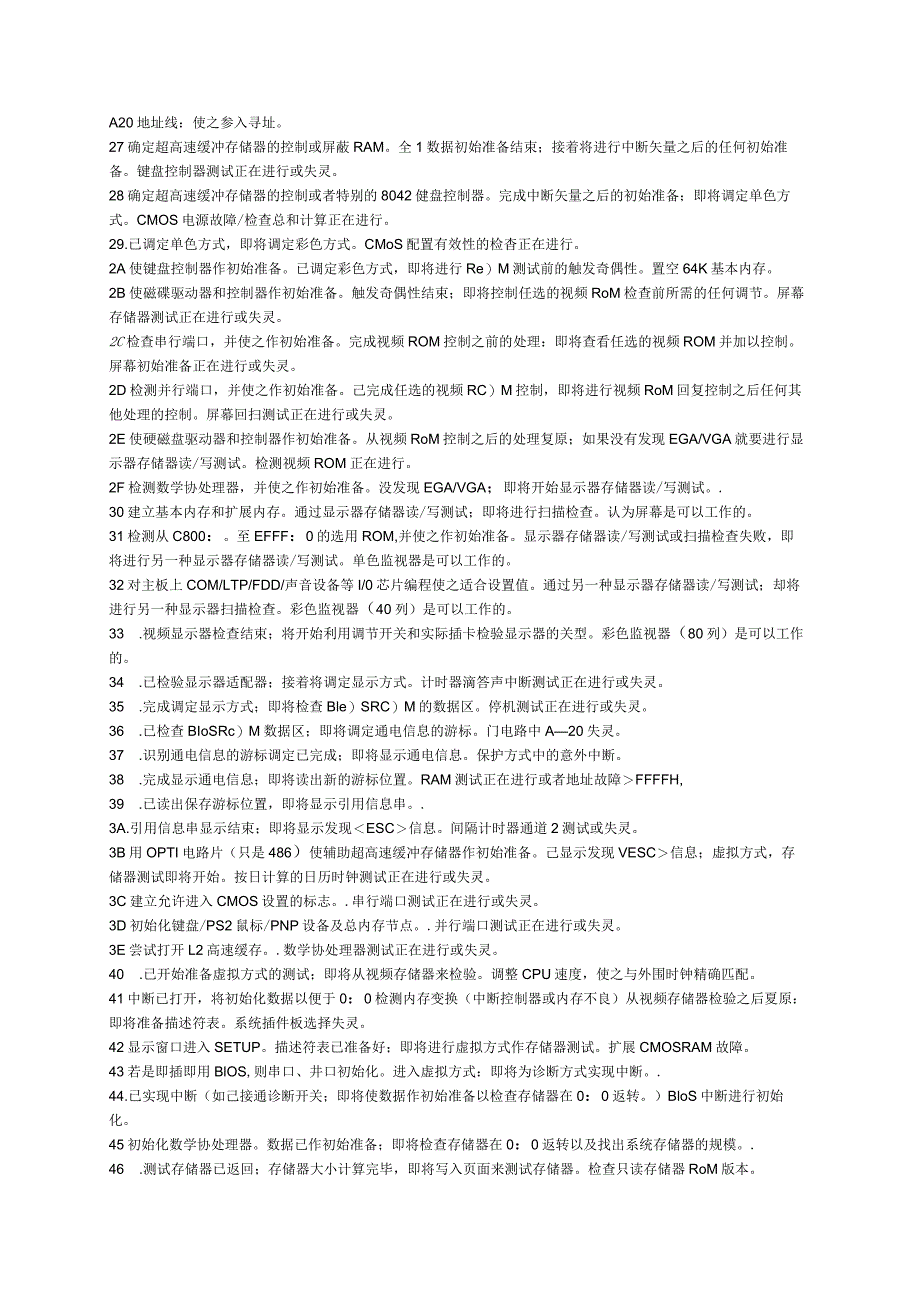

10、。结束触发奇偶性；将开始串行数据读/写测试。主中断屏蔽寄存器测试正在进行或失灵。23测试保护方式8086虚拟方式和8086页面方式。基本的64K串行数据读/写测试正常；即将开始中断矢量初始化之前的任何调节。从属中断屏蔽存器测试正在进行或失灵。24测定IMB以上的扩展存储器。矢量初始化之前的任何调节完成，即将开始中断矢量的初始准备。设置ES段地址寄存器注册表到内存高端。25测试除头一个64K之后的所有存储器。完成中断矢量初始准备；将为旋转式断续开始读出8042的输入/输出端口。装入中断矢量正在进行或失灵。26测试保护方式的例外情况。读出8042的输入/输出端口；即将为旋转式断续开始使全局数据作初
11、始准备。开启A20地址线：使之参入寻址。27确定超高速缓冲存储器的控制或屏蔽RAM。全1数据初始准备结束；接着将进行中断矢量之后的任何初始准备。键盘控制器测试正在进行或失灵。28确定超高速缓冲存储器的控制或者特别的8042健盘控制器。完成中断矢量之后的初始准备；即将调定单色方式。CMOS电源故障/检查总和计算正在进行。29.已调定单色方式，即将调定彩色方式。CMoS配置有效性的检杳正在进行。2A使键盘控制器作初始准备。已调定彩色方式，即将进行Re）M测试前的触发奇偶性。置空64K基本内存。2B使磁碟驱动器和控制器作初始准备。触发奇偶性结束；即将控制任选的视频RoM检查前所需的任何调节。屏幕存储
12、器测试正在进行或失灵。2C检查串行端口，并使之作初始准备。完成视频ROM控制之前的处理：即将查看任选的视频ROM并加以控制。屏幕初始准备正在进行或失灵。2D检测并行端口，并使之作初始准备。己完成任选的视频RC）M控制，即将进行视频RoM回复控制之后任何其他处理的控制。屏幕回扫测试正在进行或失灵。2E使硬磁盘驱动器和控制器作初始准备。从视频RoM控制之后的处理复原；如果没有发现EGA/VGA就要进行显示器存储器读/写测试。检测视频ROM正在进行。2F检测数学协处理器，并使之作初始准备。没发现EGA/VGA；即将开始显示器存储器读/写测试。.30建立基本内存和扩展内存。通过显示器存储器读/写测试；
13、即将进行扫描检查。认为屏幕是可以工作的。31检测从C800：。至EFFF：0的选用ROM,并使之作初始准备。显示器存储器读/写测试或扫描检查失败，即将进行另一种显示器存储器读/写测试。单色监视器是可以工作的。32对主板上COM/LTP/FDD/声音设备等I/0芯片编程使之适合设置值。通过另一种显示器存储器读/写测试；却将进行另一种显示器扫描检查。彩色监视器（40列）是可以工作的。33 .视频显示器检查结束；将开始利用调节开关和实际插卡检验显示器的关型。彩色监视器（80列）是可以工作的。34 .已检验显示器适配器；接着将调定显示方式。计时器滴答声中断测试正在进行或失灵。35 .完成调定显示方式；
14、即将检查Ble）SRC）M的数据区。停机测试正在进行或失灵。36 .已检查BIoSRc）M数据区；即将调定通电信息的游标。门电路中A20失灵。37 .识别通电信息的游标调定已完成；即将显示通电信息。保护方式中的意外中断。38 .完成显示通电信息；即将读出新的游标位置。RAM测试正在进行或者地址故障FFFFH,39 .已读出保存游标位置，即将显示引用信息串。.3A.引用信息串显示结束；即将显示发现ESC信息。间隔计时器通道2测试或失灵。3B用OPTI电路片（只是486）使辅助超高速缓冲存储器作初始准备。己显示发现VESC信息；虚拟方式，存储器测试即将开始。按日计算的日历时钟测试正在进行或失灵。3
15、C建立允许进入CMOS设置的标志。.串行端口测试正在进行或失灵。3D初始化键盘/PS2鼠标/PNP设备及总内存节点。.并行端口测试正在进行或失灵。3E尝试打开L2高速缓存。.数学协处理器测试正在进行或失灵。40 .已开始准备虚拟方式的测试；即将从视频存储器来检验。调整CPU速度，使之与外围时钟精确匹配。41中断已打开，将初始化数据以便于0：0检测内存变换（中断控制器或内存不良）从视频存储器检验之后夏原：即将准备描述符表。系统插件板选择失灵。42显示窗口进入SETUP。描述符表已准备好；即将进行虚拟方式作存储器测试。扩展CMOSRAM故障。43若是即插即用BlOS,则串口、井口初始化。进入虚拟方
16、式：即将为诊断方式实现中断。.44.已实现中断（如己接通诊断开关；即将使数据作初始准备以检查存储器在0：0返转。）BloS中断进行初始化。45初始化数学协处理器。数据已作初始准备；即将检查存储器在0：0返转以及找出系统存储器的规模。.46 .测试存储器已返回；存储器大小计算完毕，即将写入页面来测试存储器。检查只读存储器RoM版本。47 .即将在扩展的存储器试写页面；即将基本640K存储器写入页面。.48 .已将基本存储器写入页面；即将确定IMB以上的存储器。视频检查，CMoS重新配置。49 .找出IBM以下的存储器并检验；即将确定IMB以上的存储器。.4A.找出IMB以上的存储器并检验；即将检查BIOSROM数据区。进行视
