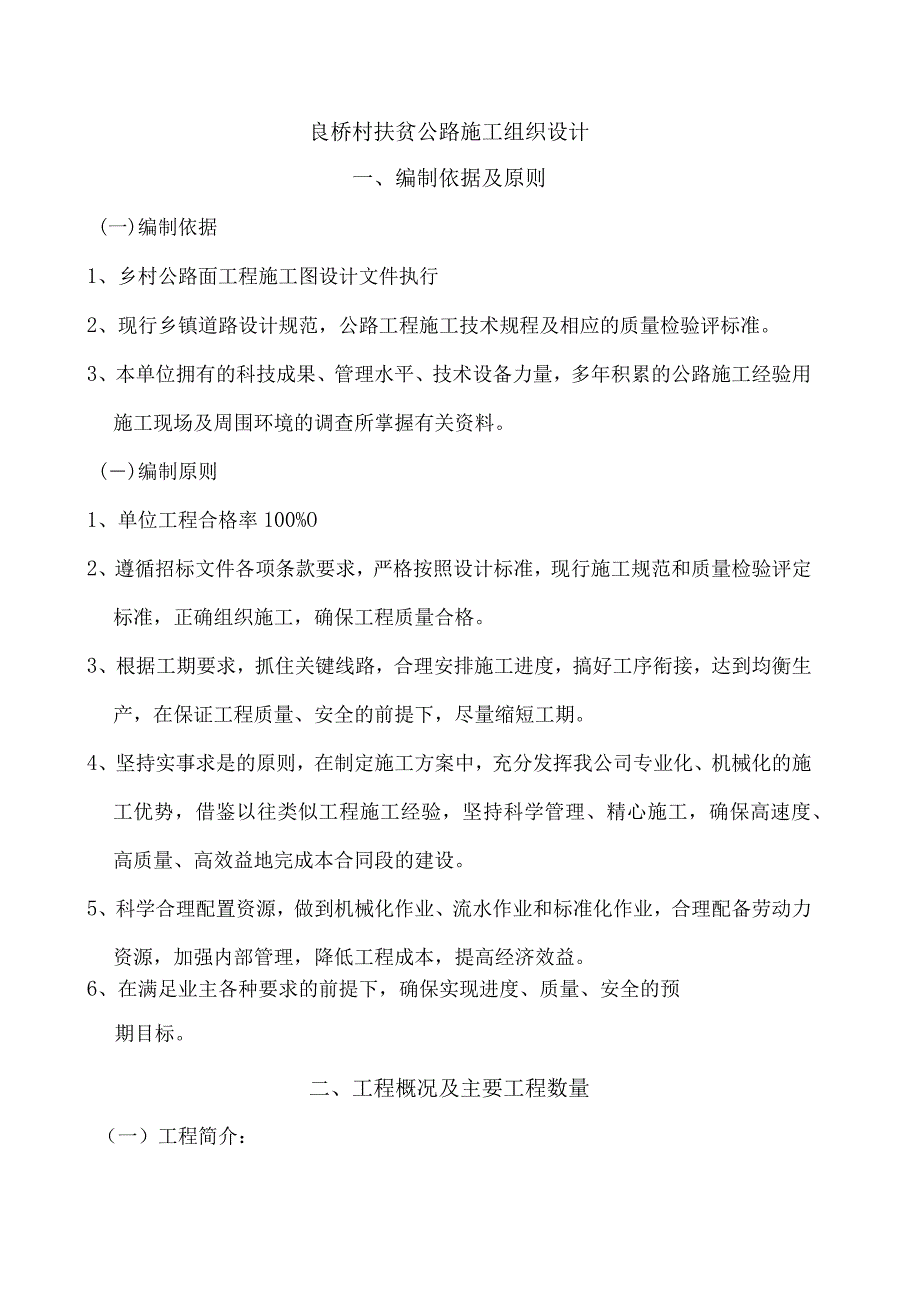

1、良桥村扶贫公路施工组织设计一、编制依据及原则(一)编制依据1、乡村公路面工程施工图设计文件执行2、现行乡镇道路设计规范，公路工程施工技术规程及相应的质量检验评标准。3、本单位拥有的科技成果、管理水平、技术设备力量，多年积累的公路施工经验用施工现场及周围环境的调查所掌握有关资料。()编制原则1、单位工程合格率100%O2、遵循招标文件各项条款要求，严格按照设计标准，现行施工规范和质量检验评定标准，正确组织施工，确保工程质量合格。3、根据工期要求，抓住关键线路，合理安排施工进度，搞好工序衔接，达到均衡生产，在保证工程质量、安全的前提下，尽量缩短工期。4、坚持实事求是的原则，在制定施工方案中，充分发

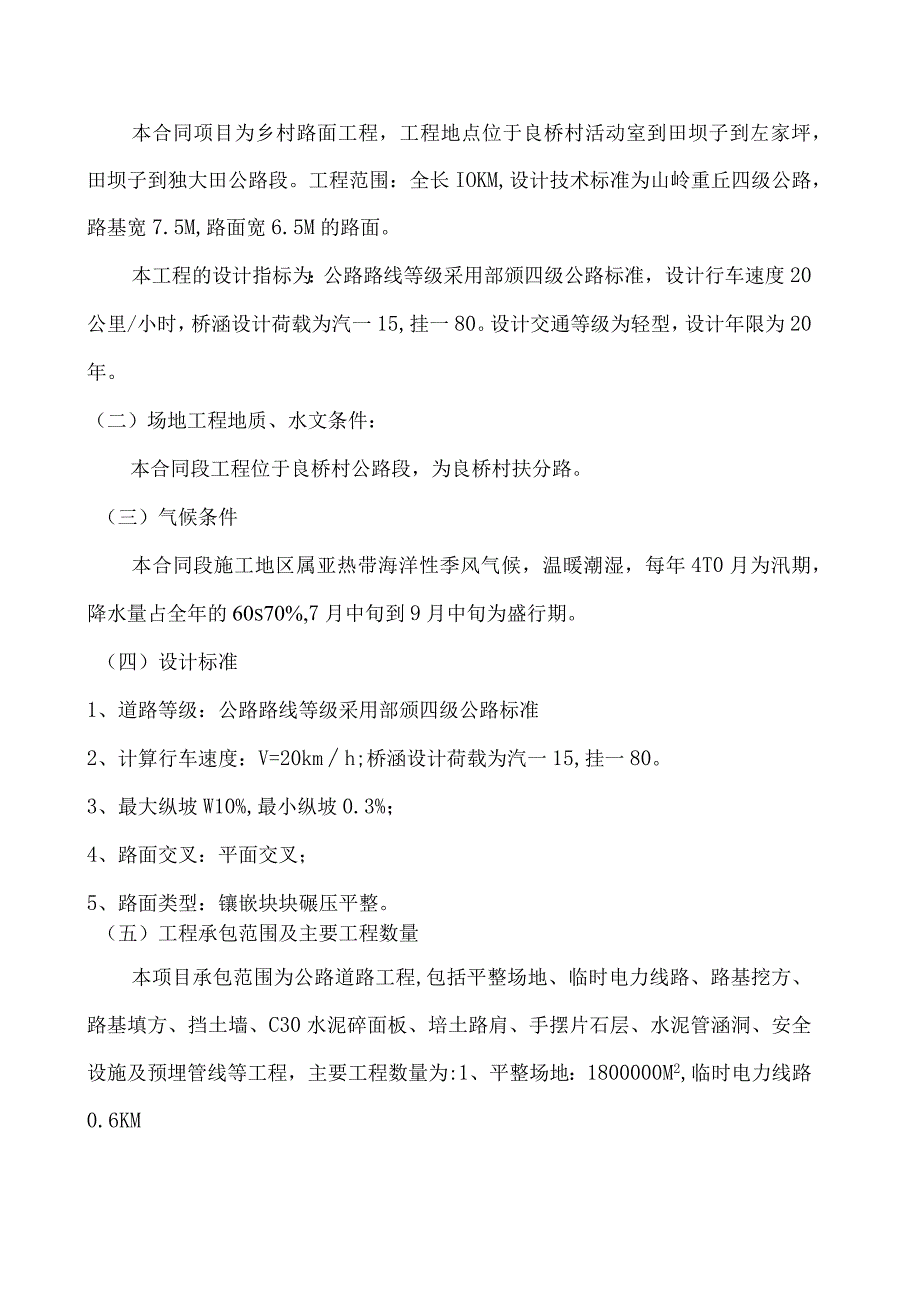

2、挥我公司专业化、机械化的施工优势，借鉴以往类似工程施工经验，坚持科学管理、精心施工，确保高速度、高质量、高效益地完成本合同段的建设。5、科学合理配置资源，做到机械化作业、流水作业和标准化作业，合理配备劳动力资源，加强内部管理，降低工程成本，提高经济效益。6、在满足业主各种要求的前提下，确保实现进度、质量、安全的预期目标。二、工程概况及主要工程数量（一）工程简介：本合同项目为乡村路面工程，工程地点位于良桥村活动室到田坝子到左家坪，田坝子到独大田公路段。工程范围：全长IOKM,设计技术标准为山岭重丘四级公路，路基宽7.5M,路面宽6.5M的路面。本工程的设计指标为：公路路线等级采用部颁四级公路标准
3、，设计行车速度20公里/小时，桥涵设计荷载为汽一15,挂一80。设计交通等级为轻型，设计年限为20年。（二）场地工程地质、水文条件：本合同段工程位于良桥村公路段，为良桥村扶分路。（三）气候条件本合同段施工地区属亚热带海洋性季风气候，温暖潮湿，每年4T0月为汛期，降水量占全年的60s70%,7月中旬到9月中旬为盛行期。（四）设计标准1、道路等级：公路路线等级采用部颁四级公路标准2、计算行车速度：V=20kmh;桥涵设计荷载为汽一15,挂一80。3、最大纵坡W10%,最小纵坡0.3%；4、路面交叉：平面交叉；5、路面类型：镶嵌块块碾压平整。（五）工程承包范围及主要工程数量本项目承包范围为公路道路工

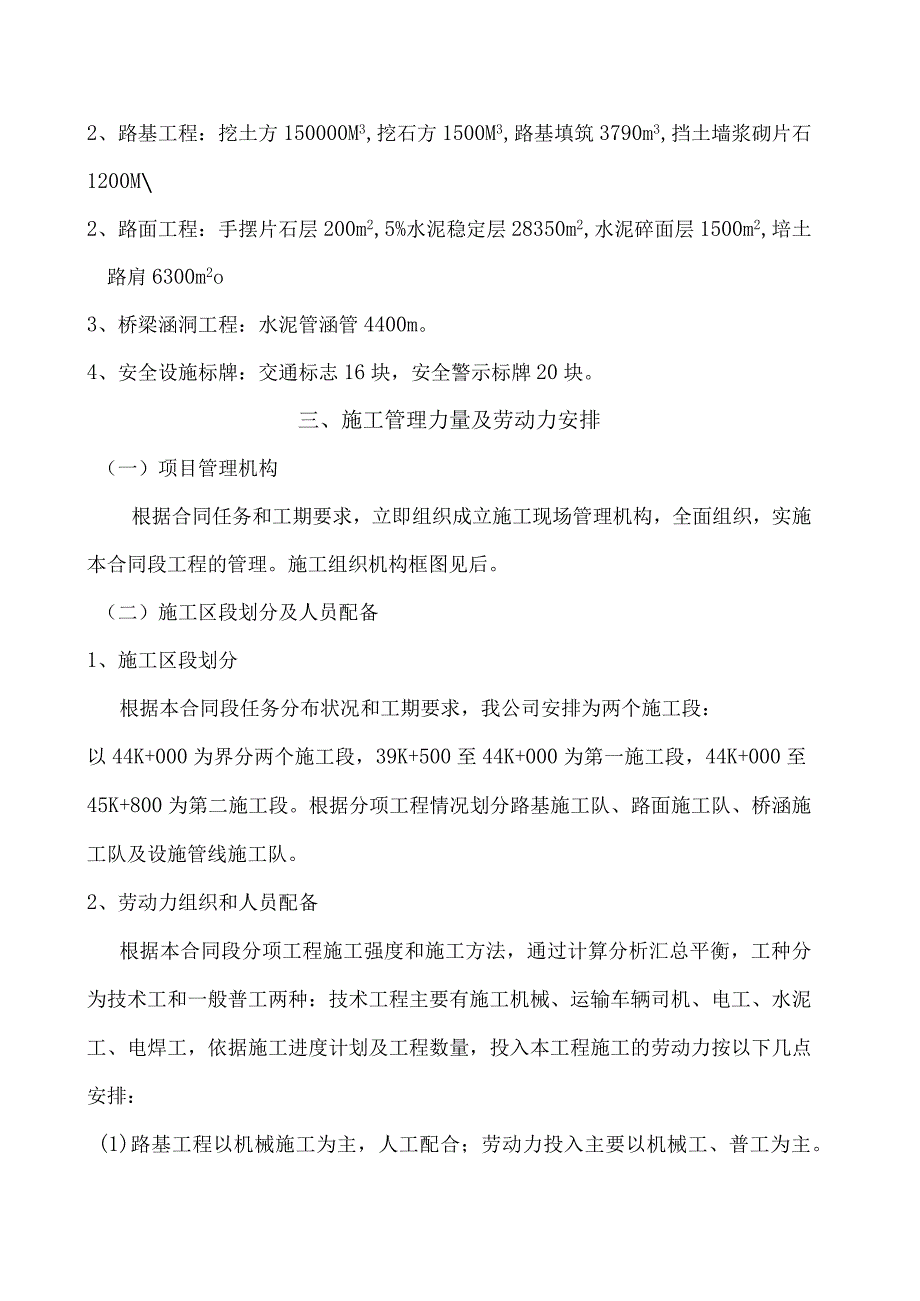

4、程,包括平整场地、临时电力线路、路基挖方、路基填方、挡土墙、C30水泥碎面板、培土路肩、手摆片石层、水泥管涵洞、安全设施及预埋管线等工程，主要工程数量为:1、平整场地：1800000M2,临时电力线路0.6KM2、路基工程：挖土方150000M3,挖石方1500M3,路基填筑3790m3,挡土墙浆砌片石1200M2、路面工程：手摆片石层200m2,5%水泥稳定层28350m2,水泥碎面层1500m2,培土路肩6300m2o3、桥梁涵洞工程：水泥管涵管4400m。4、安全设施标牌：交通标志16块，安全警示标牌20块。三、施工管理力量及劳动力安排（一）项目管理机构根据合同任务和工期要求，立即组织成
5、立施工现场管理机构，全面组织，实施本合同段工程的管理。施工组织机构框图见后。（二）施工区段划分及人员配备1、施工区段划分根据本合同段任务分布状况和工期要求，我公司安排为两个施工段：以44K+000为界分两个施工段，39K+500至44K+000为第一施工段，44K+000至45K+800为第二施工段。根据分项工程情况划分路基施工队、路面施工队、桥涵施工队及设施管线施工队。2、劳动力组织和人员配备根据本合同段分项工程施工强度和施工方法，通过计算分析汇总平衡，工种分为技术工和一般普工两种：技术工程主要有施工机械、运输车辆司机、电工、水泥工、电焊工，依据施工进度计划及工程数量，投入本工程施工的劳动力
6、按以下几点安排：(1)路基工程以机械施工为主，人工配合；劳动力投入主要以机械工、普工为主。(2)路面工程以机械施工为主，主要为机械工、运输工、泥水工、电工、模板工、普工。(3)桥涵工程：沟槽开挖、石盖板安装以人工为主，主要为石工、普工等。(4)设施管线工程：主要为安装工、电焊工、汽吊工、电工及普工等。(人员数量安排详见下表)劳动力数量表种类数量机械工20木工、模板工20电工1石工20泥水工5电焊工1普工65四、施工机械设备配置根据本合同段工程项目和主要工程数量，主要施工设备大体可为以下几类：（1）路基挖方开挖机械；（2）路基填方机械；（3）路面工程施工机械；（4）安全设施施工机械。五、施工组织
7、方案（）施工准备为确保优质高效完成本合同段的各项工程，自进场的第一天起,我部将统筹安排，科学调度，全面展开开工前的各项准备工作。1、行政准备为了能使各项工程的施工顺利进行，进场后，积极同业主及土建施工队伍等相关部门取得联系，主动征求各部门的意见和建议，在业主的帮助下，取得各方面的更多支持，使得本合同段各项工程的施工能够在一个和谐、友好的氛围中顺利展开。2、技术准备(1)测量准备开工前的定线复测是各项工程开工的前提，它对工程质量有着直接的影响，为确保复测精度，由对测量有着丰富经验的专职测量工程师负责，在现场交接主要控制桩点和获得相关的测量资料后，迅速组织对合同段进行定线测量，主动处理好同相邻标段
8、的衔接。视各项工程的实际情况，增设复测成果的护桩图，并书面上报监理和业主审核，并对前期开工的分项工程及路线边桩测量放样，为各分项工程的开工打下良好基础。(2)技术资料准备在项目总工的主持下，召集全体技术人员认真仔细地阅读、审核图纸，深入细致地领会设计意图，争取设计、监理单位对工程项目作更深一层的技术交底，编制分项工程的作业指导书；全面分析，统筹安排,科学分解工序,合理确定作业循环时间，制定严格的技术交底、技术管理和质检制度，准备好工程日志等各种记录簿和工程检查表格。(3)现场准备在现有的“三通一平”前提下，修建临时设施的同时，安排人员、机械进行本合同段内临时道路修筑，地表清理，为正式开工做好准
9、备。(4)物资准备物资部门在项目经理统一安排下，根据工程的轻重缓急，在业主等有关部门的监督下对急需物资进行采购。在试验监理工程师认可后，部分物资可分期、分批进场，以满足工程需要。(5)机械准备路面铺筑机械；碾压机械；运输设备；拌种设备；常规试验设备；其它机具。(具体详见机械设备表)拟投入的主要施工机械设备表序号设备名称型号规格数量国别或产地制造年份定额功率(kw)生产能力1推土机CATD6H1美国2002160KW2挖掘机PC-2002日本20021M33光轮压路机1三明200112T4振动压路机YZJ181三明200312T5小型振动冲击夯1徐州2000.72T6装载机ZL50F-II2福工
10、2002.62M37碎路面施工成套设备18砂拌和站J8002福州2002.1220M3/H9碎运输车8龙岩1999.510翻斗车T81510东风20018T11吊车QY161徐工200116T12发电机康明期2福州200030KW13风钻机2三明20025M314根据本标段的实际情况，各种机械按照计划准时进场。设备到位后，由机材部人员负责对所有设备进行全面检修调试。拟投入材料试验、测量、质检仪器设备序号仪器设备名称规格型号单位数量备注1全站仪DTM500台12经纬仪J2Za13水准仪江光DS3&14碎试模150*150*550套85三米直尺3米把16磅秤500KG台17集料方孔筛套18砂石标准
11、筛套19五米塔尺5米把210灌砂桶150mm200mm台211皮尺50m把21213（二）、临时设施工程经认真阅读图纸和现场考察，综合分析本合同工程的分布、工期及交通环境条件后，从节约用地和方便施工的原则出发，对临时工程进行规划，具体如下：1、临时驻地：设在44K+000处。2、临时便道：利用现有的施工便道，现场与便道根据实际需要适时修筑。3、碎拌和站及预制场布置拌和站设1台，集中搅拌，与预制场一起。设在43K+500处位置。4、施工用水及供电施工现场按照建设单位提供的三通一平，我方只需在施工现场架设临时输电输水线路并搭建备用发电机房即可保证施工用电用水的需要。（三）、施工总体进度计划1、总体
12、计划安排的原则本合同的施工总体计划，以招标文件和本承包人计划投入的资源（劳动力、机械设备、材料）为依据，以合同工期为前提，科学安排，保证重点、统筹兼顾，在确保工程质量、施工安全的大前提下，优化资源配置，挖掘人员和设备潜力，充分发挥本队综合优势，确保在合同工期内完成施工任务。在工程施工中，以组织均衡施工为基本方法,抓住少雨季节，采用平行、流水、交叉等作业方法超前动作。2、总工期本合同计划总工期为600天，计划开工日期暂定为20011年4月20日，完工日期为20012年6月20日。3、施工进度计划（后附施工进度计划表）1）、施工准备：2010年11月4s2012年6月20日2）、路基土石方工程：2
13、010年11月4日s2011年9月20日3）、填方工程：2010年11月20日s2011年10月20日4）、手摆片石层工程：2011年3月20日Slo月30日5）、路面面层工程：2011年11月20日si2月15日6）、桥涵工程：2011年6月25日s8月10日8）、设施管线工程：2010年12月5日s2011年12月15日9）、收尾工程：2012年7月15日s8月20日（四）、主要工程项目施工方案及施工工艺1、总体施工方案总的施工原则是先地下后地上，即先进行地下施工，回填后根据挖填需要进行路基整形，然后进行路面结构层施工。桥涵工程穿插在路基土石方工程过程中。2、路基工程(1)施工准备1)施工
14、测量首先要对路基高程，中线、边线进行检测，清理场地，要求表面清洁无杂物，并对清理后留下的坑沟进行回填整实等处理，压实度应同路基要求。设临时排水沟，疏干路基范围内积水，保持基底干燥。2)场地清理及拆除凡路基填筑地段，均将路堤基底上的所有树根、腐植土等挖除干净，并堆放在指定弃土场内。场地清理完成后，全面进行填前碾压。所有清除物均放置在路基范围以外，并做妥善处理。所有清除工作，均监理工程师检查合格后才进入下一工序的施工。3)防水、排水施工前做好各种防水、排水设施，并保持其处于良好的排水状态。(2)、路基填筑1)、路基填筑按部颁四级公路标准，采用机械化施工作业，严格按规定控制填料。不同种类填料分类分段水平分层填筑，不混杂、不混填、填层厚度根据压实机械的不同而分别控制。2）、路基填筑施工工艺工艺流程分为“三阶段、四区段、八流程”,“三阶段”为：准备阶段施工阶段竣工阶段“四区段”为：
