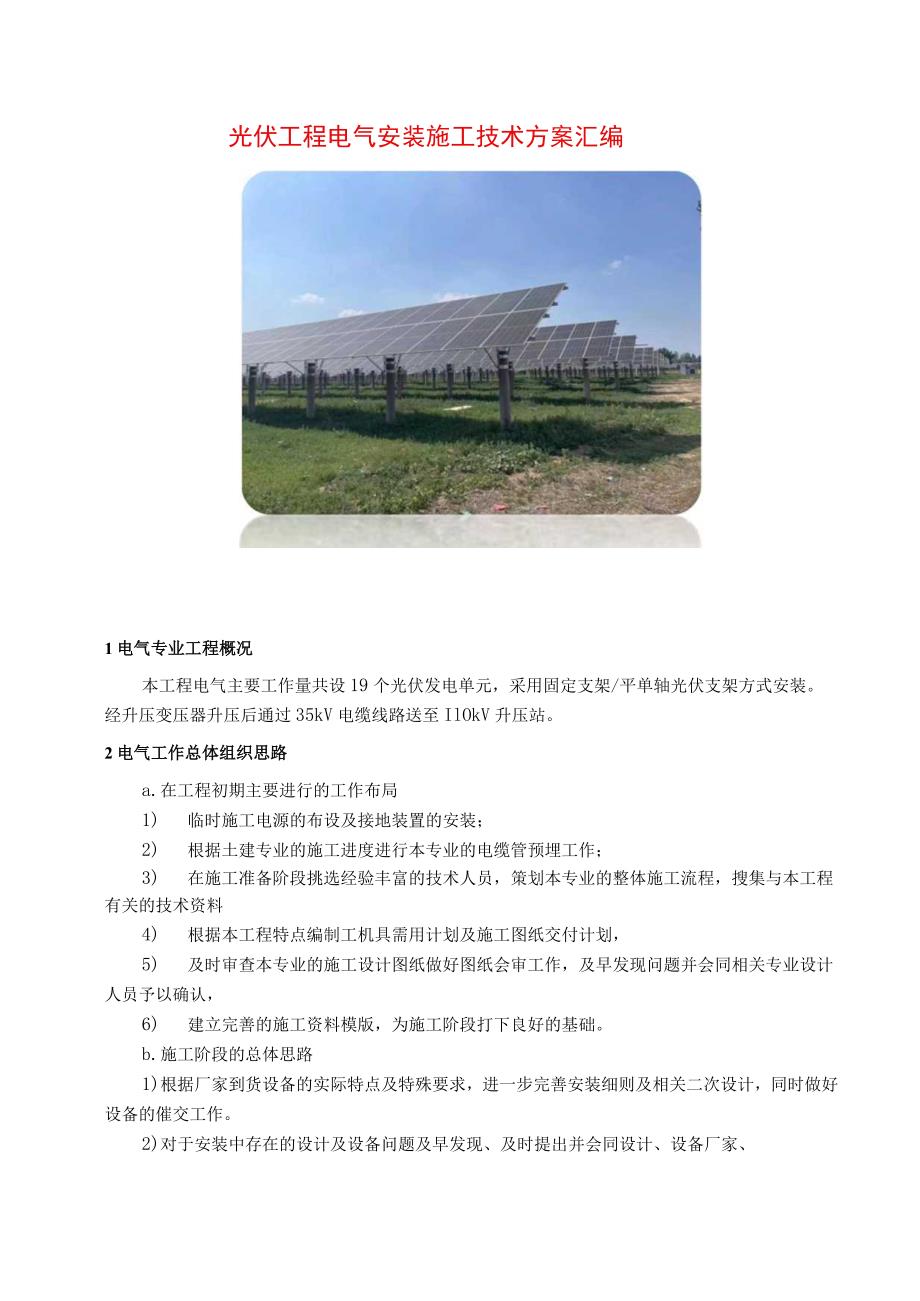

1、光伏工程电气安装施工技术方案汇编1电气专业工程概况本工程电气主要工作量共设19个光伏发电单元，采用固定支架/平单轴光伏支架方式安装。经升压变压器升压后通过35kV电缆线路送至IlOkV升压站。2电气工作总体组织思路a.在工程初期主要进行的工作布局1) 临时施工电源的布设及接地装置的安装；2) 根据土建专业的施工进度进行本专业的电缆管预埋工作；3) 在施工准备阶段挑选经验丰富的技术人员，策划本专业的整体施工流程，搜集与本工程有关的技术资料4) 根据本工程特点编制工机具需用计划及施工图纸交付计划，5) 及时审查本专业的施工设计图纸做好图纸会审工作，及早发现问题并会同相关专业设计人员予以确认，6)

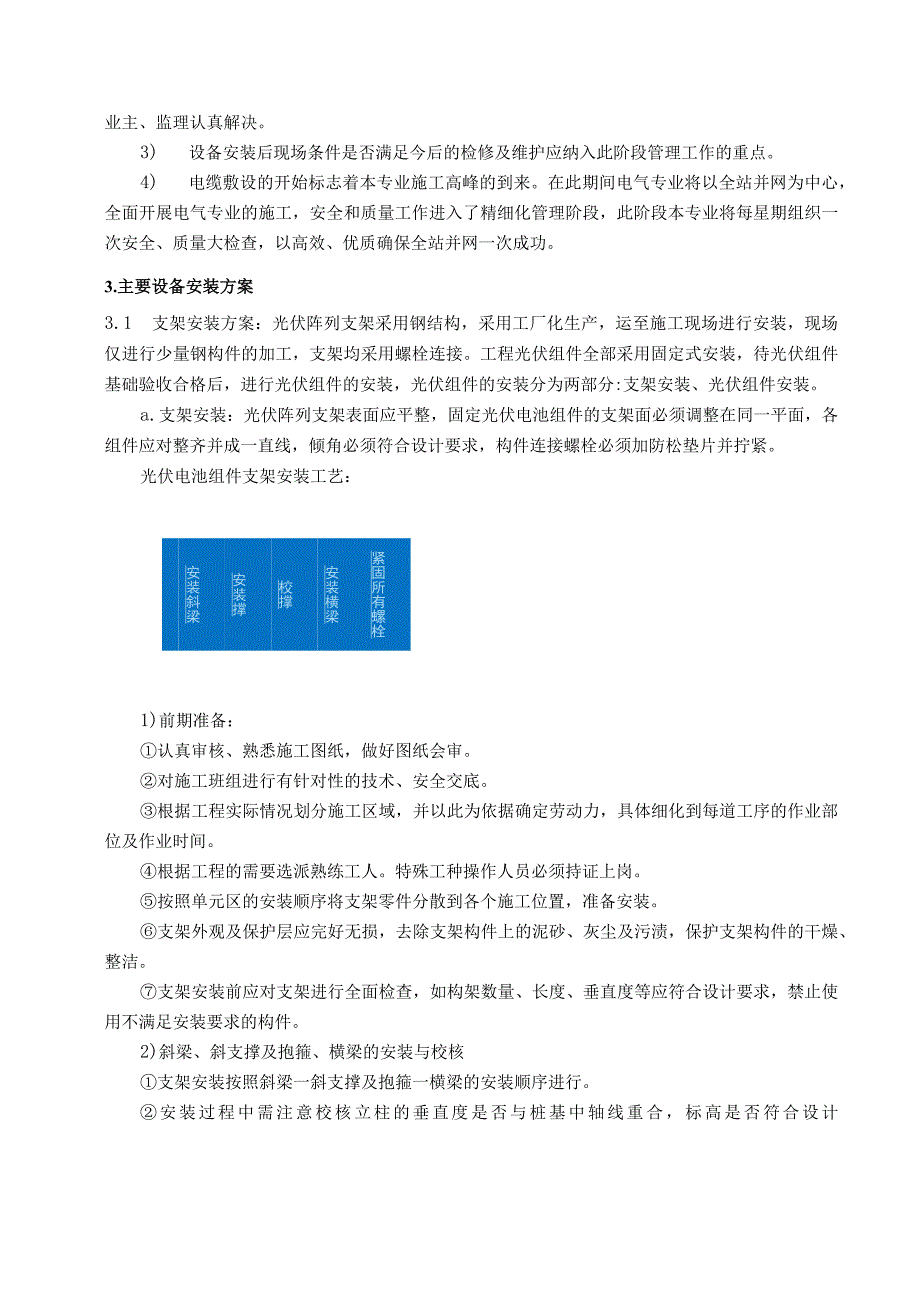

2、建立完善的施工资料模版，为施工阶段打下良好的基础。b.施工阶段的总体思路1)根据厂家到货设备的实际特点及特殊要求，进一步完善安装细则及相关二次设计，同时做好设备的催交工作。2)对于安装中存在的设计及设备问题及早发现、及时提出并会同设计、设备厂家、业主、监理认真解决。3) 设备安装后现场条件是否满足今后的检修及维护应纳入此阶段管理工作的重点。4) 电缆敷设的开始标志着本专业施工高峰的到来。在此期间电气专业将以全站并网为中心，全面开展电气专业的施工，安全和质量工作进入了精细化管理阶段，此阶段本专业将每星期组织一次安全、质量大检查，以高效、优质确保全站并网一次成功。3.主要设备安装方案3.1 支架安
3、装方案：光伏阵列支架采用钢结构，采用工厂化生产，运至施工现场进行安装，现场仅进行少量钢构件的加工，支架均采用螺栓连接。工程光伏组件全部采用固定式安装，待光伏组件基础验收合格后，进行光伏组件的安装，光伏组件的安装分为两部分:支架安装、光伏组件安装。a.支架安装：光伏阵列支架表面应平整，固定光伏电池组件的支架面必须调整在同一平面，各组件应对整齐并成一直线，倾角必须符合设计要求，构件连接螺栓必须加防松垫片并拧紧。光伏电池组件支架安装工艺：紧固所有螺栓安装横梁校撑安装撑安装斜梁前期准备工作1)前期准备：认真审核、熟悉施工图纸，做好图纸会审。对施工班组进行有针对性的技术、安全交底。根据工程实际情况划分施
4、工区域，并以此为依据确定劳动力，具体细化到每道工序的作业部位及作业时间。根据工程的需要选派熟练工人。特殊工种操作人员必须持证上岗。按照单元区的安装顺序将支架零件分散到各个施工位置，准备安装。支架外观及保护层应完好无损，去除支架构件上的泥砂、灰尘及污渍，保护支架构件的干燥、整洁。支架安装前应对支架进行全面检查，如构架数量、长度、垂直度等应符合设计要求，禁止使用不满足安装要求的构件。2)斜梁、斜支撑及抱箍、横梁的安装与校核支架安装按照斜梁一斜支撑及抱箍一横梁的安装顺序进行。安装过程中需注意校核立柱的垂直度是否与桩基中轴线重合，标高是否符合设计要求；斜梁倾斜角度是否满足设计要求等。3）支架安装允许的

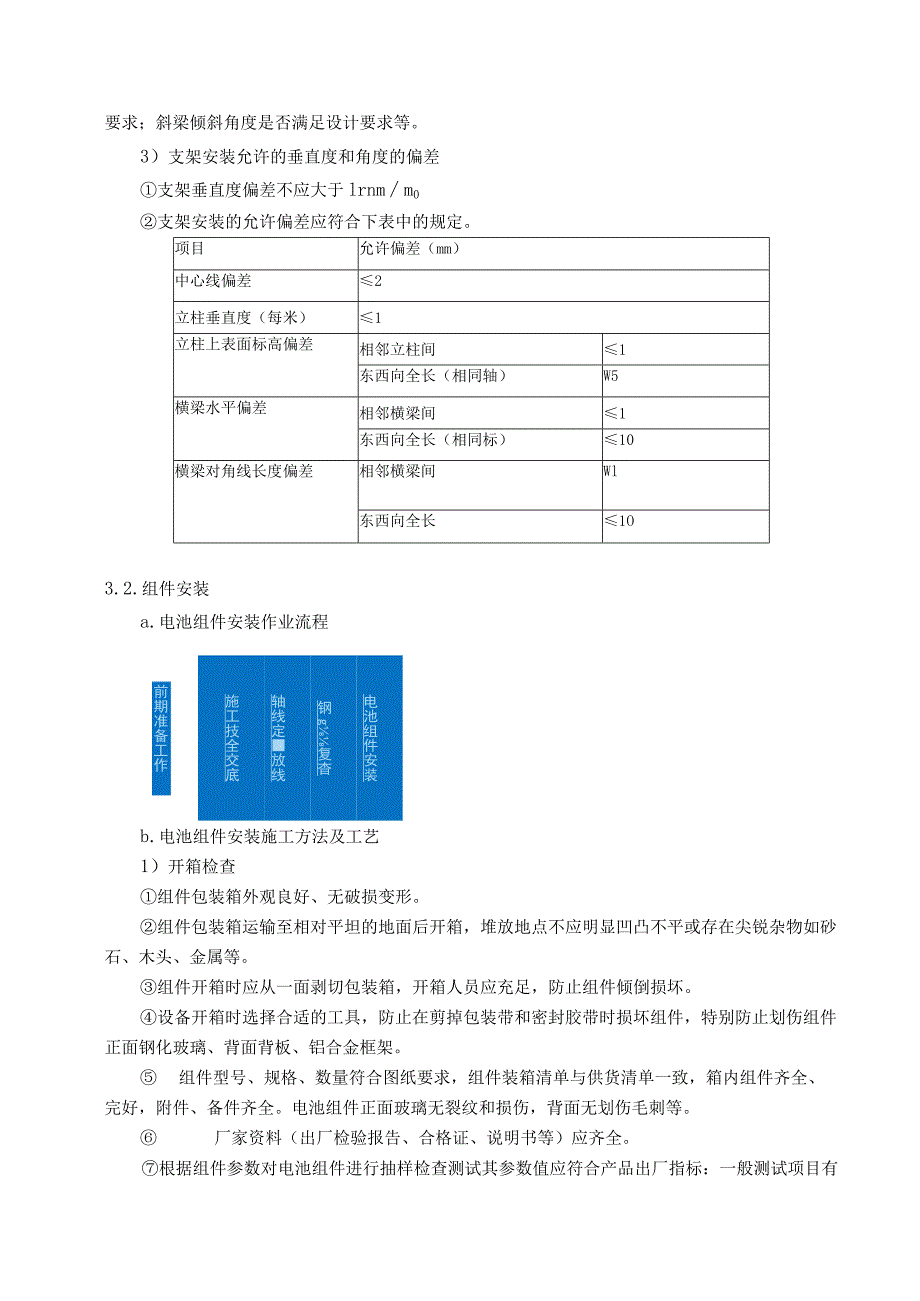

5、垂直度和角度的偏差支架垂直度偏差不应大于lrnmm0支架安装的允许偏差应符合下表中的规定。项目允许偏差（mm）中心线偏差2立柱垂直度（每米）1立柱上表面标高偏差相邻立柱间1东西向全长（相同轴）W5横梁水平偏差相邻横梁间1东西向全长（相同标）10横梁对角线长度偏差相邻横梁间Wl东西向全长1O3.2.组件安装a.电池组件安装作业流程前期准备工作电池组件安装钢g复杳轴线定放线施工技全交底施工方案编制b.电池组件安装施工方法及工艺1）开箱检查组件包装箱外观良好、无破损变形。组件包装箱运输至相对平坦的地面后开箱，堆放地点不应明显凹凸不平或存在尖锐杂物如砂石、木头、金属等。组件开箱时应从一面剥切包装箱，开
6、箱人员应充足，防止组件倾倒损坏。设备开箱时选择合适的工具，防止在剪掉包装带和密封胶带时损坏组件，特别防止划伤组件正面钢化玻璃、背面背板、铝合金框架。 组件型号、规格、数量符合图纸要求，组件装箱清单与供货清单一致，箱内组件齐全、完好，附件、备件齐全。电池组件正面玻璃无裂纹和损伤，背面无划伤毛刺等。 厂家资料（出厂检验报告、合格证、说明书等）应齐全。根据组件参数对电池组件进行抽样检查测试其参数值应符合产品出厂指标：一般测试项目有开路电压。2） 施工用的设备机具准备到位，试验设备齐全。3）管桩、支架的施工标高、尺寸、结构及工程质量符合设计要求，并已合格验收。c.安装1）光伏组件安装位置、安装形式符合
7、图纸设计要求。2）光伏组件安装标高应与图纸设计标高一致。3）严禁以抓住组件电缆的方式来拖拽、移动、运输组件。4）组件接线盒应留在上下两块组件的中间部位。5）组件安装方向应正确，且偏差1。6）组件边缘高差应满足：相邻组件间WImnb东西向全长（相同标高）IOmm07）组件平整度应满足：相邻组件间2mm,东西向全长（相同轴线及标高）（5mm08） 光伏组件安装后应正确安装铝合金压块、螺栓，并按照厂家要求的力矩值紧固螺栓。将组件搬运到已调整验收完的支架上。 将放线绳系于首末两根电池组件固定杆的上下两端，并将其绷紧。以放线绳为基准分别调整其余电池组件固定杆，使其在一个平面内，紧固螺栓。 使用铝合金边压
8、块、中压块和热镀锌螺栓固定组件。d.光伏电池组件的组串连接：1）各组件的连线严格按照设计安装图分组进行串联连接，分组专人负责。对每组连接进行细化分工，加强自检和互相监督，确保连接无误，不得多接和少接。同时要保证接地可靠。电线接头牢固，不脱线，漏线。现场制作的专用接插件必须严格安装组装工序合理组合，连接时专用接插件必须接插到位。2）光伏电池连接线的连接，每组串的连接线端头部分按照施工图给出的编号进行标记，并安装接头等连接装置。安装同样采用分组专人负责制，严格按施工图施工，按照先接正极，再接负极的顺序安装。e.组件接地，使用接地线将组件铝合金边框上的接地点依次连接后与支架接地连接。1）接地线型号、
9、长度应符合设计要求。2）接地线两端应压接开口鼻子，开口鼻子与接地线截面、接地螺栓尺寸一致。f.电气调试和检测：1）光伏电池板安装完毕，进行测试工作，以检验连接情况。2）分组检测光伏电池各组串连接状态和参数，需要检测的物理量有输出电压、输出电流和绝缘电阻等，以检测组串连接是否正常，并作好相应的记录。3）确保光伏电池组件和支架的可靠连接，确保光伏电池组件的可靠接地与绝缘。4）用数字万用表检查每组检查电压、电流LCD读数是否显示正常工作电压、负载电流，并作好记录。5）主要检测设备：光伏系统电气检测设备一览表序号名称型号数量（台）1接地电阻检测仪12绝缘兆欧表13数字式万用表FLUKEl1126）注意
10、事项：凡参加调试人员均应作好安全保护工作。涉及用电设备的电箱要挂警示牌，开关要指定专人操作。安装检测完毕后应交付施工组长和现场监理做工程审查，审查合格后方可交付用户单位做竣工验收。g.关于施工工序衔接：由于工程工序相对比较简单，通过合理的分组分工，施工过程中基本不会发生工序交叉施工影响进度计划的现象，可能影响施工进度计划的是配合主要施工的辅助工序衔接配合问题。h.特别注意事项：1）安装光伏电池组件时，注意小心轻放，严禁野蛮施工，防止对光伏电池组件造成损坏。2）分组分片块施工，并有专人负责监督，并实行奖惩制度，杜绝人为疏忽。3）严禁触摸光伏组件串的金属带电部位。4）严禁在雨中进行光伏组件的连接工
11、作。3.3汇流箱安装施工方案a.安装技术要求1）设备检查：检查设备外观有无明显破损，按装箱单清点资料、合格证、附件、备品备件等是否齐全，检查设备固定螺丝、元器件、端子、线头、标签等有无脱落，结构有无裂纹。2）设备安装汇流箱安装按通用技术条款要求进行。汇流箱安装按相关技术规范及设备供应商技术要求进行安装。设备接地及其他按通用技术条款要求进行。将光伏防雷汇流箱按原理及安装接线框图接入光伏发电系统中后，应将防雷箱接地端与防雷地线或汇流排进行可靠连接，连接导线应尽可能短直，且连接导线截面积不小于16mm2多股铜芯。接地电阻值应不大于4欧姆。接线时需要拧开防水端子，然后接入连线至保险丝插座，然后拧紧螺丝
12、，固定好连线，最后拧紧外侧的防水端子。输入输出均不能接反。汇流箱安装质量标准工序检验项目性质单位质量标准检验方法和器具设备检查防护等级符合设计、合同要求观察外形尺寸符合图纸用钢尺检测元器件完好、无松动内部检查开关和熔断器主要断开灵活、可靠操作试验设备位置符合图纸设计核对图纸检查支架和固定螺栓镀锌件外观检查垂直度mm允许偏差应小于1.5mm测量接地应牢固、可靠对照标准检查接地线的截面符合设计要求卡尺实测绝缘电阻测试汇流箱进线端与接地端绝缘电阻主要MQ绝缘电阻不小于2MQ用兆欧表测试汇流箱试验：现场试验包括如下：直流电缆绝缘测试；直流断路器分合闸试验;熔断器测试；通信的检查；电源检查。汇流箱验收：
13、提交的验收资料应包括：提交现场试验记录；电缆布置整齐无交叉，标识齐全正确，外观干净、无灰尘，电缆防护管整齐、无损坏，汇流箱接地方式正确。b.汇流箱安装施工1）本工程汇流箱设计为挂式，安装时利用光伏支架作为支撑件，汇流箱支架安装在光伏支架的立柱上。2）汇流箱支架安装施工方法：汇流箱支架制作应横平竖直，焊接可靠，工艺精良，支架制作完后应进行打磨、油漆处理。 支架固定在光伏支架立柱上应固定牢固可靠，支架有明显的可靠接地。 支架的钢材型号、规格符合设计，接地应可靠，固定牢固。3）汇流箱安装汇流箱应用镀锌螺栓固定在支架上，待汇流箱找平找正后，用板手将螺栓拧紧，确保汇流箱水平度和垂直度符合规范要求。自检合
14、格后联系监理方进行设备安装验收，验收合格后方可进行设备通电。4）汇流箱通电运行：依次对汇流箱进行冲流，观察应无异常现象。对汇流箱进行加负荷，观察应无异常现象。对汇流箱进行加负荷240小时试运行。3.4 箱逆变一体机安装施工方案a.箱式变压器安装1）安装工程项目箱式变安装；箱式变冷却系统（包括风机及控制柜等）安装。2）箱式变安装技术要求： 箱式变压器基础型钢应水平，且固定牢固；箱式变压器基础型钢应有可靠的接地，并做好防腐处理；箱式变压器安装前，变压器底部水泥基础应符合现行的建筑施工及验收规范中的有关规定。3）箱式变压器安装施工方法：工作范围及主要内容：箱式变压器125OkVA共36台及附件设施安装和高压侧电缆头制作，低压侧引线制作、支架制作安装、预试等工作。 箱式变就位前基础槽钢已施工完成，验收合格。 检查预埋的部件应牢固可靠，符合设计要求；箱式变压器基础槽钢与主接地网已进行可靠的焊接； 箱式变压器变吊卸时，要防止发生冲击或严重振动，更不能严重倾斜，一般斜角不超过15度；采用汽车吊进行吊卸，在起吊时吊绳与垂直线夹角不大于30度。使用专用工具对箱式变压器进行平面和垂直度调整，调整箱式变垂直误差应小于2mmm,水平度误差应小于2mmm0将箱式变压器底座与基础焊接。安装箱式变压器冷却风机，应使固定螺丝受力均匀
