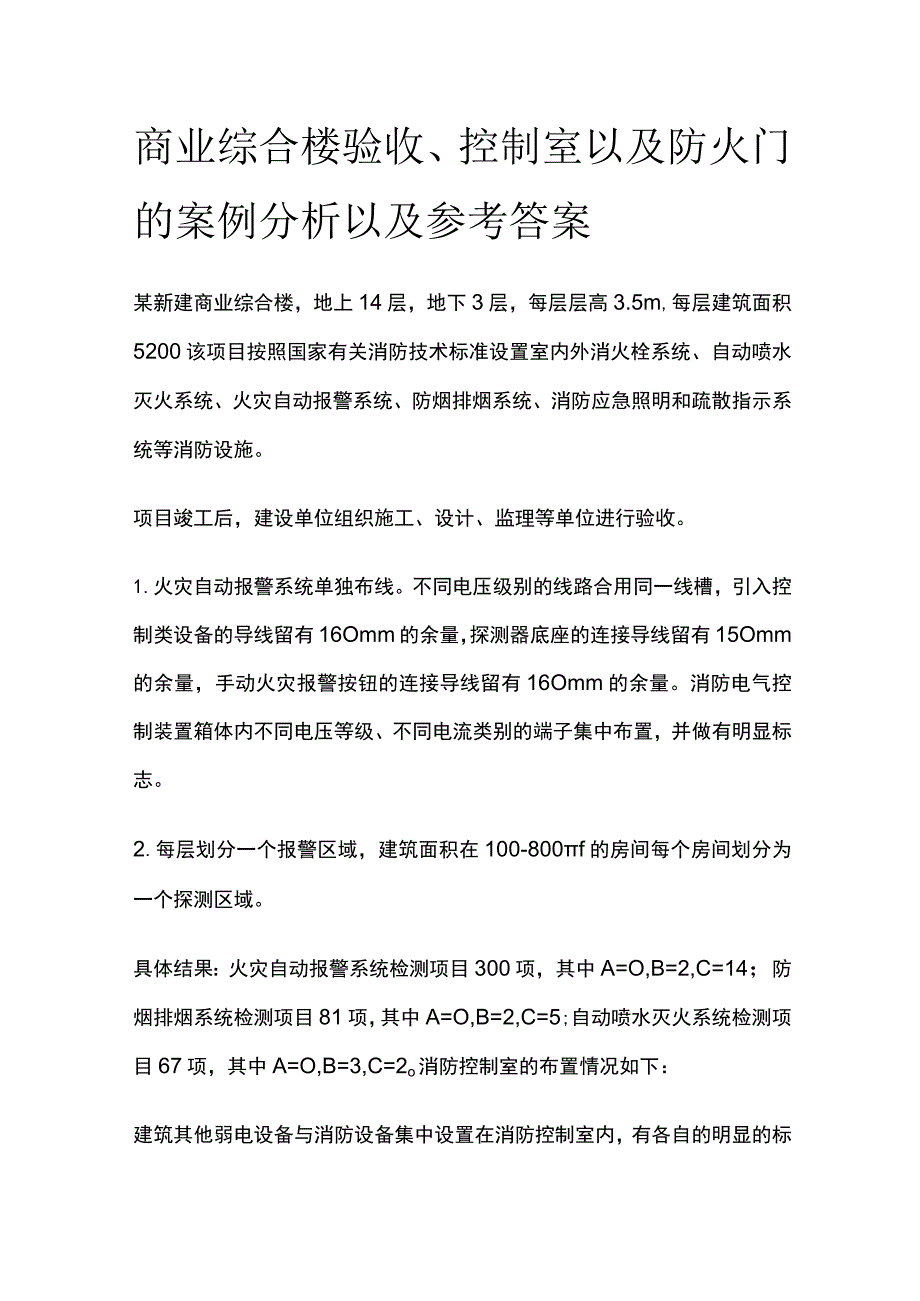

1、商业综合楼验收、控制室以及防火门的案例分析以及参考答案某新建商业综合楼，地上14层，地下3层，每层层高3.5m,每层建筑面积5200该项目按照国家有关消防技术标准设置室内外消火栓系统、自动喷水灭火系统、火灾自动报警系统、防烟排烟系统、消防应急照明和疏散指示系统等消防设施。项目竣工后，建设单位组织施工、设计、监理等单位进行验收。1.火灾自动报警系统单独布线。不同电压级别的线路合用同一线槽，引入控制类设备的导线留有16Omm的余量，探测器底座的连接导线留有15Omm的余量，手动火灾报警按钮的连接导线留有16Omm的余量。消防电气控制装置箱体内不同电压等级、不同电流类别的端子集中布置，并做有明显标志

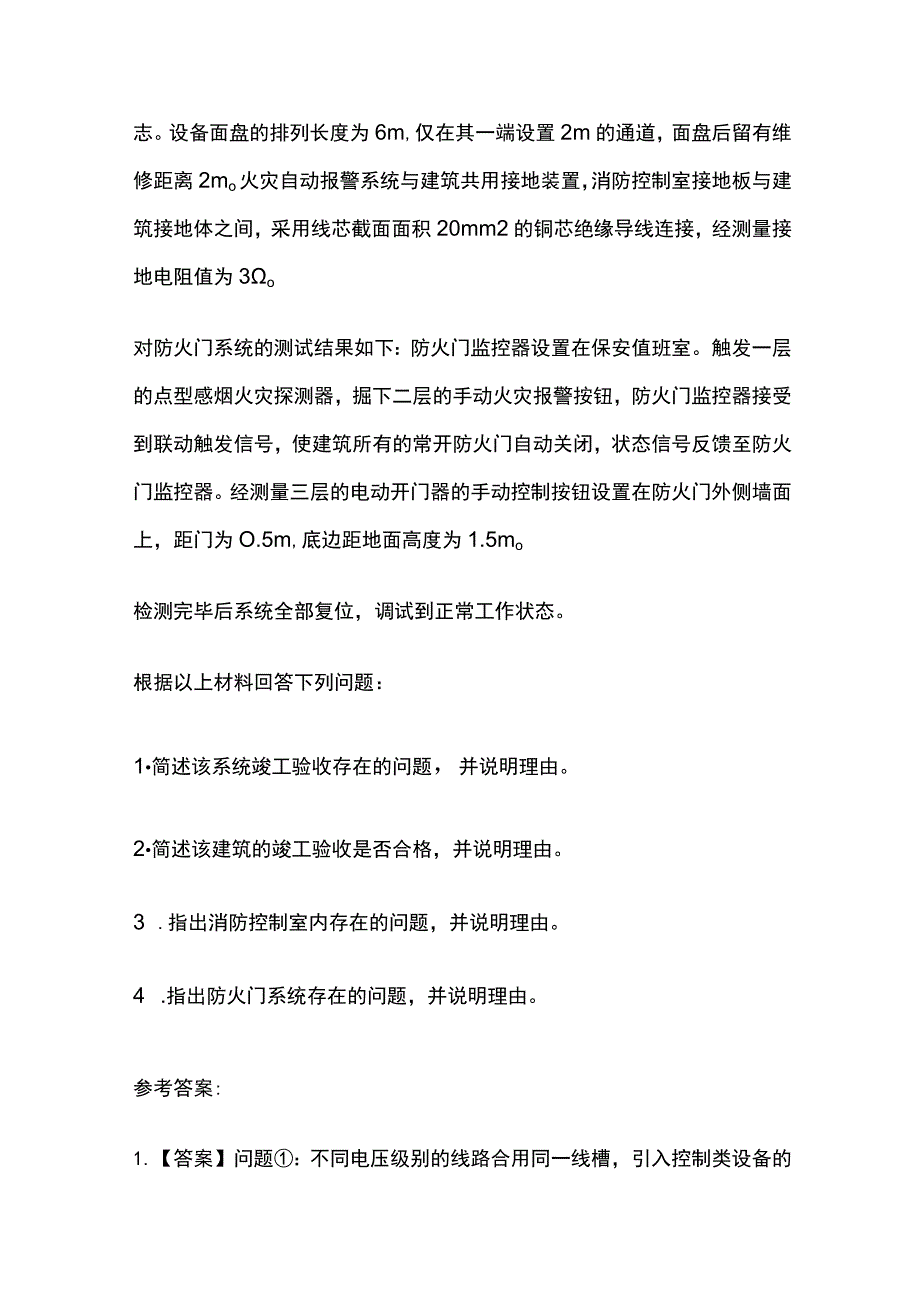

2、。2.每层划分一个报警区域，建筑面积在100-800f的房间每个房间划分为一个探测区域。具体结果：火灾自动报警系统检测项目300项，其中A=O,B=2,C=14；防烟排烟系统检测项目81项，其中A=O,B=2,C=5;自动喷水灭火系统检测项目67项，其中A=O,B=3,C=2o消防控制室的布置情况如下：建筑其他弱电设备与消防设备集中设置在消防控制室内，有各自的明显的标志。设备面盘的排列长度为6m,仅在其一端设置2m的通道，面盘后留有维修距离2mo火灾自动报警系统与建筑共用接地装置，消防控制室接地板与建筑接地体之间，采用线芯截面面积20mm2的铜芯绝缘导线连接，经测量接地电阻值为3o对防火门系统
3、的测试结果如下：防火门监控器设置在保安值班室。触发一层的点型感烟火灾探测器，掘下二层的手动火灾报警按钮，防火门监控器接受到联动触发信号，使建筑所有的常开防火门自动关闭，状态信号反馈至防火门监控器。经测量三层的电动开门器的手动控制按钮设置在防火门外侧墙面上，距门为O.5m,底边距地面高度为1.5mo检测完毕后系统全部复位，调试到正常工作状态。根据以上材料回答下列问题：1简述该系统竣工验收存在的问题，并说明理由。2简述该建筑的竣工验收是否合格，并说明理由。3 .指出消防控制室内存在的问题，并说明理由。4 .指出防火门系统存在的问题，并说明理由。参考答案:1.【答案】问题：不同电压级别的线路合用同一

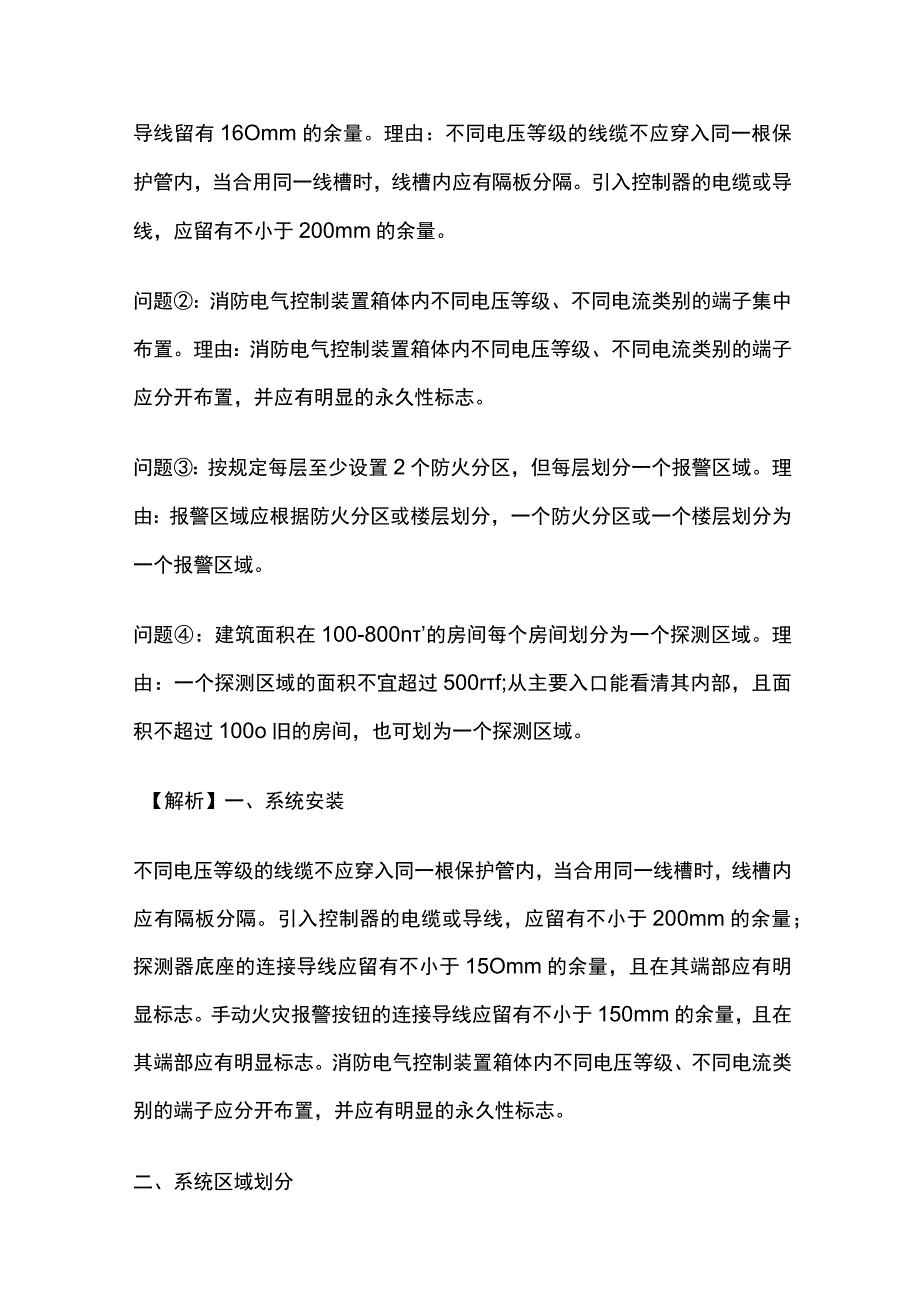

4、线槽，引入控制类设备的导线留有16Omm的余量。理由：不同电压等级的线缆不应穿入同一根保护管内，当合用同一线槽时，线槽内应有隔板分隔。引入控制器的电缆或导线，应留有不小于200mm的余量。问题：消防电气控制装置箱体内不同电压等级、不同电流类别的端子集中布置。理由：消防电气控制装置箱体内不同电压等级、不同电流类别的端子应分开布置，并应有明显的永久性标志。问题：按规定每层至少设置2个防火分区，但每层划分一个报警区域。理由：报警区域应根据防火分区或楼层划分，一个防火分区或一个楼层划分为一个报警区域。问题：建筑面积在100-800n的房间每个房间划分为一个探测区域。理由：一个探测区域的面积不宜超过50
5、0rf;从主要入口能看清其内部，且面积不超过100o旧的房间，也可划为一个探测区域。【解析】一、系统安装不同电压等级的线缆不应穿入同一根保护管内，当合用同一线槽时，线槽内应有隔板分隔。引入控制器的电缆或导线，应留有不小于200mm的余量；探测器底座的连接导线应留有不小于15Omm的余量，且在其端部应有明显标志。手动火灾报警按钮的连接导线应留有不小于150mm的余量，且在其端部应有明显标志。消防电气控制装置箱体内不同电压等级、不同电流类别的端子应分开布置，并应有明显的永久性标志。二、系统区域划分报警区域的划分应符合下列规定：报警区域应根据防火分区或楼层划分;可将一个防火分区或一个楼层划分为一个报
6、警区域，也可将发生火灾时需要同时联动消防设备的相邻几个防火分区或楼层划分为一个报警区域。探测区域的划分应符合下列规定：探测区域应按独立房(套)间划分。一个探测区域的面积不宜超过500Irf;从主要入口能看清其内部，且面积不超过1000nr的房间，也可划为一个探测区域。2.【答案】火灾自动报警系统检测项目300项，其中A=O,B=2,C=14,竣工验收判定为不合格。理由：火灾自动报警系统的工程施工质量缺陷，当A=O,B2,且B+C检查项的5%时，竣工验收判定为合格；否则，竣工验收判定为不合格。该系统B+C=16l大于检查项的5%(15)o防烟排烟系统检测项目，其中A=O,B=2,C=5,竣工验收
7、判定为不合格。理由：当A=0zB2,且B+C6时，竣工验收判定为合格；否则，竣工验收判定为不合格。该系统B+C=7,大于6o自动喷水灭火系统检测项目67项，其中A=O,B=3,C=2,竣工验收判定为不合格。理由：当A=0zB2,且B+C6时，竣工验收判定为合格；否则，竣工验收判定为不合格。该系统B=3,大于2o火灾自动报警系统竣工后，建设单位应负责组织施工、设计、监理等单位进行验收。验收不合格不得投入使用。按照下列规则对各类消防设施的施工质量作出验收判定结论：（1）消防给水及消火栓系统、自动喷水灭火系统、防烟排烟系统和火灾自动报警系统等工程施工质量缺陷划分为严重缺陷项（A）、重缺陷项（B）和轻
8、缺陷项（C）。1）消防给水及消火栓系统、自动喷水灭火系统、防烟排烟系统的工程施工质量缺陷,当A=0zB2,且B+C6时，竣工验收判定为合格；否则，竣工验收判定为不合格。2）火灾自动报警系统的工程施工质量缺陷，当A=O,B2,且B+C检查项的5%时，竣工验收判定为合格；否则，竣工验收判定为不合格。3 .【答案】问题：建筑其他弱电设备与消防设备集中设置在消防控制室内。理由：与建筑其他弱电系统合用的消防控制室内，消防设备应集中设置，并应与其他设备间有明显间隔。问题：仅在其一端设置2m的通道。理由：设备面盘的排列长度大于4m时，其两端应设置宽度不小于Im的通道。问题：采用线芯截面面积20mm2的铜芯绝
9、缘导线连接，经测量接地电阻值为3o理由：消防控制室接地板与建筑接地体之间，应采用线芯截面面积不小于25mm2的铜芯绝缘导线连接。火灾自动报警系统采用共用接地装置时，接地电阻值不应大于Id消防控制室内设备的布置应符合下列规定：1）设备面盘前的操作距离，单列布置时不应小于L5m;双列布置时不应小于2mo2）在值班人员经常工作的一面，设备面盘至墙的距离不应小于3mo3）设备面盘后的维修距离不宜小于1m。4）设备面盘的排列长度大于4m时，其两端应设置宽度不小于Im的通道。5）与建筑其他弱电系统合用的消防控制室内，消防设备应集中设置，并应与其他设备间有明显间隔。二、系统接地要求火灾自动报警系统接地装置的
10、接地电阻值应符合下列规定：1）采用共用接地装置时，接地电阻值不应大于1Q。2）采用专用接地装置时，接地电阻值不应大于4o消防控制室内的电气和电子设备的金属外壳、机柜、机架和金属管、槽等，应采用等电位连接。由消防控制室接地板引至各消防电子设备的专用接地线应选用铜芯绝缘导线，其线芯截面面积不应小于4mm2o消防控制室接地板与建筑接地体之间，应采用线芯截面面积不小于25mm2的铜芯绝缘导线连接。4 .【答案】问题：防火门监控器设置在保安值班室。理由：防火门监控器应设置在消防控制室内，未设置消防控制室时，应设置在有人值班的场所。问题：触发一层的点型感烟火灾探测器，撼下二层的手动火灾报警按钮，防火门监控
11、器接受到联动触发信号，使建筑所有的常开防火门自动关闭。理由：应由常开防火门所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为常开防火门关闭的联动触发信号，联动触发信号应由火灾报警控制器或消防联动控制器发出，并应由消防联动控制器或防火门监控器联动控制防火门关闭。问题：电动开门器的手动控制按钮设置在防火门外侧墙面上，底边距地面高度为L5m0理由：电动开门器的手动控制按钮应设置在防火门内侧墙面上，底边距地面高度宜为0.9m1.3m。【解析】一、防火门系统防火门监控器应设置在消防控制室内，未设置消防控制室时，应设置在有人值班的场所。电动开门器的手动控制按钮应设置在防火门内侧墙面上，距门不宜超过0.5m,底边距地面高度宜为0.9m1.3m。防火门监控器的设置应符合火灾报警控制器的安装设置要求。防火门系统的联动控制设计，应符合下列规定：1）应由常开防火门所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为常开防火门关闭的联动触发信号，联动触发信号应由火灾报警控制器或消防联动控制器发出，并应由消防联动控制器或防火门监控器联动控制防火门关闭。2）疏散通道上各防火门的开启、关闭及故障状态信号应反馈至防火门监控器。
