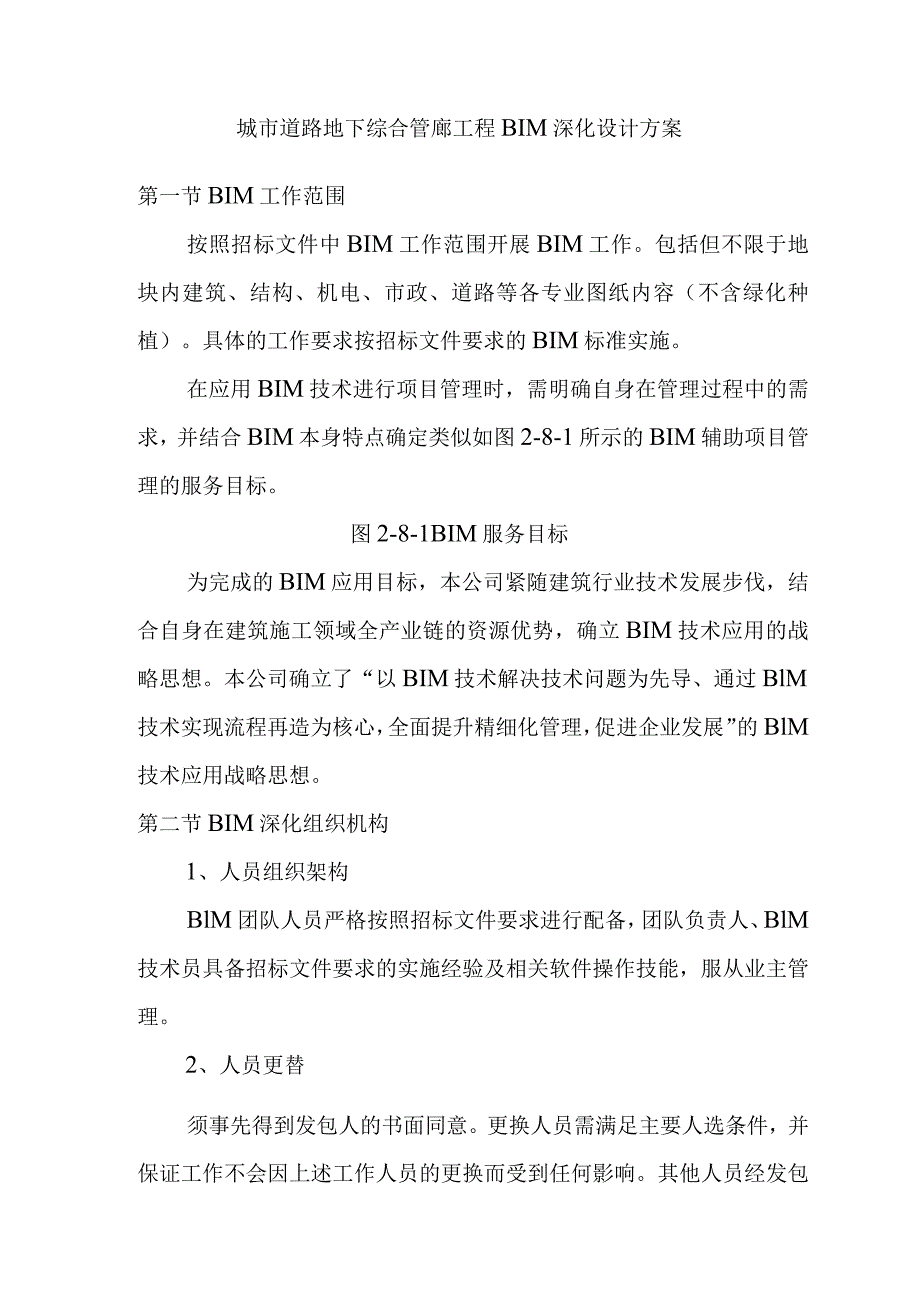

1、城市道路地下综合管廊工程BIM深化设计方案第一节BIM工作范围按照招标文件中BIM工作范围开展BIM工作。包括但不限于地块内建筑、结构、机电、市政、道路等各专业图纸内容（不含绿化种植）。具体的工作要求按招标文件要求的BIM标准实施。在应用BIM技术进行项目管理时，需明确自身在管理过程中的需求，并结合BIM本身特点确定类似如图2-8-1所示的BIM辅助项目管理的服务目标。图2-8-1BIM服务目标为完成的BIM应用目标，本公司紧随建筑行业技术发展步伐，结合自身在建筑施工领域全产业链的资源优势，确立BIM技术应用的战略思想。本公司确立了“以BIM技术解决技术问题为先导、通过BlM技术实现流程再造为
2、核心，全面提升精细化管理，促进企业发展”的BlM技术应用战略思想。第二节BIM深化组织机构1、人员组织架构BlM团队人员严格按照招标文件要求进行配备，团队负责人、BlM技术员具备招标文件要求的实施经验及相关软件操作技能，服从业主管理。2、人员更替须事先得到发包人的书面同意。更换人员需满足主要人选条件，并保证工作不会因上述工作人员的更换而受到任何影响。其他人员经发包人审核同意。发包人有权更换或要求补充承包人BIM团队主要人员。3、组织计划BIM模型要在相应专业设计分批次完成蓝图报出后进行搭建，确保施工实施前完成BlM工作，精准为施工服务。第三节软硬件要求按照招标文件要求配备相应的软件、硬件，满足

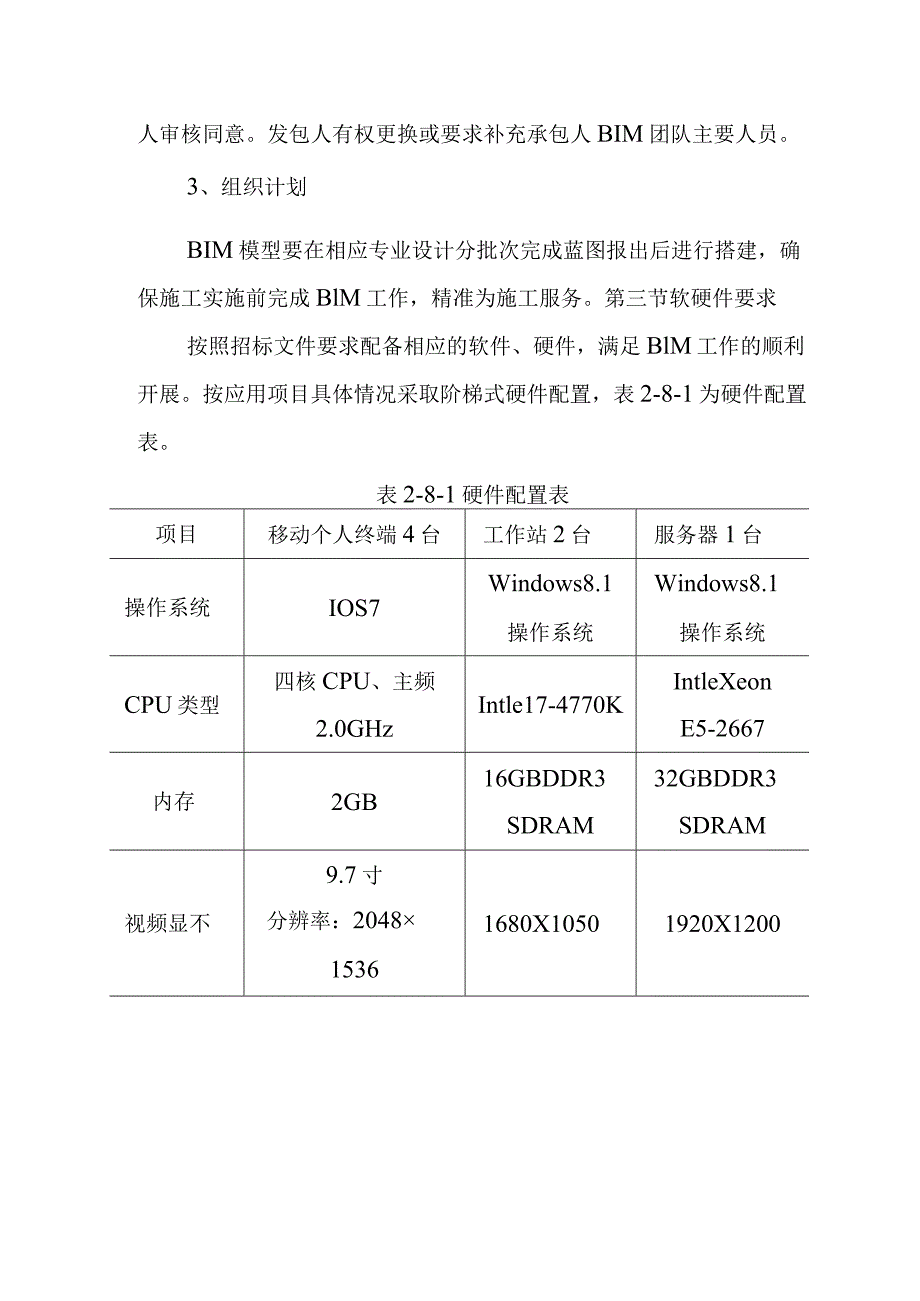

3、BlM工作的顺利开展。按应用项目具体情况采取阶梯式硬件配置，表2-8-1为硬件配置表。表2-8-1硬件配置表项目移动个人终端4台工作站2台服务器1台操作系统IOS7Windows8.1操作系统Windows8.1操作系统CPU类型四核CPU、主频2.0GHzIntle17-4770KIntleXeonE5-2667内存2GB16GBDDR3SDRAM32GBDDR3SDRAM视频显不9.7寸分辨率：204815361680X10501920X1200项目移动个人终端4台工作站2台服务器1台电容式触摸屏、多点式触摸图形显示适配卡NVIDIAQuadro4200NVIDIAQuadro5000硬盘

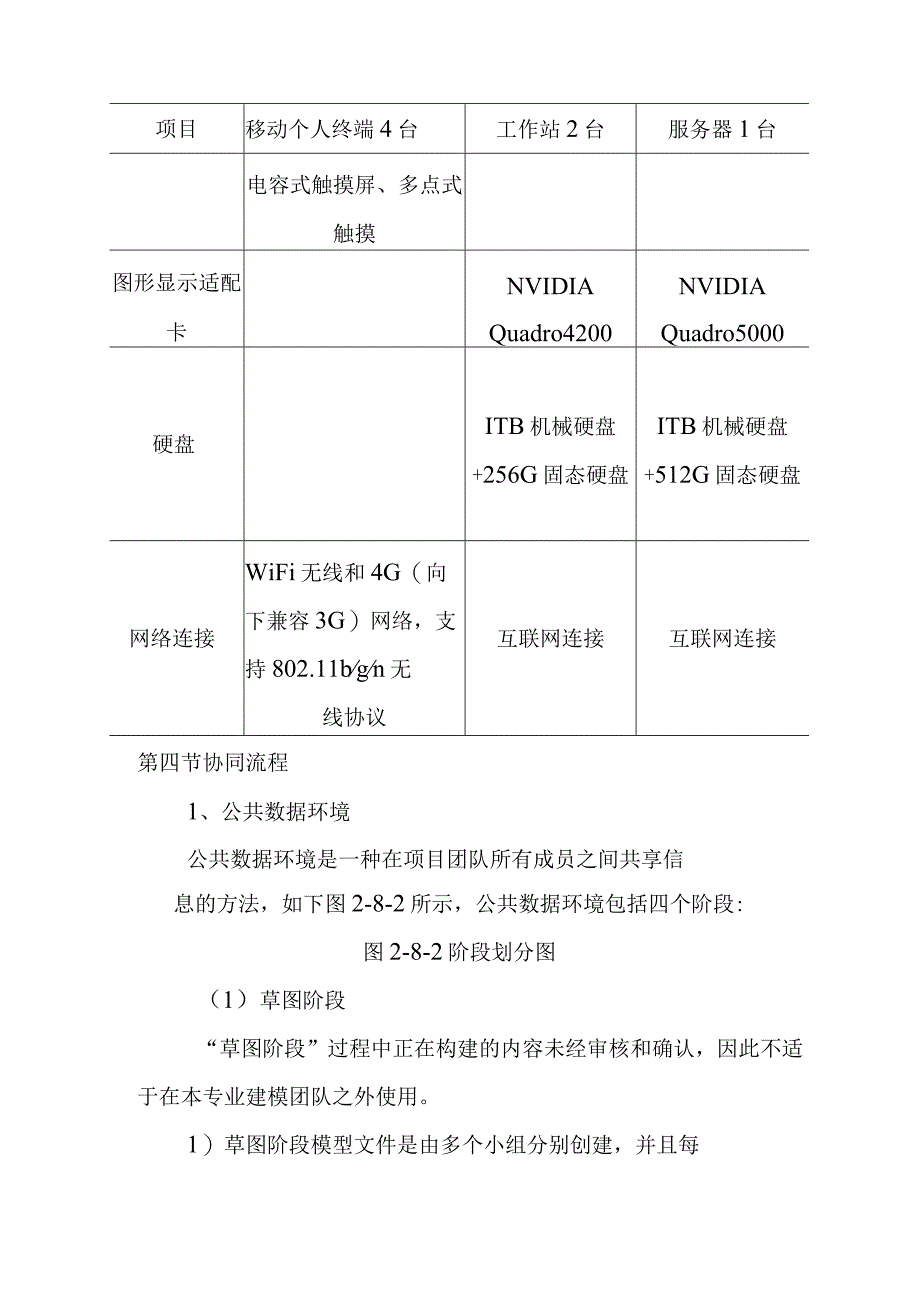

4、ITB机械硬盘+256G固态硬盘ITB机械硬盘+512G固态硬盘网络连接WiFi无线和4G（向下兼容3G）网络，支持802.11bgn无线协议互联网连接互联网连接第四节协同流程1、公共数据环境公共数据环境是一种在项目团队所有成员之间共享信息的方法，如下图2-8-2所示，公共数据环境包括四个阶段:图2-8-2阶段划分图（1）草图阶段“草图阶段”过程中正在构建的内容未经审核和确认，因此不适于在本专业建模团队之外使用。1）草图阶段模型文件是由多个小组分别创建，并且每个小组创建的模型仅包含本小组负责的信息。2）在草图阶段过程中，为每个小组划分各自的负责区域，以便分别保存和处理模型文件。（2）共享阶段为
5、了实现协调、高效的工作，各方应使其建模数据能够通过共享的数据库或交换协议，以整个项目团队都能接受的方式访问。这些文件应放在项目的中心区域供各方访问，或复制到各方的项目文件夹的共享区域中。在共享之前，应进行审核和确认，使其“适于协作”。1）仅能将“适于协作”的BlM文件发送至共享区域。2）定期共享模型数据，以便其它专业的团队能够及时使用最新的、校审过的信息。3）模型文件发布时配以其建模依据的图纸信息，并明确注明模型和数据建立的时间及依据图纸的发布时间，以便最大限度地降低沟通中的错误风险。4）由外部机构正式提供的数据也保存在共享区域中，以便在整个项目中共享。5）当共享数据有变更时，及时通过模型数据
6、发布、变更记录或其它适当的通知方式传达给项目团队。6）各专业利用共享区域数据，进行协调处理，最终发布共享数据以供发布阶段使用。（3）发布阶段共享阶段经过完整协调和正式审批后的数据可录入发布阶段使用。1）发布阶段数据可用于发布和指导施工使用，包括出具施工图、进度模拟、方案模拟、工程量计算、成本核算等。2）为所有发布的内容保存一份记录。3）BIM中的信息是内在关联的，一个视图中的变更可能影响其它视图。因此，对于BlM文件和所有关联视图，要将其作为“草图阶段”文件，或以无法修改的方式进行共享,直至将其转成无法编辑的格式并脱离BIM环境。4）在发生变更之后，仅重新发布有必要修订的模型、数据和图纸。（4
7、）归档阶段1）所有BIM输出数据的存档都保存在项目文件夹的“归档”区域中，其中包括施工过程中的模型和数据，以及准备交付的一整套完整的模型和数据信息。2）在施工流程中的每个关键阶段，都应当把BIM数据的完整版本与相关模型和数据信息应用使用成果复制到一个归档位置进行保存。3）归档的数据应存放在合理的、清晰标明归档状态的文件夹中。4）交付的模型和数据信息应保证完整及准确性，以便使其能应用到运营维护中。（5）问题记录与解决机制对于协作校审过程中发现的协调冲突，进行记录和管理。这些问题以报告的形式传达给相关方，其中至少包含以下内容：1）任何冲突的具体位置（如可能，应提供二维和三维图像）；2）有问题的对象
8、的图元ID；3）问题的详细说明；4）被交叉引用链接信息的详细日期/修订/出处；5）建议采取的解决方案或措施，以及实施人和实施日期；6）此问题的作者，以及信息或解决方案的分发名单；7）确认该解决方案已在模型中经过测试；8）问题的状态等待响应/过期/不正确响应/完成。收至U不正确响应”的问题应重新记为新问题，以避免就该问题是否解决出现混淆。并将原始问题记录转到新的问题编号。第五节BIM技术应用及管理1、施工前准备阶段（1）利用BlM技术进行施工组织设计、专项施工方案的可视化模拟，对施工全过程的重点、难点、安全风险点等进行可视化模拟，形成切实可行的施工组织设计和施工方案。（2）利用BlM技术进行地下
9、管线的搬迁方案模拟和交通疏解方案模拟，为后续现场实际施工提供可视化帮助，辅助提高施工质量减小投资风险。（3）利用BIM技术进行施工前期机电管线的综合排布、优化，辅助提高现场施工质量。（4）利用BIM技术实现材料准确下料和构件预制加工,降低损耗并保证加工安装精度。1）钢筋准确下料在以往工程中，由于工作面大、现场工人多，工程交底困难而导致的质量问题非常常见，而通过BIM技术能够优化断料组合加工表，将损耗减至最低。2）构件加工详图BlM模型可以完成构件加工、制作图纸的深化设计。通过软件自带功能将所有加工详图（包括布置图、构件图、零件图等）利用三视图原理进行投影、剖面生成深化图纸，图纸上的所有尺寸，包
10、括杆件长度、断面尺寸、杆件相交角度均是在杆件模型上直接投影产生的，通过深化设计产生的加工数据清单，直接导入精密数控加工设备进行加工，保证构件加工的精密性及安装精度。2、进场施工阶段（1）进度计划上报将施工进度计划按建设方单位的细分要求拆分成周、月度、季度计划，拆分细度与模型构件匹配，同时根据进度计划编制工作内容清单，下发至各施工班组，并通过BIM协同管理平台上报监理。(2)施工质量控制对重难点分部、分项工程需利用BIM技术进行施工工序模拟，如基坑支护工程，再由施工人员按照仿真施工流程施工，确保施工技术信息的传递不会出现偏差，避免实际做法和计划做法不一样的情况出现，减少不可预见情况的发生，保证现
11、场施工质量。(3)产品质量管理BlM模型储存了大量的建筑构件、设备信息。通过软件平台，可快速查找所需材料及构配件信息，如规格、材质、尺寸要求等，并根据BIM设计模型，对现场施工作业产品进行追踪、记录、分析，掌握现场施工的不确定因素，避免不良后果的出现，在监控施工质量的同时，使质量信息在运维期有据可循。(4)施工安全管理通过浏览查看BIM模型，对工程中存在的重点安全隐患部位进行重点标记，如临边洞口、高支模等，便于现场重点把控。三维可视化动态监测技术较传统的监测手段具有可视化的特点，采用人为操作在三维虚拟环境下漫游来直观、形象提前发现现场的各类潜在危险源，提供更便捷的方式查看监测位置的应力应变状态
12、，在某一监测点应力或应变超过拟定的范围时，系统将自动采取报警给予提醒。（5）成本管理以设备、材料模型中所链接的合同单价为基础，结合施工组织设计的可视化，统计月度、季度、年度完成的投资工程量上报至BIM协同管理平台。首先，创建基于BIM的实际成本数据库。建立成本的5D（3D实体、时间、工序）关系数据库，让实际成本数据及时进入5D关系数据库，成本汇总、统计、拆分对应瞬间可得。以各WBS单位工程量人材机单价为主要数据进入到实际成本BlM中。未有合同确定单价的项目，按预算价先进入。有实际成本数据后，及时按实际数据替换掉。其次，实际成本数据及时进入数据库。初始实际成本BIM中成本数据以采取合同价和企业定
13、额消耗量为依据。随着进度进展，实际消耗量与定额消耗量会有差异，要及时调整。每月对实际消耗进行盘点，调整实际成本数据。化整为零，动态维护实际成本BIM,大幅减少一次性工作量，并有利于保证数据准确性，实际成本数据进入数据库的注意事项见表2-8-2o最后，快速实行多维度（时间、空间、WBS）成本分析。建立实际成本BIM模型，周期性（月、季）按时调整维护好该模型，轻松完成统计分析工作，进而满足各种成本分析需求。类别材料实际成本仓库盘人工费实际成表2-8-2实际成本数据进入数据库的注意事项注意事项要以实际消耗为最终调整数据，而不能以财务付款为标准，材料费的财务支付有多种情况：未订合同进场的、进场未付款的
14、、付款未进场的按财务付款为成本统计方法将无法反映实际情况，会出现严重误差。仓库每月盘点一次，将入库材料的消耗情况详细列出清单向成本经济师提交,成本经济师按时调整每个WBS材料实际消耗。同材料实际成本，按合同实际完成项目和签证工作量调整实际成本数据，一个劳务队可能对应多个WBS,要按合同和用工情况进行分解落实到各个WBSo机械周转材料同材料实际成本，要注意各WBS分摊，有的可按措施实际成管理费实际成费单独立项。由财务部门每月盘点，提供给成本经济师，调整预算成本为实际成本，实际成本不确定的项目仍按预算成本进入实际成本。（6）标签条码技术1）按建设方单位要求，在现场设施设备安装完毕后,将标签条码粘贴
15、到设备的指定部位，一般粘贴到设备设施的铭牌处。其中设备信息包括：材料设备供应单位提供的设备及预制构件出场时材料信息（工点名称、材料编号、机组型号、生产商、生产日期、整机产地、安装位置等），特别是品质信息和注意事项。构件铭牌基本信息粘贴二维码处2）按建设方单位提供的表格模板，施工单位负责将现场设施设备的安装过程信息填写到表格中，施工信息需经过监理单位的验收审核。（7）资料上报按建设方单位要求，定期通过BIM协同平台上报现场施工各项资料，如技术资料、测量资料、质量资料等等。1）技术资料：施工单位在施工阶段将施工交底、实施性施工组织设计，专项施工方案，新工艺、新技术项目运用成果，设计变更资料，图纸会审及设计交底记录，施工技术工作总结上传至BIM协同项目管理平台工程资料模块。2）测量资料：水准点、控制点移交记录，沉降、位移观测资料,
