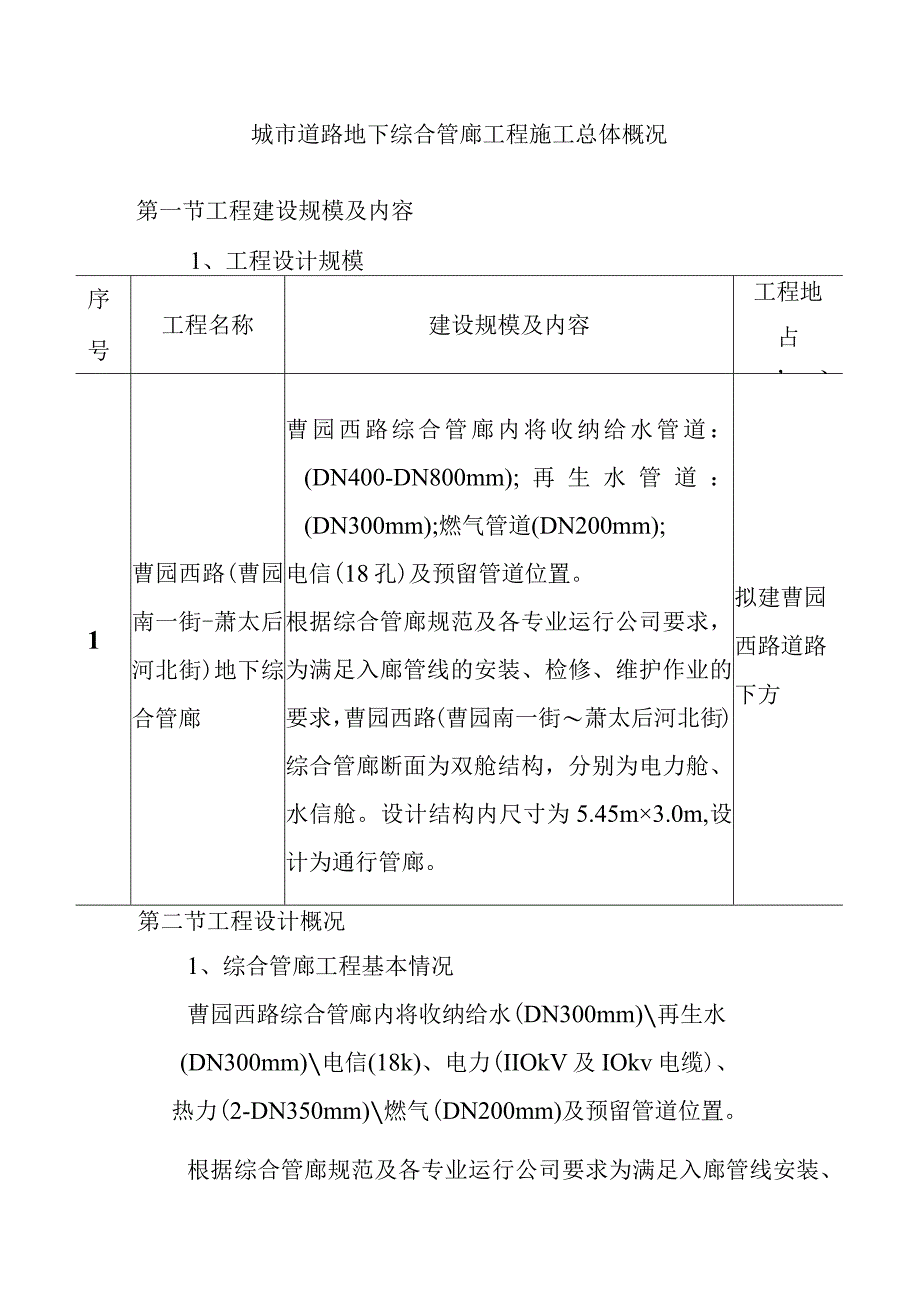

1、城市道路地下综合管廊工程施工总体概况第一节工程建设规模及内容1、工程设计规模序号工程名称建设规模及内容工程地占，、1曹园西路(曹园南一街-萧太后河北街)地下综合管廊曹园西路综合管廊内将收纳给水管道：(DN400-DN800mm);再生水管道：(DN300mm);燃气管道(DN200mm);电信(18孔)及预留管道位置。根据综合管廊规范及各专业运行公司要求，为满足入廊管线的安装、检修、维护作业的要求，曹园西路(曹园南一街萧太后河北街)综合管廊断面为双舱结构，分别为电力舱、水信舱。设计结构内尺寸为5.45m3.0m,设计为通行管廊。拟建曹园西路道路下方第二节工程设计概况1、综合管廊工程基本情况曹园

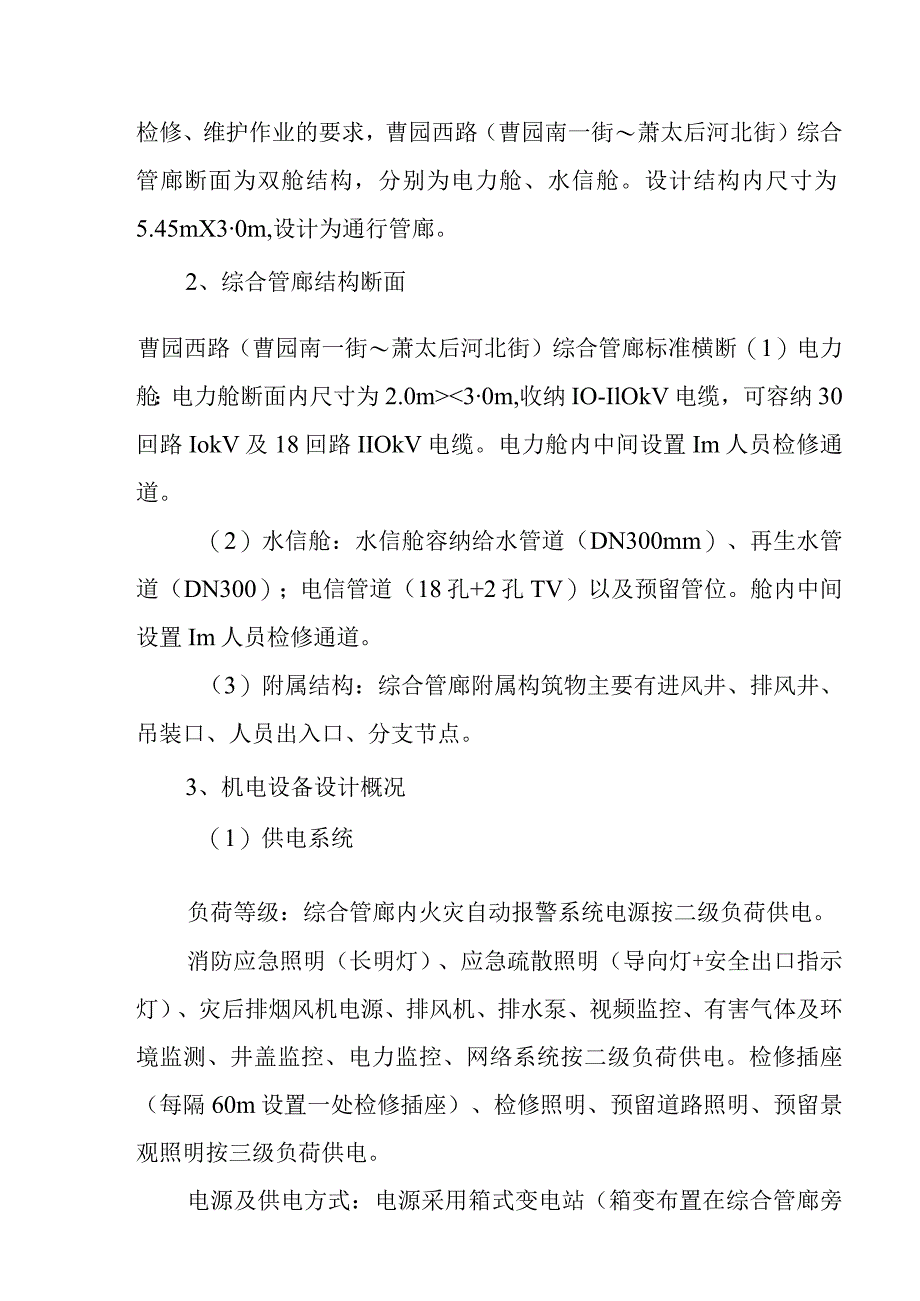

2、西路综合管廊内将收纳给水(DN300mm)再生水(DN300mm)电信(18k)、电力(IIOkV及IOkv电缆)、热力(2-DN350mm)燃气(DN200mm)及预留管道位置。根据综合管廊规范及各专业运行公司要求为满足入廊管线安装、检修、维护作业的要求，曹园西路（曹园南一街萧太后河北街）综合管廊断面为双舱结构，分别为电力舱、水信舱。设计结构内尺寸为5.45mX30m,设计为通行管廊。2、综合管廊结构断面曹园西路（曹园南一街萧太后河北街）综合管廊标准横断（1）电力舱：电力舱断面内尺寸为2.0m30m,收纳IO-IlOkV电缆，可容纳30回路IokV及18回路IIOkV电缆。电力舱内中间设置I
3、m人员检修通道。（2）水信舱：水信舱容纳给水管道（DN300mm）、再生水管道（DN300）；电信管道（18孔+2孔TV）以及预留管位。舱内中间设置Im人员检修通道。（3）附属结构：综合管廊附属构筑物主要有进风井、排风井、吊装口、人员出入口、分支节点。3、机电设备设计概况（1）供电系统负荷等级：综合管廊内火灾自动报警系统电源按二级负荷供电。消防应急照明（长明灯）、应急疏散照明（导向灯+安全出口指示灯）、灾后排烟风机电源、排风机、排水泵、视频监控、有害气体及环境监测、井盖监控、电力监控、网络系统按二级负荷供电。检修插座（每隔60m设置一处检修插座）、检修照明、预留道路照明、预留景观照明按三级负荷

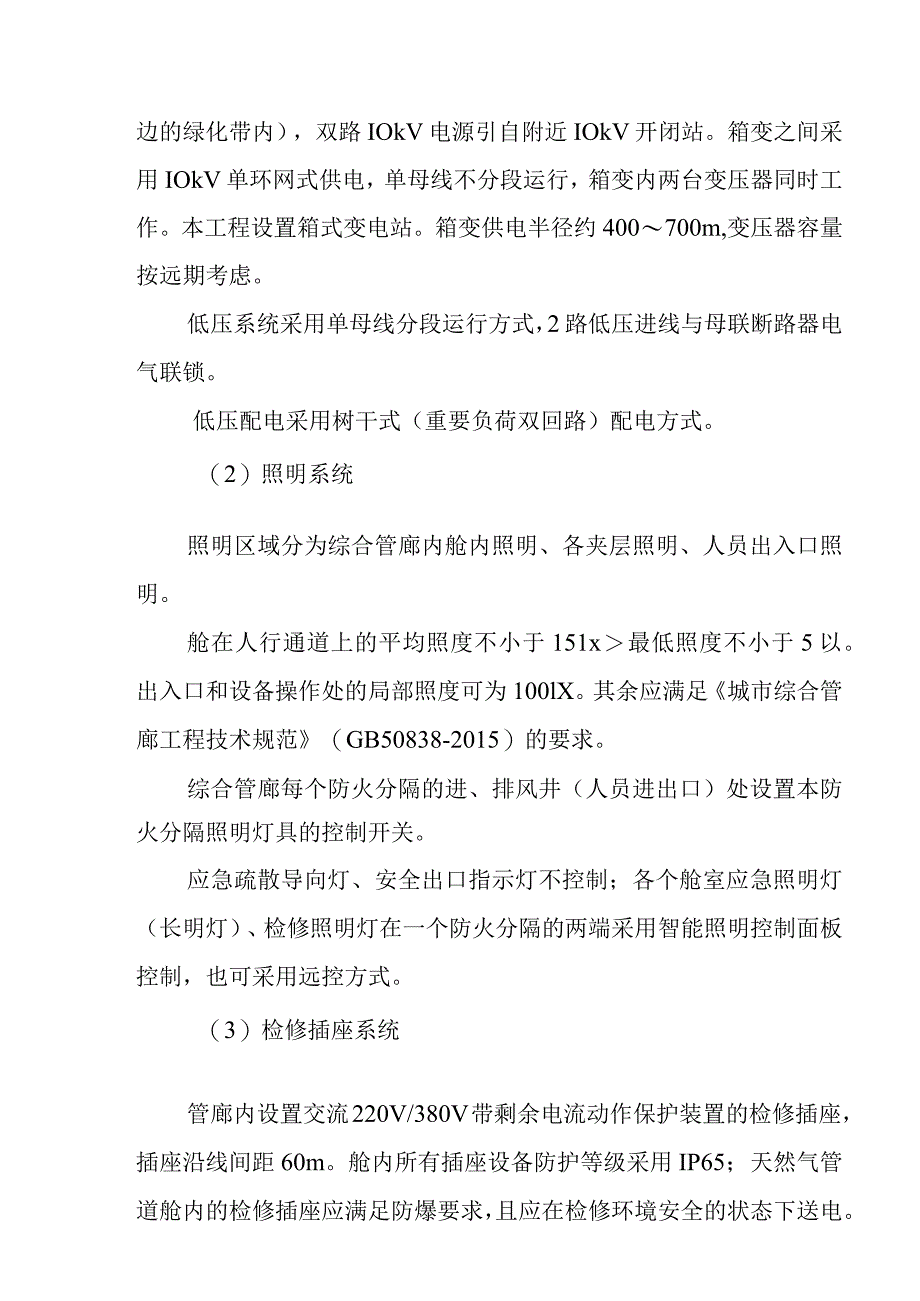

4、供电。电源及供电方式：电源采用箱式变电站（箱变布置在综合管廊旁边的绿化带内），双路IOkV电源引自附近IOkV开闭站。箱变之间采用IOkV单环网式供电，单母线不分段运行，箱变内两台变压器同时工作。本工程设置箱式变电站。箱变供电半径约400700m,变压器容量按远期考虑。低压系统采用单母线分段运行方式，2路低压进线与母联断路器电气联锁。低压配电采用树干式（重要负荷双回路）配电方式。（2）照明系统照明区域分为综合管廊内舱内照明、各夹层照明、人员出入口照明。舱在人行通道上的平均照度不小于151x最低照度不小于5以。出入口和设备操作处的局部照度可为100lX。其余应满足城市综合管廊工程技术规范（GB5
5、0838-2015）的要求。综合管廊每个防火分隔的进、排风井（人员进出口）处设置本防火分隔照明灯具的控制开关。应急疏散导向灯、安全出口指示灯不控制；各个舱室应急照明灯（长明灯）、检修照明灯在一个防火分隔的两端采用智能照明控制面板控制，也可采用远控方式。（3）检修插座系统管廊内设置交流220V/380V带剩余电流动作保护装置的检修插座，插座沿线间距60m。舱内所有插座设备防护等级采用IP65；天然气管道舱内的检修插座应满足防爆要求，且应在检修环境安全的状态下送电。（4）防雷接地系统为保证电气系统安全可靠运行和人身安全,在每台箱式变电站周围设独立的接地装置，箱变内采用一级SPD浪涌过电压保护。低压
6、接地系统采用TN-S系统，系统接地电阻阻值不大于0.5欧姆，保护接地电阻阻值不大于4欧姆。舱内沿最上层电缆支架、侧墙各明敷设1根-50x5热镀锌扁钢作为舱内的接地母线，在综合管廊起终点处闭合，形成环形接地体。每隔30m在侧墙上预埋120x60x6mm接地连接板，接地连接板要和结构内2根主筋焊接，与接地母线焊接。综合管廊内的金属构件、电缆金属套管、金属管道以及电气设备金属外壳均应与接地网连通。此外作为接地之用的结构主钢筋应良好焊接，在管廊横、纵方向保证全线电气贯通。舱内所有电气设备外壳、电缆PE线、电缆支架、电缆桥架、各种管道及其安装支架等金属设备外壳均要和接地母线良好焊接，焊接处防腐处理（调和
7、漆1道，防锈漆2道，防火漆1道）。监控中心、设备机房用专用接地干线穿PVC管连结接地体，供机房设备接地。所有进出弱电线路均设电涌保护器。各弱电机房、弱电设备均作局部等电位联结。弱电系统采用防雷保护器。(5)环境与设备监控系统根据密闭空间作业职业危害防护规范(GBZ/T205-2007),在综合管廊每个防火分隔及人员出入口设置气体检测设备，在每个防火分隔内设置温湿度检测仪。此外备有手持式一体气体检测仪。气体检测设备检测氧气、可燃气体。现场检测数据就近上传至夹层内PLc通过与设定值对比由PLC自动控制相关舱的排风机进行通风。温湿度检测仪检测综合管廊内环境温度、湿度。现场检测数据就近上传至夹层内PL
8、C,通过与设定值对比由PLC自动控制相关舱的排风机进行通风。系统对综合管廊内空气含氧量、水位等环境参量进行监测，可有效监测到综合管廊内水位及氧气情况的实时监测。通过水位报警、气体监测报警，及时发现隐患点所在位置及水位数值、空气含氧量等情况，并上报和记录原始数据。当综合管廊内的氧气含量浓度低至一定标准时，报警系统立刻在监控中心和设备安装地点发出声响信号。链路检测功能，系统定期对下位机及线路中的设备进行巡检，自动诊断链路故障。设备故障的显示和存档，在监控中心对终端设备的各种故障进行显示，并自动存储系统数据库中。综合管廊环境监测数据、状态监测数据及远程控制数据的历史信息查询。通风设备控制：风机的控制
9、分手动、自动、远方控制三种。在排风井外按钮箱上可进行手动控制，以便检修人员在进入综合管廊前进行通风换气。当检修人员在综合管廊内部通行时，在进入下一舱前可在本舱末开启下一舱排风机进行通风换气，并且可以关闭本舱排风机。在排风井夹层内动力配电柜上可手动控制，主要为调试和检修时使用。自动控制是通过舱内温湿度检测、有害气体检测实现的。当检测信号超过设定值时由PLC自动起动风机进行换气，也可通过监控中心远程控制。排水设备控制：综合管廊内设有集水坑，每个井内安装2台潜水泵和1套浮球开关，根据集水坑内水位自动开、停排水泵。排水泵运行工况及井内高、低液位信号上传至现场PLC并通过网络系统上传至监控中心。排水泵的
10、控制方式采用现场按钮箱上手动、PLC自动、监控中心的远程控制。(6)安全防范系统每个防火分隔的电舱内设置图像型火焰探测器，其他舱(非燃气、非电)设置普通网络红外枪式摄像机，每个防火分隔的燃气舱内设置防爆网络红外枪式摄像机；摄像机彩色/黑白自动转换，配有防护罩、自动光圈、定焦镜头。当舱内发生火灾或有人非法进入时，可通过视频系统进行定位确认。管廊内摄像机的运行工况：在管廊照明灯具开启1/3时,可正常工作。所有人员出入口、进排风井、监控中心等设置普通网络红外半球摄像机，可对进出人员进行实时监控。在管廊人员出入口、通风口设置入侵报警探测器和声光报警器。在综合管廊人员出入口处设置门禁系统，采用刷卡或生物
11、识别方式进出。对于门禁管理系统的远程联网解决方案，在每台门禁控制主机（主控制器）中采用网络接口方式通信（TCP/IP）,即可实现门禁控制系统的网络化远程管理。通过增加主控制器的网络接口模块，直接实现网络化管理，有利于远程对门禁异常事件的发现和处理，统一监测重要通道的门禁状态。（7）通信系统综合管廊内设置固定式通信系统，电话直接与监控中心连通。每个防火分隔内设置23处（间距约80m）通信点。（8）火灾自动报警系统在每个防火分隔的电舱内设置图像型火焰探测器，在综合管廊电舱内顶板上安装温度传感光纤，在电舱内的非自用电力电缆表层设置温度传感光纤，通过光纤采集管廊内温度及其变化情况并传送到监控中心的光纤
12、报警监控计算机和消防报警主机，在光纤报警监控计算机上监控人员可通过软件的电子地图功能对报警区域位置进行查看和判断。在所有综合管廊进、排风井夹层及监控中心内设置感烟探测器、手动火灾报警按钮、火灾声光报警器、火灾报警电话机以及输入/输出模块等消防电气设备。通过报警二总线、电话线、电源线将火灾数据传送到监控中心，以便及时与监控人员联系，进行灭火。当火灾发生时，通过监控中心的消防报警主机可直接切除非消防电源配电箱的电源，减小火灾范围。当火灾结束后,可通过消防联动盘直接起动排风井内的排风机进行灾后排烟。排风机的工作状态反馈至监控中心。此外在人员出入口处还设置火灾显示盘，及时通知管廊外人员管廊内是否发生火
13、灾，对即将进入综合管廊的巡视人员进行保护。管廊设置防火门监控系统，包括防火门监控器、电动开门器以及管线等。确认火灾后，防火门监控器应联动关闭常开防火门，消防联动控制器应能联动关闭着火分区及相邻分区通风设备、启动自动灭火系统。（9）可燃气体探测报警系统管廊里安装天然气探测器，可燃气体报警控制器，当天然气管道舱天然气浓度超过报警浓度设定值时，由可燃气体报警控制器联动启动天然气舱事故段分区及其相邻分区的事故通风设备。(10)地理信息系统管廊设置地理信息系统，实现对综合管廊人员、设备和巡检车辆的位置坐标数据的采集、存储、管理、分析和表达,将信息通过多功能基站及时、准确地传输到监控中心，实现对通风线路、
14、避灾路线、监测设备、巡检人机坐标等信息的GIS浏览。同时，系统具有丰富的地图展示效果，同时支持二维、三维地图的在线展示、流畅切换，支持旋转、缩放、平移等基本操作，且具有统一坐标系，为监控人员与决策人员提供准确的地理信息，确保信息统一可视，同时在应急救援时提供有效的安全分析链。(11)电子巡查管理系统管廊设置离线式电子巡查管理系统。舱内所有电气设备防护等级采用IP65；燃气舱所有电气设备应符合现行国家标准爆炸危险环境电力装置设计规范GB50058的有关规定。管廊巡检数据支持：通过管廊综合管理平台客户端(移动智能终端)扫管廊内设备或管道标签既可以在现场获取本设备相关的所有信息，包括运维数据信息，支
15、持现场巡检人员进行现场故障诊断。故障报修：现场巡检人员确定现场异常时，可以通过移动客户端进行现场拍照、录音/录像等方式将图片、视频、音频等信息上传到服务器，以作为现场维修前进行进一步诊断及确定维修方案。现场抢修支持：系统可以进行抢修方案知识库管理，包括对电力电缆、供水管道等设施的应急抢修。当现场出现故障时，系统可以及时调取类似故障处理记录及判断流程，大大缩短现场抢修时间。(12)井盖监控系统综合管廊对外的电力检查井、出线节点处等出地面井盖均采用具有监测功能的井盖。采用先进的传感技术、单片机技术和通讯技术，采用井盖智能锁具和中心监控系统。系统能够实时跟踪井盖状态和施工情况，对非法破坏和施工能够及
16、时发现和定位，并及时将信息下发到责任人，以尽快解决问题。本工程为加装PLC井盖监控系统监控信号通过数据通讯网传送至监控中心，从而实现对管廊井盖的集中控制、远程开启、非法开启报警等功能。系统采用铺设地下线路组网，井盖监测装置采集井盖的监测值，通过管道内的信号线上传至监控中心，监控中心能够随时监控每个井盖并进行相应的开启、关闭。监控井盖监控井盖采用外径80Omm监控井盖，为球墨铸铁材质，带电子锁功能，安装于管廊井盖子盖处。井盖的控制值:远程开闭锁控制信号。井盖的监测值包括:电子锁开关状态、盖体倾斜角度、盖体冲击量、盖体是否打开。针对非法开锁和强力开锁行为，设计了具有专利的阻隔机械锁装置，必须通过中心在线授权
