1、室内消火栓系统类型知识点全总结室内消火栓系统按建筑类型不同，可分为低层建筑室内消火栓给水系统和高层建筑室内消火栓给水系统。同时，根据低层建筑和高层建筑给水方式的不同，又可再进行细分。给水方式是指建筑物消火栓给水系统的供水方案。1.低层建筑室内消火检给水系统及其给水方式低层建筑室内消火栓给水系统是指设置在低层建筑物内的消火栓给水系统。低层建筑发生火灾时,既可利用其室内消火栓设备接上水带、水枪灭火,又可利用消防车从室外水源抽水直接灭火，使其得到有效救援。低层建筑室内消火栓给水系统的给水方式分为以下两种类型。Q）直接给水方式。直接给水方式无加压水泵和水箱，室内消防用水直接由室外消防给水管网提供,其构

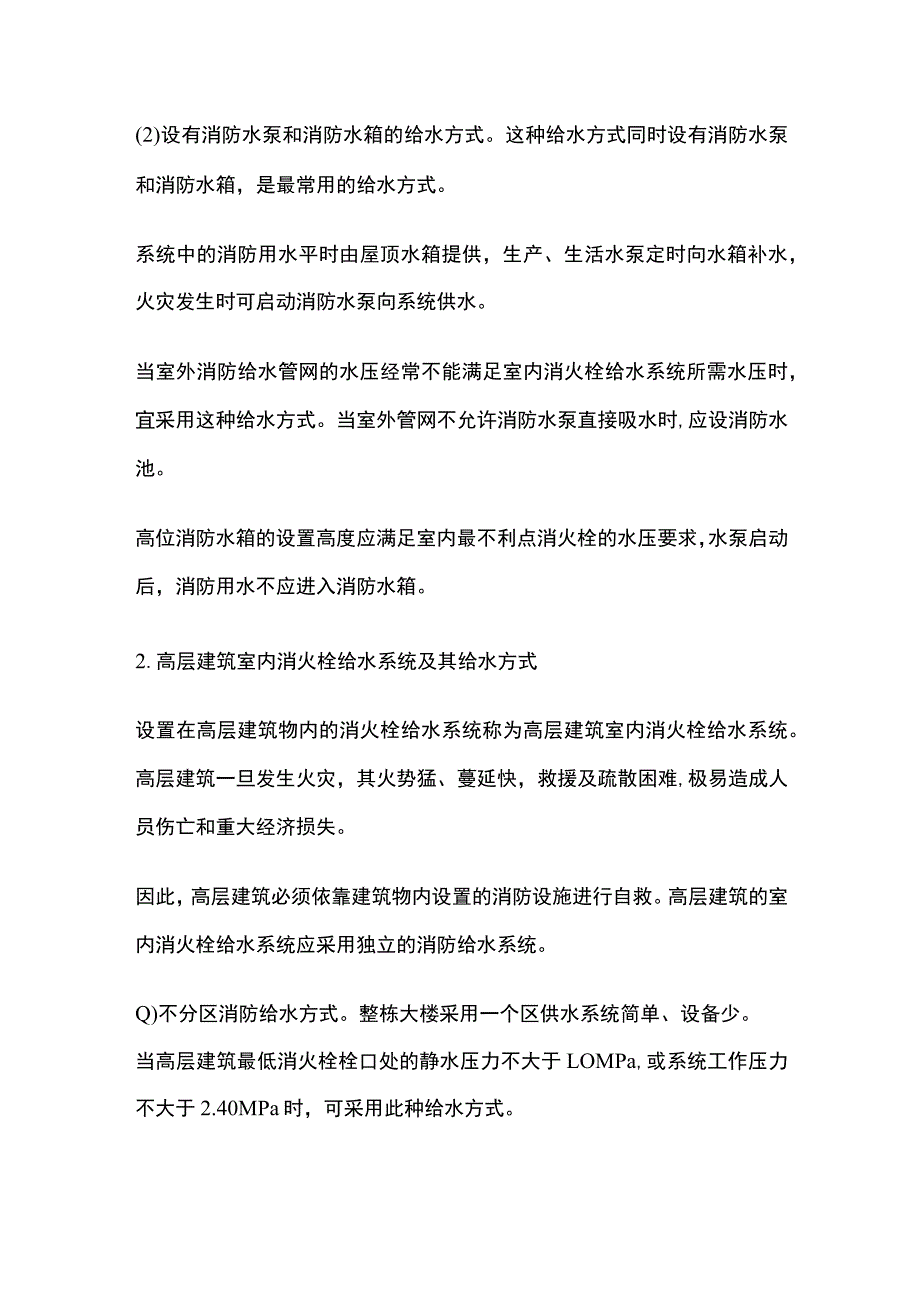

2、造简单、投资少,可充分利用外网水压，节省能源。但由于其内部无储存水量,外网一旦停水,则内部立即断水,可靠性差。当室外给水管网所供水量和水压在全天任何时候均能满足系统最不利点消火栓设备所需水量和水压时，可采用这种给水方式。采用这种给水方式，当生产、生活、消防合用管网时，其进水管上设置的水表应考虑消防流量，当只有一条进水管时，可在水表节点处设置旁通管。(2)设有消防水泵和消防水箱的给水方式。这种给水方式同时设有消防水泵和消防水箱，是最常用的给水方式。系统中的消防用水平时由屋顶水箱提供，生产、生活水泵定时向水箱补水，火灾发生时可启动消防水泵向系统供水。当室外消防给水管网的水压经常不能满足室内消火栓给
3、水系统所需水压时，宜采用这种给水方式。当室外管网不允许消防水泵直接吸水时,应设消防水池。高位消防水箱的设置高度应满足室内最不利点消火栓的水压要求，水泵启动后，消防用水不应进入消防水箱。2.高层建筑室内消火栓给水系统及其给水方式设置在高层建筑物内的消火栓给水系统称为高层建筑室内消火栓给水系统。高层建筑一旦发生火灾，其火势猛、蔓延快，救援及疏散困难,极易造成人员伤亡和重大经济损失。因此，高层建筑必须依靠建筑物内设置的消防设施进行自救。高层建筑的室内消火栓给水系统应采用独立的消防给水系统。Q)不分区消防给水方式。整栋大楼采用一个区供水系统简单、设备少。当高层建筑最低消火栓栓口处的静水压力不大于LOM
4、Pa,或系统工作压力不大于2.40MPa时，可采用此种给水方式。(2)分区消防给水方式。在消防给水系统中，由于配水管道的工作压力要求，系统可有不同的给水方式。系统给水方式的划分原则可根据管材、设备等确定。当高层建筑最低消火栓栓口的静水压力大于LOOMPa或系统工作压力大于2.40MPa时,应采用分区消防给水系统。分区供水形式应根据系统压力、建筑特征，综合技术经济和安全可靠性等因素确定，可采用消防水泵并行或串联、减压水箱和减压阀减压的形式，但当系统的工作压力大于2.4MPa时，应采用消防水泵串联或减压水箱分区供水形式。1)采用消防水泵串联分区供水时，宜采用消防水泵转输水箱串联供水方式，并符合下列
5、规定：当采用消防水泵转输水箱串联时，转输水箱的有效储水容积不应小于60m3,转输水箱可作为高位消防水箱。串联转输水箱的溢流管宜连接到消防水池。当采用消防水泵直接串联时，应采取确保供水可靠性的措施，且消防水泵从低区到高区应能依次顺序启动。当采用消防水泵直接串联时，应校核系统供水压力，并应在串联消防水泵出，管上设置减压型倒流防止器。2）采用减压阀减压分区供水时应符合下列规定：消防给水所采用的减压间性能应安全可靠，并应满足消防给水的要求。减压阀应根据消防给水设计流量和压力选择，且设计流量应在减压阀流量压力特性曲线的有效段内，并校核在150%设计流量时，减压阀的出口动压不应小于设计值的65%o每一供水
6、分区应设不少于两组减压阀组，每组减压阀组宜设置备用减压阀。减压阀仅应设置在单向流动的供水管上，不应设置在双向流动的输水干管上。减压阀宜采用比例式减压阀当超过1.20MPa时宜采用先导式减压阀。减压阀的阀前阀后压力比值不宜大于3:1,当一级减压阀减压不能满足要求时，可采用减压阀串联减压，但串联减压不应大于两级，第二级减压阀宜采用先导式减压阀，阀前后压力差不宜超过0.40MPa。减压阀后应设置安全阀，安全阀的开启压力应能保证系统安全，且不应影响系统的供水安全性。3）采用减压水箱减压分区供水时应符合下列规定:减压水箱应符合消防给水及消火栓系统技术规范)(GB50974-2014)第4.3.8条、第439条、第525条和第526条等的有关规定。减压水箱应符合消防给水及消火栓系统技术规范(GB50974-2014)第4.3.10条和第5.2.6条等的有关规定。减压水箱的有效容积不应小于18m3,且宜分为两格。减压水箱应有两条进出水管，且每条进出水管均应满足消防给水系统所需消防用水量的要求。减压水箱进水管的水位控制应可靠，宜采用水位控制阀。减压水箱进水管应设置防冲击和溢水的技术措施，并直在进水管上设置紧急关闭阀门，注意：溢流水宜回流到消防水池。
