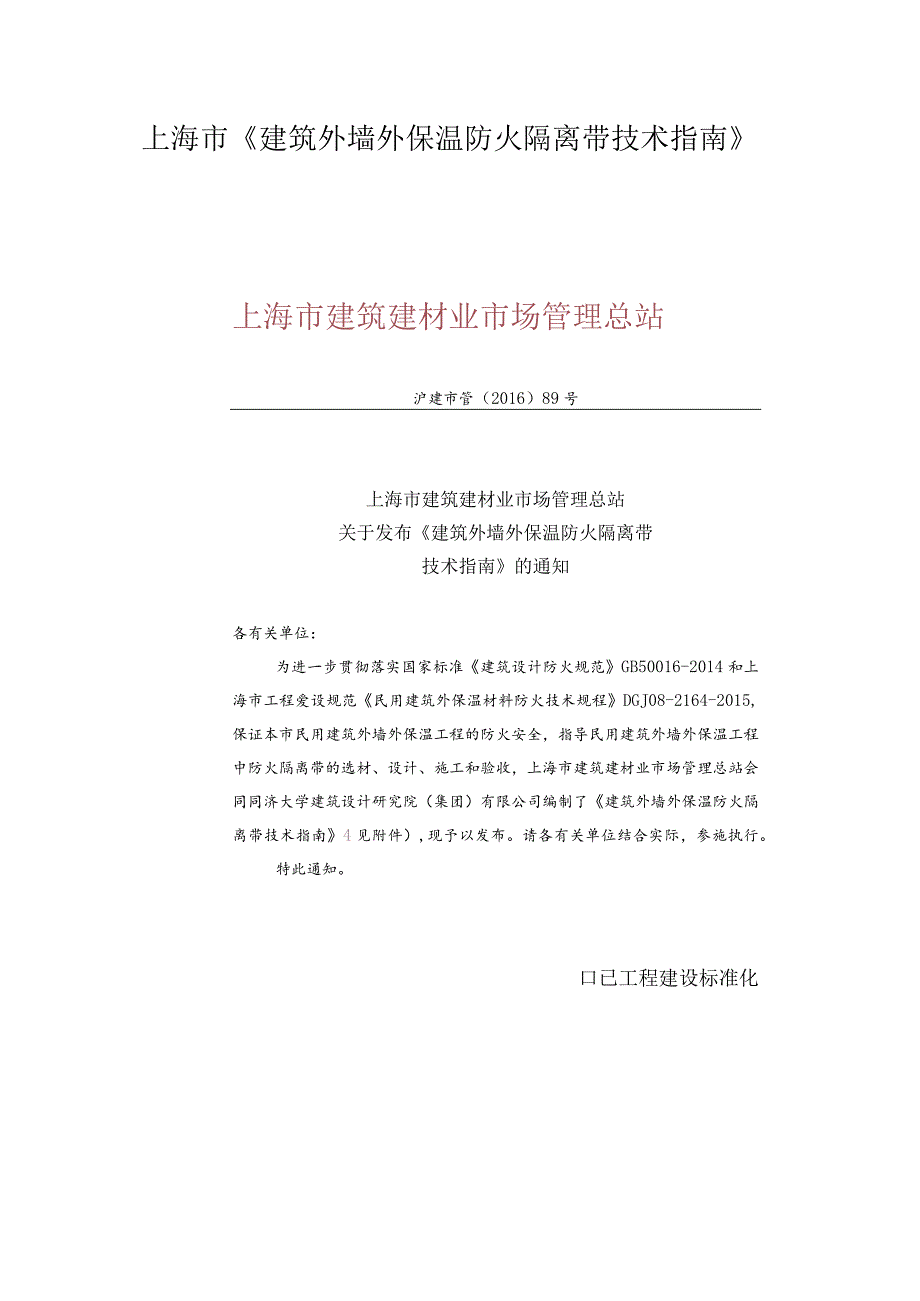

1、上海市建筑外墙外保温防火隔离带技术指南上海市建筑建材业市场管理总站沪建市管（2016）89号上海市建筑建材业市场管理总站关于发布建筑外墙外保温防火隔离带技术指南的通知各有关单位：为进一步贯彻落实国家标准建筑设计防火规范GB50016-2014和上海市工程爱设规范民用建筑外保温材料防火技术规程DGJ08-2164-2015,保证本市民用建筑外墙外保温工程的防火安全，指导民用建筑外墙外保温工程中防火隔离带的选材、设计、施工和验收，上海市建筑建材业市场管理总站会同同济大学建筑设计研究院（集团）有限公司编制了建筑外墙外保温防火隔离带技术指南4见附件）,现予以发布。请各有关单位结合实际，参施执行。特此通

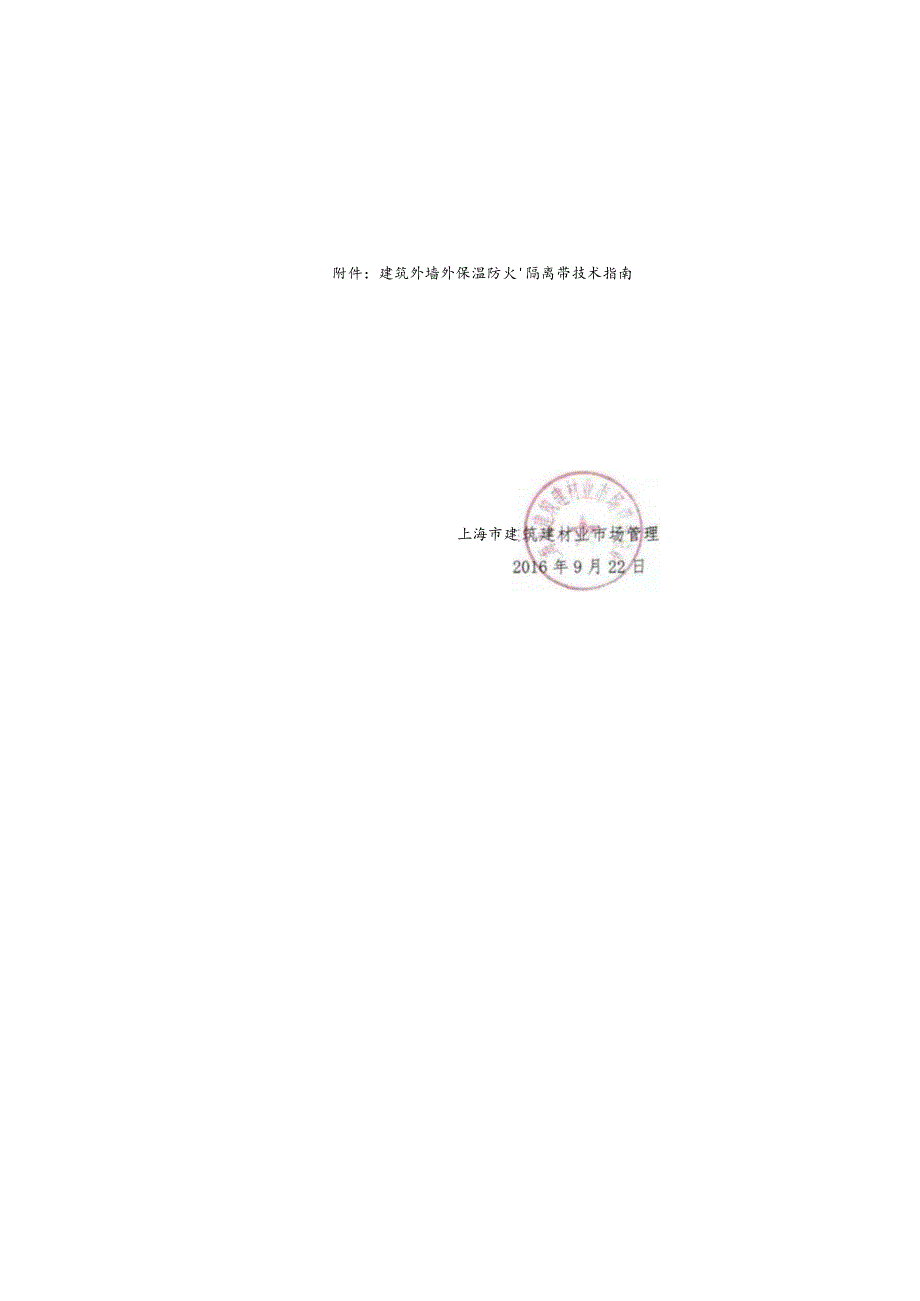

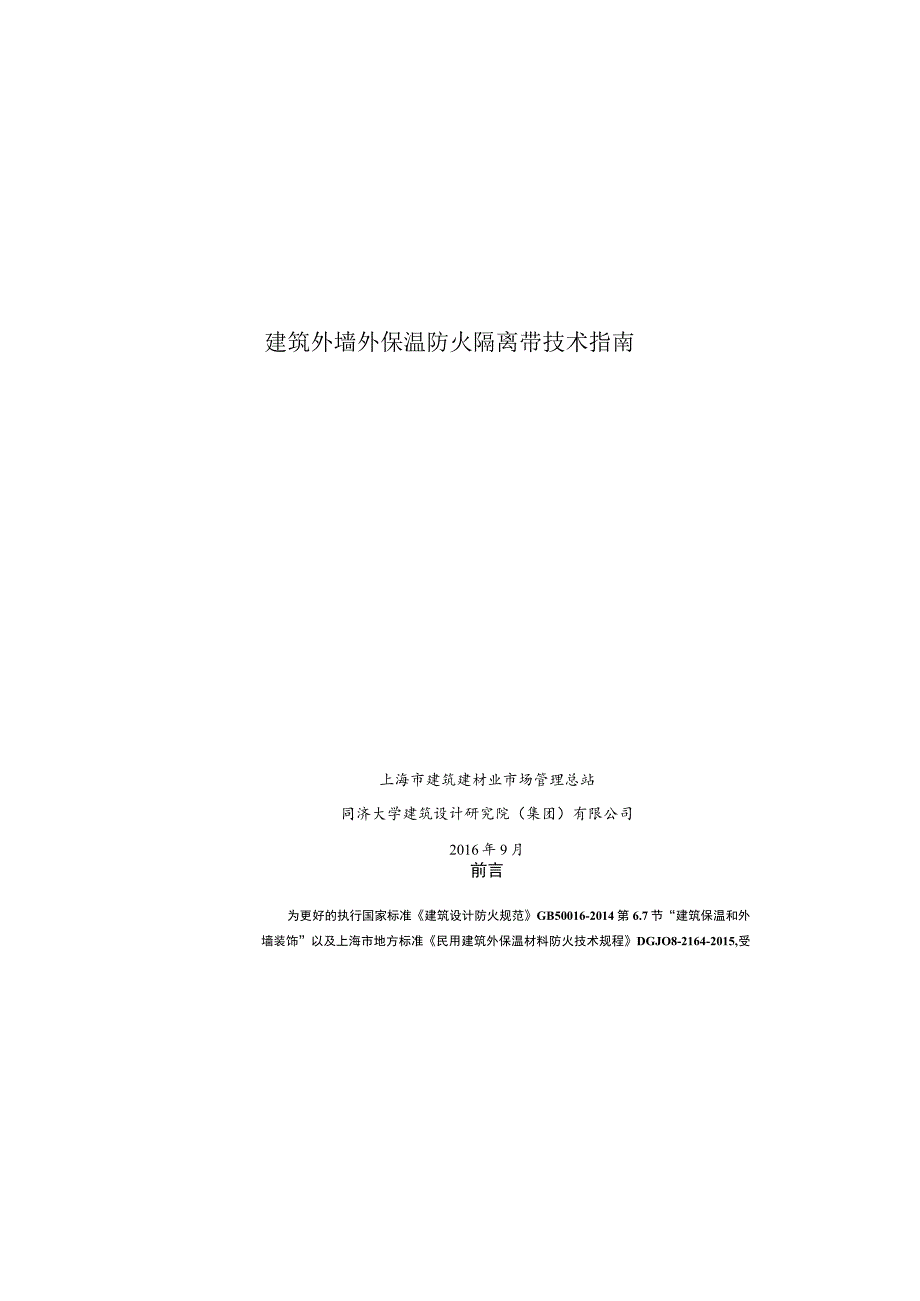

2、知。口已工程建设标准化附件：建筑外墙外保温防火隔离带技术指南上海市建建筑外墙外保温防火隔离带技术指南上海市建筑建材业市场管理总站同济大学建筑设计研究院（集团）有限公司2016年9月前言为更好的执行国家标准建筑设计防火规范GB50016-2014第6.7节“建筑保温和外墙装饰”以及上海市地方标准民用建筑外保温材料防火技术规程DGJO8-2164-2015,受上海市建筑建材业市场管理总站委托，同济大学建筑设计研究院（集团）有限公司在完成上海节能新技术研究-外墙外保温防火隔离带技术应用研究课题的基础上，编制了建筑外墙外保温防火隔离带技术指南本指南总结了上海市和外省市在防火隔离带技术应用上的成功经验，
3、力求为建筑开发商、保温材料厂商、设计单位、施工单位在外墙外保温工程的选材、设计、施工及验收等建设过程中提供技术指导，以保证外墙外保温匚程的设计、施工质量.目录前言11. 概述12. 基本规定23. 性能要求34. 设计55. 施工86. 验收116.1 一般规定116.2 主控项目116.3 一般项目12附录A性能试验取样方法131 .概述1.0.1为配合现行国家标准建筑设计防也规范GB50016-2014和上海市工程建设规粗民用建筑外保温材料防火技术规程DGJO2164-2015实施，保证民用建筑外墙外保温工程的防火安全，指导民用建筑外墙外保温工程中防火隔离带的选材、设计、施工和验收，编写本
4、指南.1.0.2本指南主要适用于上海地区民用建筑外墙外保温工程防火隔离带的设计、施工及验收.1.0.3民用建筑外墙外保温工程防火隔离带的材料、设计、施工及验收，应符合国家、行业和上海市现行有关标准、规范和规定的要求.2 .基本规定，2.0.1防火隔黑带设计应符合现行上海市建筑节能设计标准和建筑外保温材料防火技术规程的相关规定。选用防火隔离带时，应综合考虑其安全性、保温性能及耐久性能，并应与外墙外保温系统相适应.2.0.2采用防火隔离带构造的外墙外保温工程，其基层墙体耐火极限应符合国家现行建筑设计防火规范的有关规定.2.0.3防火隔离带组成材料应与外墙外保温系统组成材料配套使用.防火隔离带宜采用
5、工厂预制的专用成品现场安装.防火隔离带抹面胶浆、玻璃纤维网布应采用与外墙外保温系统相同的材料.2.0.4防火隔离带应与基层墙体可靠连接，应能适应外保温系统的正常变形而不产生渗透、裂缝和空鼓；应能承受自重、风荷栽和室外气候的反复作用而不产生破坏。2.0.5当建筑外保温系统的保温采用燃烧性能等级为Bl级及以下材料时，应设置防火隔离带2.0.6建筑外墙外保温防火隔离带应首选岩棉带I泡沫玻璃等燃烧性能等级为A级的保濯材料.2.0.7水平防火隔离带高度方向不应小于30Omm竖向防火隔离带宽度方向不应小于200mm,并应与基层全面积粘结,辅助锚栓固定.2.0.8设置防火隔离带的外墙外保温工程在施工前，应编
6、制包括防火隔离带的施工技术方案,并应采用与施工技术方案相同的材料和工艺制作样板墙。2.0.9在正常使用和维护的条件下，防火隔离带应满足外墙外保温系统使用年限要求.;本条斯林-S三-与现行国家有关规能中的为同一概念.2 .基本规定，2.0.1防火隔黑带设计应符合现行上海市建筑节能设计标准和建筑外保温材料防火技术规程的相关规定。选用防火隔离带时，应综合考虑其安全性、保温性能及耐久性能，并应与外墙外保温系统相适应.2.0.2采用防火隔离带构造的外墙外保温工程，其基层墙体耐火极限应符合国家现行建筑设计防火规范的有关规定.2.0.3防火隔离带组成材料应与外墙外保温系统组成材料配套使用.防火隔离带宜采用工
7、厂预制的专用成品现场安装.防火隔离带抹面胶浆、玻璃纤维网布应采用与外墙外保温系统相同的材料.2.0.4防火隔离带应与基层墙体可靠连接，应能适应外保温系统的正常变形而不产生渗透、裂缝和空鼓；应能承受自重、风荷栽和室外气候的反复作用而不产生破坏。2.0.5当建筑外保温系统的保温采用燃烧性能等级为Bl级及以下材料时，应设置防火隔离带2.0.6建筑外墙外保温防火隔离带应首选岩棉带I泡沫玻璃等燃烧性能等级为A级的保濯材料.2.0.7水平防火隔离带高度方向不应小于30Omm竖向防火隔离带宽度方向不应小于200mm,并应与基层全面积粘结,辅助锚栓固定.2.0.8设置防火隔离带的外墙外保温工程在施工前，应编制
8、包括防火隔离带的施工技术方案,并应采用与施工技术方案相同的材料和工艺制作样板墙。2.0.9在正常使用和维护的条件下，防火隔离带应满足外墙外保温系统使用年限要求.;本条斯林-S三-与现行国家有关规能中的为同一概念.3 .性能要求3.1 .1防火隔离带应具有阻火传播性。防火隔离带组成材料、性能指标或设置方法应按建筑外墙外保温系统的防火性能试脸方法GB/T29416验证.防火隔离带的外保温系统试验取样详见附录A。3.2 .2防火隔离带外保温系统的性能指标应符合表3.0.2的要求.3.0.2防火隔离带系统的性能指标项目性能指标试验方法耐候性耐候性试验后外观无开裂，无给化，空鼓，期落现象JG/T429抗
9、风压性无断裂、分层、脱开、拉出现象防护层与保温层拉伸粘结强度（MPa）0.1抗冲击性二层及以上3J级JG/T429苜层IOJ级吸水量（gd）500GB/T29906耐冻融外观无可见裂缝，粒化、空鼓、剥落现象JG/T429拉伸粘结强度（kPa）280水蒸气透过湿流密度g3h）0.85GB/T171463.3 0.3用于防火隔离带的保温材料主要性能指标应符合其材料相关的保温系统技术规程要求.3.0.4胶粘剂的主要性能指标应符合表304的要求.表3.0.4胶粘剂的主要性能指标项目性能指标试验方法拉伸粘结强度（MPa）（与水泥砂浆板）原强度20.6GB/T29906耐水强度浸水48h,干燥2hNO.3
10、浸水48h,干燥7d0.6拉伸粘结强度（MPa）（与防火隔离带保温材料）原强度20.08耐水强度浸水48h,干燥2h0.03浸水48h,干燥7d0.08可操作时间（h）1.54.03.0.5抹面胶浆的主要性能指标应符合表3.0.5的要求.表3.0.5抹面胶浆的主要性能指标项目性能指标试验方法拉伸粘结强度（MPa）（与防火隔离带保温材料）原强度20.08GB/T29906耐水强度浸水48h,干燥2h0.03浸水48h,干燎7d20.08耐冻融强度0.08续表3O.5抹面胶浆的主要性能指标项目拄能指标试验方法可操作时间（h）1.54.0GB/T29906吸水量（gd）500不透水性试样抹面层内侧无
11、水渗透抗冲击性3.0J级3.0.6玻璃纤维网布的主要性能指标应符合表3.0.6的要求。表3.0.6玻璃纤维网布的性能指标项目性能指标试验方法单位面枳旗量（gBi）2160GB/T9914.3耐减拉伸断裂强力（经向、纬向）（N50mn）ZKX)OGB/T20102耐碱断裂强力保留率（经向、纬向）（%）250断裂伸长率（经向、纬向）（%）5.0GB11689.53.0.7锚栓的性能指标除应符合建筑保温用锚栓JG/T366的要求外，还应符合表3.0.7的要求。表3.0.7锚栓的主要性能指标项目性能指标镉栓抗拉承载力标准值R（kN）20.60锚盘抗拉力标准值Flfc（kN）0.504 .设计，4. 0
12、.1与基层墙体、装饰层之间无空腔的建筑外墙外保温系统，在下列情况中选用燃烧级别Bl级有机保温保温材料时，应在外埠每层设置水平防火隔离带：1 .建筑高度小于等于100m的住宅建筑；2 .除涉及人员密集场所的建筑外，建筑高度小于等于50m的其他建筑。5. 0.2建筑专业施工图设计文件的设计说明应明确外保温系统中保温材料的燃烧性能等级、氧指数指标、防火隔高带材料的切烧性能等级以及防火构造的用料组成.6. 0.3建筑设计施工图中应标明防火隔离带位置、标高和高度，应有防火隔离带的节点构造详图.节点构造详图应反映防火隔离带和外保温系统不同交接处的防水、防裂席安全性等技术处理措施.应绘制建筑立面防火隔离带布
13、置示意图.7. 0.4设置防火隔离带区域的基层墙体宜为钢筋混凝土.墙体基层应设置水泥砂浆找平层，找平层厚度不应小于12mm.8. 0.5当建筑外墙上、下层开口之间，设有挑出宽度不小于LOm、长度不小于开口宽度的防火挑槽时，可普代此段位置的防火隔离带，防火隔离带可在此处断开.图 4.0.6-19. 0.6水平防火隔离带位置应设在门窗洞口上方，防火隔离带下缘距洞口上沿不应大于500mm,详见图4.0.&1：当防火隔离带下缘距洞口上沿大于50Omm时，应在洞口上方增设高度不小于30Omm的防火隔离带，且两侧超过洞口宽度不小于20OmnU详见图4.0.6-2.图4.0.6-210. 0.7水平隔高带在
