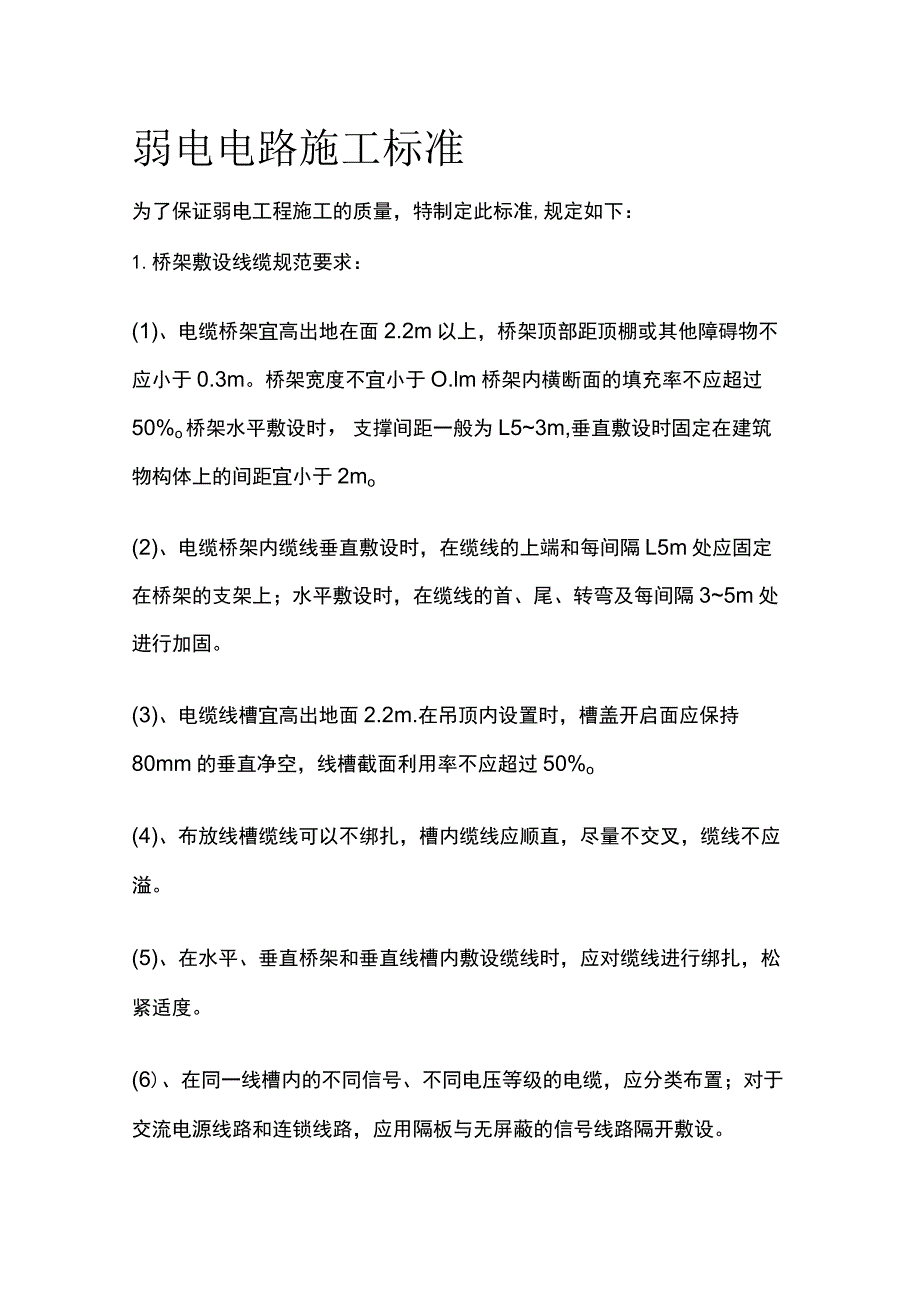

1、弱电电路施工标准为了保证弱电工程施工的质量，特制定此标准,规定如下：1.桥架敷设线缆规范要求：(1)、电缆桥架宜高出地在面2.2m以上，桥架顶部距顶棚或其他障碍物不应小于0.3m。桥架宽度不宜小于O.lm桥架内横断面的填充率不应超过50%o桥架水平敷设时，支撑间距一般为L53m,垂直敷设时固定在建筑物构体上的间距宜小于2mo(2)、电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔L5m处应固定在桥架的支架上；水平敷设时，在缆线的首、尾、转弯及每间隔35m处进行加固。(3)、电缆线槽宜高出地面2.2m.在吊顶内设置时，槽盖开启面应保持80mm的垂直净空，线槽截面利用率不应超过50%o(4)、布放线

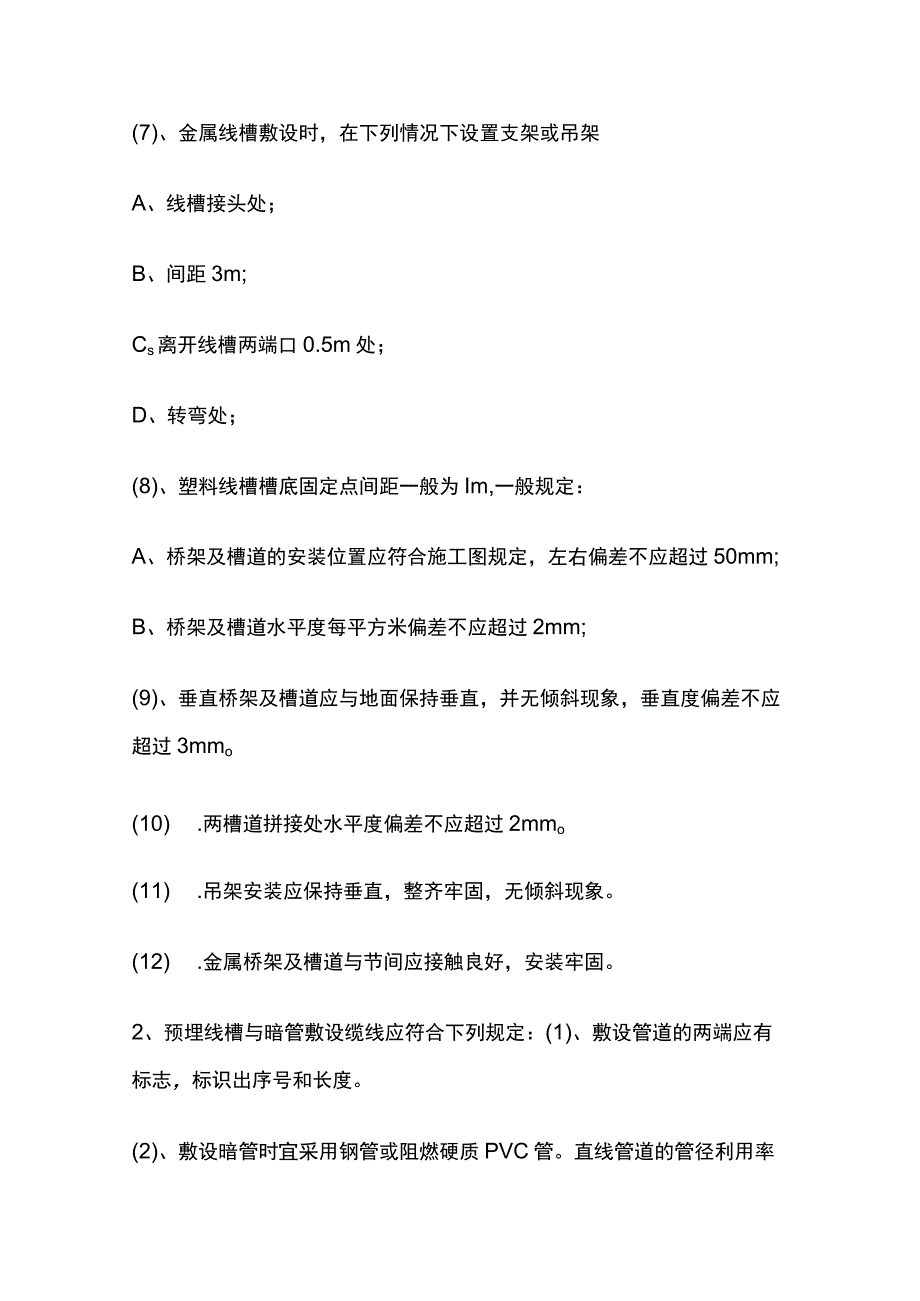

2、槽缆线可以不绑扎，槽内缆线应顺直，尽量不交叉，缆线不应溢。(5)、在水平、垂直桥架和垂直线槽内敷设缆线时，应对缆线进行绑扎，松紧适度。(6)、在同一线槽内的不同信号、不同电压等级的电缆，应分类布置；对于交流电源线路和连锁线路，应用隔板与无屏蔽的信号线路隔开敷设。(7)、金属线槽敷设时，在下列情况下设置支架或吊架A、线槽接头处；B、间距3m;Cs离开线槽两端口0.5m处；D、转弯处；(8)、塑料线槽槽底固定点间距一般为Im,一般规定：A、桥架及槽道的安装位置应符合施工图规定，左右偏差不应超过50mm;B、桥架及槽道水平度每平方米偏差不应超过2mm;(9)、垂直桥架及槽道应与地面保持垂直，并无倾斜

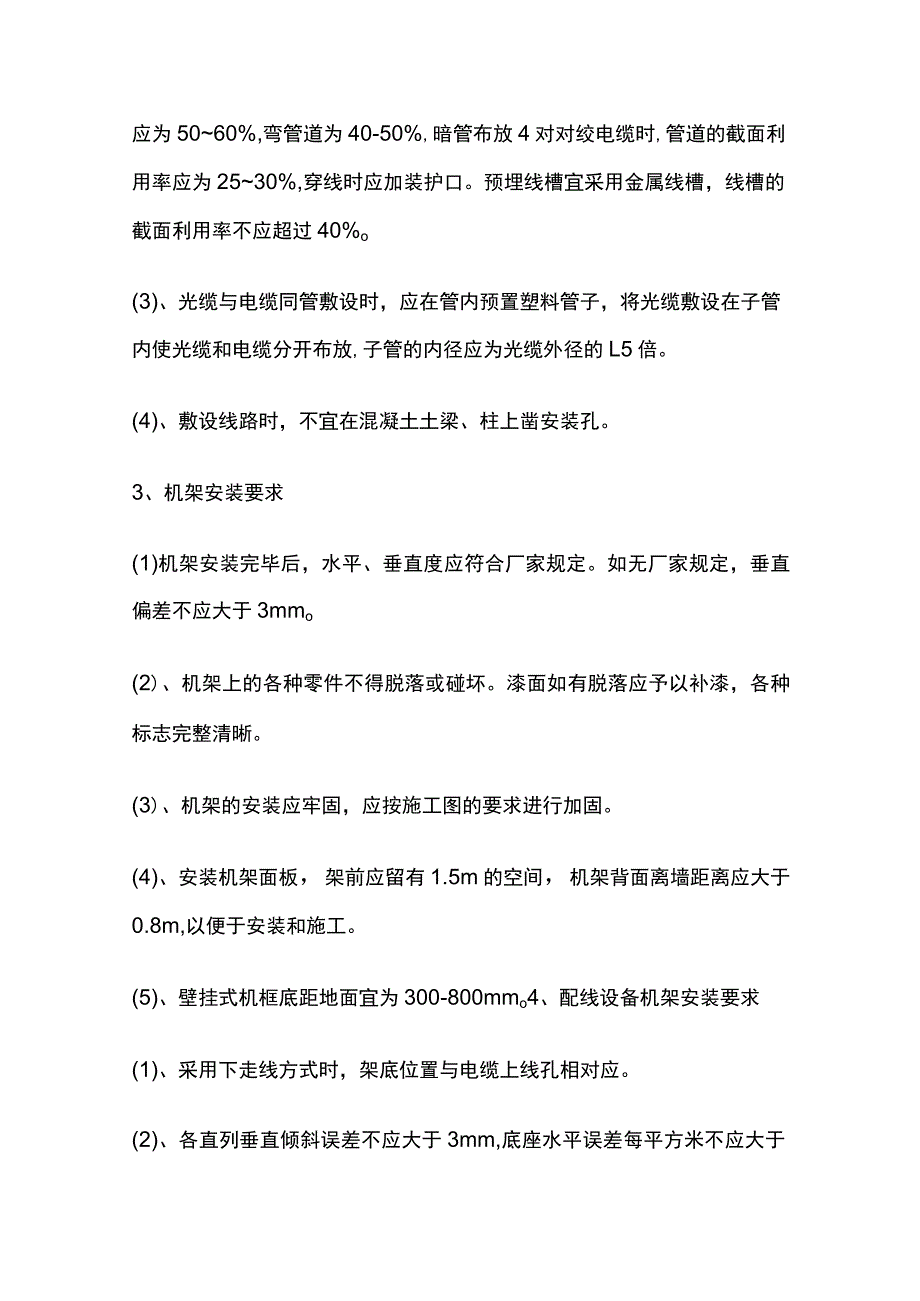

3、现象，垂直度偏差不应超过3mmo(10) .两槽道拼接处水平度偏差不应超过2mmo(11) .吊架安装应保持垂直，整齐牢固，无倾斜现象。(12) .金属桥架及槽道与节间应接触良好，安装牢固。2、预埋线槽与暗管敷设缆线应符合下列规定：(1)、敷设管道的两端应有标志，标识出序号和长度。(2)、敷设暗管时宜采用钢管或阻燃硬质PVC管。直线管道的管径利用率应为5060%,弯管道为40-50%,暗管布放4对对绞电缆时,管道的截面利用率应为2530%,穿线时应加装护口。预埋线槽宜采用金属线槽，线槽的截面利用率不应超过40%o(3)、光缆与电缆同管敷设时，应在管内预置塑料管子，将光缆敷设在子管内使光缆和电缆
4、分开布放,子管的内径应为光缆外径的L5倍。(4)、敷设线路时，不宜在混凝土土梁、柱上凿安装孔。3、机架安装要求(1)机架安装完毕后，水平、垂直度应符合厂家规定。如无厂家规定，垂直偏差不应大于3mmo(2)、机架上的各种零件不得脱落或碰坏。漆面如有脱落应予以补漆，各种标志完整清晰。(3)、机架的安装应牢固，应按施工图的要求进行加固。(4)、安装机架面板，架前应留有1.5m的空间，机架背面离墙距离应大于0.8m,以便于安装和施工。(5)、壁挂式机框底距地面宜为300-800mmo4、配线设备机架安装要求(1)、采用下走线方式时，架底位置与电缆上线孔相对应。(2)、各直列垂直倾斜误差不应大于3mm,
5、底座水平误差每平方米不应大于2mmo(3)、接线端子各种标志、标示应齐全并与终端相对应。(4)、交接箱或暗线箱直暗设在墙内。预留墙洞安装，箱底高出地面宜为5001000mmo5、弱电工程的供电设备应在安装前检查设备的外观和技术性能并符合下列规定(1)、继电器、接触器和开关应动作灵活，接触紧密、无锈蚀、损坏。(2)、紧固件、接线端子应完好无损，接线端子要求涮锡压实，且无污物和锈蚀。(3)、设备的附件齐全，性能符合安装使用说明书的规定。(4)、设备的安装应牢固、整齐、美观，端子编号、用途标牌及其他标志，应完整无缺，书写正确清楚。(5)、固定设备时，应使设备受力均匀。6、弱电设备接地为防止外界电压危
6、害人身安全和对设备的损害，抑制电气干扰，保证通信设备正常工作，电信设备的以下部分均应接地：(1)、直流电源、电信设备的机架、机壳；人站通信电缆的金属护套和屏蔽层。(2)、电缆、架空线路及有关需要接地的部分，如放电器、避雷器、保护间隙等。7、线路敷设要求(1)线可先进行开路测量后分别将双绞线一端短路,另一端时行测量，确认无误后方可放线。按照“先远后近”进行放线，拉线时每段线的长度不超过20米，超过部分必须有人接送。(2)在线路转弯处必须有人接送，拉线时就轻拉轻放，避免线缆损伤。(3)管路两端设备处导线应根据实际情况留有足够的冗余。(4而放线缆时,线缆不能放成死角或打结，以保证线缆的性能良好，缆线
7、中不得产生接头现象。(5)留线长度：楼层配线间、设备端预留长度宜为0.5-1.0m,网络机柜留长度Im以上，无法确定设备点应按安装房间最长可能安装位置进行预留。信息出口端预留长度为IOmo光缆布放宜盘留，预留长度宜为510m,有特殊要求的应按设计要求预留长度。(6)线缆敷设时，两端应做好标记，线缆标记要表示清楚，在一根线缆的两端必须有一致的标识，线标应清晰可读。线缆应每隔3-5米打上明显标识，便于与其他线缆区分。8、语音、网络模块(1)、安装在活动地板或地面上，应固定在接线盒内，插座面板有直立和水平等形式；接线盒盖可开启，并应严密、防水、防尘。接线盒盖应与地面齐平。(2)、安装在墙体上,宜高出
8、在地面300mm、如地面采用活动地板时，应加上活动地板内净高尽寸。(3)、信息插座底座的固定方法以施工现场条件而定，宜采用扩张螺钉、射钉等方式。(4)、固定螺丝需拧紧，不应产生松动现象。(5)、信息插座应有标签，以颜色、图形、文字等表示所接终端设备类型。(6)网络线序标准为EIA/TIA的布线标准中的568Bo标准568B:橙白-11橙-2,绿白-3,蓝-4,蓝白-5,绿-6,棕白-7,棕-8o(7)语音无线序，打在中间两芯上即可，但为了便于维护，应统一颜色。(8)压接水晶头时应注意，剥线长度为水晶头长度，过长会引起网线松动且不美观，过短会造成插针同网线芯接触不良。(9)配线架、网络模块按56
9、8B标准打好后，应用测试仪对线路进行检测，确定无误后才对配线架、进行理线，否则如出现配线架打线错误引起返工。(10)在无法避免网络同电力电缆交叉时，宜成直角。9、机柜安装布线要求(1)、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等。(2)、机柜型号、规格，安装位置，应符合设计要求。(31机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mmo几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm;两个机柜中间缝隙不得大于3mmo对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mmo(4)、机柜的各种零件不得脱落或碰坏
10、，漆面如有脱落应预以补漆,各种标志应完整、清晰。(5)、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固。(6)、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板。(7)、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm,以便于安装和施工。(8)、壁挂式机柜距地面宜为1200mmo(9)、机柜内的设备、部件的安装,应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固。(10)、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏。(11).悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少
11、300mm,保持与墙面水平、垂直，垂直偏差应小于3mmo(12墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm,固定机柜所用膨胀螺丝钉不得少于4个(悬挂式C型机柜为6个)。必要时须在机柜下放置支撑物，以保证机柜的安全稳固。(13).落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。设备舱门和配线舱门必须能完全开启。(14)、机柜要做好防雷接地保护。(15).柜体安装完毕应做好标识，标识应统一、清晰、美观。机箱安装完毕后柜体进出线缆孔洞应采用防火胶泥封堵。做好防鼠、防虫、防水和防潮处理。(16),机柜内走线要求:A、缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。B、缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。标签应选用不易损坏的材料。C、在线缆预留方面，对于固定安装的机柜，在机柜内不应有预留线长，预留线应预留在可以隐蔽的地方，长度在Im-1.5m之间。对于可移动的机柜，连入机柜的全部线缆在连入机柜的入口处，应至少预留Im,同时各种线缆的预留长度相互之间的差别应不超过0.5mo
