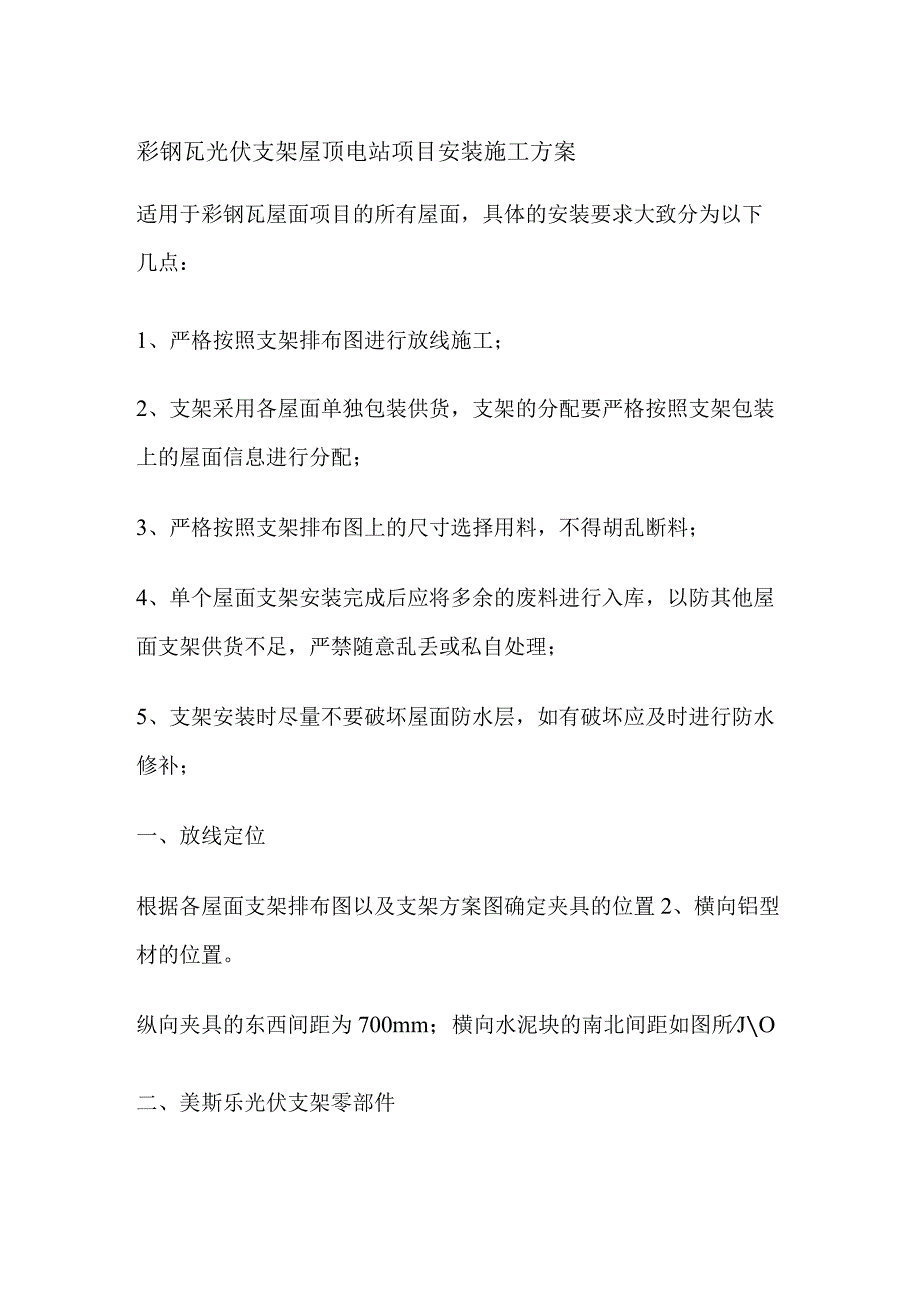

彩钢瓦光伏支架屋顶电站项目安装施工方案.docx_第1页
第1页 / 共3页

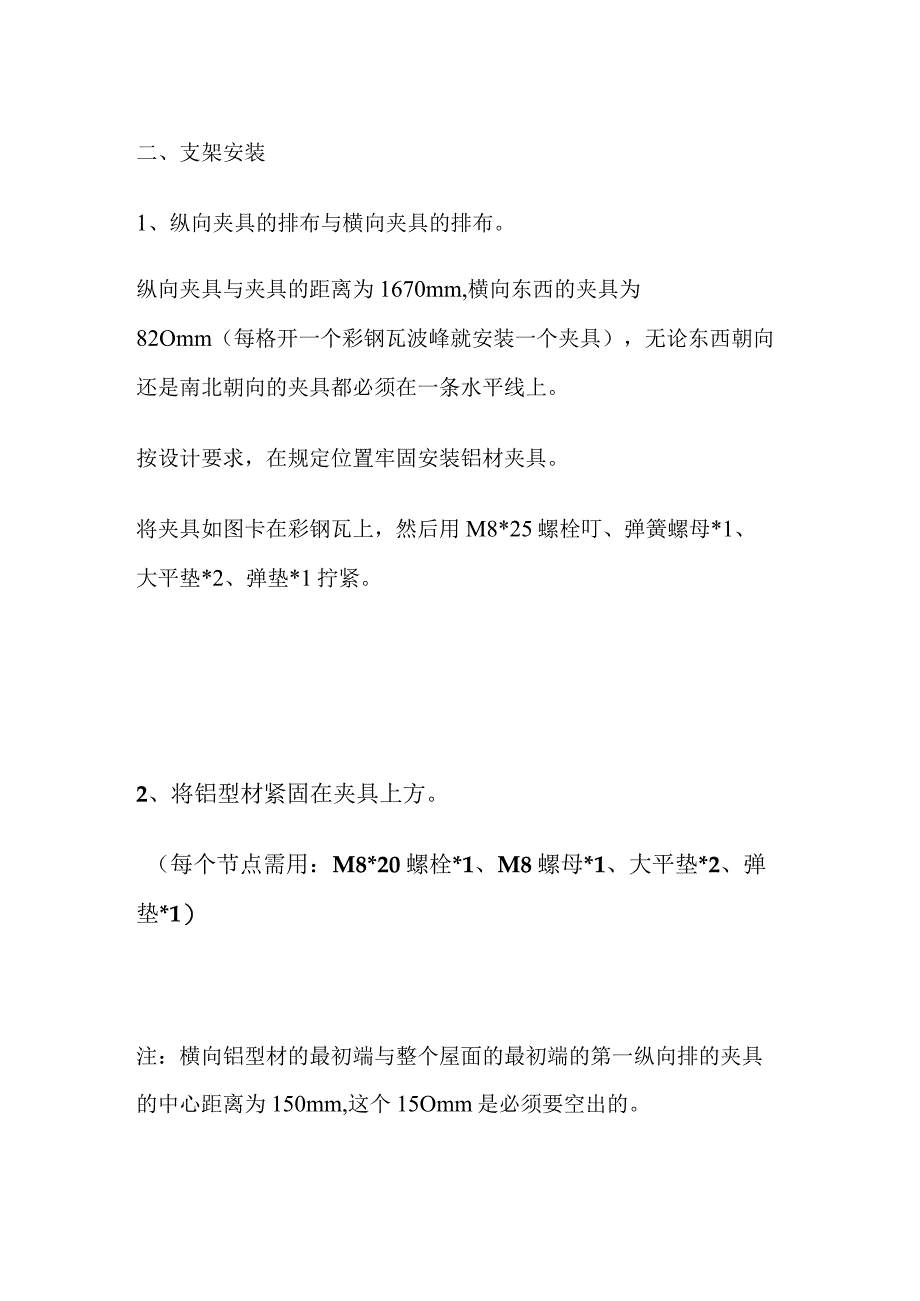

彩钢瓦光伏支架屋顶电站项目安装施工方案.docx_第2页
第2页 / 共3页

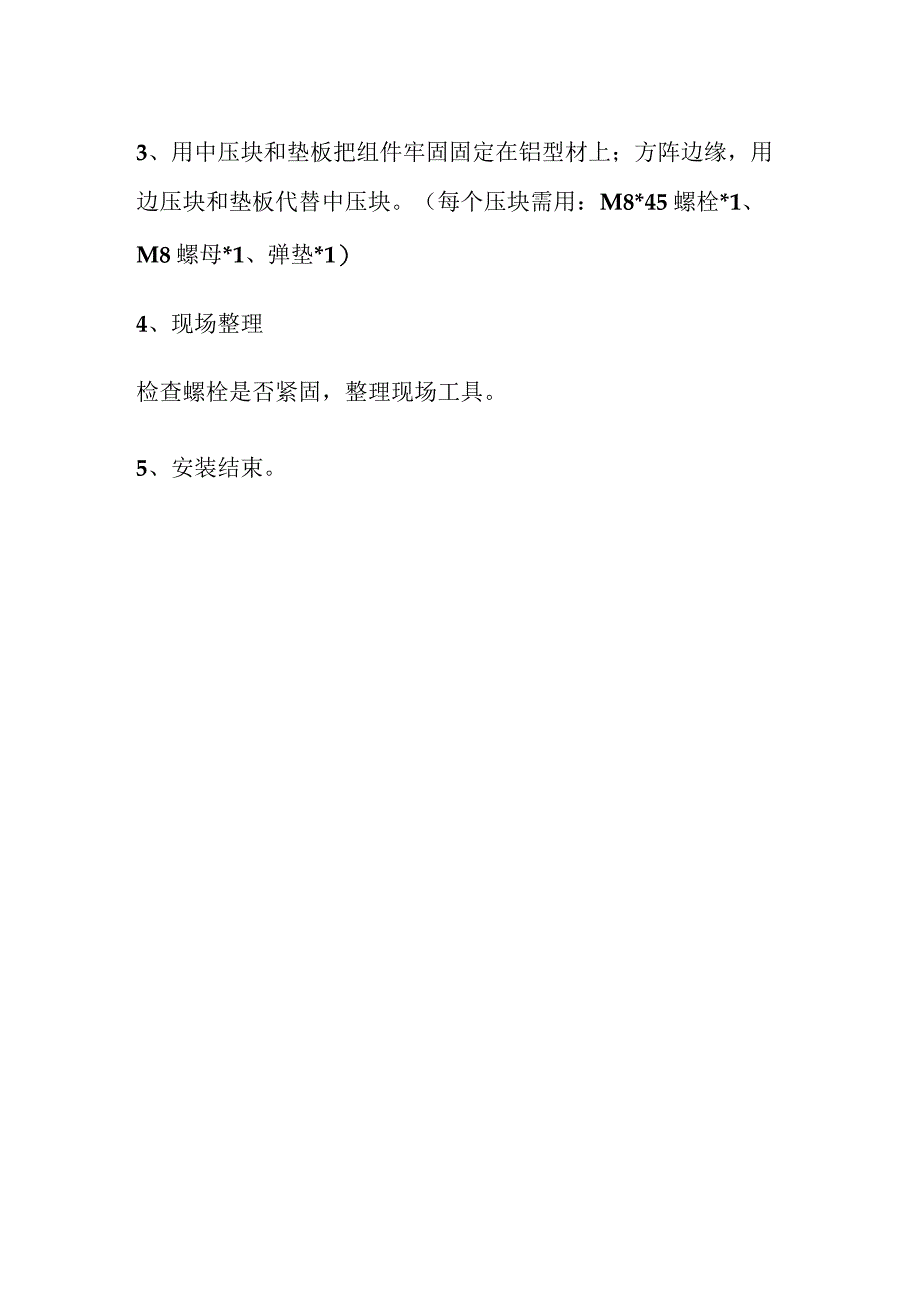

彩钢瓦光伏支架屋顶电站项目安装施工方案.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《彩钢瓦光伏支架屋顶电站项目安装施工方案.docx》由会员分享,可在线阅读,更多相关《彩钢瓦光伏支架屋顶电站项目安装施工方案.docx(3页珍藏版)》请在第壹文秘上搜索。

1、彩钢瓦光伏支架屋顶电站项目安装施工方案适用于彩钢瓦屋面项目的所有屋面,具体的安装要求大致分为以下几点:1、严格按照支架排布图进行放线施工;2、支架采用各屋面单独包装供货,支架的分配要严格按照支架包装上的屋面信息进行分配;3、严格按照支架排布图上的尺寸选择用料,不得胡乱断料;4、单个屋面支架安装完成后应将多余的废料进行入库,以防其他屋面支架供货不足,严禁随意乱丢或私自处理;5、支架安装时尽量不要破坏屋面防水层,如有破坏应及时进行防水修补;一、放线定位根据各屋面支架排布图以及支架方案图确定夹具的位置2、横向铝型材的位置。纵向夹具的东西间距为700mm;横向水泥块的南北间距如图所JO二、美斯乐光伏支

2、架零部件二、支架安装1、纵向夹具的排布与横向夹具的排布。纵向夹具与夹具的距离为1670mm,横向东西的夹具为82Omm(每格开一个彩钢瓦波峰就安装一个夹具),无论东西朝向还是南北朝向的夹具都必须在一条水平线上。按设计要求,在规定位置牢固安装铝材夹具。将夹具如图卡在彩钢瓦上,然后用M8*25螺栓叮、弹簧螺母*1、大平垫*2、弹垫*1拧紧。2、将铝型材紧固在夹具上方。(每个节点需用:M8*20螺栓*1、M8螺母*1、大平垫*2、弹垫*1)注:横向铝型材的最初端与整个屋面的最初端的第一纵向排的夹具的中心距离为150mm,这个15Omm是必须要空出的。3、用中压块和垫板把组件牢固固定在铝型材上;方阵边缘,用边压块和垫板代替中压块。(每个压块需用:M8*45螺栓*1、M8螺母*1、弹垫*1)4、现场整理检查螺栓是否紧固,整理现场工具。5、安装结束。
