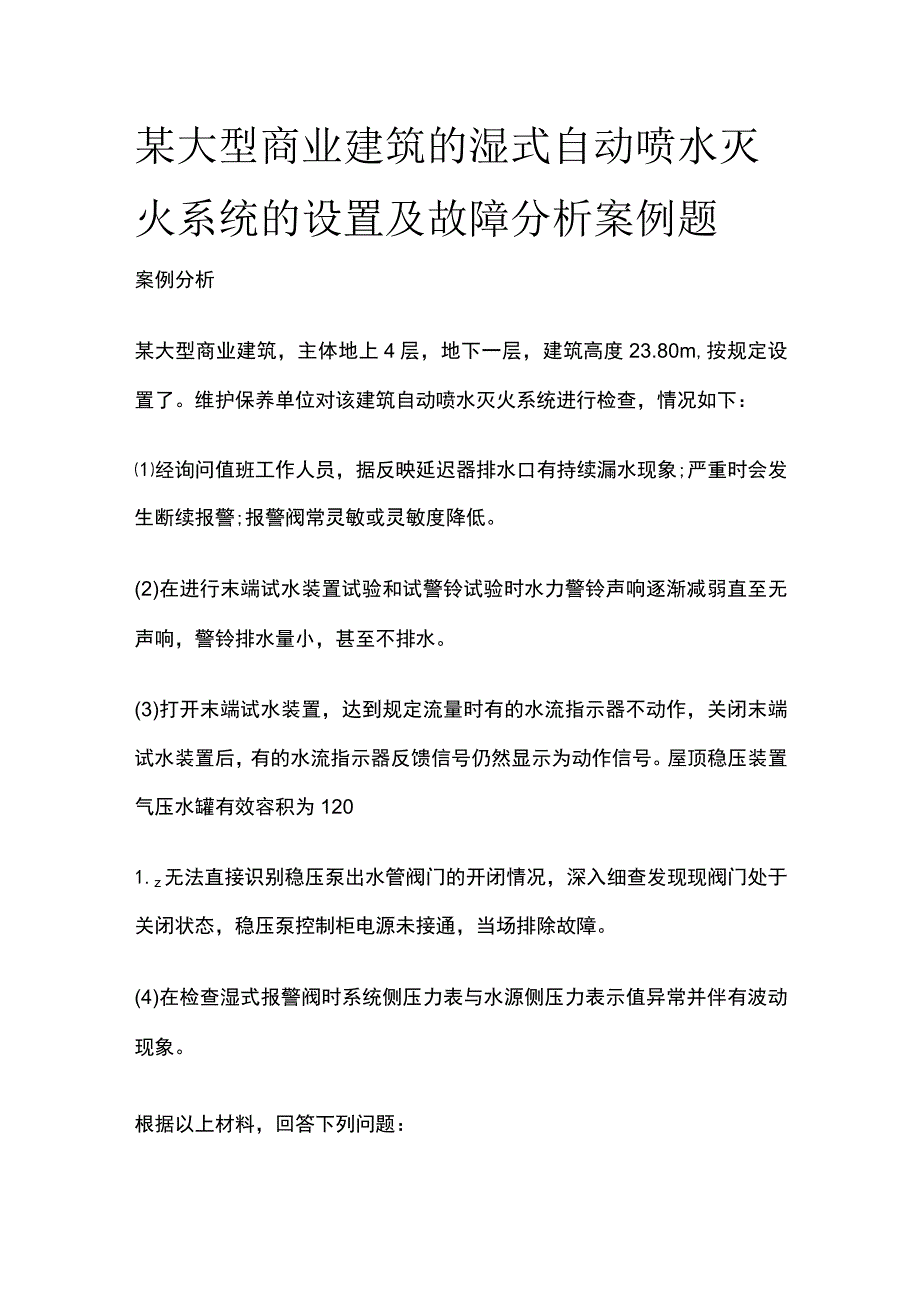

1、某大型商业建筑的湿式自动喷水灭火系统的设置及故障分析案例题案例分析某大型商业建筑，主体地上4层，地下一层，建筑高度23.80m,按规定设置了。维护保养单位对该建筑自动喷水灭火系统进行检查，情况如下：经询问值班工作人员，据反映延迟器排水口有持续漏水现象;严重时会发生断续报警;报警阀常灵敏或灵敏度降低。(2)在进行末端试水装置试验和试警铃试验时水力警铃声响逐渐减弱直至无声响，警铃排水量小，甚至不排水。(3)打开末端试水装置，达到规定流量时有的水流指示器不动作，关闭末端试水装置后，有的水流指示器反馈信号仍然显示为动作信号。屋顶稳压装置气压水罐有效容积为1201.z无法直接识别稳压泵出水管阀门的开闭情

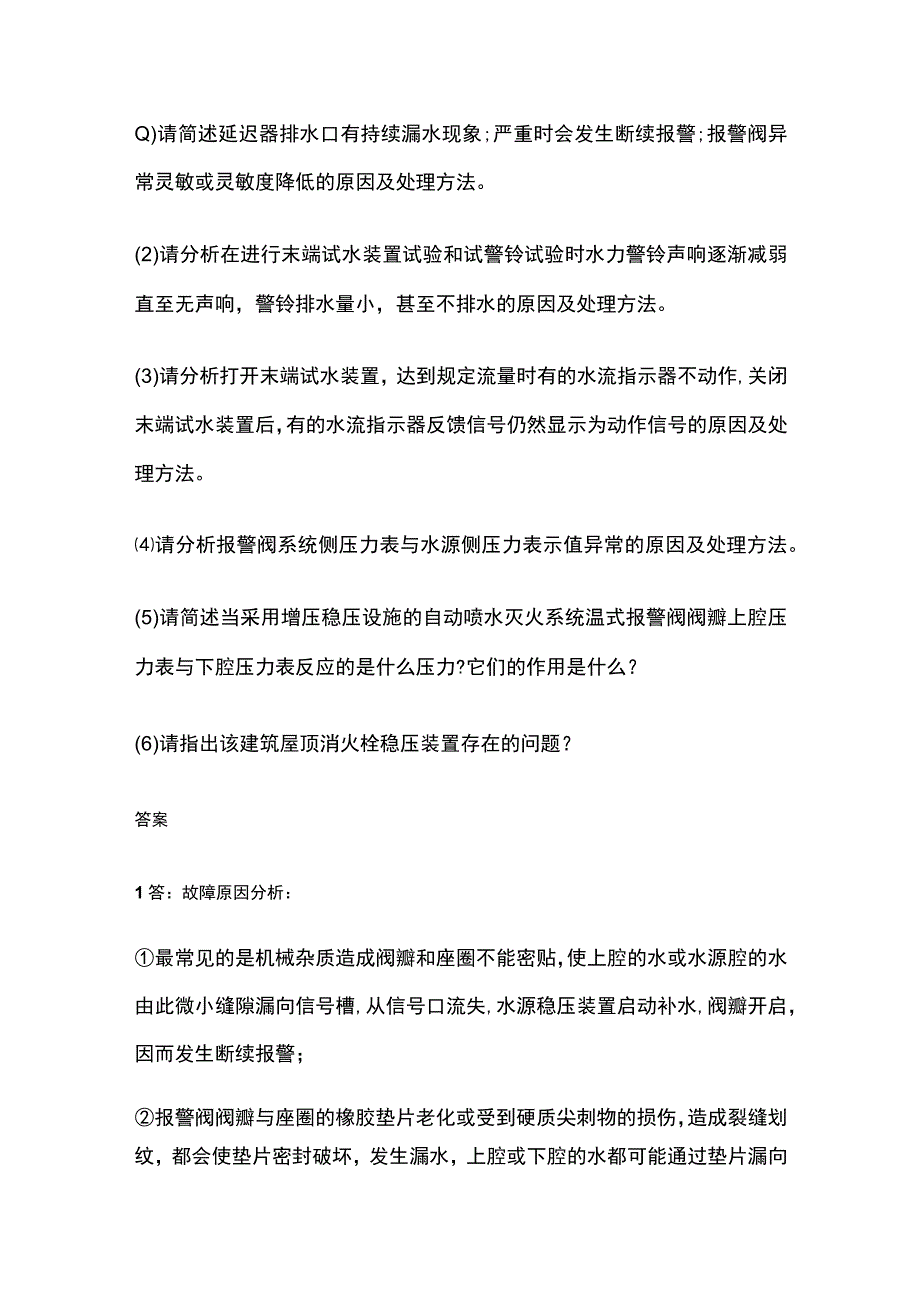

2、况，深入细查发现现阀门处于关闭状态，稳压泵控制柜电源未接通，当场排除故障。(4)在检查湿式报警阀时系统侧压力表与水源侧压力表示值异常并伴有波动现象。根据以上材料，回答下列问题：Q)请简述延迟器排水口有持续漏水现象;严重时会发生断续报警;报警阀异常灵敏或灵敏度降低的原因及处理方法。(2)请分析在进行末端试水装置试验和试警铃试验时水力警铃声响逐渐减弱直至无声响，警铃排水量小，甚至不排水的原因及处理方法。(3)请分析打开末端试水装置，达到规定流量时有的水流指示器不动作,关闭末端试水装置后，有的水流指示器反馈信号仍然显示为动作信号的原因及处理方法。请分析报警阀系统侧压力表与水源侧压力表示值异常的原因及

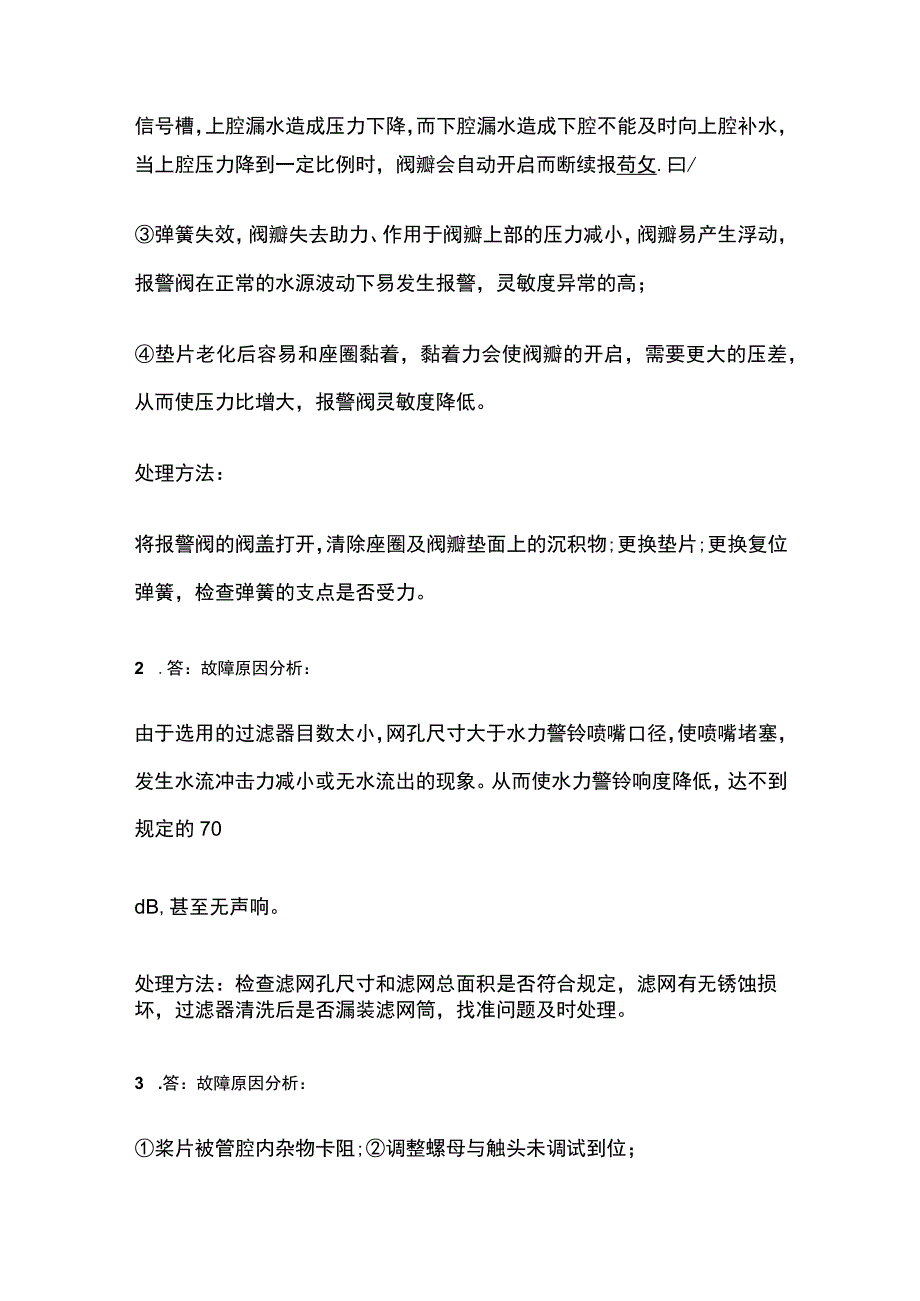

3、处理方法。(5)请简述当采用增压稳压设施的自动喷水灭火系统温式报警阀阀瓣上腔压力表与下腔压力表反应的是什么压力?它们的作用是什么？(6)请指出该建筑屋顶消火栓稳压装置存在的问题？答案1答：故障原因分析：最常见的是机械杂质造成阀瓣和座圈不能密贴，使上腔的水或水源腔的水由此微小缝隙漏向信号槽,从信号口流失,水源稳压装置启动补水,阀瓣开启，因而发生断续报警；报警阀阀瓣与座圈的橡胶垫片老化或受到硬质尖刺物的损伤，造成裂缝划纹，都会使垫片密封破坏，发生漏水，上腔或下腔的水都可能通过垫片漏向信号槽，上腔漏水造成压力下降，而下腔漏水造成下腔不能及时向上腔补水，当上腔压力降到一定比例时，阀瓣会自动开启而断续报
4、苟攵.曰/弹簧失效，阀瓣失去助力、作用于阀瓣上部的压力减小，阀瓣易产生浮动，报警阀在正常的水源波动下易发生报警，灵敏度异常的高；垫片老化后容易和座圈黏着，黏着力会使阀瓣的开启，需要更大的压差，从而使压力比增大，报警阀灵敏度降低。处理方法：将报警阀的阀盖打开，清除座圈及阀瓣垫面上的沉积物;更换垫片;更换复位弹簧，检查弹簧的支点是否受力。2 .答：故障原因分析：由于选用的过滤器目数太小，网孔尺寸大于水力警铃喷嘴口径，使喷嘴堵塞，发生水流冲击力减小或无水流出的现象。从而使水力警铃响度降低，达不到规定的70dB,甚至无声响。处理方法：检查滤网孔尺寸和滤网总面积是否符合规定，滤网有无锈蚀损坏，过滤器清洗
5、后是否漏装滤网筒，找准问题及时处理。3 .答：故障原因分析：桨片被管腔内杂物卡阻;调整螺母与触头未调试到位；电路接线脱落。处理方法：清除水流指示器管腔内的杂物;将调整螺母与触头调试到位;检查并重新将脱落电路接通。4 .答：故障原因分析：由于压力表损坏或误差过大而出现示值异常；由于稳压装置启停泵压力设置不当而引起的报警阀压力表示值异常；由于稳压装置瘫痪引起压力表示值异常；由于稳压水源管道直接与配水管网连接，引起报警阀压力表示值异常。处理方法：按照测点最大工作压力的22.5倍选择压力表的最大量程，保证压力表示值处于压力表的1/32/3量程,压力表精度不低于L5级；稳压装置的运行压力应符合消防要求;
6、稳压水源均应从报警阀水源管道上引入，使水源能通过报警阀。5 .答：自动喷水灭火系统当稳压泵启动后工作一段时间停运，这时，湿式报警阀上下腔压力表示值相等,不应有差别，否则就是压力表发生异常误差。此后,随着时间推移,水源管网的内漏和外漏会引起水源压力缓慢降低,下腔压力表示值与上腔压力表示值的压差越来越大，直到稳压泵启动时刻，压差达到最大。所以上腔压力表反映的是稳压泵停泵那个时刻的系统压力，下腔压力表反映的是水源管道任意时刻的压力，知道这个道理,就可以判断变压给水方式中稳压装置是否工作正常。6 .答：本题屋顶稳压装置气压水罐的有效容积为1201.z无法直接识别稳压泵出水管阀门的开闭情况，仔细查发现阀门处于关闭状态，不符合规范要求。消防给水及消火栓系统技术规范(GB50974-2014)第5.3.4条规定：设置稳压泵的临时高压消防给水系统应设置防止稳压泵频繁启停的技术措施，当采用气压水罐时，其调节容积应根据稳压泵启泵次数不大于15次/h计算确定，但有效储水容积不宜小于150L。
