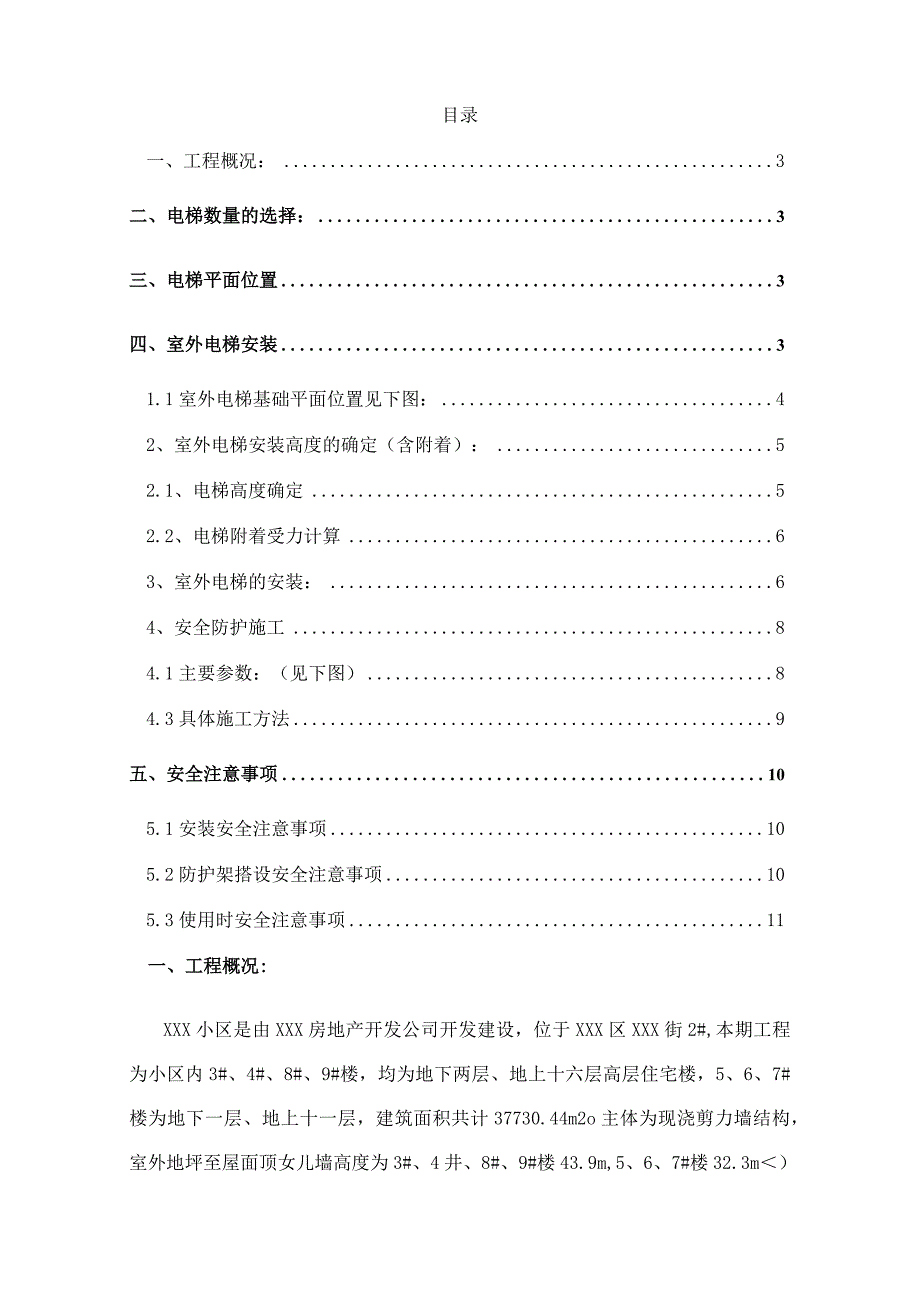

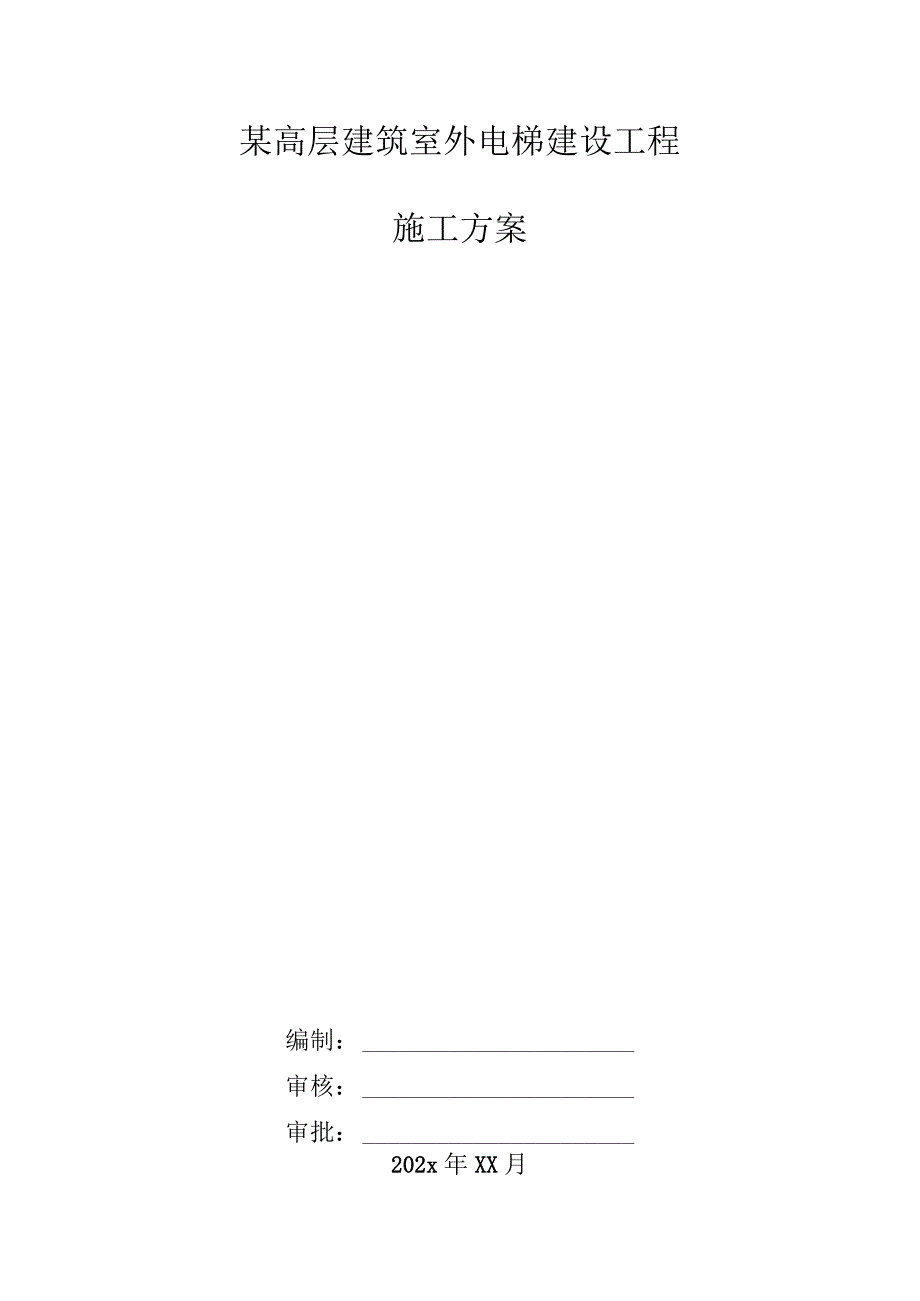

1、某高层建筑室外电梯建设工程施工方案编制：审核：审批：202x年XX月目录一、工程概况：3二、电梯数量的选择：3三、电梯平面位置3四、室外电梯安装31.1室外电梯基础平面位置见下图：42、室外电梯安装高度的确定（含附着）：52.1、电梯高度确定52.2、电梯附着受力计算63、室外电梯的安装：64、安全防护施工84.1主要参数：（见下图）84.3具体施工方法9五、安全注意事项105.1安装安全注意事项105.2防护架搭设安全注意事项105.3使用时安全注意事项11一、工程概况:XXX小区是由XXX房地产开发公司开发建设，位于XXX区XXX街2#,本期工程为小区内3#、4#、8#、9#楼，均为地下两
2、层、地上十六层高层住宅楼，5、6、7#楼为地下一层、地上十一层，建筑面积共计37730.44m2o主体为现浇剪力墙结构，室外地坪至屋面顶女儿墙高度为3#、4井、8#、9#楼43.9m,5、6、7#楼32.3m）二、电梯数量的选择：39#楼均采用SCD200/200型室外电梯，3、4#楼、8、9#楼单层建筑面积约为780平米。由于上述提及4栋楼中，3#、4#楼和8#、9#楼无论在图纸还是在施工中都是统一的一个分项工程（后称为本栋号），所以这两个栋号各使用一台室外电梯；5、6、7#楼由于南北方向呈直列分布板楼，由5#楼北外皮至7#楼南外皮延长米长度达到71.3m,为方便施工、加快施工进度，固该栋号
3、使用两台室外电梯，电梯总数为4台。三、电梯平面位置以上3个栋号电梯安装位置为方便材料运输，进厂材料及加工半成品材料能顺利运送上楼，所以原则为尽量考虑在栋号平面布局呈“U”形的外围安装;其中3#、4#楼由于北临13#楼地下车库，车库顶板回填施工所需施工周期较长而栋号南侧大车库顶板回填施工基本就绪，考虑到整个小区施工的连贯性，所以此栋号室外电梯于南侧车库设立。（具体位置如下图所示）。四、室外电梯安装1、基础选择及施工状况及电梯型号，根据厂家说明书提供的荷载情况，选择基础及基础位置如图所示:1.1室外电梯基础平面位置见下图:5、6、7#楼8#、9#楼3#、4#楼a基础外边距阳台外边20OmnLb根据
4、上图由测量放出平面位置，在基础四个角点旁做好控制桩，按照下图进行基础施工。c在室外电梯基础施工前，先确定水专业施工，即己定位电梯基础下水管引线施工完毕，经项目部有关负责人签字认可。d在素土实地上回填3：7灰土，回填土夯实，要求夯夯相连，一夯压一夯，夯实后经过项目质检员验收合格后方可进行下道工序施工。e室外电梯基础上表面比自然地坪低300mm,有利于小推车进入货梯箱。f基础采用8钢筋，单层，间距250*25Omm。g基础混凝土强度为C15,基础厚度为250mm。h照平面布置图中留洞图留洞。i混凝土浇注后，上表面平整度不大于5mm。2、室外电梯安装高度的确定（含附着2.1、 电梯高度确定根据电梯厂
5、家要求，按照采用的附壁形式，电梯安装要求如下a9mb7.5m所以根据建筑物的檐高与层高确定电梯安装总高度为50米;附墙间距为每隔两层一道。具体如右图所示。2.2、 电梯附着受力计算根据说明书提供计算公式，楼板处支撑反力计算公式为P(N)=L*36000B*2.1P值为考虑最大风载，最大导轨架设高度及最大附墙间距和悬臂长度时的极大值，L为附着点到导轨架中心的距离，B为附墙距离所以P=2.7*36000/5.3*2.1=8.7KN；考虑附着的最大仰角为15度;竖向荷载为8.7*sinl5=2.26KN2.5KN(设计要求荷载值)，水平荷载按照混凝土设计等级C25C30,满足要求.3、室外电梯的安装
6、:3.1、安装前的准备:基础强度达到设计强度,准备好电力供应,安装现场隔离到位；3. 2、将基础构架安装在基础平台上,按次序安装三个标准节,要求安装第一个标准节时把缓冲弹簧一起安上；3.3、 装吊笼3.4、 装电缆框,注意要把电缆从框底拉出两米左右；3.5、 装地面围栏3.6、 安装限位撞块；3.7、 导轨顶升加高，并安装附墙架。4、安全防护施工4.1主要参数:（见下图）4. 2构造要求:4.3、 I、相邻立杆的接头位置应错开布置在不同的步距内，与相邻大横杆的距离不宜大于步距的三分之一。立杆与大横杆必须用直角扣件扣紧，不得隔步设置或遗漏4.2.2、上下横杆的接头位置应错开布置在不同的立杆纵距中
7、，与相邻立杆的距离不大于纵距的三分之一。同一排大横杆的水平偏差不大于该片脚手架总长度的1/300,且不大于50mmo相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆的偏心受载情况。4.2.3、小横杆贴近立杆布置，小横杆搭于大横杆之上并用扣件扣紧。在相邻立杆之间根据需要加设1根或2根。在任何情况下，均不得拆除贴近立杆的小横杆。4.2.4、脚手板的操作层上必须设护栏和挡脚板。挡脚板用加设一道低栏杆（距脚手板面0.3In）代替。4.2.5、剪刀撑沿脚手架两端和转角起，连续设置。剪刀撑应沿架高连续布置。剪撑应联系3-4根立杆，斜杆于地面夹角为45-60。剪刀撑的斜杆除两端用旋转扣件与脚手架的立
8、杆或大横杆扣紧外，在其中间应增加2-4个扣结点。剪刀撑的搭设是将一根斜杆扣在立杆上，另一根斜杆扣在小横杆的伸出部分上。斜杆两端扣件与立杆节点（即立杆与横杆的交点）的距离不宜大于200mm,最下面的斜杆与立杆的连接点离地面不宜大于500mm,以保证架子的稳定性。4.2.6、脚手架各杆件相交伸出的端头，均应大于IoonIm,以防止杆件滑脱。雨水进入。4. 3具体施工方法4.3. 1、工艺流程：摆放扫地杆一逐根树立立杆一安装扫地小横杆一第一步大横杆一第一步小横杆一第二步大横杆一第二步小横杆一临时斜撑一第三、四步大、小横杆一铺脚手4.3.2、 铺垫通长脚手板后摆放第一道扫地杆。4.3.3、 靠近立杆的
9、小横杆应固定在立杆上，其他小横杆固定在大横杆上。4.3.4、 各部位的杆件相交的部位出头不得小于IOCnb以免杆件滑脱4.3.5、 对接扣件开口应朝向架子内侧，螺栓向上，螺栓拧紧但不可过紧，工人应反复用力矩扳手练习后方可施工。五、安全注意事项5. 1安装安全注意事项5.1.1 风速超过15米/秒时不得进行升降机安装或拆卸操作；5.1.2 工作时应戴安全帽、安全靴、安全带等；不要使用围巾或领带之类的东西；1.1. 3当地面围栏或附墙架上有人施工时严禁开动升降机；5. 1.4电气设备的安装维修必须有资格的人员进行，且操作时必须切断电源;5.2防护架搭设安全注意事项1.2. 1脚手板要铺满、铺平，不
10、得有探头板。5. 2.2搭设脚手架必须由经过安全技术教育的架子工承担，做到持证上岗。6. 2.3搭拆脚手架时，工人必须戴好安全帽，佩带好安全带，工具及零配件要放在工具袋内，穿防滑鞋工作，袖口、裤口要扎紧。5.2.4每层必须铺设挡脚板,脚手板端部应用8#铅丝绑扎2-3圈并绑牢在小横杆上。5.2.5在搭设和拆除脚手架时，严禁交叉作业。53使用时安全注意事项5.3.1电梯司机必须进行专业的技术培训，严禁酒后作业；5.3.2梯笼维修时，若拆下零部件后，梯笼的重量低于配重时，必须将梯笼锁在导轨架上；5.3.3梯笼乘人、载物时必须使荷载分布均匀，严禁超载作业；5.3.4电梯运行至最上层和最下层时仍应操纵按
11、纽，严禁已行程限位开关自动碰撞的方法停机；5.3.5施工电梯启动前必须先鸣笛示警，夜间操作应有足够照明；5.3.6遇恶劣天气或机械故障未排除或防护门未关闭的情况下，电梯应停止运行；5.4安全员必须进行详细的安全技术交底，并严格督促执行。5.4拆除安全注意事项5.4.1拆除工序：拆除上限位开关碰铁及上极限开关碰铁一拆除对重装置中的钢丝绳及天轮一拆除导轨架同时拆除附墙架及电缆保护架至落地层，将吊笼放入底部一切断电源、拆除电缆一吊出配重一拆除主机一清点保管好零部件。5.4.2安全注意事项：D拆除必须有专人统一管理，作业区上方及地面IOm范围内设禁区并设专人监护。2）在梯笼顶部进行拆除时必须使用可移动电钮。3）在拆除时，严禁超过架设荷教量（即无配重时的载荷量）的规定。4）拆除井架时，必须先吊好井架，再松下螺栓梯笼上部，导向轮必须降到应拆下井架之下。5）雨天、雾天及五级风以上的天气，不得进行拆除。6）拆除人员在井架上作业时，必须穿防滑鞋，系安全带，不得以投掷方法传递工具和器件，紧固或松开螺栓时，禁止双手操作。
