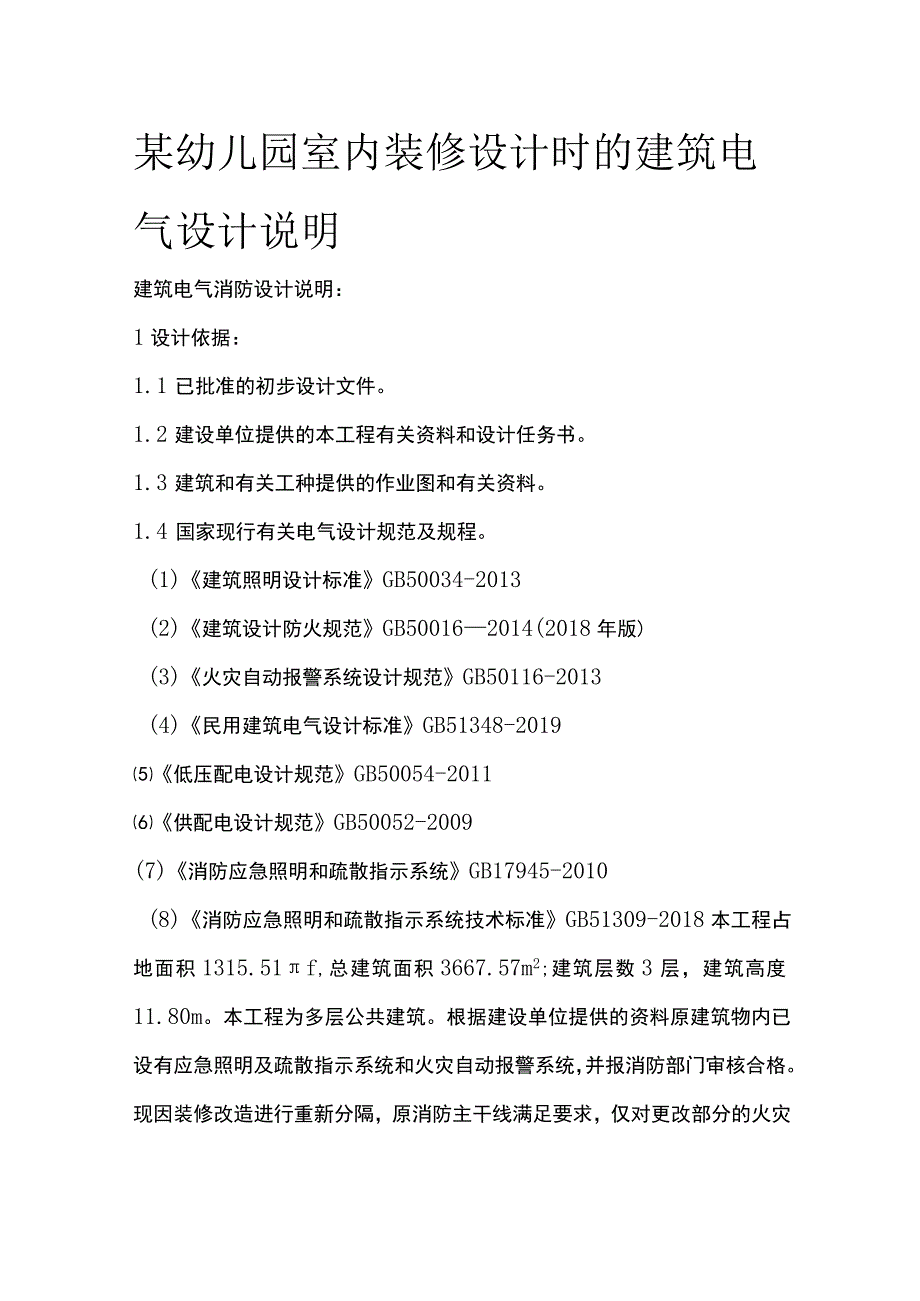

1、某幼儿园室内装修设计时的建筑电气设计说明建筑电气消防设计说明：1设计依据：1.1 已批准的初步设计文件。1.2 建设单位提供的本工程有关资料和设计任务书。1.3 建筑和有关工种提供的作业图和有关资料。1.4 国家现行有关电气设计规范及规程。(1)建筑照明设计标准GB50034-2013(2)建筑设计防火规范GB500162014(2018年版)(3)火灾自动报警系统设计规范GB50116-2013(4)民用建筑电气设计标准GB51348-2019低压配电设计规范GB50054-2011供配电设计规范GB50052-2009(7)消防应急照明和疏散指示系统GB17945-2010(8)消防应急照

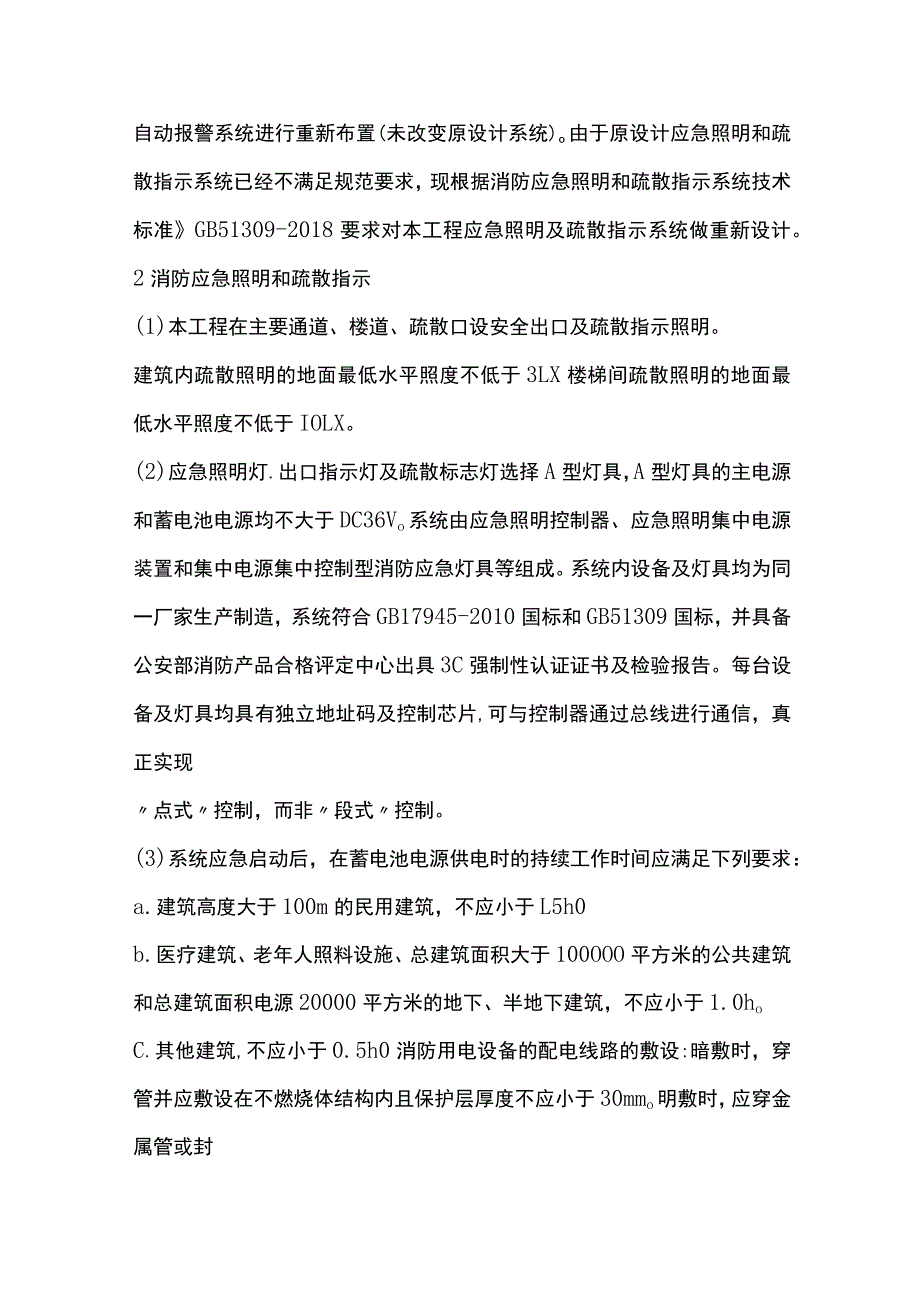

2、明和疏散指示系统技术标准GB51309-2018本工程占地面积1315.51f,总建筑面积3667.57m2;建筑层数3层，建筑高度11.80m。本工程为多层公共建筑。根据建设单位提供的资料原建筑物内已设有应急照明及疏散指示系统和火灾自动报警系统，并报消防部门审核合格。现因装修改造进行重新分隔，原消防主干线满足要求，仅对更改部分的火灾自动报警系统进行重新布置(未改变原设计系统)o由于原设计应急照明和疏散指示系统已经不满足规范要求，现根据消防应急照明和疏散指示系统技术标准GB51309-2018要求对本工程应急照明及疏散指示系统做重新设计。2消防应急照明和疏散指示(1)本工程在主要通道、楼道、疏
3、散口设安全出口及疏散指示照明。建筑内疏散照明的地面最低水平照度不低于3LX楼梯间疏散照明的地面最低水平照度不低于IOLX。(2)应急照明灯.出口指示灯及疏散标志灯选择A型灯具，A型灯具的主电源和蓄电池电源均不大于DC36Vo系统由应急照明控制器、应急照明集中电源装置和集中电源集中控制型消防应急灯具等组成。系统内设备及灯具均为同一厂家生产制造，系统符合GB17945-2010国标和GB51309国标，并具备公安部消防产品合格评定中心出具3C强制性认证证书及检验报告。每台设备及灯具均具有独立地址码及控制芯片,可与控制器通过总线进行通信，真正实现点式控制，而非段式控制。(3)系统应急启动后，在蓄电池

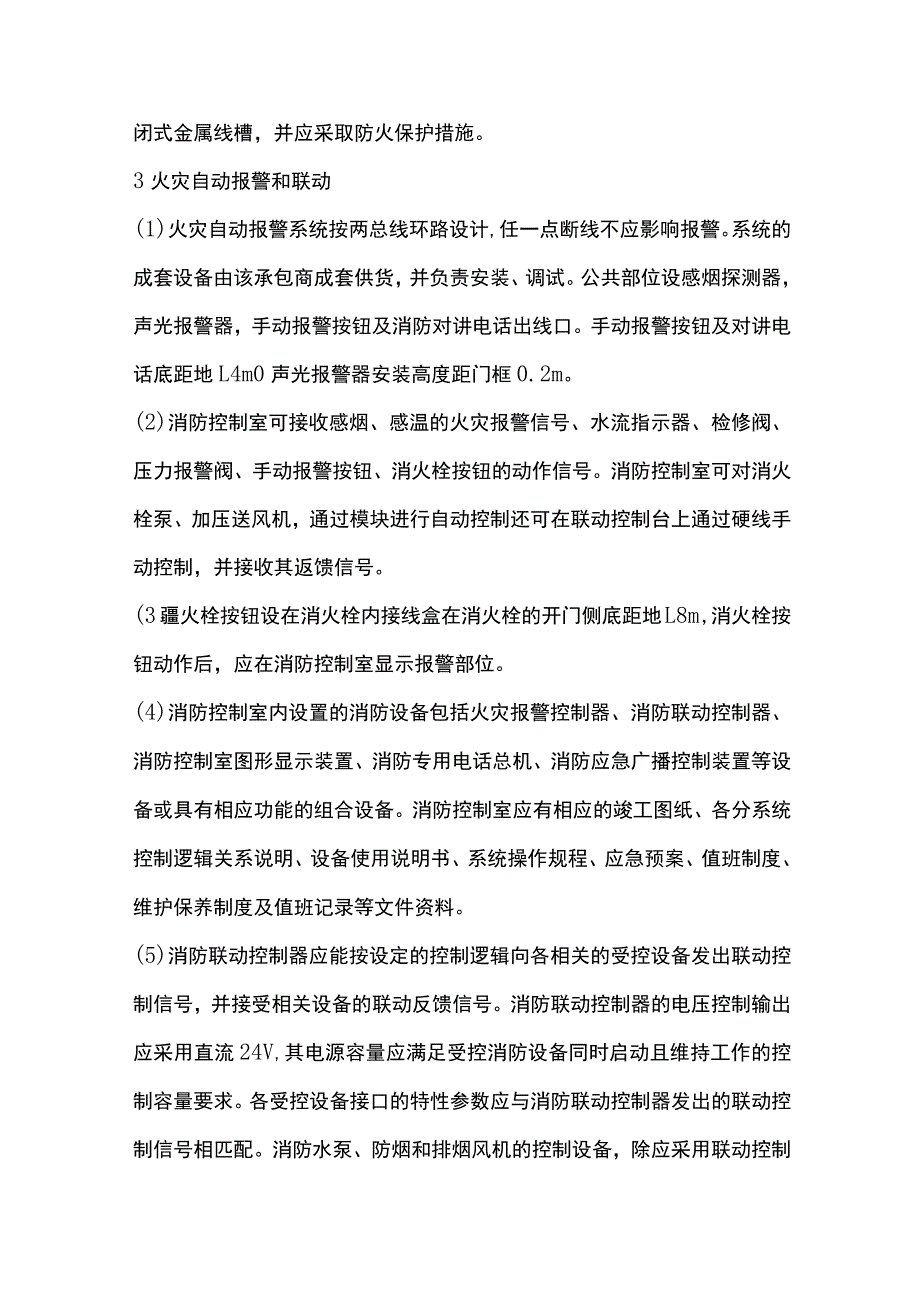

4、电源供电时的持续工作时间应满足下列要求：a.建筑高度大于100m的民用建筑，不应小于L5h0b.医疗建筑、老年人照料设施、总建筑面积大于100OOO平方米的公共建筑和总建筑面积电源20000平方米的地下、半地下建筑，不应小于1.0hoC.其他建筑,不应小于0.5h0消防用电设备的配电线路的敷设:暗敷时，穿管并应敷设在不燃烧体结构内且保护层厚度不应小于30mmo明敷时，应穿金属管或封闭式金属线槽，并应采取防火保护措施。3火灾自动报警和联动(1)火灾自动报警系统按两总线环路设计,任一点断线不应影响报警。系统的成套设备由该承包商成套供货，并负责安装、调试。公共部位设感烟探测器，声光报警器，手动报警按
5、钮及消防对讲电话出线口。手动报警按钮及对讲电话底距地L4m0声光报警器安装高度距门框0.2m。(2)消防控制室可接收感烟、感温的火灾报警信号、水流指示器、检修阀、压力报警阀、手动报警按钮、消火栓按钮的动作信号。消防控制室可对消火栓泵、加压送风机，通过模块进行自动控制还可在联动控制台上通过硬线手动控制，并接收其返馈信号。(3疆火栓按钮设在消火栓内接线盒在消火栓的开门侧底距地L8m,消火栓按钮动作后，应在消防控制室显示报警部位。(4)消防控制室内设置的消防设备包括火灾报警控制器、消防联动控制器、消防控制室图形显示装置、消防专用电话总机、消防应急广播控制装置等设备或具有相应功能的组合设备。消防控制室
6、应有相应的竣工图纸、各分系统控制逻辑关系说明、设备使用说明书、系统操作规程、应急预案、值班制度、维护保养制度及值班记录等文件资料。(5)消防联动控制器应能按设定的控制逻辑向各相关的受控设备发出联动控制信号，并接受相关设备的联动反馈信号。消防联动控制器的电压控制输出应采用直流24V,其电源容量应满足受控消防设备同时启动且维持工作的控制容量要求。各受控设备接口的特性参数应与消防联动控制器发出的联动控制信号相匹配。消防水泵、防烟和排烟风机的控制设备，除应采用联动控制方式外，还应在消防控制室设置手动直接控制装置。启动电流较大的消防设备宜分时启动。(6)需要火灾自动报警系统联动控制的消防设备，其联动触发信号应采用两个独立的报警触发装置报警信号的“与“逻辑组合。(7)消防系统供电回路干线主、分支线路穿钢管、封闭式桥架，在管井吊顶内敷设，导线暗敷时在不燃烧结构体内，其保护层不得小于30mmo(8)漏电火灾报警系统：本工程设置漏电火灾报警系统，总进线箱等设置漏电火灾监控探测器,控制主机设于消防控制室。漏电火灾报警系统具有下列功能：i)系统可实现仅报警不切电，选择开环型，可显示系统电源状态。ii)探测漏电电流、过电流等信号，发出声光信号报警，准确报出故障线路地址，监视故障点的变化。漏电电流设置300mAo(9)消防电源监控：针对消防设备的供电电源设置消防电源电压、电流的故障检测监控系统。
