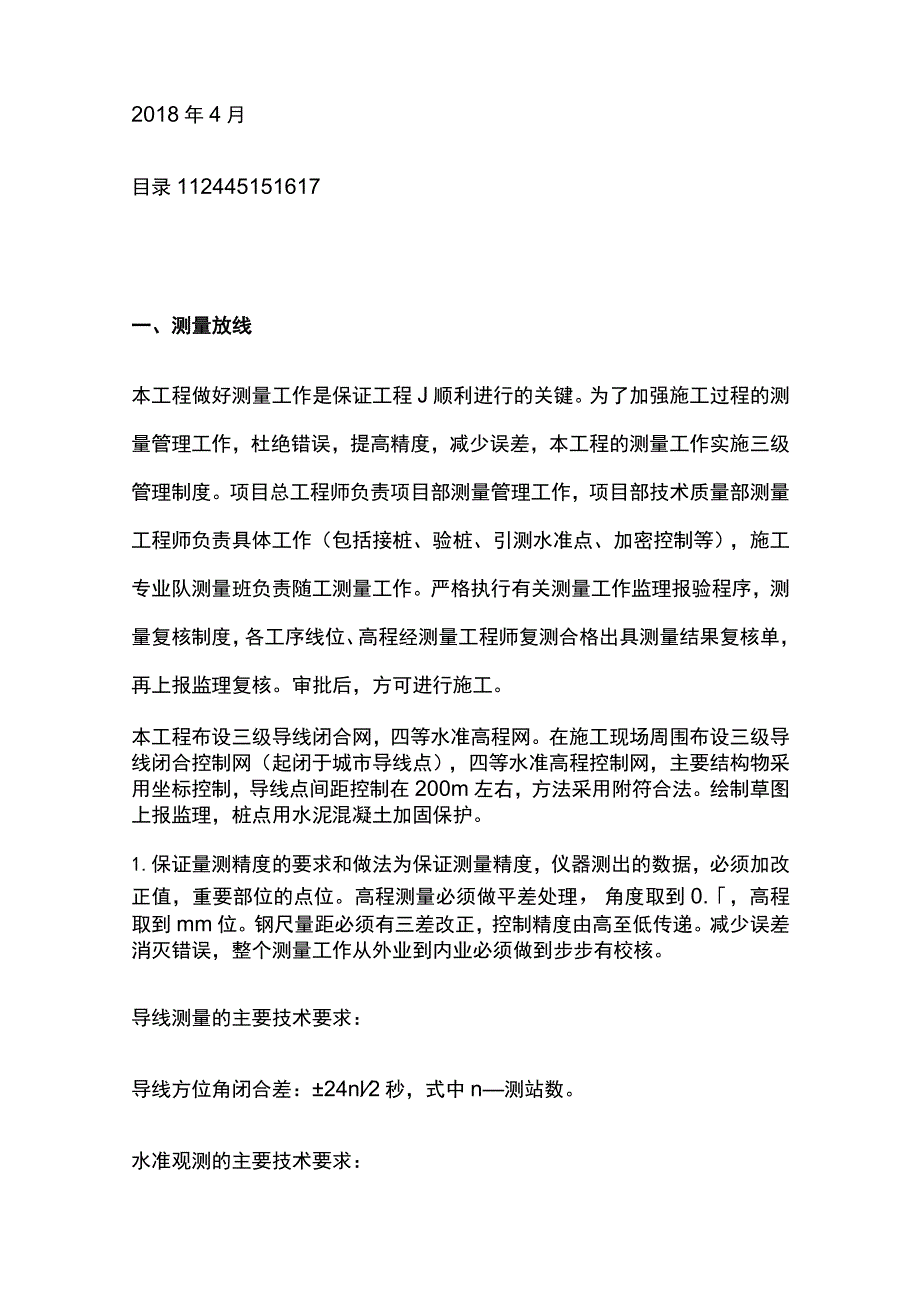

1、某电气工程施工方案凤港河湿地建设工程四标段电气工程施工方案编制人：*审核人：*审批人:*江西景观建设集团有限公司2018年4月目录112445151617一、测量放线本工程做好测量工作是保证工程J顺利进行的关键。为了加强施工过程的测量管理工作，杜绝错误，提高精度，减少误差，本工程的测量工作实施三级管理制度。项目总工程师负责项目部测量管理工作，项目部技术质量部测量工程师负责具体工作（包括接桩、验桩、引测水准点、加密控制等），施工专业队测量班负责随工测量工作。严格执行有关测量工作监理报验程序，测量复核制度，各工序线位、高程经测量工程师复测合格出具测量结果复核单，再上报监理复核。审批后，方可进行施工
2、。本工程布设三级导线闭合网，四等水准高程网。在施工现场周围布设三级导线闭合控制网（起闭于城市导线点），四等水准高程控制网，主要结构物采用坐标控制，导线点间距控制在200m左右，方法采用附符合法。绘制草图上报监理，桩点用水泥混凝土加固保护。1.保证量测精度的要求和做法为保证测量精度，仪器测出的数据，必须加改正值，重要部位的点位。高程测量必须做平差处理，角度取到0.，高程取到mm位。钢尺量距必须有三差改正，控制精度由高至低传递。减少误差消灭错误，整个测量工作从外业到内业必须做到步步有校核。导线测量的主要技术要求：导线方位角闭合差：24nl2秒，式中n测站数。水准观测的主要技术要求：水准点闭合差：1

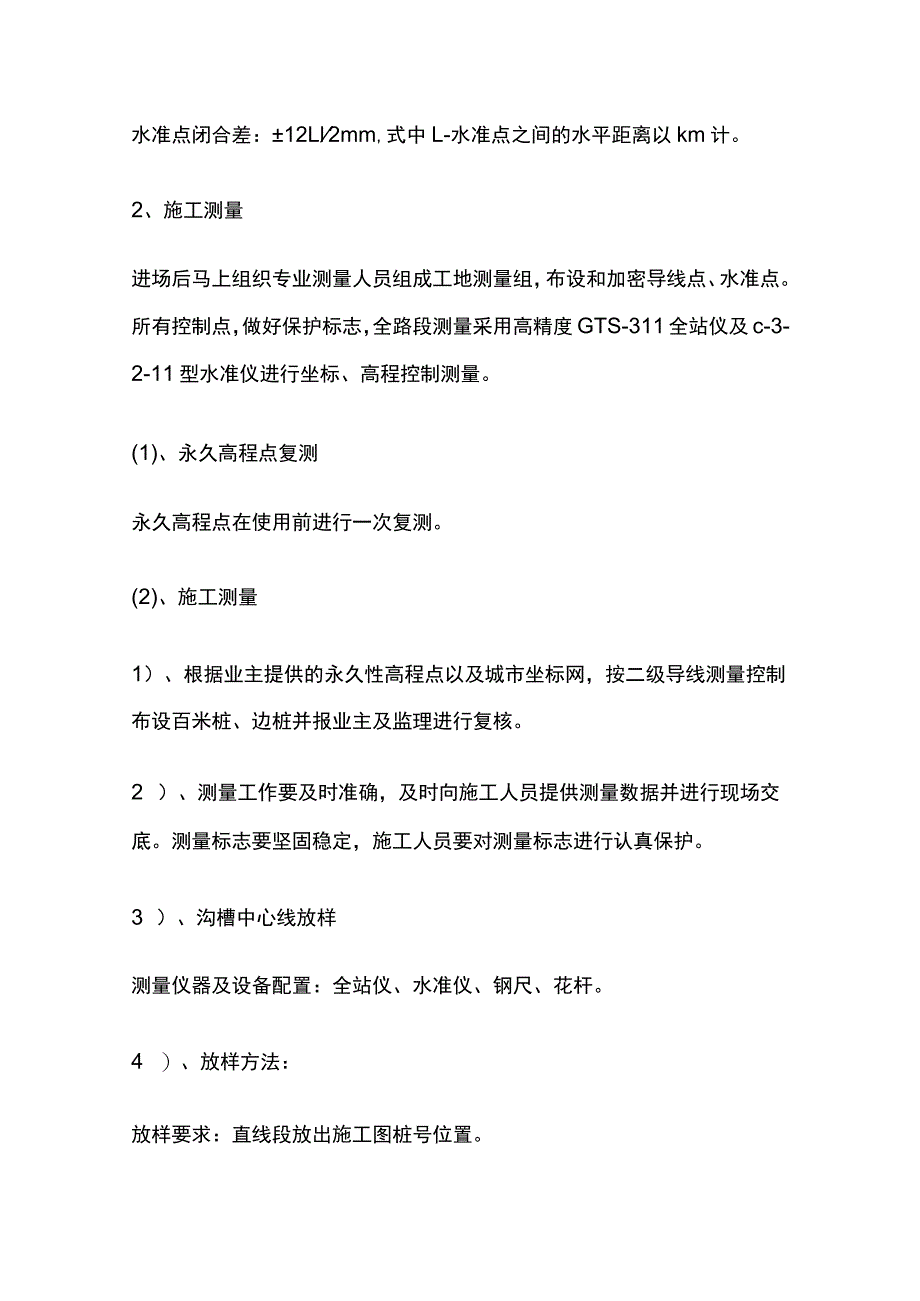

3、2Ll2mm,式中L-水准点之间的水平距离以km计。2、施工测量进场后马上组织专业测量人员组成工地测量组，布设和加密导线点、水准点。所有控制点，做好保护标志，全路段测量采用高精度GTS-311全站仪及c-3-2-11型水准仪进行坐标、高程控制测量。(1)、永久高程点复测永久高程点在使用前进行一次复测。(2)、施工测量1）、根据业主提供的永久性高程点以及城市坐标网，按二级导线测量控制布设百米桩、边桩并报业主及监理进行复核。2 ）、测量工作要及时准确，及时向施工人员提供测量数据并进行现场交底。测量标志要坚固稳定，施工人员要对测量标志进行认真保护。3 ）、沟槽中心线放样测量仪器及设备配置：全站仪、水
4、准仪、钢尺、花杆。4 ）、放样方法：放样要求：直线段放出施工图桩号位置。放样方法：导线控制平面，根据导线放出中线，直线段用全站仪测出。5 ）、技术标准：水准点闭合差：12L,mmL为水准点之间的水平距离，单位为km.导线方位角闭合差：40n,nmm秒，n为测站数。6 ）、对建设方提供的导线控制点和高程控制点，进行复核并在施工范围内建立相应的施工导线控制网和高程控制网，并得到监理和业主复核认可，作为施工时的依据。7 )、对经过复核认可的导线和高程控制点应采用永久性保护措施，如用硅加固等，以保证其使用中的准确性。在施工中，导线点毁坏厚便于及时予以恢复。8 )、对使用的导线点和高程控制点应每个月校核
5、一次，防止由于其发生变化而引起的施工误差。9 )施工前，对所使用的经纬仪、水准仪、测距仪等进行校检，合格后方可使用。二.电缆铺设施工10)作业条件和施工环境(1)、和分项工程相关的施工技术文件应齐全有效，如施工图、图纸会审纪要、施工组织设计、质量计划、工艺评定标准，及相关技术标准、规范、标准图等。(2)、参与施工的作业人员应具备相应的施工技术资质，需要时应安排对该项施工作业的适应性培训，考核合格者才能准许上岗作业。(3)、本项施工作业应使用的机具性能必须满足施工特性需要，且操作安全可靠,用于检测的计量器具量程、精确度应符合测量对象的要求,且在规定的有规检定周期内。(4)、直埋电缆沟按施工图控好
6、，其深度应满足规范要求，底砂铺好,沟内无杂物。(5)、电缆敷设宜选择无雨天气下进行，气温宜在以上。2、准备工作(1)、按设计和实际路径计算每根电缆的长度，合理安排每盘电缆,减少电缆接头。(2)、电缆线路所需敷设的电缆保护管应加工好并放置现场。电缆保护管的加工应符合以下要求：1)、管口应无毛剌和尖锐棱角，管口宜做成喇叭形。2 )、电缆管在弯制后，不应有裂缝和显著的凹瘪现象；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。3 )、金属管应在外表涂防腐漆或涂沥青。(3)、电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。3、操作工艺(1)、沟槽开挖1）、施工放线。经有关部门验桩
7、后,在设计走线所定的中心桩的两侧，分别划出石灰线为管槽的边线，两折角之间为直线。根据现场踏勘探明老管线位置并绘制成管线图，重要管线要求相关部门派员指导施工。在老管线位置，采用人工开挖，并对老管线采取临时悬吊或加固保护措施，其余地段均采用机械开挖。2）、开挖方式：为保证工期，主要采取130小型挖机开挖，沟槽开挖时，机械开挖至沟底标高上20cm左右，然后采用人工清基至设计标高，防止开挖超深。当沟槽出现软基时采用动力触探试验。如不能达到设计承载力要求时，考虑换填或打桩等方法及时处理。在机械无法挖掘，地下障碍较复杂或沟槽边树木及围墙等密集地段采用人工挖掘，对于沟槽占据公路及过街的混凝土先用切割机切割混
8、凝土路面，然后再进行挖掘，以保证施工端面整齐，美观。沟槽挖深以设计图断面图所示为准。遇土质松软地段，应按规定做好放坡和支撑措施，支撑以撑板形式为主，随挖土的加深及时安装，开始支撑的开挖沟槽深度不得超过LOm,以后开挖与支撑交替进行，每次交替的深度宜为0.40.8m。支撑应经常检查，当发现支撑件有弯曲、松动、移位或劈裂等迹象时，应及时处理。管槽两侧堆土不得高于L5米，且S巨槽口边缘不宜小于0.8米；不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，以妨碍其正常使用。不得堆放于公路易造成交通阻碍的地方，应采取夜间及时运除余土。路床开挖后采取路床排水，施工时采取潜水泵抽排水，并注意坑
9、边坡的稳定和地基不被扰动。沟槽开挖完毕后，应立即浇筑碎垫层以防雨水浸泡。(2)、敷设前检查对电缆进行详细检查；规格、型号、截面电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。D、电缆敷设前进行绝缘摇测或耐压试验。IKV以下电缆,用IKV摇表摇测线间及对地的绝缘电阻应不低于10Mo610KV电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。必要时敷设前仍需用2.5KV摇表测量绝缘电阻是否合格。纸绝缘电缆，测试不合格者，应检查芯线是否受潮，如受潮，可锯掉一段再测试，直到合格为止。检查方法是：将芯线绝缘纸剥一块，用火点着，如发出叭叭声，即电缆已受潮。电缆测试完毕，油浸纸绝
10、缘电缆应立即用焊料（铅锡合金）将电缆头封好。其它电缆应用聚氯乙烯带密封后再用黑胶布包好。2）、放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。（3）、电缆的搬运1）、电缆短距离搬运，一般采用滚动电缆轴的方法,滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松驰。2）、电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆的上方。（4）、电缆敷设1）、电缆敷设可用人力拉引或机械牵引。采用机械牵引可用电动绞磨或托撬
11、（旱船法）。当用机械的最大牵引强度宜满足下表的规定，其速度不宜超过15mmin,且应在牵引头或钢丝网套与牵引钢缆之间装设防捻器。2 ）、电缆敷设时，电缆应从盘的上端引出，不应使电缆在地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。3 ）、电缆弯曲半径应符合规范要求，在沟内敷设应有适当的蛇形弯,电缆的两端、中间接头、穿管处、垂直位差处均应留有适当的余变。4 ）、电缆之间，电缆与其它管道：道路、建筑物等之间平行和交叉时的最小净距，应满足规范的要求。5 ）、冬季敷设电缆，温度达不到规范要求时，应将电缆提前加温。6）、电缆敷设应设置联络指挥系统，宜以无线电对讲机联络，手持扩音
12、喇叭指挥（5）、覆砂盖砖1）、电缆敷设完毕，应请建设单位、监理及质量监督部门作隐蔽工程验收，作好记录、签字。2）、电缆上面与电缆下面一样，覆盖IOCm砂土或软土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cmo（6）、回填土回填土前,再作一次隐蔽工作检验,合格后,应及时回填土并进行夯实。1）、回填前应清理管道内的垃圾，并做好维护工作，同时将槽内杂物清理干净，排除沟槽内积水后进行回填。2)、沟槽回填在管道两侧对称回填，沟槽均采用砂砾进行回填，以加快施工速度以及保证回填质量。回填砂砾采用机械配合水夯分层夯实，即注水边采用振捣器进行振捣夯实。(7)、电缆头制作安装1)、电缆头制作将采用专
13、用工具,采用国内外先进的电缆头制作工艺,由经过专门培训的专业缆头制作人员来完成电缆头制作,既节约材料又提高工效和质量。IKV电力电缆的电缆头采用热缩制作工艺。1.工序流程图施工准备剥切电缆做地线安装分支手压端子、套热缩管2、操作要领剥切电缆：剥去外护层600mm,留钢铠30mm绑扎线，线芯端剥除绝缘体，长度为端子深度。做地线：分开线芯，将编织接地铜线焊在钢铠上。安装分支手套：清洁密封段电缆外护层，套分支手套尽量向下，从根部加热收缩。压端子及套入热缩管：压接线端子，把四根热缩管套入线芯，从下向上加热收缩。2）、控制电缆的电缆头采用干包式制作工艺1、工序流程图施工准备剥切电缆做地线缠绕胶带。2、操
