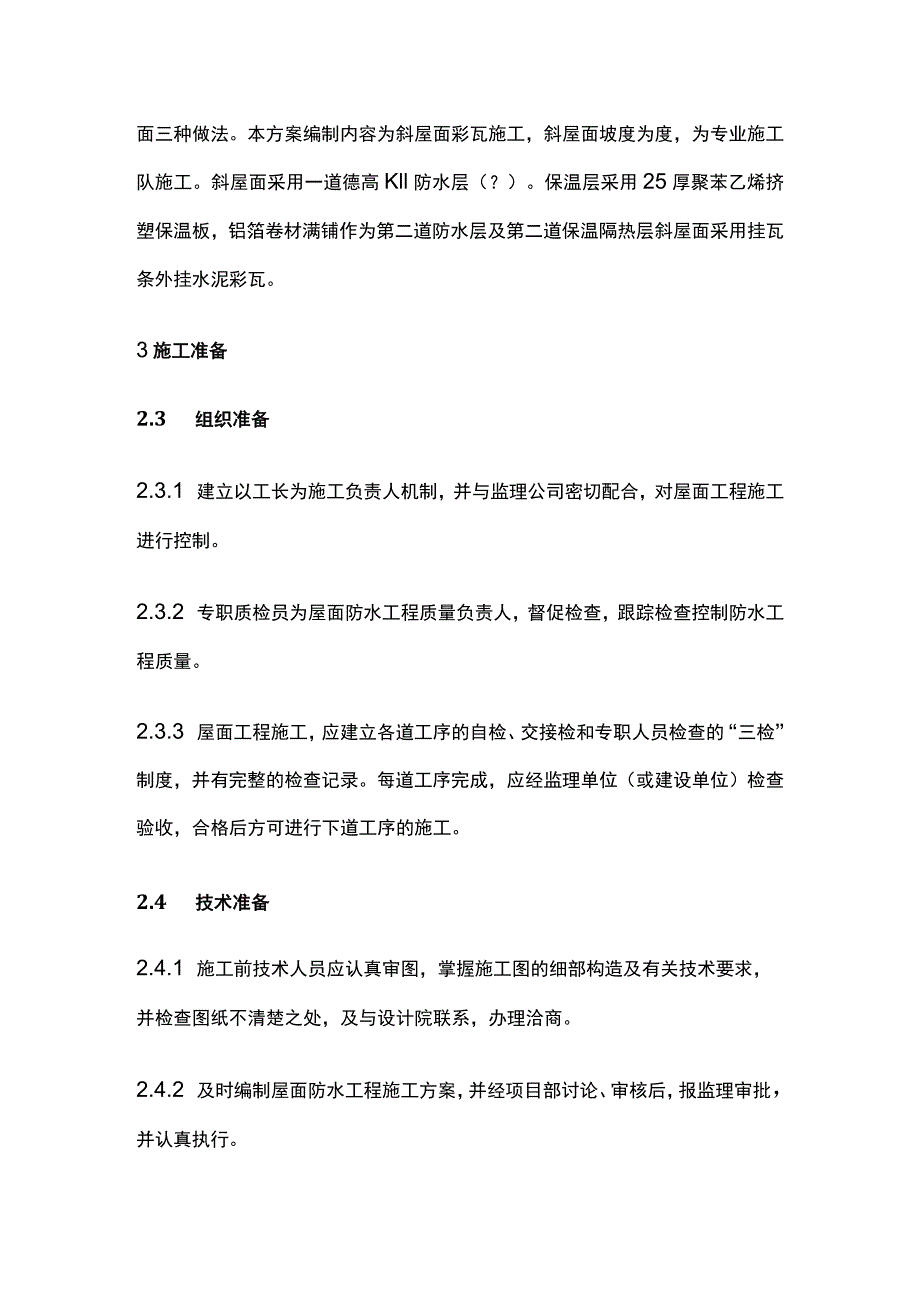

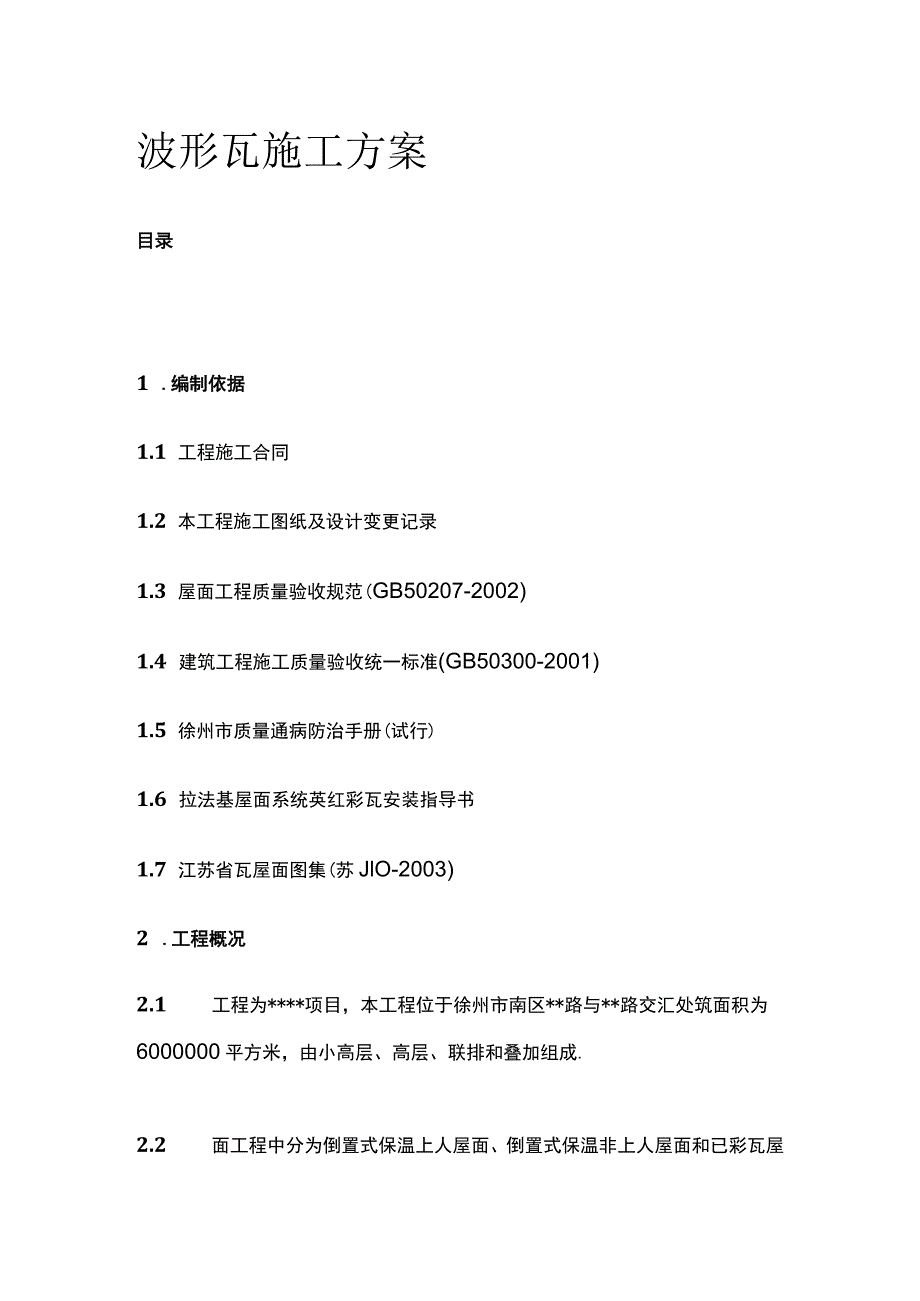

1、波形瓦施工方案目录1 .编制依据1.1 工程施工合同1.2 本工程施工图纸及设计变更记录1.3 屋面工程质量验收规范(GB50207-2002)1.4 建筑工程施工质量验收统一标准(GB50300-2001)1.5 徐州市质量通病防治手册(试行)1.6 拉法基屋面系统英红彩瓦安装指导书1.7 江苏省瓦屋面图集(苏JlO-2003)2 .工程概况2.1 工程为*项目，本工程位于徐州市南区*路与*路交汇处筑面积为6000000平方米，由小高层、高层、联排和叠加组成.2.2 面工程中分为倒置式保温上人屋面、倒置式保温非上人屋面和已彩瓦屋面三种做法。本方案编制内容为斜屋面彩瓦施工，斜屋面坡度为度，为专
2、业施工队施工。斜屋面采用一道德高Kll防水层（？）。保温层采用25厚聚苯乙烯挤塑保温板，铝箔卷材满铺作为第二道防水层及第二道保温隔热层斜屋面采用挂瓦条外挂水泥彩瓦。3施工准备2.3 组织准备2.3.1 建立以工长为施工负责人机制，并与监理公司密切配合，对屋面工程施工进行控制。2.3.2 专职质检员为屋面防水工程质量负责人，督促检查，跟踪检查控制防水工程质量。2.3.3 屋面工程施工，应建立各道工序的自检、交接检和专职人员检查的“三检”制度，并有完整的检查记录。每道工序完成，应经监理单位（或建设单位）检查验收，合格后方可进行下道工序的施工。2.4 技术准备2.4.1 施工前技术人员应认真审图，掌

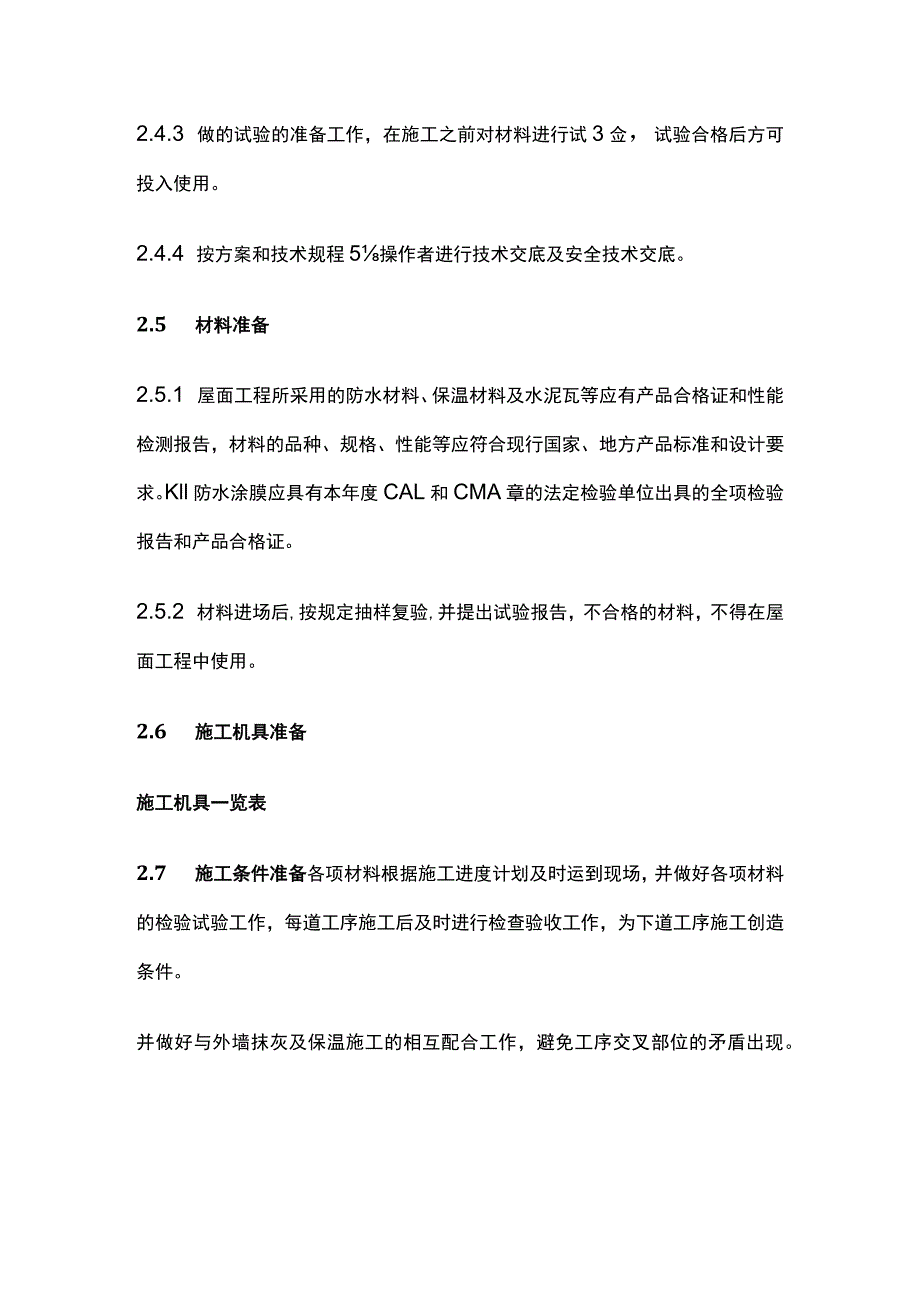

3、握施工图的细部构造及有关技术要求，并检查图纸不清楚之处，及与设计院联系，办理洽商。2.4.2 及时编制屋面防水工程施工方案，并经项目部讨论、审核后，报监理审批，并认真执行。2.4.3 做的试验的准备工作，在施工之前对材料进行试3佥，试验合格后方可投入使用。2.4.4 按方案和技术规程5操作者进行技术交底及安全技术交底。2.5 材料准备2.5.1 屋面工程所采用的防水材料、保温材料及水泥瓦等应有产品合格证和性能检测报告，材料的品种、规格、性能等应符合现行国家、地方产品标准和设计要求。Kll防水涂膜应具有本年度CAL和CMA章的法定检验单位出具的全项检验报告和产品合格证。2.5.2 材料进场后,按
4、规定抽样复验,并提出试验报告，不合格的材料，不得在屋面工程中使用。2.6 施工机具准备施工机具一览表2.7 施工条件准备各项材料根据施工进度计划及时运到现场，并做好各项材料的检验试验工作，每道工序施工后及时进行检查验收工作，为下道工序施工创造条件。并做好与外墙抹灰及保温施工的相互配合工作，避免工序交叉部位的矛盾出现。3 .施工部署3.1 总体部署屋面工程计划于2008年3月开始，至2008年4月中旬完成。3.2 施工顺序首先进行斜屋面德高Kll防水层防水施工，包括防水、挤塑板保温及屋面干挂瓦.验彩瓦屋面施工工艺碎彩瓦屋面的施工部位为二层以上的所有斜屋面及圆弧部位，屋面瓦采用拉法基公司生产的英红
5、彩瓦系列及其辅配件，并配套使用德高Kll防水浆料、铝箔卷材和聚苯板做防水、隔热和保温层。4.1. 建筑做法现浇钢筋碎屋面板；20厚1:2.5水泥砂浆找平层；涂膜防水层（采用德高Kll厚度为Imm）;30厚挤塑保温板，嵌入顺水条间；白松顺水条3040（塔尖位置采用12Cm长锤击式膨胀螺丝固定其余位置采用8cm长水泥钉固定）;满铺阻隔膜卷材；白松挂瓦条3040（采用长度6070mm的木螺丝钉固定）；挂磴彩瓦（采用快牙螺钉与敲击搭扣进行固定）。4.2. 工艺流程基层清理020厚1:2.5水泥砂浆找平层。刷Imm厚德高Kll防水浆料U钉3040白松顺水条。满铺30挤塑保温板U满铺阻隔膜卷材u钉白松挂瓦
6、条U固定硅彩瓦U节点防水处理。4.3. 工艺要点5.3.1 基层清理屋面找平层施工前，对基层进行清理。将基层表面浮浆杂物进行彻底清理，出结构面的钢筋必须割掉，表面的坑凹处应进行修补，并保证干燥无积水。5.3.2 20厚1:2.5水泥砂浆找平层施工在找坡层分块施工完验收合格后立即进行1:2.5水泥砂浆找平层的施工,以保证找坡层内的含水率要求。找平层采用P.O32.5水泥进行配制，砂浆铺设应由远到近、由高到底的程序进行，严格掌握坡度，可用2m左右的方尺找平。施工时应注意天气变化，在气温达到0。C以下或雨雪天气不得施工。找平层要做到表面平整，二次压光，不得出现酥松、起砂、起皮等现象。平整度需达到国家
7、相关规定2m靠尺不大于5mmo5.3.3 刷Imm厚德高Kll防水浆料1）德高柔韧性Kll防水浆料K11FLEX是一种双组份、丙烯酸类高聚物改性沥青的水泥基防水材料。由包括优质水泥、级配骨料和精选助剂的粉料及液态高聚物添加剂组成。粉料与添加剂混合后，发生了化学反应，形成一层坚韧的弹性防水膜，该膜对砂和灰浆有良好的粘附性，能与之形成紧密牢固的永久性结合，阻止了水的渗透。2）施工过程中，在做完找平层后，检查找平层表面质量并要求表面干净、平整。彳寺找平层干燥即可在找平层上涂刷Kll防水浆料。3）将液体添加剂倒入干净的搅拌容器中，然后按比例一边搅拌一边缓慢加入粉料，充分搅拌35分钟直至生成粉团、均匀的
8、搅浆，并在操作时间内用完。4）用滚筒或刷子将胶浆均匀刷于处理好的底材上，涂刷按三遍进行，总厚度控制在Imm,做完一遍后，必须等待其略为干固后，在做第二遍，一般需13小时间息时间，具体情况视底材的密度和湿度而定。如果超过24小时，或涂层已经固化，在其上面涂刷第二或第三遍时,必须先用清水进行重新湿润。5.3.4 挂瓦安装准备工作首先应检查各种瓦屋面使用材料的质量，瓦片有无残缺、裂缝，平整度是否符合要求；其次要检查顺水条、挂瓦条尺寸、数量，有无结疤和裂缝等现象；检查基层平整度要求在5mm以内，最后检查屋面建筑尺寸，等边误差应1-2%,对角线尺寸1%以内。5.3.5 定位放线在屋面找平层和防水层施工完
9、以后，应根据屋面结构特征将屋脊、排水沟、檐口等位置进行定位，并在屋面上弹出顺水条安装位置线，便于安装顺水条。5.3.6 钉3040白松顺水条1) Kll防水层施工完后，在斜屋面垂直方向每隔60Omm间距弹出顺水条安装位置线，顺水条采用白松干料制作，并进行防腐处理。塔尖位置:事先在顺水条上间隔眼，安装顺水条时镶入12Omm长膨胀螺栓，用电锤在碎墙上打眼后直接嵌入膨胀螺栓，膨胀螺栓锚入磴基层深度不得小于50mmo大面积屋面铺钉顺水条时:用水泥钉固定在顺水条与防水层之间垫入自闭性防水胶垫做防水处理。所有顺水条必须操水平如有不平用木塞子固定.2）在屋脊、檐口、排水沟等部位采用附加顺水条，顺水条不得采用
10、有结疤、有开裂等现象的木条施工。5.3.7 安装保温板安装可采用满铺和网格铺设两种方法，根据本工程屋面特点，采用网格铺设的方法，即用保温板和网格条进行自然拼接，不应刻意留缝，以确保苯板的整体性，网格铺设具有耐久性好，保温板被固定在网格中，即使脱落也不会滑落。网格条采用3030防腐木条制作，与顺水条固定成整体，与板面一平。保温板与顺水条、网格条间缝隙采用切锯板条进行填塞，固定，保温层的铺贴厚度应符合设计要求，板材铺贴表面应平整、块体需铺设牢固，并做好防水防雨等措施，保证保温层干燥，雪天或五级风及以上的天气不得施工。Includepicture“file:/C:/DOCUME1ADMINI1LOC
11、ALSlTempmsohtmll01clipJmage039.gifINCLUDEPICTURE“file:/C:/DOCUME1ADMINI1LOCALSlTempmsohtmllOlclipJmageO4O.gifINCLUDEPICTURE“file:/C:/DOCUME1ADMINI1LOCALSlTempmsohtmllOlclipJmageO41.gif,INCLUDEPICTURE“file:/C:/DOCUME1ADMINI1LOCALSlTempmsohtmll01clipJmage042.gif,5.3.8 满铺阻隔膜卷材1）为了有效阻止热能辐射，拉法基公司使用专用铝箔隔热
12、卷材，产品反射率达到95%,而且强度高，同时卷材具有防潮、防水性能，既经济有环保，铝箔卷材铺设在顺水条和挂瓦条之间，将保温层进行封闭。2）铝箔卷材铺设时铝箔面应朝上，搭接尺寸为横向100mm,纵向150mm,在任意两顺水条和挂瓦条间卷材挠度应大于IOmm,卷材接缝必须使用卷材搭接密封条，施工人员在阳光下安装时应戴墨镜施工。铝箔安装节点示意图如下：53.9钉30x40白松挂瓦条1）挂瓦条的间距要根据平瓦的尺寸和一个坡面的长度经计算后确定。挂瓦间距最大不得大于35Omm,保证最小搭接尺寸大于70mm;2）挂瓦条断面为30mm30mm,长度一般不小于三根顺水条间距，挂瓦条必须平直（特别是保证瓦条上边
13、口的平直），接头在顺水条上，钉置牢固，不得漏钉，接头要错开，同一根顺水条上不得连续超过三个接头；钉置檐口（或封檐板）时，要比挂瓦条高2030mm,即采用3060mm的枕瓦条，平行与檐口往上30mm,以保证檐口第一块瓦的平直；钉挂瓦条一般从檐口开始逐步向上至屋脊，钉置时，要随时校核瓦条间距尺寸的一致。为保证尺寸准确，可在一个坡面的两端，准确量出瓦条间距，要通常拉线钉挂瓦条。挂瓦条装订尺寸见下图所示：5.3.10安装排水沟根据屋面结构特点，使用定型排水沟瓦，优点是可以根据屋面排水沟角度进行调节。排水沟两端采用截瓦搭扣固定与沟两侧的顺水条上，排水沟与屋面瓦接触部位采用海绵条压入缝隙内，排水沟安装示意
14、见下图所示：53.11挂主瓦1）安装瓦片应由屋檐右下角开始，自右向左、由下而上；每片主瓦的瓦爪必须紧扣在挂瓦条上,与左边下面两块瓦落槽密合，随时注意瓦面、瓦楞平直，不符合质量要求的瓦不能铺挂。隔排错缝排瓦，每排主瓦之间按1/2错缝搭接，本工程75度大坡度屋面要求所有必须要用快牙螺钉固定，每两片主瓦必须用一个敲击搭扣加强固定，周边檐口第一排主瓦必须采用主瓦搭扣固定，斜脊部位主瓦瓦爪被截无法挂瓦时，必须采用截瓦搭扣或重新钻眼固定，搭扣应紧扣在瓦边筋上和钉在挂瓦条上。2）檐口瓦要挑出檐口5070mm,为了保证挂瓦质量，应从屋脊拉一斜线到檐口，即斜线对准屋脊下第一张瓦的右下角，顺次与第二排的第二瓦、第
15、三排的第三张直到檐口瓦的右下角，都在一直线上。然后由下到上依次逐张铺挂，可以达到瓦沟顺直，整齐美观。3）瓦片顶部与平台相交处及复杂节点用拉法基柔性泛水处理。5.3.12挂脊瓦1）斜脊、斜沟瓦：先将整瓦（或选择可用的缺边瓦）挂上，沟瓦要求搭盖泛水宽度不小于15Omm,弹出墨线，编好号码，将多余的瓦面用切割机割除，保证锯边平直，然后按号码次序挂上；斜脊处的瓦也按上述方法挂上，保证脊瓦搭盖平瓦每边不小于75mm,弹出墨线，编好号码，锯去多余部分，再按次序挂好。斜脊、斜沟处的平瓦要保证使用部位的瓦面质量。2）挂斜脊脊瓦时，应拉统长麻线，铺平挂直。斜脊部位使用康派卷材作为交接材料,避免使用水泥砂浆,最下片需要配合主瓦安装斜脊封头。用4颗螺钉先将6040mm松木托木支架固定在顺水条上，再沿着屋脊满铺康派卷材卷材铺贴与托木支架上面，使中心线对准中心位置，用钉子固定，揭去保护粘纸，将自粘两边根据波形铺贴在磴瓦屋面上。3）用快牙螺钉将脊瓦固定在托木支架上，斜脊处切割的瓦片必须用截瓦打扣固定，必须时附加砂浆粘贴固定。斜脊节点做法见下图所示：5.3.13细部处理及清理工作1）屋面瓦与屋顶挑檐、雨蓬及飘窗侧板等交接部位需采用柔性泛水做防水封闭处理，柔性泛水材料为聚异丁烯，夹芯铝网，丁基黏结
