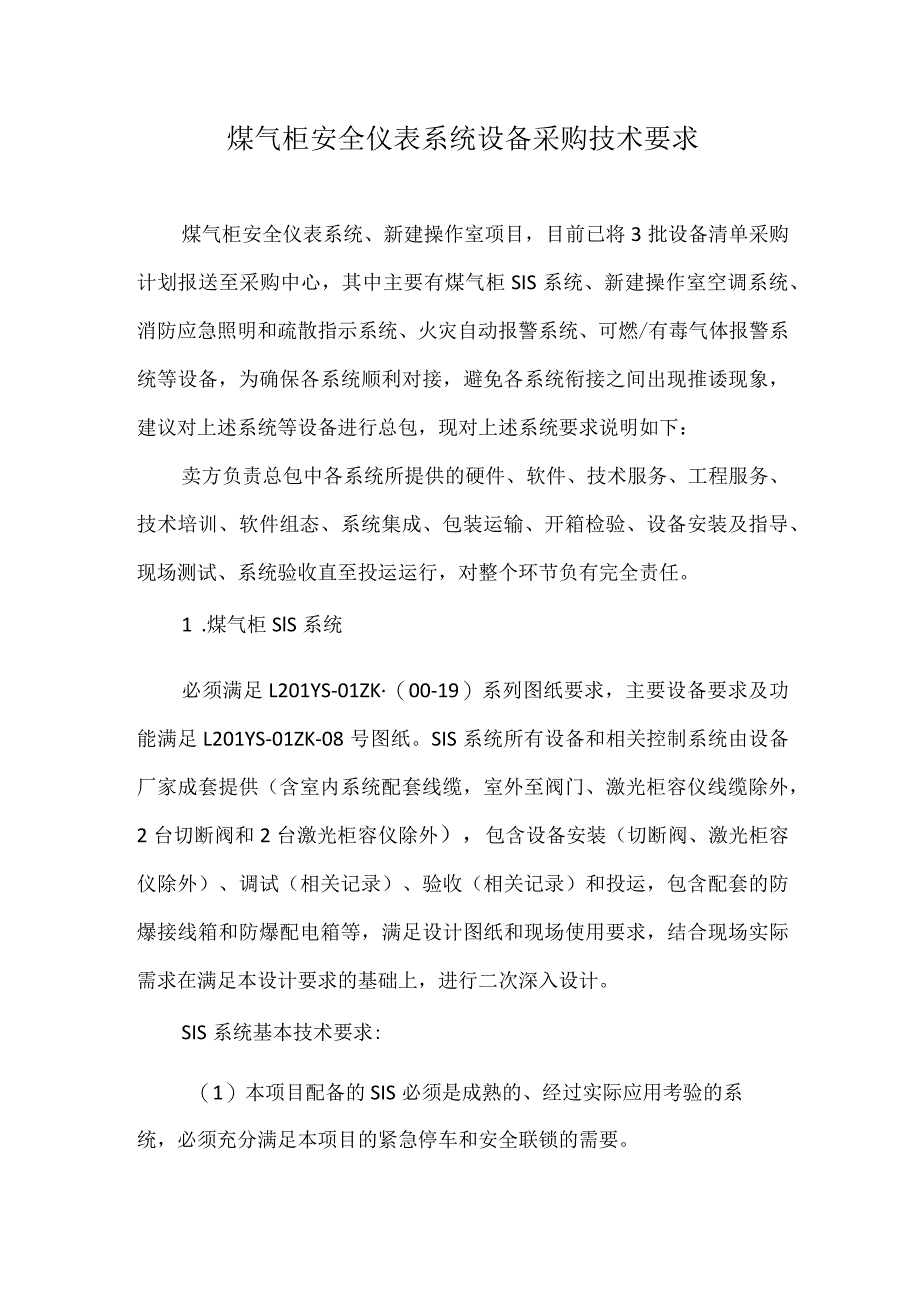

1、煤气柜安全仪表系统设备采购技术要求煤气柜安全仪表系统、新建操作室项目,目前已将3批设备清单采购计划报送至采购中心,其中主要有煤气柜SIS系统、新建操作室空调系统、消防应急照明和疏散指示系统、火灾自动报警系统、可燃/有毒气体报警系统等设备,为确保各系统顺利对接,避免各系统衔接之间出现推诿现象,建议对上述系统等设备进行总包,现对上述系统要求说明如下:卖方负责总包中各系统所提供的硬件、软件、技术服务、工程服务、技术培训、软件组态、系统集成、包装运输、开箱检验、设备安装及指导、现场测试、系统验收直至投运运行,对整个环节负有完全责任。1 .煤气柜SlS系统必须满足L201YS-01ZK(00-19)系列

2、图纸要求,主要设备要求及功能满足L201YS-01ZK-08号图纸。SIS系统所有设备和相关控制系统由设备厂家成套提供(含室内系统配套线缆,室外至阀门、激光柜容仪线缆除外,2台切断阀和2台激光柜容仪除外),包含设备安装(切断阀、激光柜容仪除外)、调试(相关记录)、验收(相关记录)和投运,包含配套的防爆接线箱和防爆配电箱等,满足设计图纸和现场使用要求,结合现场实际需求在满足本设计要求的基础上,进行二次深入设计。SIS系统基本技术要求:(1)本项目配备的SIS必须是成熟的、经过实际应用考验的系统,必须充分满足本项目的紧急停车和安全联锁的需要。(2)本项目配备的SIS的安全等级应取得SIL2及以上和

3、TUV认证。(3)本项目配备的SlS系统应具有完备的冗余、容错技术。(4)所有设备和部件必须具备冗余、容错结构。(5)其他要求执行图要求,满足国家规范。2 .空调系统:设备及功能必须满足L201YS-03NT-(00至13)系列图纸要求,空调系统所有设备和相关控制系统由设备厂家成套提供(内含:空调系统1套,新风系统1套,通风系统2套,排烟系统1套),包含设备安装、调试(相关记录)、验收(相关记录)和投运,满足设计图纸和现场使用要求,结合现场实际需求在满足本设计要求的基础上,进行二次深入设计。3 .消防应急照明和疏散指示系统:设备及功能必须满足L201YS-03DQ-00至L201YS-03DQ

4、-23系列图纸要求,消防应急照明和疏散指示系统所有设备、灯具和相关控制系统由设备厂家成套提供(主要含操控设备系统一套,集中电源蓄电池组一套,LED5w36V集控集电应急灯14套,LED5w36V集控集电壁装应急灯4套,LEDIw36V疏散指示灯2套,LEDIw36V疏散出口标志灯7套,1_口7736丫安全出口标志灯2套,),包含设备安装、调试(相关记录)、验收(相关记录)和投运,满足设计图纸和现场使用要求,结合现场实际需求在满足本设计要求的基础上,进行二次深入设计。4 .火灾自动报警系统设备及功能必须满足L201YS-03DQ-00至L201YS-03DQ-23系列图纸要求,设备主要图号:L2

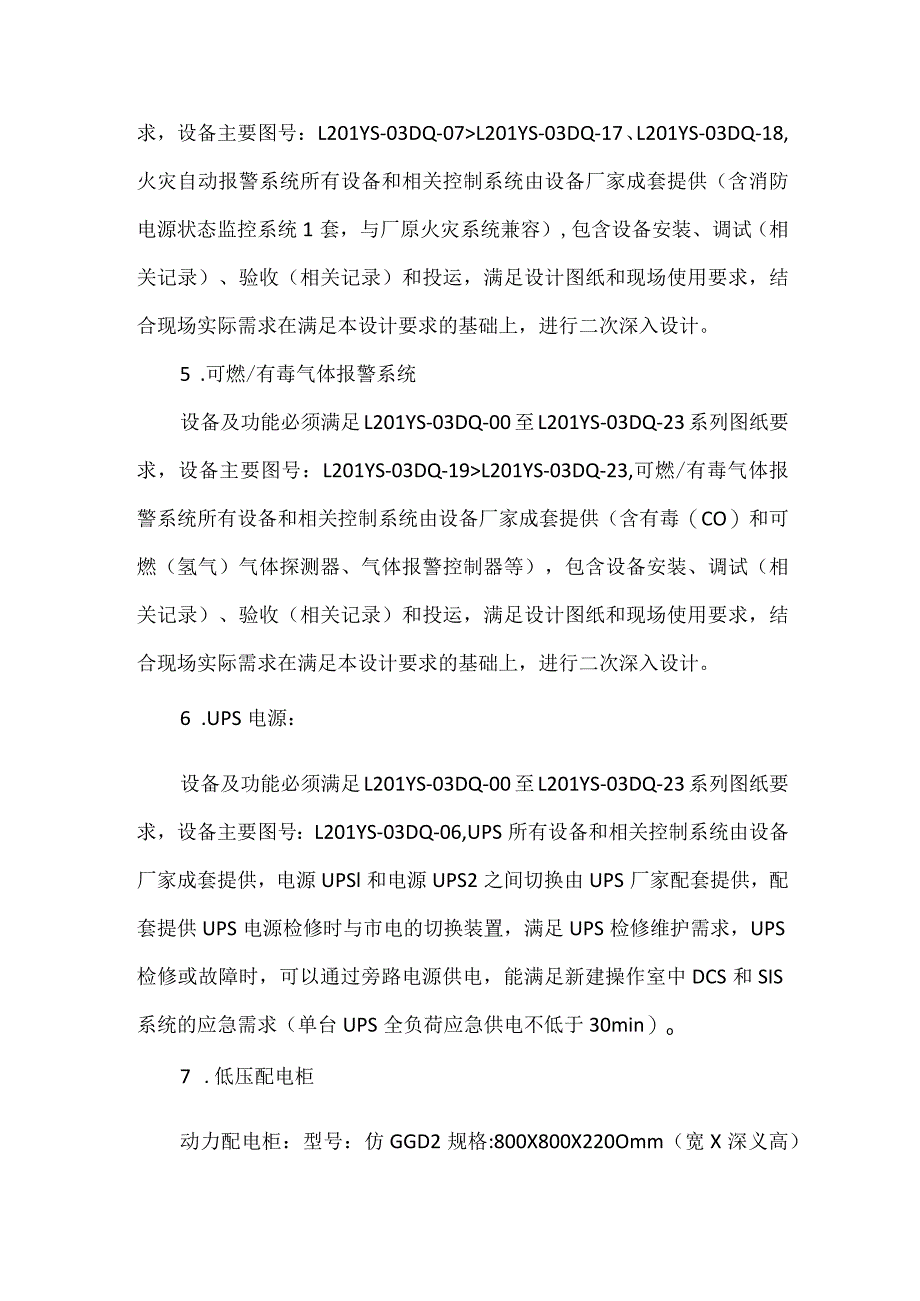

5、01YS-03DQ-07L201YS-03DQ-17、L201YS-03DQ-18,火灾自动报警系统所有设备和相关控制系统由设备厂家成套提供(含消防电源状态监控系统1套,与厂原火灾系统兼容),包含设备安装、调试(相关记录)、验收(相关记录)和投运,满足设计图纸和现场使用要求,结合现场实际需求在满足本设计要求的基础上,进行二次深入设计。5 .可燃/有毒气体报警系统设备及功能必须满足L201YS-03DQ-00至L201YS-03DQ-23系列图纸要求,设备主要图号:L201YS-03DQ-19L201YS-03DQ-23,可燃/有毒气体报警系统所有设备和相关控制系统由设备厂家成套提供(含有毒(C

6、O)和可燃(氢气)气体探测器、气体报警控制器等),包含设备安装、调试(相关记录)、验收(相关记录)和投运,满足设计图纸和现场使用要求,结合现场实际需求在满足本设计要求的基础上,进行二次深入设计。6 .UPS电源:设备及功能必须满足L201YS-03DQ-00至L201YS-03DQ-23系列图纸要求,设备主要图号:L201YS-03DQ-06,UPS所有设备和相关控制系统由设备厂家成套提供,电源UPSl和电源UPS2之间切换由UPS厂家配套提供,配套提供UPS电源检修时与市电的切换装置,满足UPS检修维护需求,UPS检修或故障时,可以通过旁路电源供电,能满足新建操作室中DCS和SIS系统的应急需求(单台UPS全负荷应急供电不低于30min)o7 .低压配电柜动力配电柜:型号:仿GGD2规格:800X800X220Omm(宽X深义高)IP40色标:RAL7035动力厂2023年8月22日
