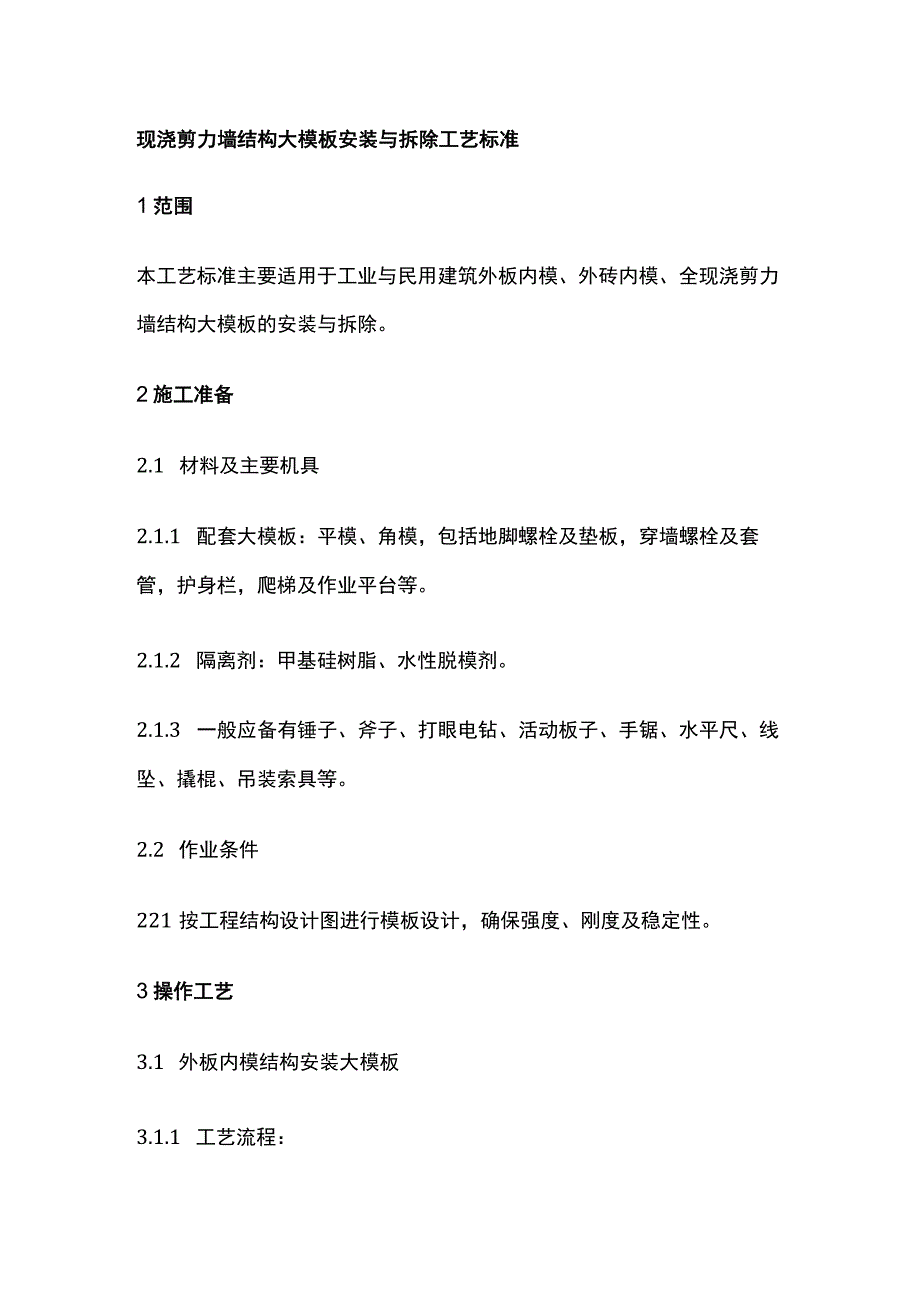

1、现浇剪力墙结构大模板安装与拆除工艺标准1范围本工艺标准主要适用于工业与民用建筑外板内模、外砖内模、全现浇剪力墙结构大模板的安装与拆除。2施工准备2.1 材料及主要机具2.1.1 配套大模板：平模、角模，包括地脚螺栓及垫板，穿墙螺栓及套管，护身栏，爬梯及作业平台等。2.1.2 隔离剂：甲基硅树脂、水性脱模剂。2.1.3 一般应备有锤子、斧子、打眼电钻、活动板子、手锯、水平尺、线坠、撬棍、吊装索具等。2.2 作业条件221按工程结构设计图进行模板设计，确保强度、刚度及稳定性。3操作工艺3.1 外板内模结构安装大模板3.1.1 工艺流程：准备工作一安正号模板T安装外墙板一安反号模板一固定模板上口一预
2、检3.1.2 按照先横墙后纵墙的安装顺序，将一个流水段的正号模板用塔吊按JI项序吊至安装位置初步就位，用撬棍按墙位线调整模板位置，对称调整模板的一对地脚螺栓或斜杆螺栓。用托线板测垂直校正标高，使模板的垂直度、水平度、标高符合设计要求，立即拧紧螺栓。3.1.3 安装外墙板，用花篮螺栓或卡具将上下端拉结固定。3.1.4 合模前检查钢筋、水电预埋管件、门窗洞口模板、穿墙套管是否遗漏，位置是否准确，安装是否牢固，是否削弱断面过多等，合反号模板前将墙内杂物清理干净。3.1.5 安装反号模板，经校正垂直后，用穿墙螺栓将两块模板锁紧。3.1.6 正反模板安装完后，检查角模与墙模，模板与楼板，楼梯间墙面间隙必
3、须严密，防止有漏浆、错台现象。检查每道墙上口是否平直，用扣件或螺栓将两块模板上口固定。办完模板工程预检验收，方准浇筑混凝土。3.2 外砖内模结构安装大模板：3.2.1 工艺流程：外墙砌砖一安装正、反号大模板一安装角模一预检3.2.2 外墙砌砖：先砌完外砖墙，在内外墙连接处留出组合柱槎及拉结筋。3.2.3 安装正反号大模板，其方法与外板内模结构相同。3.2.4 在混凝土内外墙交接处安装角模，为防止浇内墙混凝土时组合柱处外砖墙鼓胀，应在砖墙外加竖向5cm厚木板及横向加固带，通过处内墙钢模拉结，增加砖墙刚度。3.3 全现浇结构安装大模板：3.3.1 工艺流程：准备工作一挂外架子一安内横墙模板-安内纵
4、墙模板一安堵头模板一一安外墙内侧模板T合模前钢筋隐检一安外墙夕M则模板T预检3.3.2 在下层外墙混凝土强度不低于7.5MPa时，利用下一层外墙螺栓孔挂金属三角平台架。3.3.3 安装内横墙、内纵墙模板（安装方法与外板内模结构的大模板安装相同）。3.3.4 在内墙模板的外端头安装活动堵头模板，它可以用木板或用铁板根据墙厚制作，模板要严密，防止浇筑内墙混凝土时，混凝土从外端头部位流出。3.3.5 先安装外墙内侧模板，按楼板上的位置线将大模板就位找正,然后安装门窗洞口模板。3.3.6 合模板前将钢筋、水电等预埋管件进行隐检。3.3.7 安装外墙外侧模板，模板放在金属三角平台架，将模板就位，穿螺栓紧
5、固校正，注意施工缝模板的连接处必须严密、牢固可靠，防止出现错台和漏浆现象。3.4 拆除大模板3.4.1 在常温条件下，墙体混凝土强度必须达IMPa,冬期施工外板内模结构、外砖内模结构，墙体混凝土强度4Mpa才准拆模，全现浇结构外墙混凝土强度在7.5Mpa,内墙混凝土强度在4Mpa才准拆模，拆模时应以同条件养护试块抗压强度为准。3.4.2 拆除模板顺序与安装模板顺序相反,先拆纵墙模板后拆横墙模板,首先拆下穿墙螺栓，再松开地脚螺栓，使模板向后倾斜与墙体脱开。如果模板与混凝土墙面吸附或粘结不能离开时，可用撬棍撬动模板下口，不得在墙上口撬模板，或用大锤砸模板，应保证拆模时不晃动混凝土墙体，尤其拆门窗洞
6、模板时不能用大锤砸模板。3.4.3 拆除全现浇结构模板时应先拆外墙外侧模板再拆除内侧模板。3.4.4 清除模板平台上的杂物，检查模板是否有钩挂兜绊的地方，调整塔臂至被拆除的模板上方，将模板吊出。3.4.5 大模板吊至存放地点时，必须一次放稳，保持自稳角为75度一80度，及时进行板面清理，涂刷隔离剂，防止粘连灰浆。3.4.6 大模板应定期进行检查与维修，保证使用质量。4质量标准4.1 保证项目：模板及其支架必须具有足够的强度、刚度、稳定性。其支架的支承部分应有足够支承面积。4.2 基本项目：大模板的下口及大模板与角模接缝处要严实，不得漏浆。模板接缝处，接缝的最大宽度不应超过规定，模板与混凝土的接
7、触面应清理干净。4.3 允许偏差项目见表4-4。现浇剪力墙结构大模板允许偏差表4-4项目允许偏差(mm)检验方法多层大模高层大模墙、轴线位移53尺量检查标高55用水准仪或拉线和尺量检查墙、截面尺寸22尺量检查每层垂SJ用2m托线板检查相邻两板表面高低差22用直尺和尺量检查表面平整度22用2m靠尺和楔形塞尺检查预埋钢板中心线位移33拉线和尺量检查预埋管、预留孔中心线位移3预埋螺栓中心线位移22外露长度+100+100预留洞中心线位移10截面内部尺寸+100+1005成品保护5.1 保持大模板本身的整洁及配套设备零件的齐全，吊运应防止碰撞墙体，堆放合理，保持板面不变形。冬期施工时大模板背面的保温措
8、施应保持完好。5.2 大模板吊运就位时要平稳、准确，不得碰砸楼板及其他已施工完的部位，不得兜挂钢筋。用撬棍调整大模板时，要注意保护模板下面的砂浆找平层。5.3 拆除模板时按程序进行，禁止用大锤敲击，防止混凝土墙面及门窗洞口等处出现裂纹。5.4 模板与墙面粘结时，禁止用塔吊吊拉模板，防止将墙面拉裂。5.5 冬期施工防止混凝土受冻，当混凝土达到规范规定拆模强度后方准拆模，否则会影响混凝土质量。6应注意的质量问题6.1 墙身超厚：墙身放线时误差过大，模板就位调整不认真，穿墙螺栓没有全部穿齐、拧紧。6.2 墙体上口过大：支模时上口卡具没有按设计要求尺寸卡紧。6.3 混凝土墙体表面粘连：由于模板清理不好，涂刷隔离剂不匀，拆模过早所造成。6.4 角模与大模板缝隙过大跑浆：模板拼装时缝隙过大，连接固定措施不牢靠，应加强检查，及时处理。6.5 角模入墙过深：支模时角模与大模板连接凹入过多或不牢固。应改进角模支模方法。6.6 门窗洞口混凝土变形：门窗洞口模板的组装及与大模板的固定不牢固。必须认真进行洞口模板设计，能够保证尺寸，便于装拆。6.7 严格控制模板上口标高。7质量记录本工艺标准应具有以下质量记录：7.1 模板分项工程预检记录。7.2 模板分项工程质量评定资料。
