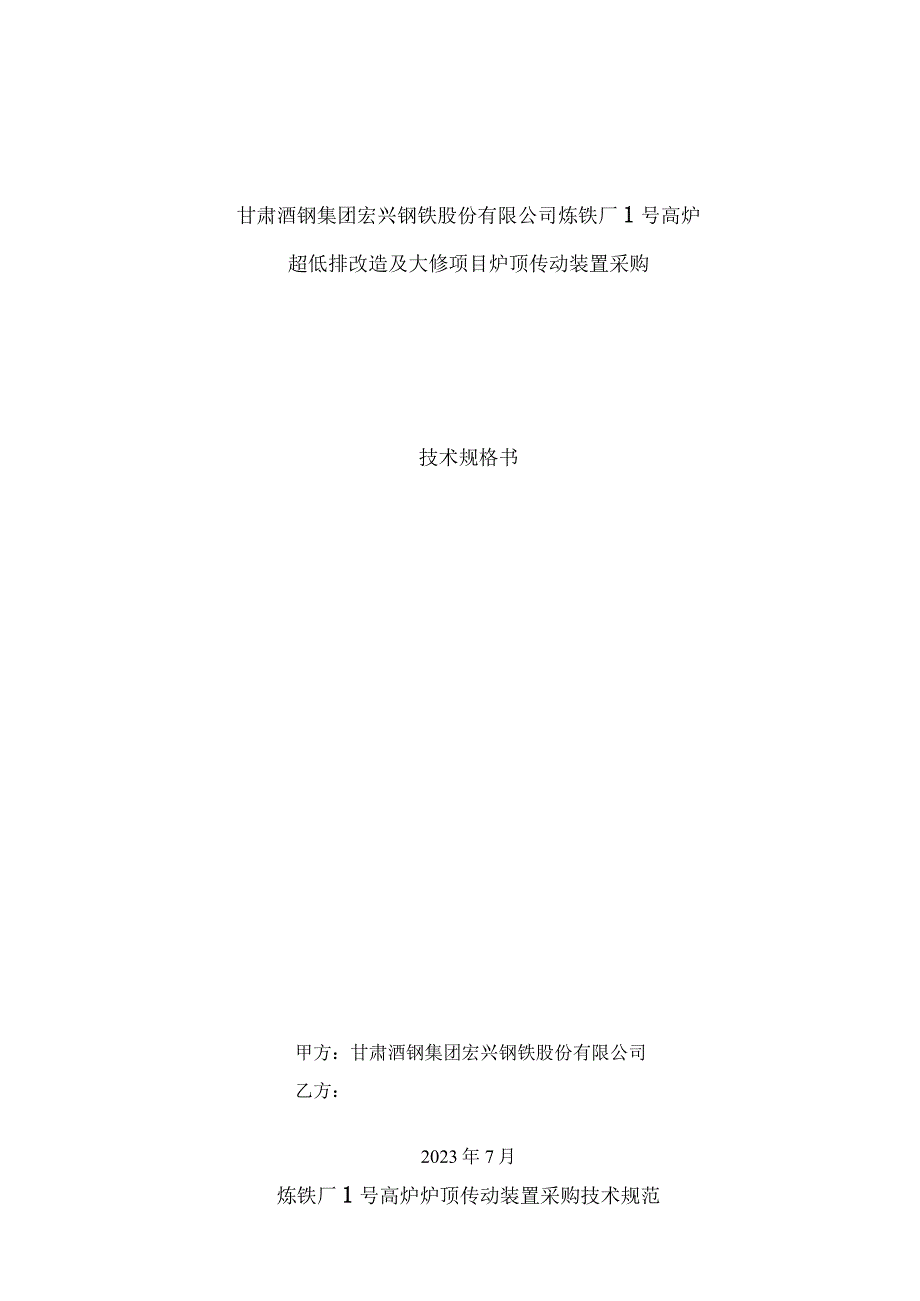

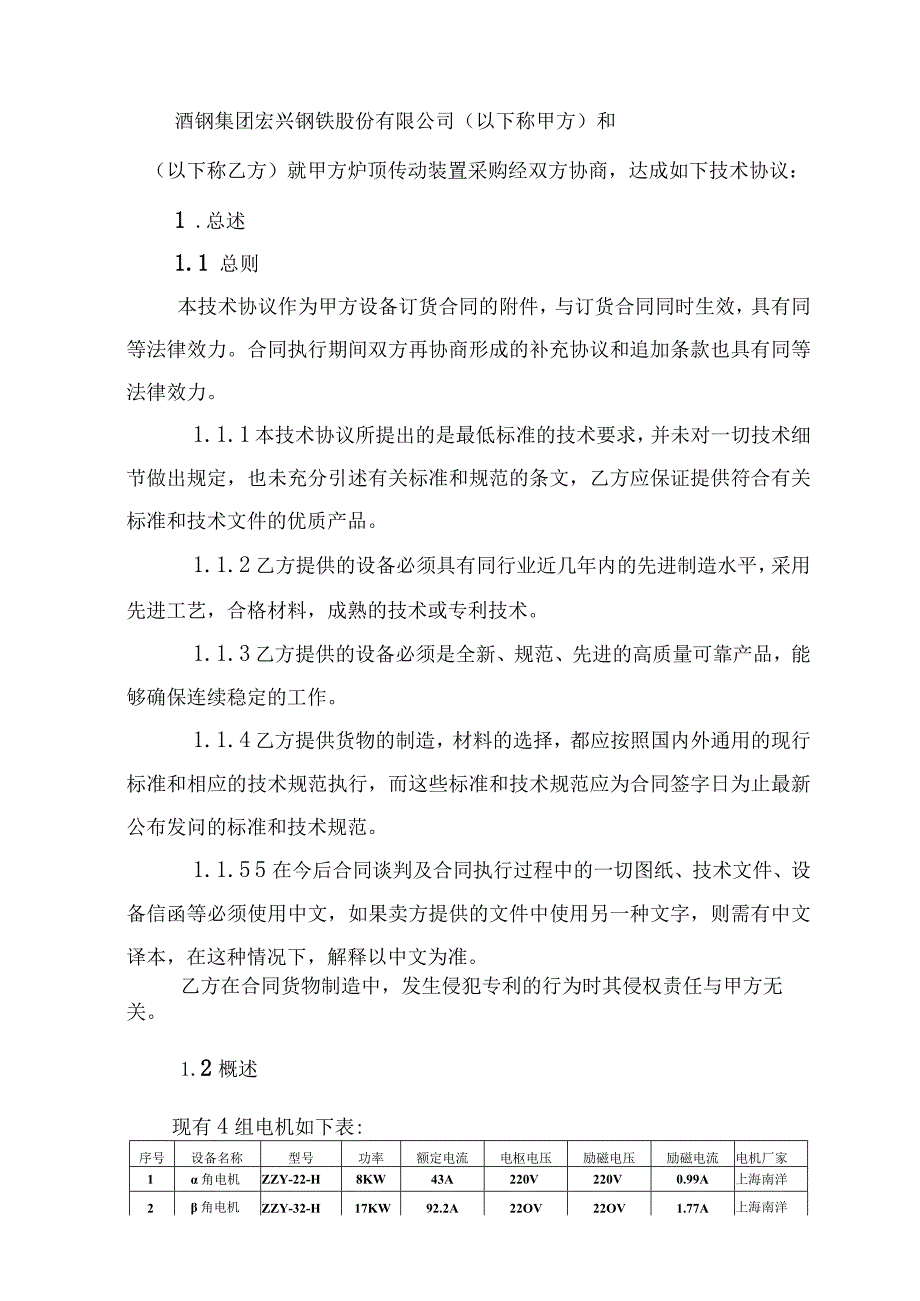

1、甘肃酒钢集团宏兴钢铁股份有限公司炼铁厂1号高炉超低排改造及大修项目炉顶传动装置采购技术规格书甲方：甘肃酒钢集团宏兴钢铁股份有限公司乙方：2023年7月炼铁厂1号高炉炉顶传动装置采购技术规范酒钢集团宏兴钢铁股份有限公司（以下称甲方）和（以下称乙方）就甲方炉顶传动装置采购经双方协商，达成如下技术协议：1 .总述1.1 总则本技术协议作为甲方设备订货合同的附件，与订货合同同时生效，具有同等法律效力。合同执行期间双方再协商形成的补充协议和追加条款也具有同等法律效力。1.1.1 本技术协议所提出的是最低标准的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合有关标
2、准和技术文件的优质产品。1.1.2 乙方提供的设备必须具有同行业近几年内的先进制造水平，采用先进工艺，合格材料，成熟的技术或专利技术。1.1.3 乙方提供的设备必须是全新、规范、先进的高质量可靠产品，能够确保连续稳定的工作。1.1.4 乙方提供货物的制造，材料的选择，都应按照国内外通用的现行标准和相应的技术规范执行，而这些标准和技术规范应为合同签字日为止最新公布发问的标准和技术规范。1.1.5 5在今后合同谈判及合同执行过程中的一切图纸、技术文件、设备信函等必须使用中文，如果卖方提供的文件中使用另一种文字，则需有中文译本，在这种情况下，解释以中文为准。乙方在合同货物制造中，发生侵犯专利的行为时

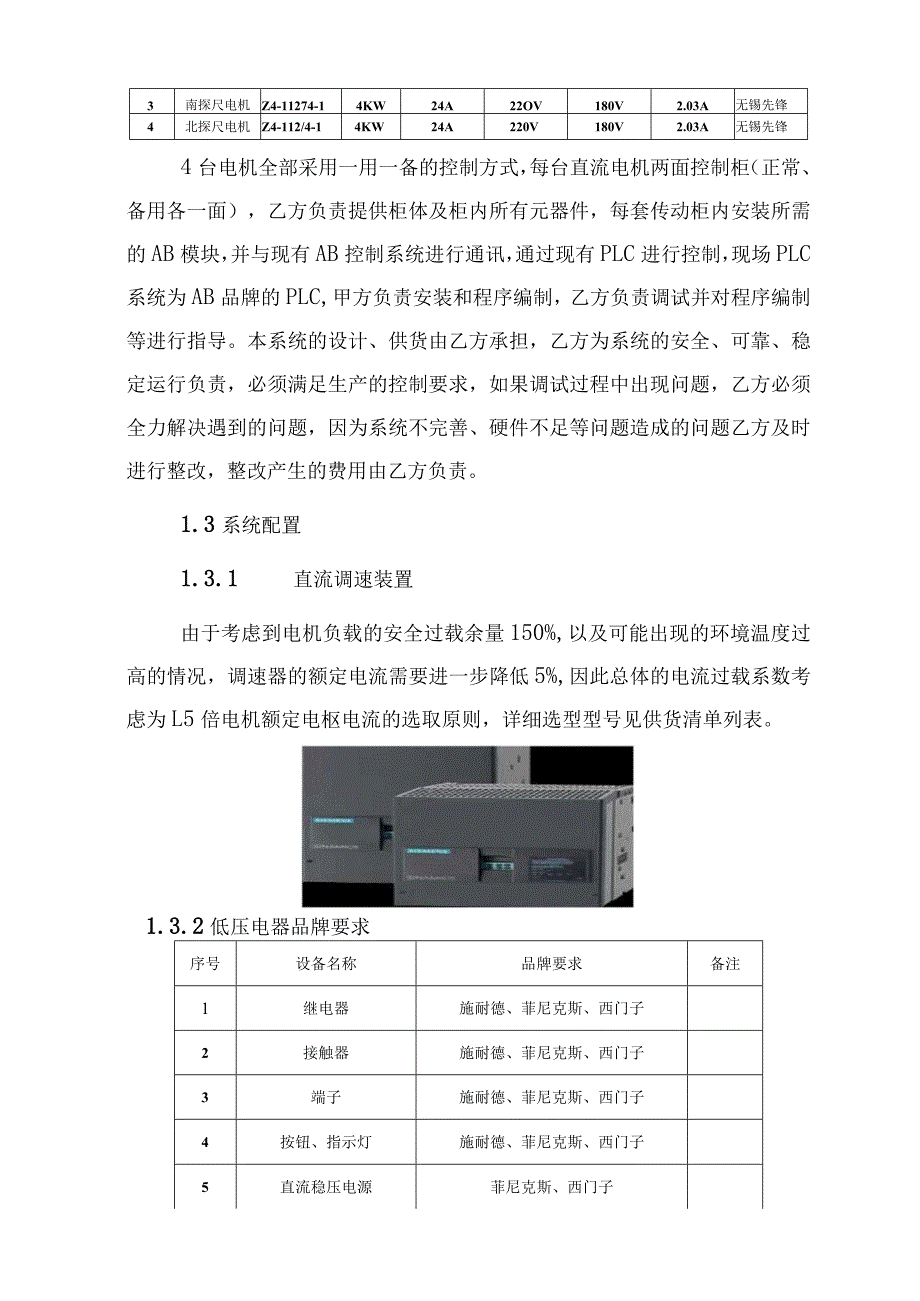

3、其侵权责任与甲方无关。1.2概述现有4组电机如下表:序号设备名称型号功率额定电流电枢电压励磁电压励磁电流电机厂家1角电机ZZY-22-H8KW43A220V220V0.99A上海南洋2角电机ZZY-32-H17KW92.2A22OV22OV1.77A上海南洋3南探尺电机Z4-11274-14KW24A22OV180V2.03A无锡先锋4北探尺电机Z4-112/4-14KW24A220V180V2.03A无锡先锋4台电机全部采用一用一备的控制方式，每台直流电机两面控制柜（正常、备用各一面），乙方负责提供柜体及柜内所有元器件，每套传动柜内安装所需的AB模块，并与现有AB控制系统进行通讯，通过现有P
4、LC进行控制，现场PLC系统为AB品牌的PLC,甲方负责安装和程序编制，乙方负责调试并对程序编制等进行指导。本系统的设计、供货由乙方承担，乙方为系统的安全、可靠、稳定运行负责，必须满足生产的控制要求，如果调试过程中出现问题，乙方必须全力解决遇到的问题，因为系统不完善、硬件不足等问题造成的问题乙方及时进行整改，整改产生的费用由乙方负责。1.3系统配置1.3.1 直流调速装置由于考虑到电机负载的安全过载余量150%,以及可能出现的环境温度过高的情况，调速器的额定电流需要进一步降低5%,因此总体的电流过载系数考虑为L5倍电机额定电枢电流的选取原则，详细选型型号见供货清单列表。1.3.2低压电器品牌要
5、求序号设备名称品牌要求备注1继电器施耐德、菲尼克斯、西门子2接触器施耐德、菲尼克斯、西门子3端子施耐德、菲尼克斯、西门子4按钮、指示灯施耐德、菲尼克斯、西门子5直流稳压电源菲尼克斯、西门子6柜内PLC模块AB7直流调速装置西门子本次供货范围内的其它材料、备件均选用国际、国内一流品牌的产品。2设计条件和环境条件2.1 地理位置工程建设位置地处甘肃河西走廊中部、万里长城西端的嘉峪关市，东经9817,、北纬39。47f,东临河西重镇酒泉市，西临玉门市，南倚祁连山，与肃南峪固族自治县接壤，北与金塔县和内蒙古额济纳旗相连接，交通便利。工程在嘉峪关酒钢本部冶金厂区，还建罐库区位于七号高炉东侧，厂区18#路
6、以北，新21#路以东，8万立煤气柜以西，原有炼铁泡渣池区域，周边为现有运输部炼铁站铁路运输线，东南侧为5、6号高炉水渣池，区域现状为闲置泡渣池,标高范围1634.30m-1636.90m之间。2.2 自然条件2.2.1气象属温带大陆性荒漠气候，年均气温在6.77.7之间，年日照8000小时。自然降水量年平均85.3毫米,蒸发量2149毫米。全年无霜期130天左右。厂区所在地区为雨量小、蒸发大、温差大、多风沙的内陆干旱气候。2.2.2气温最高温度：38.4最低温度:-31.6夏季最高平均温度：28.4冬季最低平均温度：T5.6C日最大温差：14C年平均温度：7.3冬季采暖室外计算温度：T4.5C
7、通风室外计算温度：夏季26冬季-IO0C2.2.3相对湿度相对湿度：46%夏季平均湿度：52%冬季平均湿度：55%2. 2.4降雨量年平均降雨量：85.3mm最大年降雨量：165.7mm小时最大降雨量:18.5mm年平均降雨天数：41.3天2.25风速、风向最大风速：34ms夏季平均风速：2.3ms冬季平均风速：2.lms常年主导风向：西北风夏季主导风向：东南风2.2.6冻土历年平均冻土深度1.08m,最大冻土深度1.17m,最小冻土深度0.83m,土壤冻结温度-26,解冻期约需1个月，最大积雪厚度0.14m。一般从10月中旬开始出现夜冻日消现象,11月下旬进入稳定冻结期。0.05-0.Im土
8、层解冻期平均为3月上旬，最早2月下旬，最晚3月下旬。2.2.7气压平均气压85.3kPa,冬季最大气压力85.6kPa(642mmHg),夏季最大气压力84.7kPa(635mmHg)o2.2.8基本风压和雪压酒钢冶金厂区年最大积雪量14Onlm,50年一遇风压和雪压分别为0.55kN/m2、0.30kNm2o2.2.9空气密度夏季P=1.0043kgm3,冬季P=1.0133kgm3o2.2.10其它地下水位：TOOnI以下土壤电阻率:3000m乙方提供的产品必须充分考虑气候条件和自然环境，满足环境要求。2 .3建设场地地质构造简单，岩层单一，自地表起为第四纪冲积而成的卵石层，厚度大于100
9、m,卵石主要由沉积岩碎块组成，成亚圆形,一般粒径为3070mm,最大量为18Omnb碎石坚固，空隙充填中密一密实的中砂约30%；混少量漂石，卵石堆放致密，且多被钙制胶结，处于半胶结一胶结状态，地下水位埋深在100m以下。因地基土壤是孔隙为砂所充填的卵石，因此，土壤的物理力学性能较好，地基承载能力：500KPa,渗透性能好。嘉峪关附近有断层通过，该断层自黑山经嘉峪关城楼东侧、兰新铁路线，东南至文殊山，全长38km。地震烈度：8度(0.20g)o3 .4使用条件电气设备满足除气象、建设场地条件外，还应满足海拔高度2000m地震裂度8度、污秽等级：3级、地面承载力60t/m2、环境温度-35。C+4
10、5。C等要求。3.供货范围及主要材料清单3.1 供货范围及要求涉及的供货、服务范围主要包含如下：3.1.1 控制柜及柜内所有元件；3.L2所有控制柜及元器件的成套集成、供货(包括PLC模块)；3.L3程序编制、接线指导；3.1.4本次采购设备的图纸设计、驱动装置参数设置及系统调试。3.1.5所用的直流调速装置所有功能必须免费终生开放，不能存在授权到期功能无法使用的问题，一次购买必须终生使用。乙方对整个系统的稳定性、可靠性负责。3.1.6提供电机电流的模拟量4-2OmA信号接口，供甲方集中控制系统采集电机运行电流信号，柜体上也需要显示电枢电流、电枢电压、励磁电流等参数。所用的仪表必须经过第三方校
11、检，出具校准证书，张贴校检标签，校检涉及的费用由乙方负责。3.L7柜门锁使用机械弹跳锁。3.L8控制柜应有坚固、耐久、清晰的铭牌，采用银光拉丝专用标签打印粘贴，字体为黑色中宋加粗。规格为长：宽二L6：1（尺寸为mmXmm）,厚度为LOmm。标牌的最小尺寸为30mX100rnm,厚度为L5mm,标牌内容应与单线图和图纸一致。安装在柜内的每个设备、每根导线、每块端子板及每个指示和操作元件应用不易脱落的标牌标记，所有文字符号应与甲方确认的图纸上的文字符号一致。柜眉中央为配电柜编号和名称（柜前、柜后两面均要有配电柜编号和名称），顺序与设计图纸保持一致。控制柜按照规则双重编号。柜子的接线必须全部使用线鼻
12、子进行连接。材质：车贴纸颜色及要求：白底红字（宋体）贴纸大小：柜眉长X柜眉宽）（此要求为最基本要求，必须满足相关的规范要求，只能满足或者高于该标准）3.L9B角电机传动装置控制柜必须由通风风扇。3.1.10乙方必须对系统的完整性和可靠性负责，针对传动柜，甲方只负责提供相应的电源，为完成传动系统的控制功能，所用到的元器件及材料均由乙方负责，本协议的供货范围包括但不限于所列内容，乙方必须保证系统的可靠、稳定运行，实现控制功能，如有缺失，乙方免费提供。传动柜外部电缆（网络电缆以及传动柜至驱动电机之间的动力电缆）由甲方负责，乙方负责指导接线。3. 2以下材料、设备或施工项目不在本项目的供货范围3.1.
13、 1现场柜体就位、安装（乙方必须提供所有连接螺丝等控制柜的附件，施工由甲方负责）3.2. 2非柜内部的其他现场设备或元件（如传感器、接近开关、电机等）；3.3. 3柜子的电源供电电缆以及柜子至现场的电缆（包括电缆敷设）；3 .2.4安装设备所需的叉车器械；3.2.5原控制系统的拆除、新控制柜的就位等施工工作。供货清单序号名称规格型号描述尺寸数量1（X角电机传动装置6RA8025-6DV62-0AA0-Z;包含AB模块，进线电抗器，柜内附件等产品。800*800*220Omm220角电机传动装置6RA80312DV62-0AA0-Z;包含AB模块，进线电抗器，柜内附件等产品。800*800*22
14、0Omm23南（北）探尺电机传动装置6RA8018-6DV62-0AA0-Z;包含AB模块，进线电抗器，柜内附件等产品。800*800*220Omm44.安装调试4.1乙方在中标、货物到达甲方现场，接到甲方的安装要求后5天内到达甲方现场。4. 2旧柜体的拆除与新柜体的安装由甲方负责。安装完毕乙方安排西门子专业技术人员对传动系统进行调试，并应对甲方的技术人员进行技术培训，让其掌握传动的正常维护，并提供相关资料，至少包括如下内容：1.1.1 2.1传动的技术方案及其说明。1.1.2 传动的技术参数、容量、型号。1.1.3 传动所配置的基本软件、支持软件、标准功能块和典型组态方案的详细说明。4. 2
15、.4传动的接地要求。4. 2.5传动外型尺寸及环境通风要求。4. 2.6提供组柜图及安装尺寸。4. 2.7电缆要求及参数类型。4. 2.8直流调速装置安装调试手册（中文版）。4 .3邮寄地址甲方邮寄信息：甘肃省嘉峪关市酒钢宏兴股炼铁厂邮政编码：735100收件人：余高文联系电话：电子邮箱：5 .供货周期供货周期：中标后45天。6 .售后服务设备质保期为调试后一年或者出厂后18个月，先到为准。7 .交货时间及地点7.1交货时间：2023年8月30日前（中标之日起45天，时间先到为主）。7.2交货地点：酒钢库房8.其它7.1本协议一式三份，甲方两份，乙方一份。7.2投标方需要是酒钢交易中心平台西门子合格供应商。7.3投标人必
