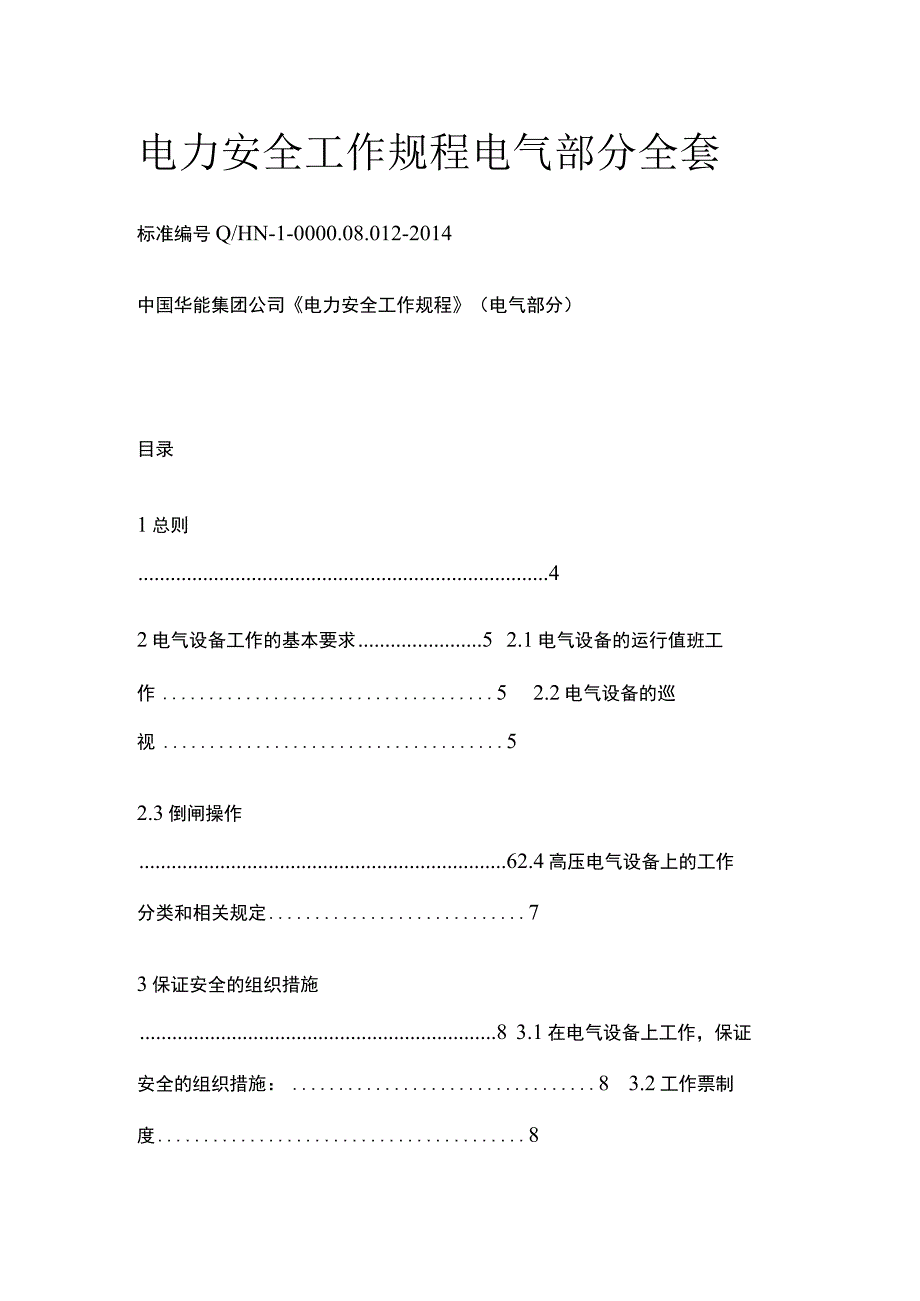

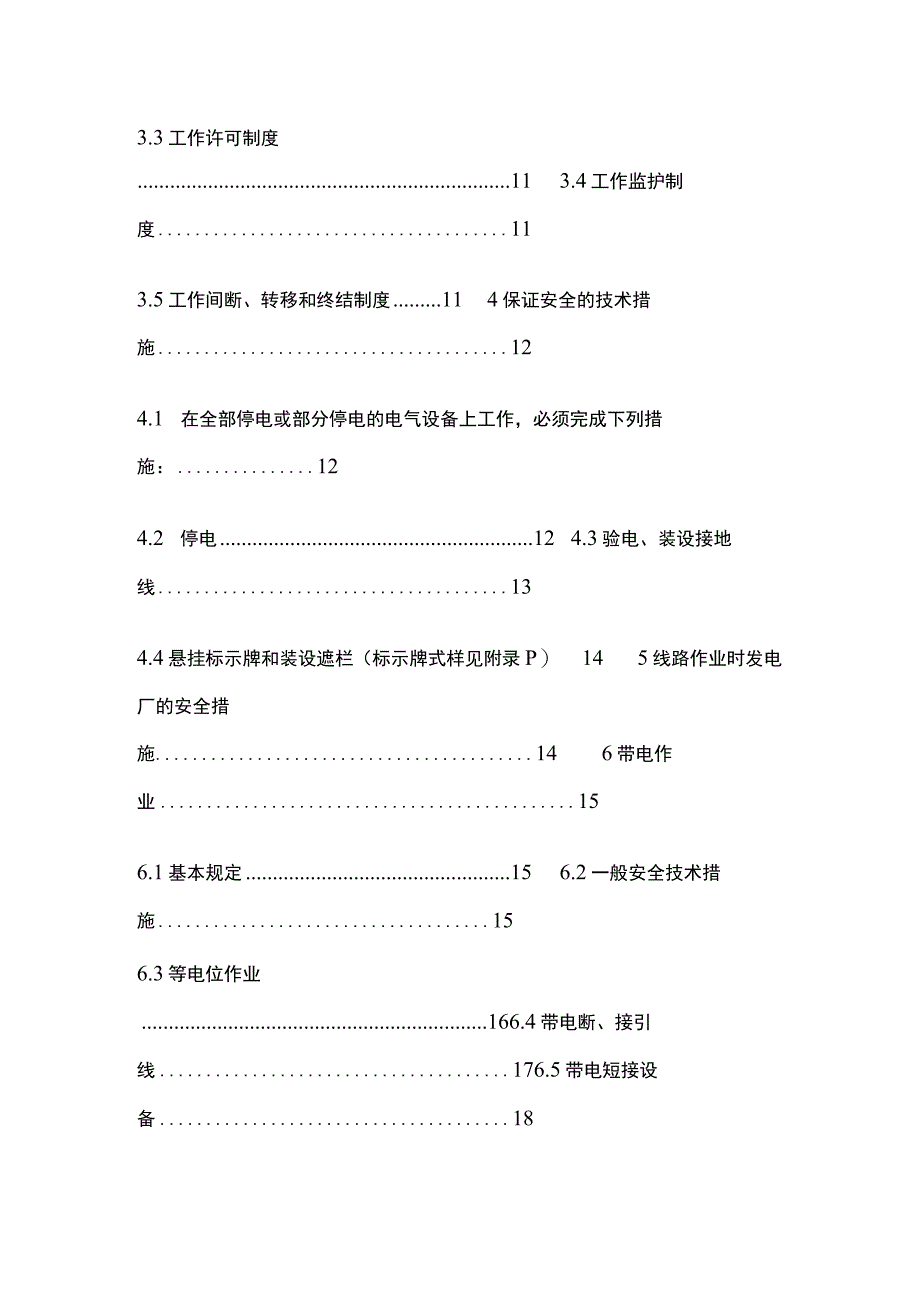

1、电力安全工作规程电气部分全套标准编号Q/HN-1-0000.08.012-2014中国华能集团公司电力安全工作规程（电气部分）目录1总则42电气设备工作的基本要求52.1电气设备的运行值班工作52.2电气设备的巡视52.3倒闸操作62.4高压电气设备上的工作分类和相关规定73保证安全的组织措施83.1在电气设备上工作，保证安全的组织措施：83.2工作票制度83.3工作许可制度113.4工作监护制度113.5工作间断、转移和终结制度114保证安全的技术措施124.1 在全部停电或部分停电的电气设备上工作，必须完成下列措施：124.2 停电124.3验电、装设接地线134.4悬挂标示牌和装设遮栏（

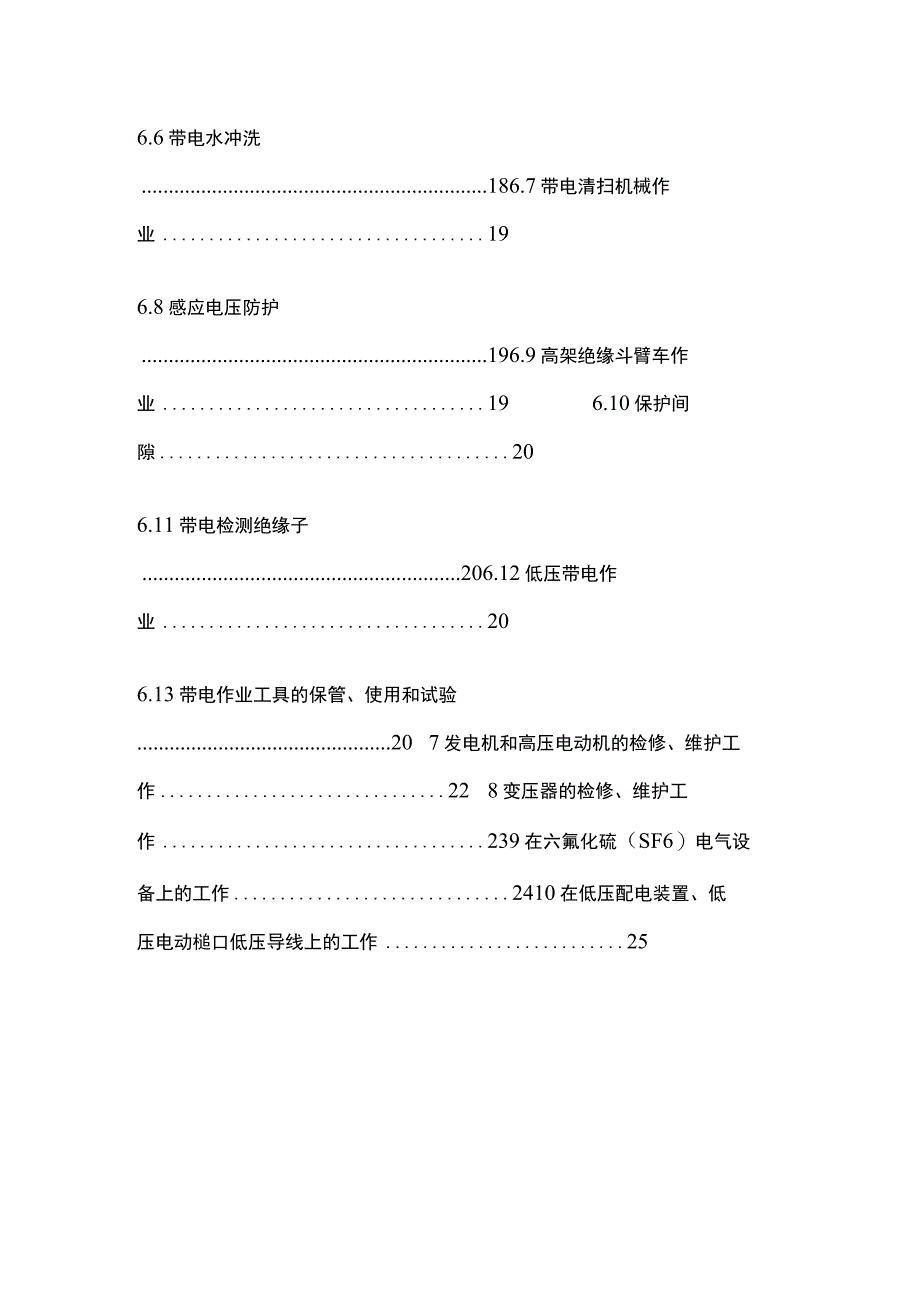

2、标示牌式样见附录P）145线路作业时发电厂的安全措施146带电作业156.1基本规定156.2一般安全技术措施156.3等电位作业166.4带电断、接引线176.5带电短接设备186.6带电水冲洗186.7带电清扫机械作业196.8感应电压防护196.9高架绝缘斗臂车作业196.10保护间隙206.11带电检测绝缘子206.12低压带电作业206.13带电作业工具的保管、使用和试验207发电机和高压电动机的检修、维护工作228变压器的检修、维护工作239在六氟化硫（SF6）电气设备上的工作2410在低压配电装置、低压电动槌口低压导线上的工作2511在继电保护、自动装置、通讯、仪表等二次回路上的
3、工作2512电气试验2612.1 高压试验2612.2 使用携带型仪器的测量工作2712.3使用钳形电流表的测量工作2712.4 使用兆欧表测量绝缘的工作2713电力电缆工作2814其他安全措施29附录A紧急救护法.31附录B常用电气绝缘安全工器具试验一览表40附录C登高安全工具试验一览附录D倒闸操作票格式.43附录E操作票危险点分析预控措施卡44附录F电气工作票格式44附录G外包电气工作票格式.47附录H电气带电作业工作票格式49附录I生产区域工作联系单格式50附录J生产区域外包工作联系单格式51附录K作业危险点（源）辨识预控措施卡52附录L动火作业措施票格式.53附录M特殊作业措施票格式5
4、4附录N继热作业措施票格式.55附录O事故紧急抢修单格式56附录P标示牌式样57附录Q带电作业高架绝缘斗臂车电气试验标准表58附录RSF6新气质量标准59附录S水电厂电气工作票格式.60附录T水电厂外包电气工作票格式.62附录U水电厂电气二次作业措施票格式641总则1.1 为了加强华能集团公司各生产性企业的现场管理，规范各类工作人员的行为，保证人身、电网和设备安全，依据国家有关法律、法规，结合华能集团电力生产的实际情况，制定本规程。1.2 安全生产，人人有责。各级领导必须以身作则，充分发动群众、依靠群众，发挥安全监督机构和群众性安全组织的作用，严格监督本规程的贯彻执行。1.3 各级人员应牢记“
5、安全第一，预防为主，综合治理”的安全生产方针,全面树立“安全就是信誉，安全就是效益，安全就是竞争力”的华能安全理念。1.4 本规程适用于中国华能集团公司系统生产性企业。各级管理人员、生产技术人员、运行人员、检修人员以及本规程涉及到的有关人员均必须认真学习本规程，并严格贯彻执行；光伏发电的电气安全工作执行本规程。各企业可根据现场情况制定补充条款和实施细则，但安全要求不得低于本规程，并经本企业主管生产的副厂长（或总工程师）批准后执行。1.5 本规程适用于在运用中的电气设备上工作的一切人员。所谓运用中的电气设备，指全部带有电压、一部分带有电压或一经操作即带有电压的电气设备。1.6 各级领导人员不应发
6、出违反本规程的命令。工作人员接到违反本规程的命令，应拒绝执行。任何工作人员除自己严格执行本规程外，还应督促周围的人员遵守本规程。如发现有违反本规程者，应立即制止。1.7 作业现场的基本条件1.7.1 作业现场的生产条件、安全设施、作业机具和安全工器具等应符合国家或行业标准规定的要求，安全工器具和劳动防护用品在使用前应确认合格、齐备。1.7.2 现场使用的作业机具和安全工器具等应定期检验合格并符合有关要求。173各主控室、值班室、化验室等经常有人工作的场所及施工车辆上宜配备急救箱，根据生产实际存放相应的急救药品，并指定专人经常检查、补充或更换。1.7.4 作业人员应掌握作业现场和工作岗位存在的危
7、险因素、防范措施及事故应急措施。L8电气工作人员应具备的基本条件1.8.1 经医师鉴定，无妨碍工作的病症（体格检查每两年至少一次）。1.8.2 具备必要的电气知识和业务技能，熟悉电气设备及其系统，且按其岗位和工作性质,熟悉本规程的有关部分,并经考试合格才寺证上岗。1.8.3 具备必要的安全生产知识和技能,学会紧急救护法（见附录A）,特别要掌握触电急救。L9教育和培训1.1.1 电气工作人员应接受相应的安全生产教育和岗位技能培训。192电气工作人员对本规程应每年考试一次。间断电气工作连续三个月以上者，必须重新温习本规程，并经考试合格后，方能恢复工作。1.1.3 新参加电气工作的人员、实习人员和临
8、时参加劳动的人员，应经过安全知识教育并经安规考试合格，方可进入现场随同参加指定的工作，但不得单独工作。1.1.4 外单位参与华能集团公司系统电气工作的人员，应熟悉本规程、并经考试合格，方可参加工作。工作前本企业有关人员应告知现场电气设备接线情况、危险因素、防范措施及事故应急措施。1.10 电气设备分为高压和低压两种：高压电气设备：电压等级在1000V及以上者；低压电气设备：电压等级在IOoOV以下者。1.11 本规程所指的安全用具必须符合附录B、附录C中的要求。2电气设备工作的基本要求2.1 电气设备的运行值班工作2.1.1 运行值班人员必须熟悉电气设备。单独值班人员或运行值班负责人还应有实际
9、工作经验。2.1.2高压电气设备符合下列条件者，可由单人值班：2.1.2.1室内高压设备的隔离室设有安装牢固、高度大于1.7m的遮栏,遮栏通道门加锁；2.1.2.2室内高压断路器的操作机构用墙或金属板与该断路器隔离或装有远方操作机构。单人值班不得单独从事修理工作。2.1.3 不论高压设备带电与否，值班人员不得单独移开或越过遮栏进行工作；若有必要移开遮栏时，必须有监护人在场，并符合表2-1的安全距离。表2-1设备不停电时的安全距离电压等级（kV）安全距离（m）10及以下（13.8）0.7020351.00601101.502203.003304.005005.00注：表中未列电压等级按高一档电压
10、等级安全距离。75OkV数据是按海拔2000m校正，其他等级数据按海拔100Om校正。2.1.4 10、20、35kV户外(内)配电装置的裸露部分在跨越人行过道或作业区时若导电部分对地高度分别小于2.7(2.52.8(2.5)、2.9m(2.6m),该裸露部分两侧和底部应装设护网。2.1.5 户外IOkV及以上高压配电装置场所的行车通道上，应根据表2-2设置行车安全限高标志。表2-2车辆(包括装载物)外廓至无遮栏带电部分之间的安全距离电压等级(kV)3563(66)110220330500750安全距离(m)1.151.401.65(1.75)2.553.254.556.70注：括号内数字为I
11、lOkV中性点不接地系统所使用。750kV数据是按海拔2000米校正，其他等级数据按海拔1000米校正。2.1.6室内母线分段部分、母线交叉部分及部分停电检修易误碰有电设备的，应设有明显标志的永久性隔离挡板(护网)。2.1.7 待用间隔(母线连接排或连接线已经连上母线，但出线或出线设备尚未安装完毕的间隔)应有名称、编号，并列入运行管理范围。其隔离开关操作手柄、网门应加锁。2.2 电气设备的巡视2.2.1 经本企业批准允许单独巡视高压电气设备的人员巡视高压电气设备时，不得进行其他工作，不得移开或越过遮栏。2.2.2 雷雨天气巡视室外高压电气设备时应穿绝缘靴不应使用伞具，不应靠近避雷器和避雷针。火
12、灾、地震、台风、冰雪、洪水、泥石流、沙尘暴等灾害发生时，如需要对电气设备进行巡视时，应制定必要的安全措施，得到电气设备运行单位分管领导批准，并至少两人一组，巡视人员应与派出部门之间保持通信联络。2.2.3 高压电气设备发生接地时，室内人员不得接近故障点4m以内，室外不得接近故障点8m以内。进入上述范围人员必须穿绝缘靴,接触设备的外壳和架构时,应戴绝缘手套。2.2.4 巡视配电装置，进入配电室，必须随手将门关闭；离开时，必须将门锁好。2.2.5 配电室的钥匙至少应有三把，由运行值班人员负责保管，按值移交。一把专供紧急时使用，一把专供运行值班人员使用，其他可以借给许可单独巡视配电设备的人员和工作负
13、责人使用，但必须登记签名，当日交回。2.3 倒闸操作2.3.1 倒闸操作应根据设备分管权限分别由电网调度员或值长（运行值班负责人）发布命令，受令人复诵无误后执行。发布命令应准确、清晰、使用规范的操作术语和设备双重名称（即设备名称和编号）。发令人使用电话发布命令前，应胡口受令人互报单位、姓名，并使用普通话。电网调度员发布命令的全过程（包括复诵命令）和向电网调度员汇报命令执行情况,都要录音并作好记录。操作人员（包括监护人）应了解操作目的和操作顺序，对指令有疑问时应向发令人询问清楚无误后执行。2.3.2 每份操作票只能填写一个操作任务。一个操作任务，系指根据同一个操作命令，且为了相同的操作目的而进行
14、的一系列相互关联并依次进行的倒闸操作过程，其范围可以涉及几个电气连接部分和几个地点。2.3.3 停电操作必须按照断路器一一负荷侧隔离开关母线侧隔离开关的顺序依次操作，送电操作应按与上述相反的顺序进行。严防带负荷拉合隔离开关。2.3.4 为防止误操作,高压电气设备都应安装完善的防误操作闭锁装置,必要时加挂机械锁。防误闭锁装置不得随意退出运行，停用防误闭锁装置应经本企业主管生产的副厂长（或总工程师）批准;紧急情况时，需短时间解除防误闭锁装置进行操作的，必须经当班值长批准，并应按程序尽快投入。单人操作时，严禁解除防误闭锁装置。防误闭锁装置的解锁用具（包括钥匙）应妥善保管，按规定使用，不许乱用。机械锁
15、要一把钥匙开一把锁，钥匙要编号并妥善保管。2.3.5 下列项目应填入操作票内:2.3.5.1应拉合的断路器、隔离开关、接地刀闸（装置）。2.352检查拉合后的断路器、隔离开关、接地刀闸（装置）的位置。2.3.53验电，装拆接地线。23.5.4合上（安装）或断开（拆除）控制回路或电压互感器回路的空气开关、熔断器。23.5.5切换保护回路和安全自动装置。23.5.6检验是否确无电压等。2.3.57在进行倒负荷或解、并列操作前后，检查相关电源运行及负荷分配情况。23.5.8进行停送电操作时，在拉、合隔离开关，手车式断路器拉出、推入前，检查断路器确在分闸位置。23.5.9 设备检修后合闸送电前检查送电范围内的接地线已拆除、接地刀闸（装置）已拉开。2.3.5.10为了同一操作目的，且根据调度或值长命令，中间必须进行间断操作时，应在操作项目中专项
