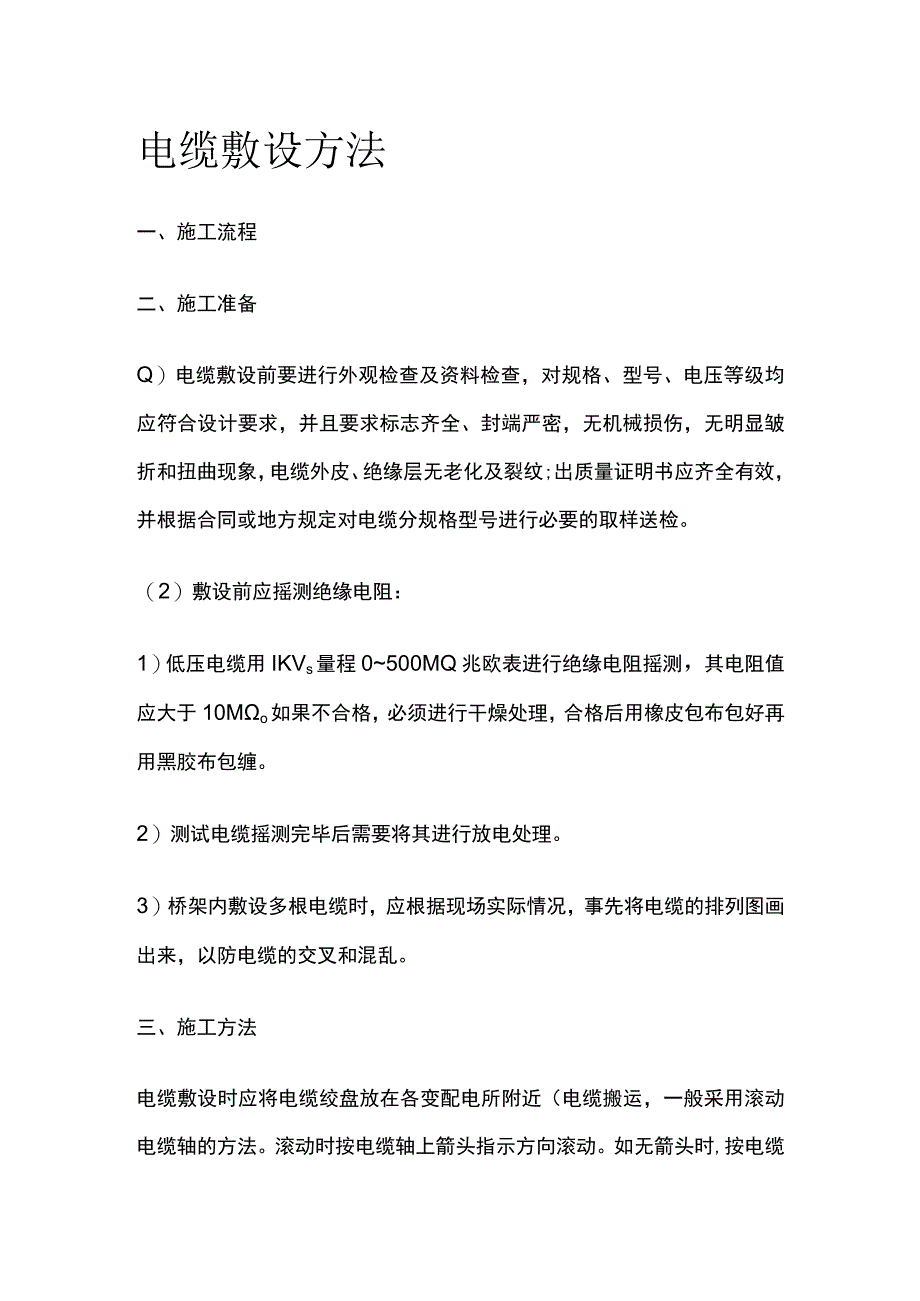

电缆敷设方法.docx_第1页
第1页 / 共4页

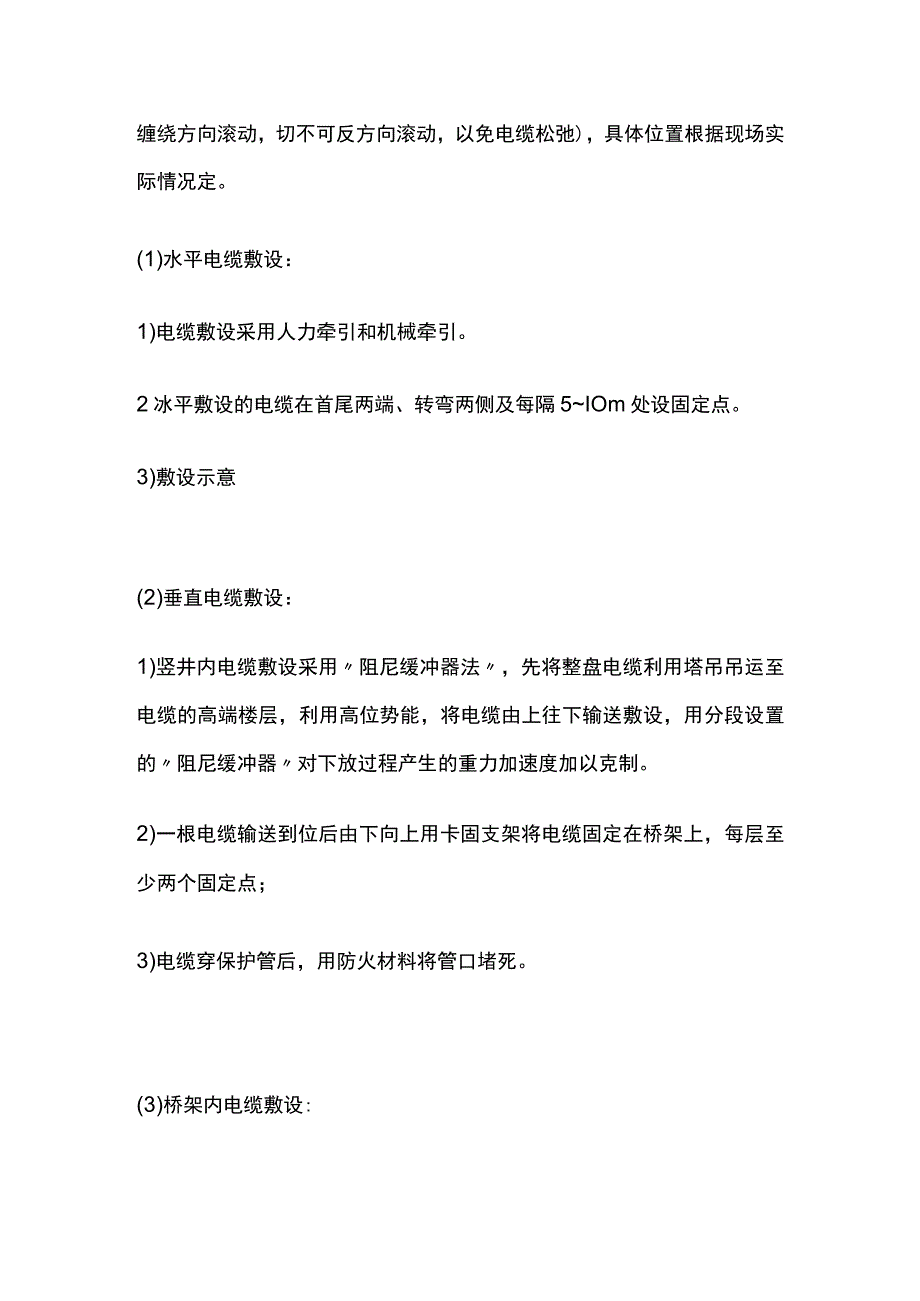

电缆敷设方法.docx_第2页
第2页 / 共4页

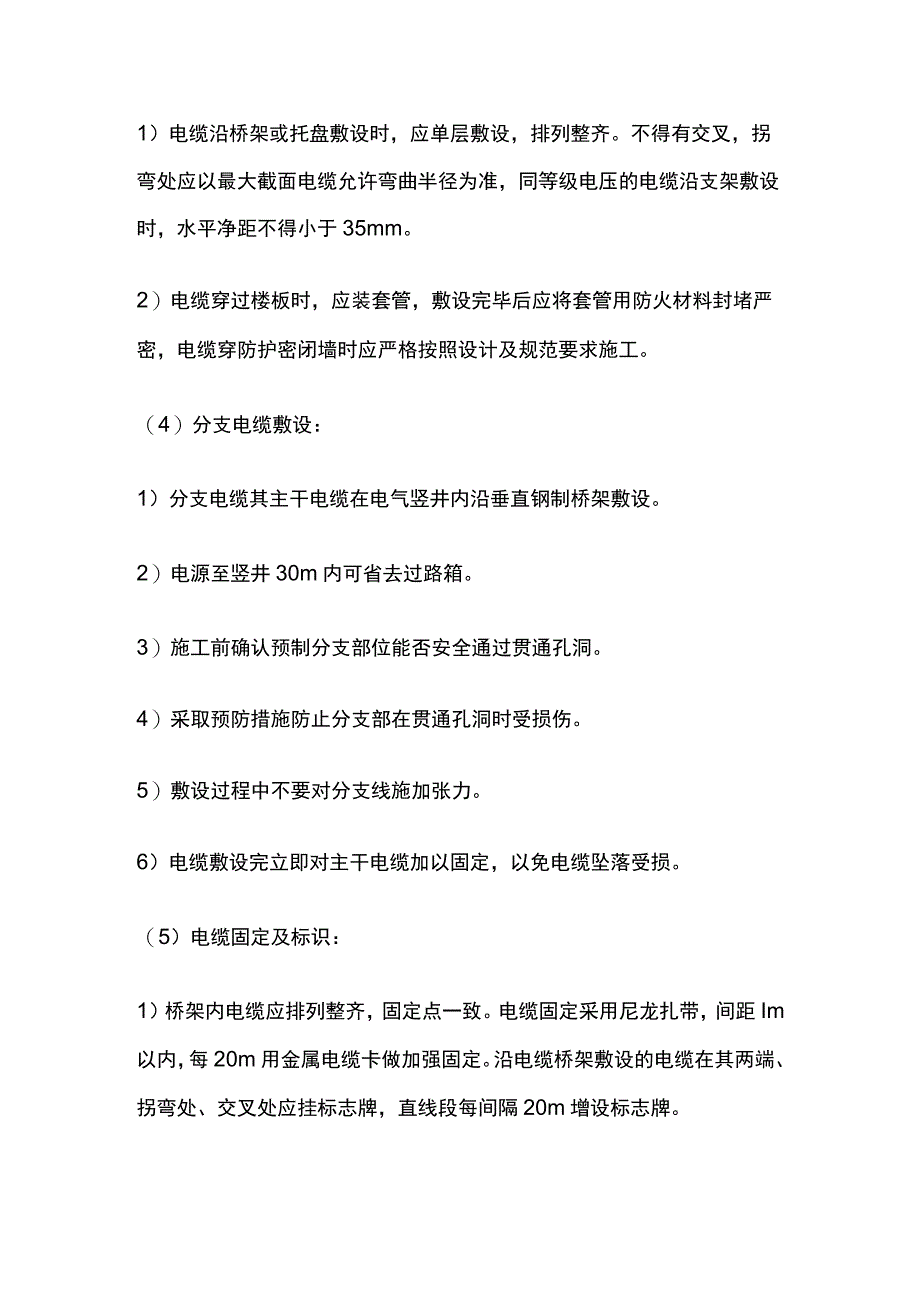

电缆敷设方法.docx_第3页
第3页 / 共4页
电缆敷设方法.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《电缆敷设方法.docx》由会员分享,可在线阅读,更多相关《电缆敷设方法.docx(4页珍藏版)》请在第壹文秘上搜索。

1、电缆敷设方法一、施工流程二、施工准备Q)电缆敷设前要进行外观检查及资料检查,对规格、型号、电压等级均应符合设计要求,并且要求标志齐全、封端严密,无机械损伤,无明显皱折和扭曲现象,电缆外皮、绝缘层无老化及裂纹;出质量证明书应齐全有效,并根据合同或地方规定对电缆分规格型号进行必要的取样送检。(2)敷设前应摇测绝缘电阻:1)低压电缆用IKVs量程0500MQ兆欧表进行绝缘电阻摇测,其电阻值应大于10Mo如果不合格,必须进行干燥处理,合格后用橡皮包布包好再用黑胶布包缠。2)测试电缆摇测完毕后需要将其进行放电处理。3)桥架内敷设多根电缆时,应根据现场实际情况,事先将电缆的排列图画出来,以防电缆的交叉和混

2、乱。三、施工方法电缆敷设时应将电缆绞盘放在各变配电所附近(电缆搬运,一般采用滚动电缆轴的方法。滚动时按电缆轴上箭头指示方向滚动。如无箭头时,按电缆缠绕方向滚动,切不可反方向滚动,以免电缆松弛),具体位置根据现场实际情况定。(1)水平电缆敷设:1)电缆敷设采用人力牵引和机械牵引。2冰平敷设的电缆在首尾两端、转弯两侧及每隔5IOm处设固定点。3)敷设示意(2)垂直电缆敷设:1)竖井内电缆敷设采用阻尼缓冲器法,先将整盘电缆利用塔吊吊运至电缆的高端楼层,利用高位势能,将电缆由上往下输送敷设,用分段设置的阻尼缓冲器对下放过程产生的重力加速度加以克制。2)一根电缆输送到位后由下向上用卡固支架将电缆固定在桥

3、架上,每层至少两个固定点;3)电缆穿保护管后,用防火材料将管口堵死。(3)桥架内电缆敷设:1)电缆沿桥架或托盘敷设时,应单层敷设,排列整齐。不得有交叉,拐弯处应以最大截面电缆允许弯曲半径为准,同等级电压的电缆沿支架敷设时,水平净距不得小于35mm。2)电缆穿过楼板时,应装套管,敷设完毕后应将套管用防火材料封堵严密,电缆穿防护密闭墙时应严格按照设计及规范要求施工。(4)分支电缆敷设:1)分支电缆其主干电缆在电气竖井内沿垂直钢制桥架敷设。2)电源至竖井30m内可省去过路箱。3)施工前确认预制分支部位能否安全通过贯通孔洞。4)采取预防措施防止分支部在贯通孔洞时受损伤。5)敷设过程中不要对分支线施加张力。6)电缆敷设完立即对主干电缆加以固定,以免电缆坠落受损。(5)电缆固定及标识:1)桥架内电缆应排列整齐,固定点一致。电缆固定采用尼龙扎带,间距Im以内,每20m用金属电缆卡做加强固定。沿电缆桥架敷设的电缆在其两端、拐弯处、交叉处应挂标志牌,直线段每间隔20m增设标志牌。2)标志牌规格应一致,并有防腐性能,挂设应牢固。标志牌上应注明电缆编号、规格、型号、电压等级及起始位置。(6)绝缘摇测:1)用IkV摇表对电缆重新进行检测,合格后方能进行电缆头的制作,电缆头制作好后即可与空气开关等器具进行连接,连接要牢固紧密。2)电缆通电前要进行绝缘检测,测量数值记录下来并作为技术资料。
