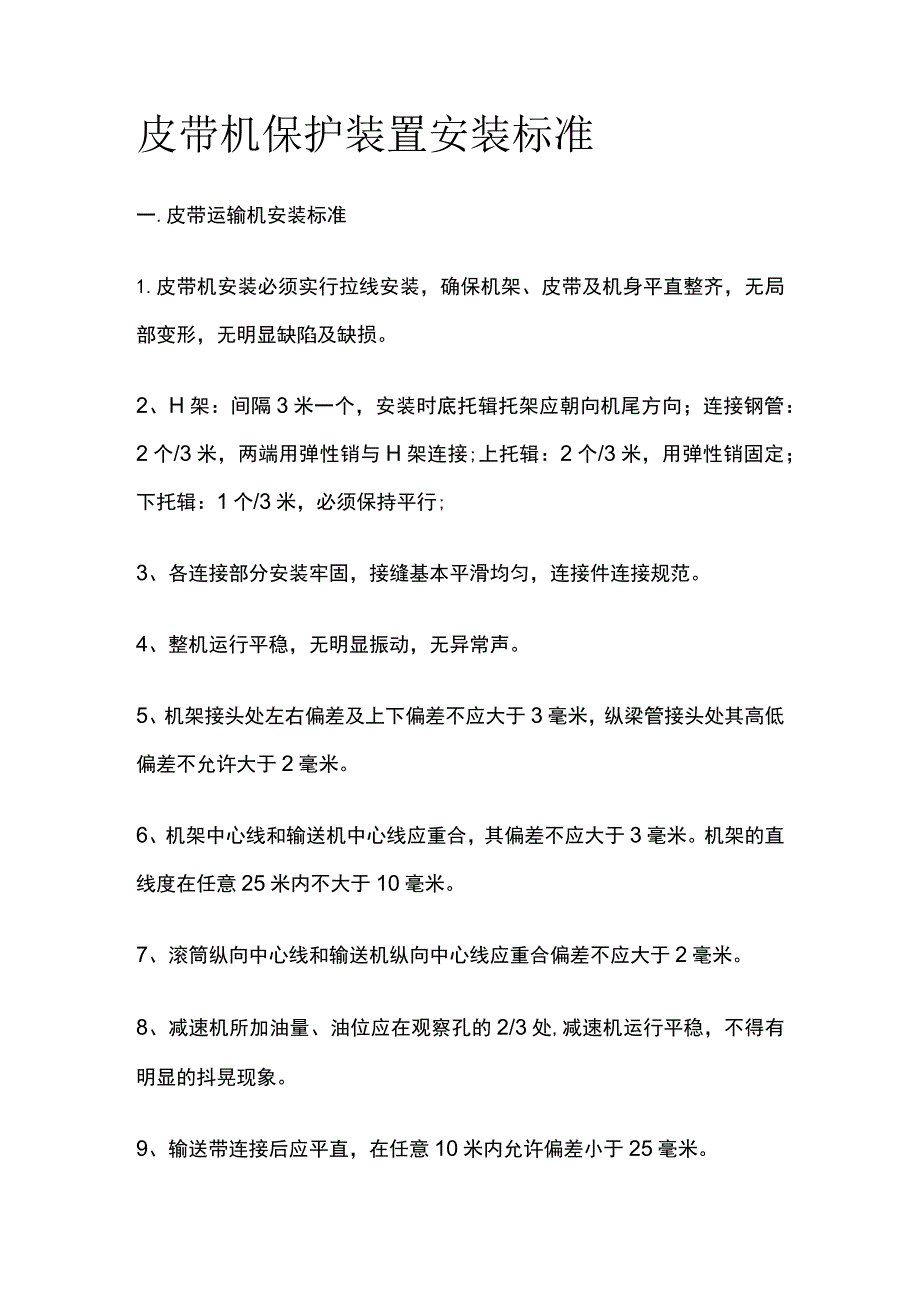

1、皮带机保护装置安装标准一.皮带运输机安装标准1.皮带机安装必须实行拉线安装，确保机架、皮带及机身平直整齐，无局部变形，无明显缺陷及缺损。2、H架：间隔3米一个，安装时底托辑托架应朝向机尾方向；连接钢管：2个/3米，两端用弹性销与H架连接;上托辑：2个/3米，用弹性销固定；下托辑：1个/3米，必须保持平行;3、各连接部分安装牢固，接缝基本平滑均匀，连接件连接规范。4、整机运行平稳，无明显振动，无异常声。5、机架接头处左右偏差及上下偏差不应大于3毫米，纵梁管接头处其高低偏差不允许大于2毫米。6、机架中心线和输送机中心线应重合，其偏差不应大于3毫米。机架的直线度在任意25米内不大于10毫米。7、滚筒

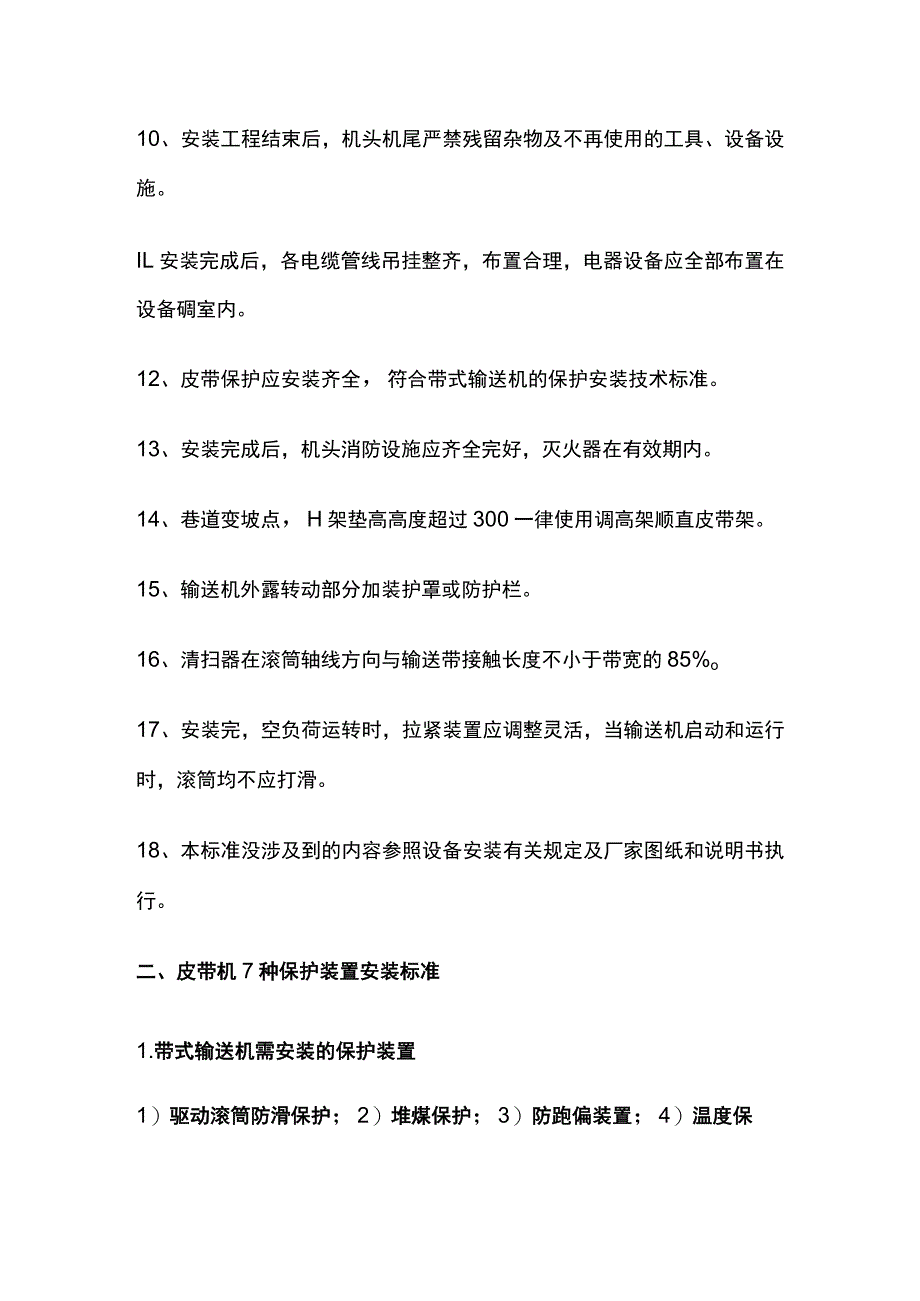

2、纵向中心线和输送机纵向中心线应重合偏差不应大于2毫米。8、减速机所加油量、油位应在观察孔的2/3处,减速机运行平稳，不得有明显的抖晃现象。9、输送带连接后应平直，在任意10米内允许偏差小于25毫米。10、安装工程结束后，机头机尾严禁残留杂物及不再使用的工具、设备设施。IL安装完成后，各电缆管线吊挂整齐，布置合理，电器设备应全部布置在设备碉室内。12、皮带保护应安装齐全，符合带式输送机的保护安装技术标准。13、安装完成后，机头消防设施应齐全完好，灭火器在有效期内。14、巷道变坡点，H架垫高高度超过300一律使用调高架顺直皮带架。15、输送机外露转动部分加装护罩或防护栏。16、清扫器在滚筒轴线方向

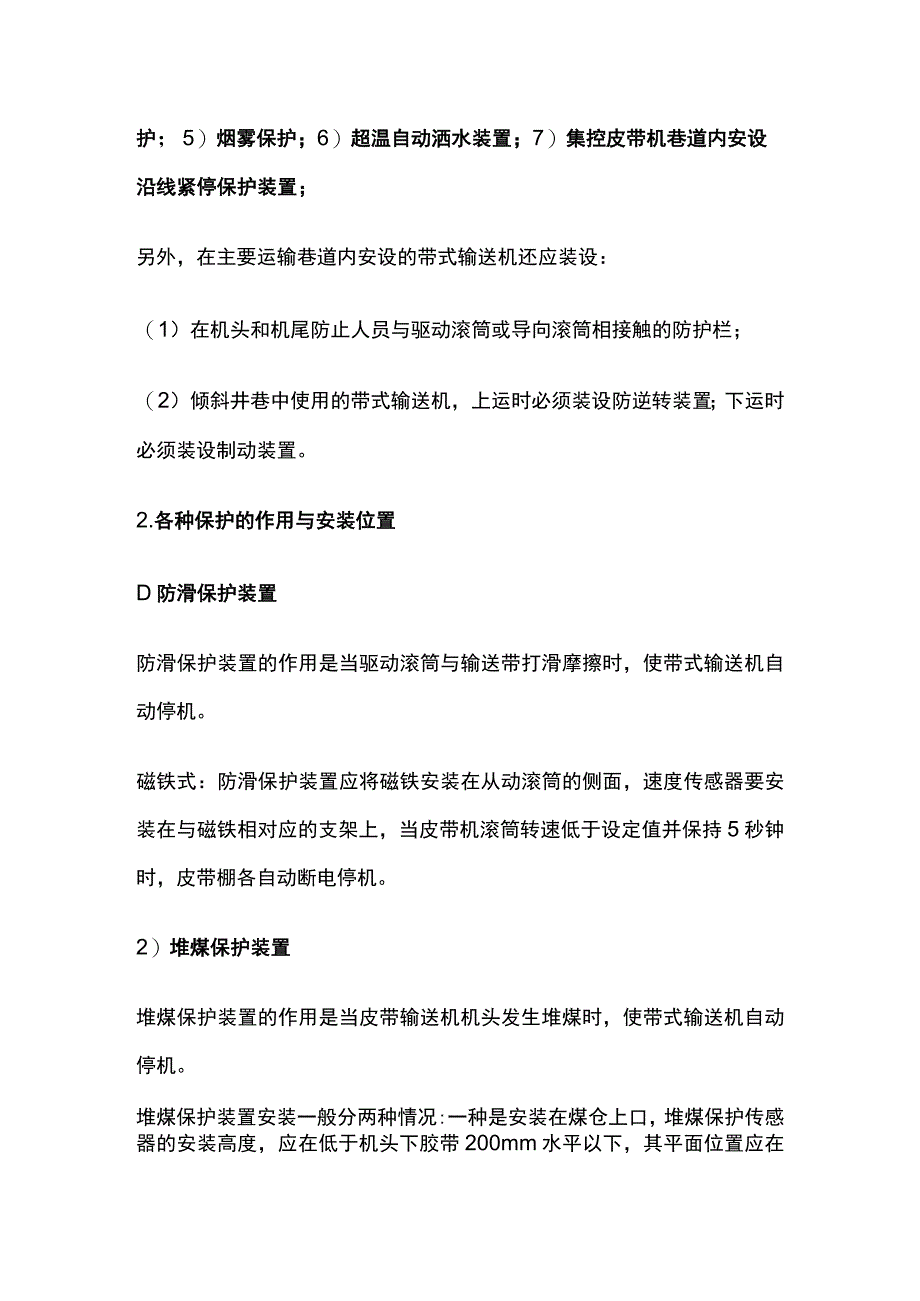

3、与输送带接触长度不小于带宽的85%o17、安装完，空负荷运转时，拉紧装置应调整灵活，当输送机启动和运行时，滚筒均不应打滑。18、本标准没涉及到的内容参照设备安装有关规定及厂家图纸和说明书执行。二、皮带机7种保护装置安装标准1.带式输送机需安装的保护装置1）驱动滚筒防滑保护；2）堆煤保护；3）防跑偏装置；4）温度保护；5）烟雾保护；6）超温自动洒水装置；7）集控皮带机巷道内安设沿线紧停保护装置；另外，在主要运输巷道内安设的带式输送机还应装设：（1）在机头和机尾防止人员与驱动滚筒或导向滚筒相接触的防护栏；（2）倾斜井巷中使用的带式输送机，上运时必须装设防逆转装置；下运时必须装设制动装置。2.各种保
4、护的作用与安装位置D防滑保护装置防滑保护装置的作用是当驱动滚筒与输送带打滑摩擦时，使带式输送机自动停机。磁铁式：防滑保护装置应将磁铁安装在从动滚筒的侧面，速度传感器要安装在与磁铁相对应的支架上，当皮带机滚筒转速低于设定值并保持5秒钟时，皮带棚各自动断电停机。2）堆煤保护装置堆煤保护装置的作用是当皮带输送机机头发生堆煤时，使带式输送机自动停机。堆煤保护装置安装一般分两种情况:一种是安装在煤仓上口，堆煤保护传感器的安装高度，应在低于机头下胶带200mm水平以下，其平面位置应在煤仓口范围之内，当煤堆积触及到堆煤保护探头时，保护器将自动停机报警。另一种是安装在两部带式输送机搭接处，在两部皮带机搭接处堆
5、煤保护传感器的安装高度，应在后部输送机机头滚筒轴线水平以下，其平面位置应在前部胶带机的煤流方向，且距离应在前部胶带机机架侧向200-300mm,当堆煤触及到堆煤保护探头时，保护器将自动停机报警。3)防跑偏保护装置防跑偏保护装置的作用是，在输送带发生跑偏时，使输送带自动纠偏；在严重跑偏时，使输送机自动停机。(1)在用带式输送机在机头和机尾均安装一组跑偏保护传感器，当胶带运输机的胶带发生跑偏时，胶带推动臂式滚动导杆，当偏离夹角大于200mm(允许误差30mm)时，跑偏开关动作，保护器主机开报警，但不造成停机,保护器主机经过5-10s延时后,如胶带仍处于跑偏状态，保护器主机将自动切断电源，实现跑偏保
6、护。(2)带式输送机中间部分每隔30至50米处安装一组防跑偏轮，防跑偏装置应安装在距离槽形托幅外沿50-10Omm范围内，以阻碍皮带跑偏。4)温度保护温度保护实现设备温度过高时实现超温停机。温度保护装置传感器温度整定值为80oCl当温度高于整定值5。C时，保护器自动停机保护。安装在皮带机的主动滚筒附近，温度探头应安设在皮带机的主动滚筒轴承室处，并配接电磁阀以及供水管路。5)烟雾保护和自动洒水装置烟雾保护和自动洒水装置的作用是当输送带在驱动滚筒上打滑，使输送带与驱动滚筒摩擦,温度升高并产生烟雾时,监测温度、烟雾保护装置，发出声光信号，实现自动停机。(1)烟雾保护装置是当带式输送机周围有烟雾生成，并达到一定浓度时，保护器自动发出声光报警，并自动停机。悬挂于皮带机风流下行方向距驱动滚筒5m内的下风口处。(2)自动洒水装置应安装在输送机驱动装置一侧，洒水时能起到对驱动胶带和驱动滚筒同时灭火降温的效果，其水源的阀门应是常开。6)防逆转装置防逆转装置的作用是防止上运的带式输送机发生逆转飞车事故。在用上运带式输送机，必须配备滚柱式逆止保护装置，以及其他有效的定型防逆转装置。7)沿线紧急停车保护装置集控输送机巷道内每隔IC)Om要安装一个急停开关,开关信号要接入带式输送机控制系统。急停开关用4mm包塑钢丝绳连接，每个连接头要用两个配套绳卡子固定。
