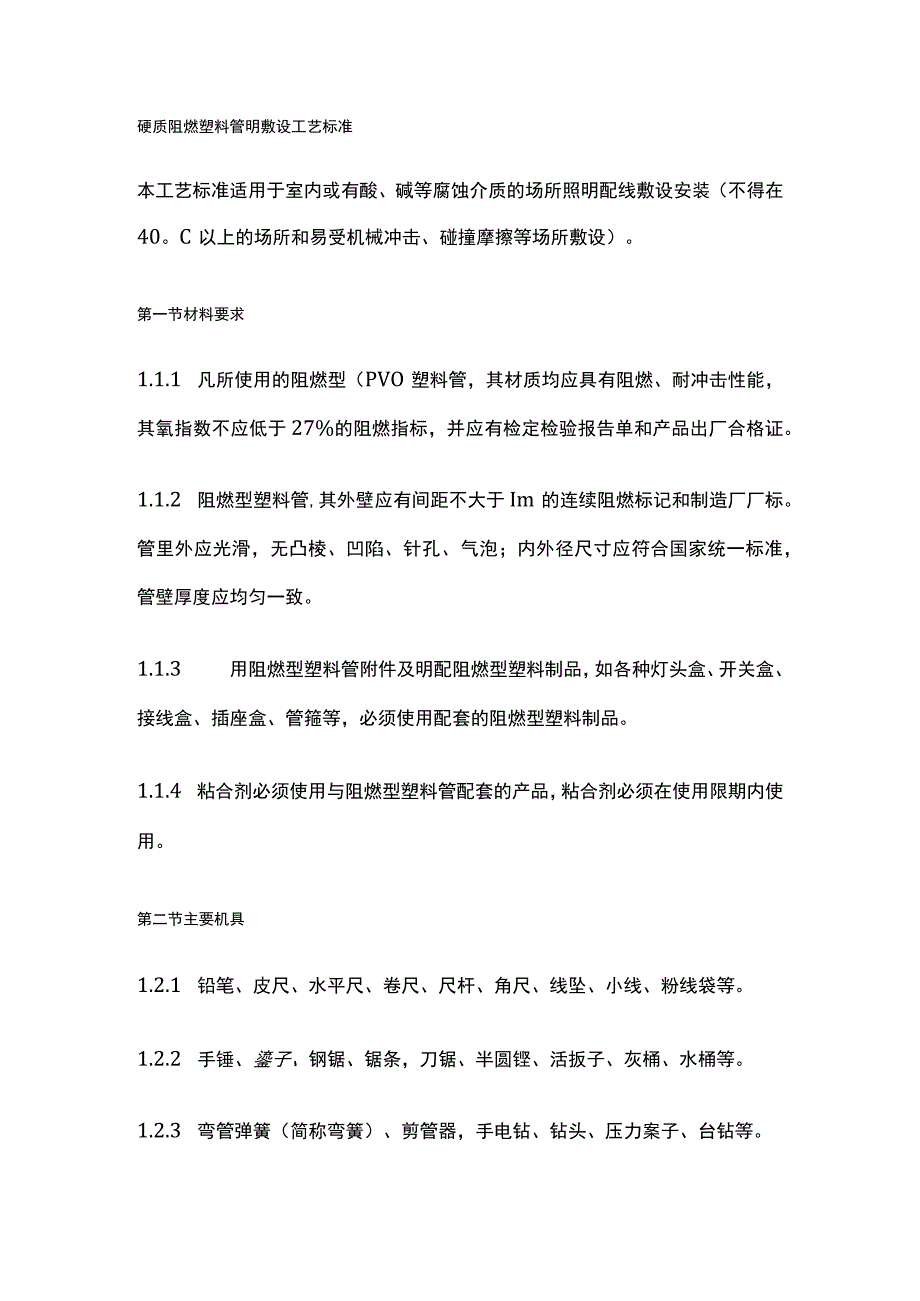

1、硬质阻燃塑料管明敷设工艺标准本工艺标准适用于室内或有酸、碱等腐蚀介质的场所照明配线敷设安装（不得在40。C以上的场所和易受机械冲击、碰撞摩擦等场所敷设）。第一节材料要求1.1.1 凡所使用的阻燃型（PVO塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。1.1.2 阻燃型塑料管,其外壁应有间距不大于Im的连续阻燃标记和制造厂厂标。管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。1.1.3 用阻燃型塑料管附件及明配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、管箍等，必须使用配套的阻燃

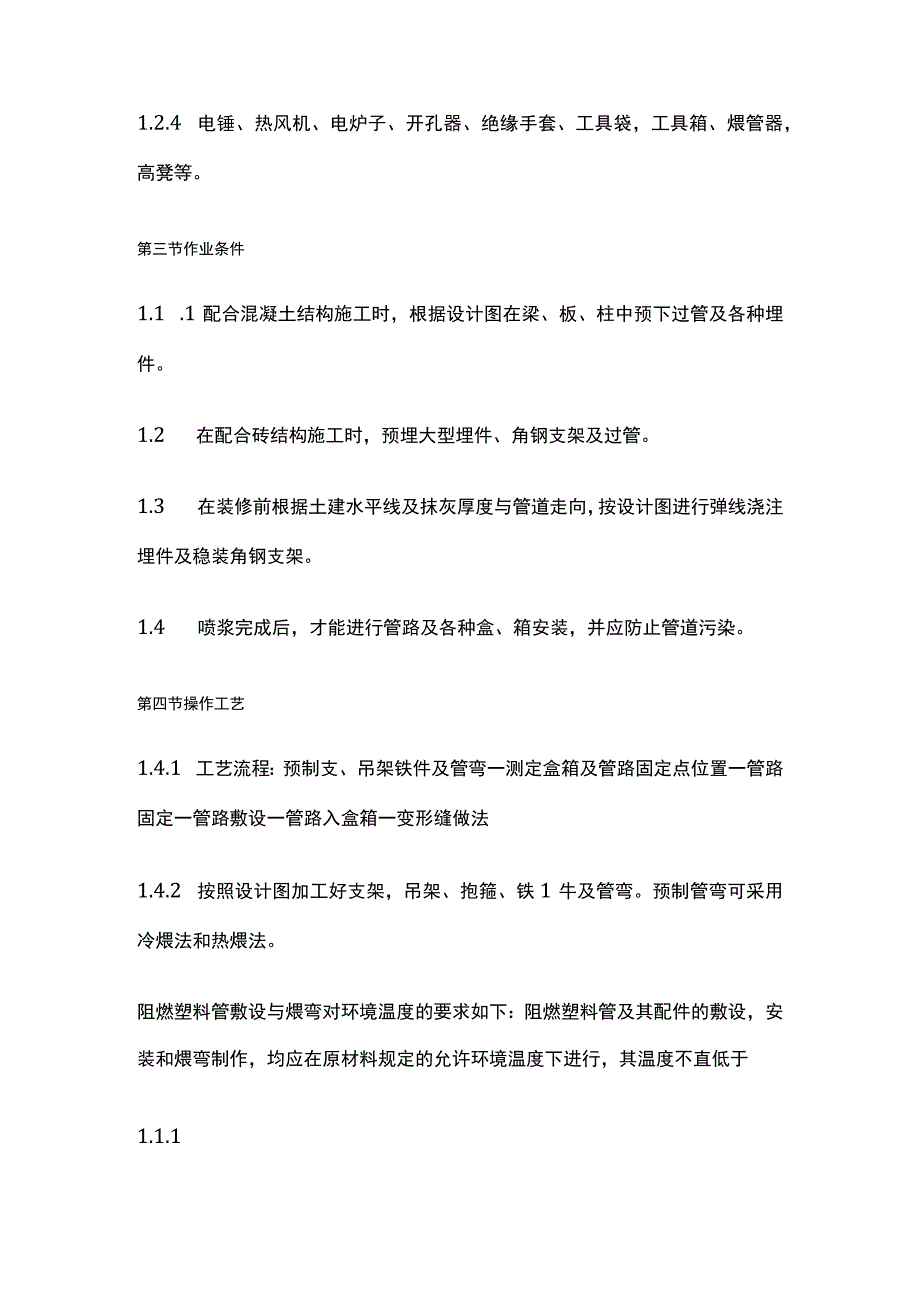

2、型塑料制品。1.1.4 粘合剂必须使用与阻燃型塑料管配套的产品，粘合剂必须在使用限期内使用。第二节主要机具1.2.1 铅笔、皮尺、水平尺、卷尺、尺杆、角尺、线坠、小线、粉线袋等。1.2.2 手锤、鎏子、钢锯、锯条，刀锯、半圆铿、活扳子、灰桶、水桶等。1.2.3 弯管弹簧（简称弯簧）、剪管器，手电钻、钻头、压力案子、台钻等。1.2.4 电锤、热风机、电炉子、开孔器、绝缘手套、工具袋，工具箱、煨管器，高凳等。第三节作业条件1.1 .1配合混凝土结构施工时，根据设计图在梁、板、柱中预下过管及各种埋件。1.2 在配合砖结构施工时，预埋大型埋件、角钢支架及过管。1.3 在装修前根据土建水平线及抹灰厚度与

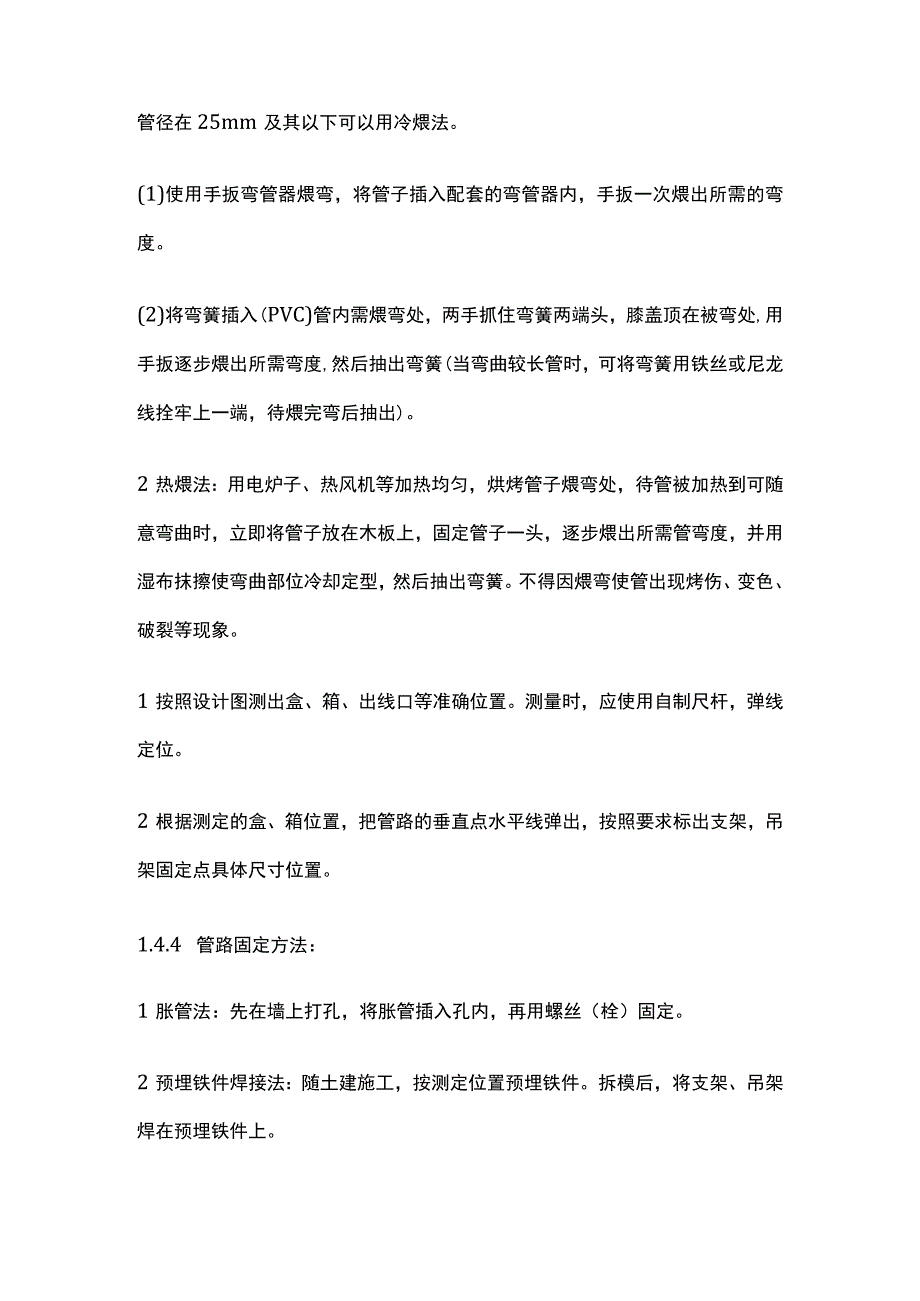

3、管道走向，按设计图进行弹线浇注埋件及稳装角钢支架。1.4 喷浆完成后，才能进行管路及各种盒、箱安装，并应防止管道污染。第四节操作工艺1.4.1 工艺流程：预制支、吊架铁件及管弯一测定盒箱及管路固定点位置一管路固定一管路敷设一管路入盒箱一变形缝做法1.4.2 按照设计图加工好支架，吊架、抱箍、铁1牛及管弯。预制管弯可采用冷煨法和热煨法。阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不直低于1.1.1管径在25mm及其以下可以用冷煨法。(1)使用手扳弯管器煨弯，将管子插入配套的弯管器内，手扳一次煨出所需的弯度。(2)
4、将弯簧插入(PVC)管内需煨弯处，两手抓住弯簧两端头，膝盖顶在被弯处,用手扳逐步煨出所需弯度,然后抽出弯簧(当弯曲较长管时，可将弯簧用铁丝或尼龙线拴牢上一端，待煨完弯后抽出)。2热煨法：用电炉子、热风机等加热均匀，烘烤管子煨弯处，待管被加热到可随意弯曲时，立即将管子放在木板上，固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位冷却定型，然后抽出弯簧。不得因煨弯使管出现烤伤、变色、破裂等现象。1按照设计图测出盒、箱、出线口等准确位置。测量时，应使用自制尺杆，弹线定位。2根据测定的盒、箱位置，把管路的垂直点水平线弹出，按照要求标出支架，吊架固定点具体尺寸位置。1.4.4 管路固定方法：1胀管
5、法：先在墙上打孔，将胀管插入孔内，再用螺丝（栓）固定。2预埋铁件焊接法：随土建施工，按测定位置预埋铁件。拆模后，将支架、吊架焊在预埋铁件上。3稳注法：随土建砌砖墙，将支架固定好。4剔注法：按测定位置，剔出墙洞（洞内端应剔大些），用水把洞内浇湿，再将合好的高标号砂浆填入洞内，填满后，将支架、吊架或螺栓插入洞内，校正埋入深度和平直，无误后，将洞口抹平。5抱箍法：按测定位置，遇到梁柱时，用抱箍将支架、吊架固定好。6无论采用何种固定方法，均应先固定两端支架、吊架，然后拉直线固定中间的支架、吊架。1.4.5 管路敷设:1断管：小管径可使用剪管器，大管径使用钢锯锯断，断口后将管口铿平落齐。2敷管时，先将管
6、卡一端的螺丝(栓)拧紧一半，然后将管敷设于管卡内，逐个拧紧。3支架、吊架位置正确、间距均匀、管卡应平正牢固；埋入支架应有燕尾，埋入深度不应小于120mm;用螺栓穿墙固定时，背后加垫圈和弹簧垫用螺母紧牢固。4管水平敷设时，高度应不低于2000mm;垂直敷设时，不低于1500mm(1500mm以下应加保护管保护)。5管路较长敷设时，超过下列情况时，应加接线盒；Q)管路无弯时，30m;管路有一个弯时，20m;(3)管路有二个弯时，15m;(4)管路有三个弯时，8m;(5)如无法加装接线盒时，应将管直径加大一号。(6)支架、吊架及敷设在墙上的管卡固定点及盒,箱边缘的距离为150300mm,管路中间距离
7、见表145-1所示。管路中间固定点间距（mm）表145-1安装方式支架间距允许偏差管径20254050垂直100015002000水平800120015007)配线与管道间最小距离见表L4.5-2所示。配线与管道间最小距离(mm)表L4.5-2管道名称配线方式穿管配线明配线蒸气管平行交叉300暖热水管平行300200交叉100通风、上下水、压缩空气管平行100200交叉100(8)直管每隔30m应加装补偿装置，补偿装置接头的大头与直管套入并粘牢，另一端(PVC)管套上一节小头并粘牢，然后将此小头一端插入卡环中，小头可在卡环内滑动。(9)(PVC)管引出地面一段，可以使用一节钢管引出，但需制做合
8、适的过渡专用接箍，并把钢管按箍埋在混凝土中，钢管外壳做接地或接零保护。(10)管路入盒、箱一律采用端接头与内锁母连接，要求平正、牢固。向上立管管口采用端帽护口，防止异物堵塞管路，(11)变形缝做法。变形缝穿墙过管即保护管，保护管应能承受管外冲击，保护管口径直大于管外径的二级。第五节质量标准1.5.1 主控项目：阻燃型塑料管及其附件材质氧指数应达到27%以上的性能指标；阻燃型塑料管不得在室外高温和易受机械损伤的场所明敷设。检查方法：检查测试资料，观察检查。1.5.2 一般项目：1管路连接时，使用胶粘剂连接紧密、牢固；配管及其支架、吊架应平直、牢固、排列整齐；管子弯曲处，无明显折皱、凹扁现象。2盒
9、、箱设置正确，固定可靠，管子插入盒、箱时，应用粘结剂，粘接严密、牢固，采用端接头与内锁母时，应拧紧盒壁不松动。检查方法：观察和尺量检查。3管路保护应符合以下规定：穿过变形缝处有补偿装置，补偿装置能活动自如；穿过建筑物和设备基础处，应加保护管；补偿装置平正，管口光滑，内锁母与管子连接可靠；加套保护管在隐蔽工程记录中标示正确。检查方法：观察检查和检查隐蔽工程记录。4允许偏差项目：硬质（PVC）塑料管弯曲半径安装的允许偏差和检验方法应符合表153规定。硬质塑料管安装保护管弯曲半径允许偏差表153项次项目弯曲半径或允许偏差检验方法1管子最小弯曲半径暗配管6D尺量检查及检查安装记录明配管管子只有一个弯4
10、D管子有二个弯及以上6D2管子弯曲处的弯曲度尺量检查3明配管固定点间距管子直径(mm)15-203025-304040-505065100明配管水平、垂直敷设任意2m段内平直度3拉线，尺量检查垂直度3注：D为管子外径。第六节成品保护1.6.1 敷设管路时，保持墙面、顶棚、地面的清洁完整。修补铁件油漆时，不得污染建筑物。1.6.2 施工用高凳时，不得碰撞墙、角、门、窗；更不得靠墙面立高凳；高凳脚应有包扎物，既防划伤地板，又防滑倒。1.6.3 搬运物件及设备时不得砸伤管路及盒、箱。第七节应注意的质量问题1.7.1 套箍偏中，有松动，插不到位，胶粘剂抹得不均匀，应用小刷均匀涂抹配套供应的胶粘剂，插入时用力转动插入到位。1.7.2 大管煨弯时，有凹扁、裂痕及烤伤、烤变色现象。因烤烘面积小，加热不均匀，应灌砂用电炉间接烤，或用水烤。面积要大，热要均匀，并有型具一次煨成。1.73管路敷设出现垂直与水平超偏，管卡间距不均匀。固定管卡前未拉线，造成水平误差吏用卷尺测量有误，应使用水平仪复核，让始终点水平，然后弹线再固定管卡，先固定起终二点，中间加档管卡，选择规格产品，并要用尺杆测量使管卡固定高度一致。
