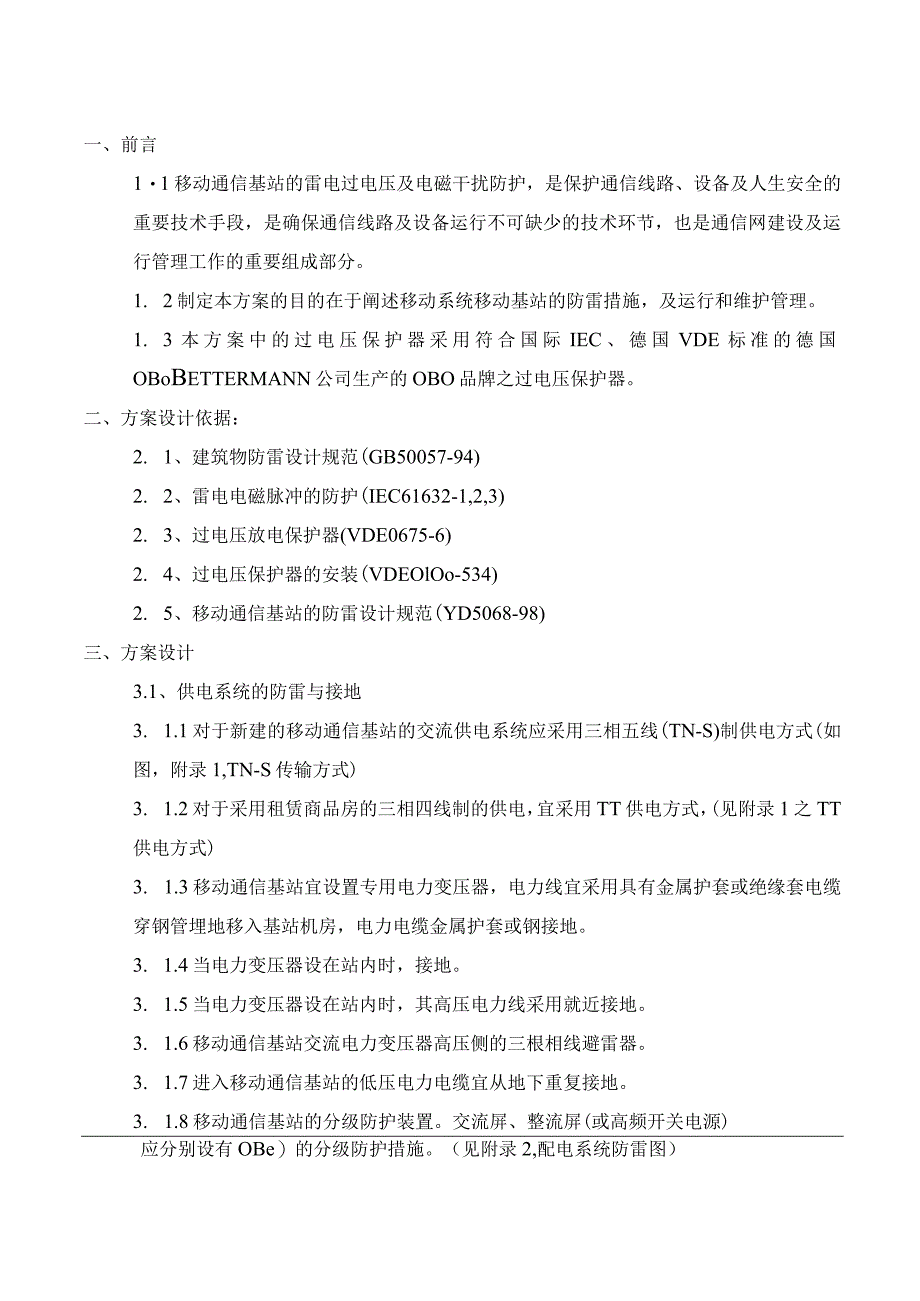

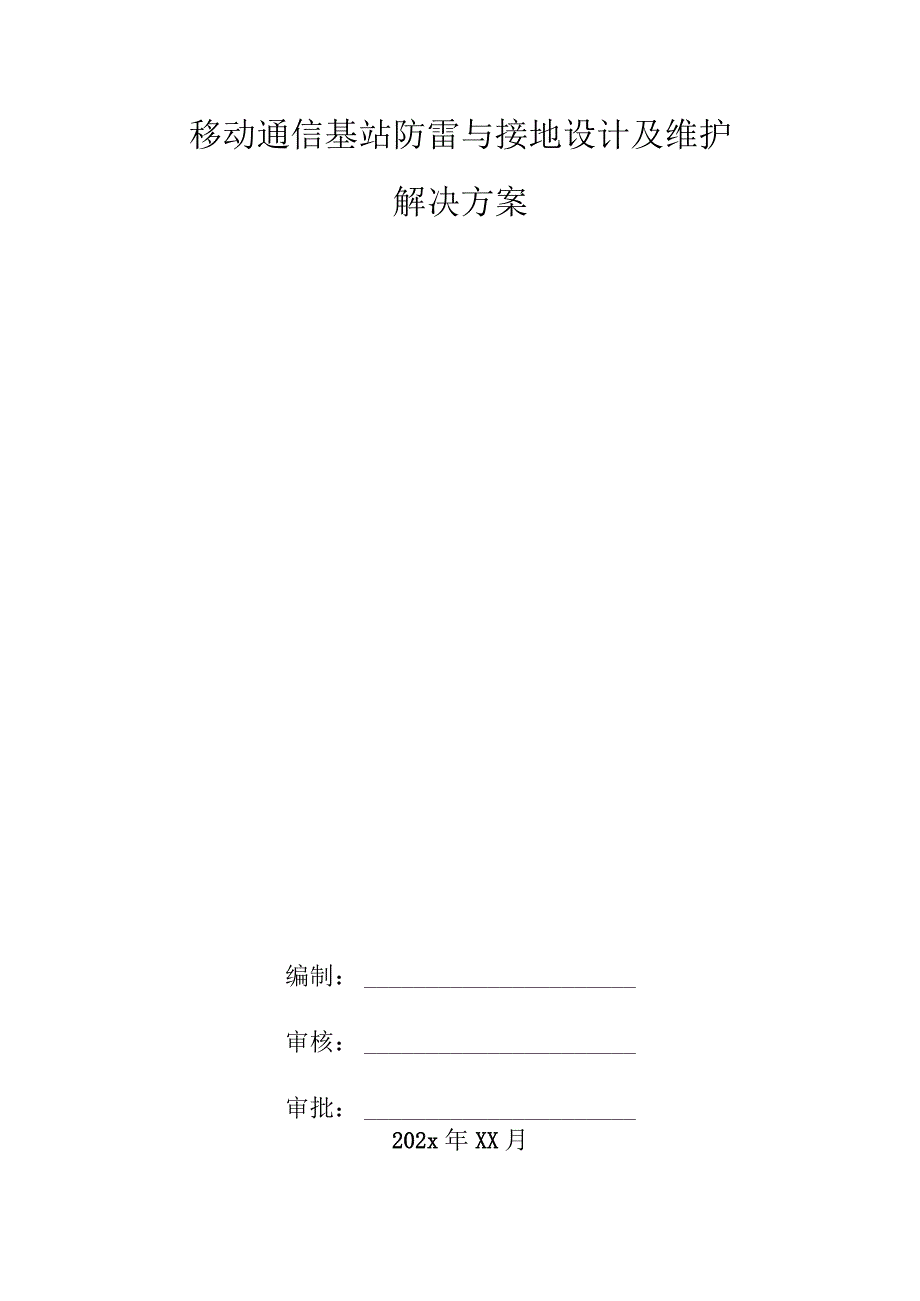

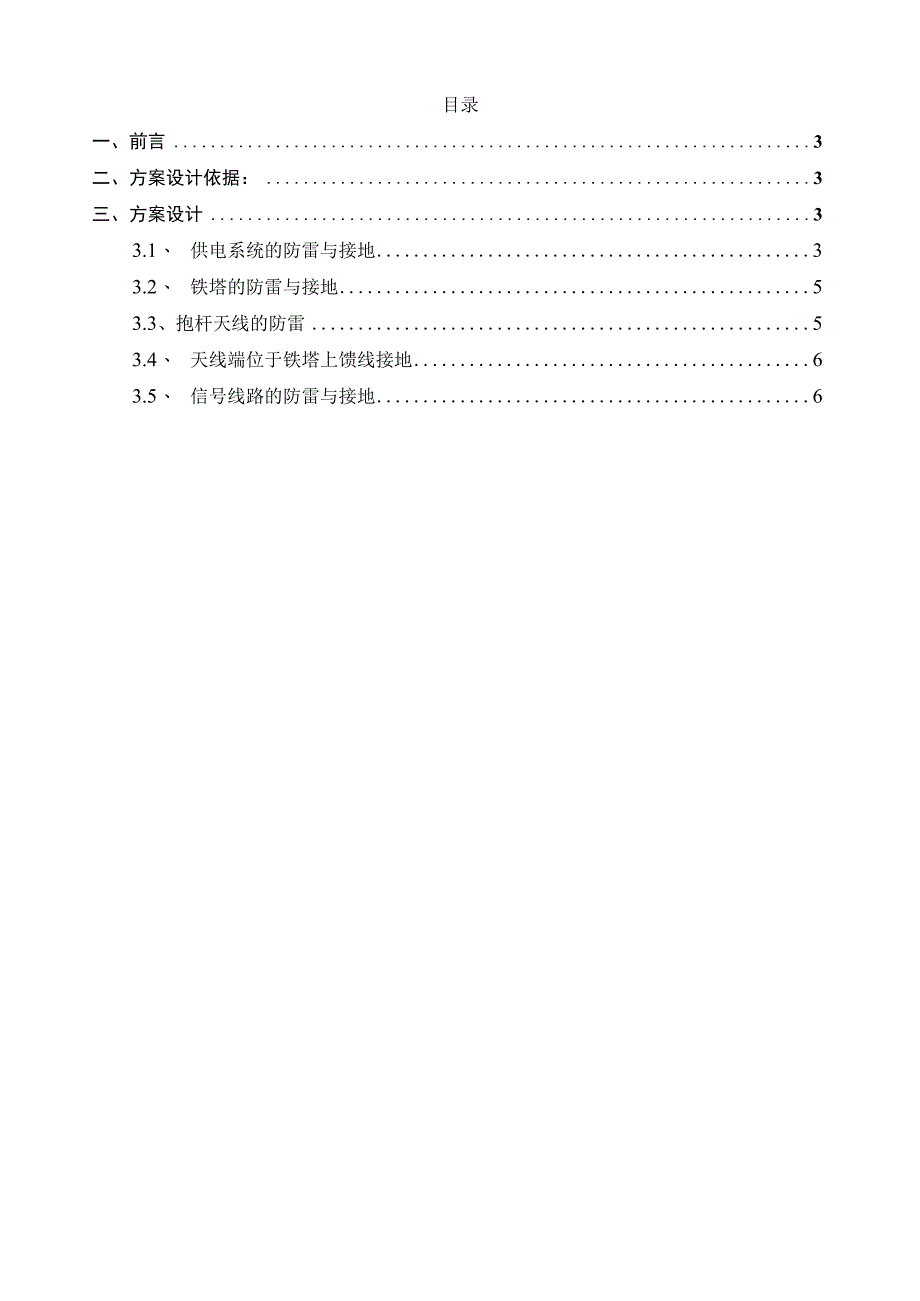

1、移动通信基站防雷与接地设计及维护解决方案编制：审核：审批：202x年XX月目录一、前言3二、方案设计依据：3三、方案设计33.1、 供电系统的防雷与接地33.2、 铁塔的防雷与接地53.3、抱杆天线的防雷53.4、 天线端位于铁塔上馈线接地63.5、 信号线路的防雷与接地6一、前言11移动通信基站的雷电过电压及电磁干扰防护，是保护通信线路、设备及人生安全的重要技术手段，是确保通信线路及设备运行不可缺少的技术环节，也是通信网建设及运行管理工作的重要组成部分。1. 2制定本方案的目的在于阐述移动系统移动基站的防雷措施，及运行和维护管理。1. 3本方案中的过电压保护器采用符合国际IEC、德国VDE标
2、准的德国OBoBettermann公司生产的OBO品牌之过电压保护器。二、方案设计依据：2. 1、建筑物防雷设计规范(GB50057-94)2. 2、雷电电磁脉冲的防护(IEC61632-1,2,3)2. 3、过电压放电保护器(VDE0675-6)2. 4、过电压保护器的安装(VDEOlOo-534)2. 5、移动通信基站的防雷设计规范(YD5068-98)三、方案设计3.1、供电系统的防雷与接地3. 1.1对于新建的移动通信基站的交流供电系统应采用三相五线(TN-S)制供电方式(如图，附录1,TN-S传输方式)3. 1.2对于采用租赁商品房的三相四线制的供电，宜采用TT供电方式，(见附录1之
3、TT供电方式)3. 1.3移动通信基站宜设置专用电力变压器，电力线宜采用具有金属护套或绝缘套电缆穿钢管埋地移入基站机房，电力电缆金属护套或钢接地。3. 1.4当电力变压器设在站内时，接地。3. 1.5当电力变压器设在站内时，其高压电力线采用就近接地。3. 1.6移动通信基站交流电力变压器高压侧的三根相线避雷器。3. 1.7进入移动通信基站的低压电力电缆宜从地下重复接地。3. 1.8移动通信基站的分级防护装置。交流屏、整流屏(或高频开关电源)应分别设有OBe）的分级防护措施。（见附录2,配电系统防雷图）3 .1.9有关OBe）电源避雷器之技术参数及符合耐雷电冲击指标的测试报告。（见附录3）4 .
4、L10080防雷器的第一级丫25上安装。（见附录5）3. 1.11一级与二级防雷器间的距离。3. 1.12机房内部接地示意图如下：GSM-RBS系统接地网络PosOKCableFromToNote1Min35mm2接地电极地线排在较小的系统或建筑内安装时，总地线排与室内地线排可合为一点235mm2总地线排室内地线排室内地线排应与RBS系统连接在一起335mm2室内地线排无线设备425mm2Pos3天线机架(AI)535mm2Pos3电池架(PRl)625或35mm2Pos3备用传输电源725mm2Pos3跳线架8同轴电缆天馈线屏蔽层的两端均应接地935mm2地线排AC配电屏首先考虑从总地线排连
5、接，若距离过远，可使用室内地线排1035mr112或扁铁天线角铁接地1135mm2雷击保护单元接地接地电缆的截面积由所用避雷设备的类型及到地距离决定12建议临时接入的PC或终端设备，均由变压器或逆变器供电13RBS系统室内的怕有其他设施均应接地至地线排3.2、铁塔的防雷与接地3. 2.1铁塔顶部天线平台处，塔身中部及塔基处应预留接地孔，或将附近塔身坚固螺栓改用加条坚固螺栓作接地点。3. 2.2因铁塔较高，相邻两接地点之间距离超过60米时，需在该网点之间增加一个接地点。对于采用塔灯的铁塔，其塔灯电源线应采用金属外护层的电缆，电缆的金属外护层在塔顶及机房入口处的外侧就近接地。塔灯的电源线的在机房入
6、口处对地加装OBO之V20-C/1+NPE避雷器。3. 2.3铁塔为楼顶雷电。3. 2.4铁塔为落地塔时，其铁塔地网与机房地网之间，应每间隔3-5米相互焊接连通一次。铁塔四脚应与其他地网就近焊接连通。其地网面积应延伸四脚处1.5米以外的范围。网格尺寸应不大于3X3米，其周边为封闭式。3. 3、抱杆天线的防雷不建铁塔,在楼顶上直接采用抱杆安装天线时,接闪器应设置专用雷电流引下线,材料采用40mm4mm的镀锌扁钢。每根抱杆应分别接至楼顶避雷带，同时馈线也在这点接地。天馈线的第一接地点可利用固定抱村的膨胀螺钉接头加梅花垫圈连接于避雷针的支撑杆，并做好防锈蚀处理。楼顶避雷带有严重锈蚀损坏，或其引下线、
7、地网情况无设计资料依据时，必须另设有地网和避雷引下线。3. 4、天线端位于铁塔上馈线接地3. 4.1馈线屏蔽层应在塔顶（A点），馈线离开塔身至机房转变处上方0.51米处（B点），进入机房入口处的接地就近与地网引出的接地线妥善连通。3. 4.2同轴电缆馈线进入机房后与通信设备连接处安装OBODSN馈线避雷器，以防天馈线引入的感应雷。（DSN防雷器技术参数见附录6）3. 5、信号线路的防雷与接地4. 5.1信号电缆由地下进出移动通信基站，避雷器和电缆内的零线对均应作保护接地。信号电缆线中电话线在进站处配线架上加装OBoRJ45Tele4F防雷器，而微波电缆在接入微波控制单元时，应采用OBoDSBNC防雷器接入。如采用光纤接入，则将光缆埋入引入即可。5. 5.2对于地处年雷暴日大于20天，大地电阻率大于100Q,m地的新建信号电缆，宜采取在电缆上方布放排流线或采用有金属外护套的电缆，以防雷击。
