管道及设备防腐工艺标准.docx

上传人:p** 文档编号:483848 上传时间:2023-09-18 格式:DOCX 页数:15 大小:23.14KB
下载 相关 举报

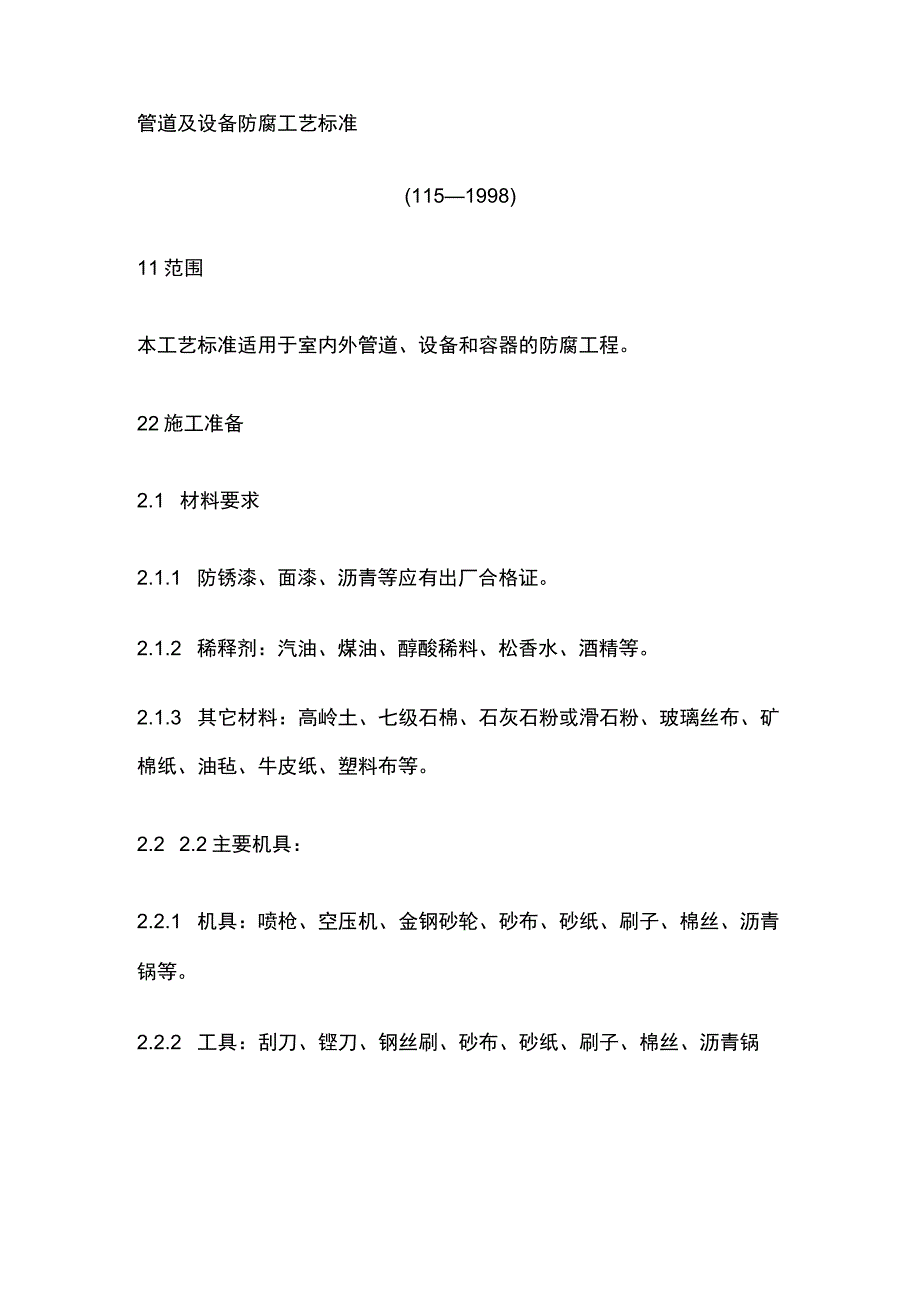

管道及设备防腐工艺标准.docx_第1页
第1页 / 共15页

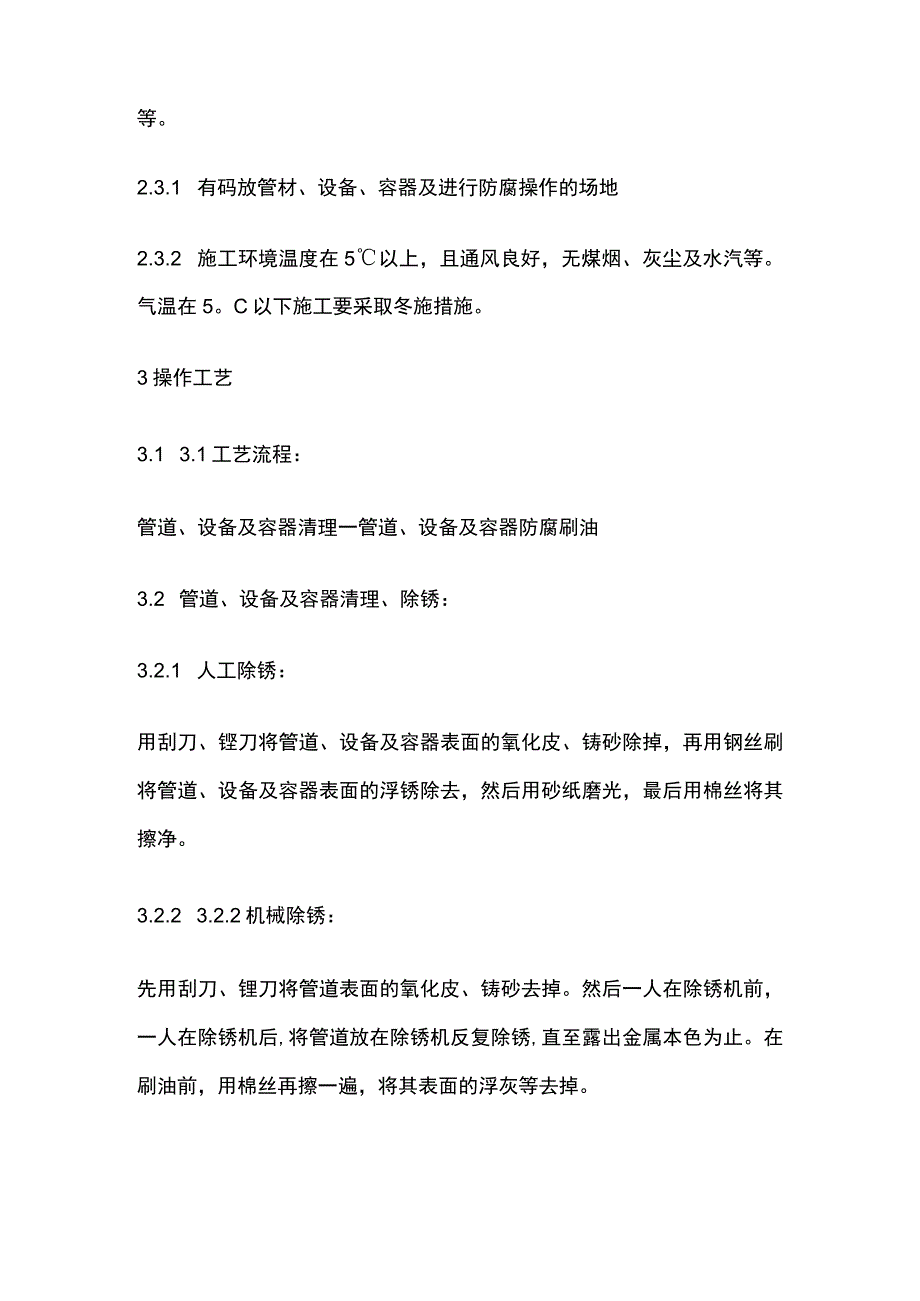

管道及设备防腐工艺标准.docx_第2页
第2页 / 共15页
管道及设备防腐工艺标准.docx_第3页
第3页 / 共15页
管道及设备防腐工艺标准.docx_第4页
第4页 / 共15页
管道及设备防腐工艺标准.docx_第5页
第5页 / 共15页
管道及设备防腐工艺标准.docx_第6页
第6页 / 共15页
管道及设备防腐工艺标准.docx_第7页
第7页 / 共15页
管道及设备防腐工艺标准.docx_第8页
第8页 / 共15页
管道及设备防腐工艺标准.docx_第9页
第9页 / 共15页
管道及设备防腐工艺标准.docx_第10页
第10页 / 共15页
亲,该文档总共15页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《管道及设备防腐工艺标准.docx》由会员分享,可在线阅读,更多相关《管道及设备防腐工艺标准.docx(15页珍藏版)》请在第壹文秘上搜索。

1、管道及设备防腐工艺标准(1151998)11范围本工艺标准适用于室内外管道、设备和容器的防腐工程。22施工准备2.1 材料要求2.1.1 防锈漆、面漆、沥青等应有出厂合格证。2.1.2 稀释剂:汽油、煤油、醇酸稀料、松香水、酒精等。2.1.3 其它材料:高岭土、七级石棉、石灰石粉或滑石粉、玻璃丝布、矿棉纸、油毡、牛皮纸、塑料布等。2.2 2.2主要机具:2.2.1 机具:喷枪、空压机、金钢砂轮、砂布、砂纸、刷子、棉丝、沥青锅等。2.2.2 工具:刮刀、铿刀、钢丝刷、砂布、砂纸、刷子、棉丝、沥青锅等。2.3.1 有码放管材、设备、容器及进行防腐操作的场地2.3.2 施工环境温度在5以上,且通风良

2、好,无煤烟、灰尘及水汽等。气温在5。C以下施工要采取冬施措施。3操作工艺3.1 3.1工艺流程:管道、设备及容器清理一管道、设备及容器防腐刷油3.2 管道、设备及容器清理、除锈:3.2.1 人工除锈:用刮刀、铿刀将管道、设备及容器表面的氧化皮、铸砂除掉,再用钢丝刷将管道、设备及容器表面的浮锈除去,然后用砂纸磨光,最后用棉丝将其擦净。3.2.2 3.2.2机械除锈:先用刮刀、锂刀将管道表面的氧化皮、铸砂去掉。然后一人在除锈机前,一人在除锈机后,将管道放在除锈机反复除锈,直至露出金属本色为止。在刷油前,用棉丝再擦一遍,将其表面的浮灰等去掉。3.3.1 管道、设备及容器防腐刷油,一般按设计要求进行防

3、腐刷油,当设计无要求时,应按下列规定进行:3.3.1.1 明装管道、设备及容器必须先刷一道防锈漆,待交工前再刷两道面漆。如有保温和防结露要求应刷两道防锈漆。3.3.1.2 暗装管道、设备及容器刷两道防锈漆,第二道防锈漆必须待第一道漆干透后再刷。且防锈漆稠度要适宜。3.3.1.3 埋地管道做防腐层时其外壁防腐层的做法可按表1-39的规定进行。当冬季施工时,宜用橡胶溶剂油或航空汽油溶化30甲或30乙石油沥Wo其重量比:沥青:汽油=1:2o管道防腐层种类表1-39防腐层层次(从金属表面起)正常防腐层加强防腐层特加强防腐层34567防腐层厚度不小于(mm)厚度允许偏差(mm)冷底子油沥青涂层外包保护层

4、3-0.3冷底子油沥青涂层加强包扎层(封闭层)沥青涂层外包保护层6-0.5冷底子油沥青涂层加强保护层(封闭层)沥青涂层加强包扎层(封闭层)沥青涂层外包保护层-0.5注:1.用玻璃丝布做加强包扎层,须涂一道冷底子油封闭层;2,做防腐内包扎层,接头搭接长度为3050mm,外包保护层,搭接长度为1020mm;3 .未连接的接口或施工中断处,应作成每层收缩为80100mm的阶梯式接茬;4 .涂刷防腐冷底子油应均匀一致,厚度一般为0.10.15mm;5 .冷底子油的重量配合比:沥青:汽油=1:2.25o3.3.23.3.2防腐涂漆的方法有两种:3.3.2.1 手工涂刷:手工涂刷:手工涂刷应分层涂刷,每层

5、应往复进行,纵横交错,并保持涂层均匀,不得漏涂或流坠。33.2.2机械喷涂:喷涂时喷射的漆流应和喷漆面垂直,喷漆面为平面时,喷嘴与喷漆面应相距250350mm,喷漆面如为圆弧面,喷嘴与喷漆面的距离应为400mm左右。喷涂时,喷嘴的移动应均匀,速度宜保持在1018mmin,喷漆使用的压缩空气压力为0.20.4MPao埋地管道的防腐层主要由冷底子油、石油沥青玛帝脂、防水卷材及牛皮纸等组成。3.33.1 3.33.1冷底子油的成分见表1-40。冷底子油的成分表1-40使用条件沥青:汽油(重量比)沥青:汽油(体积比)气温在+5。C以上气温在+5。C以下1:2.252.51:21:31:2.5调制冷底子

6、油的沥青,是牌号为30号甲建筑石油沥青。熬制前,将沥青打成1.5kg以上的小块,放入干净的沥青锅中,逐步升温和搅拌,并使温度保持在180200。C范围内(最高不超过200),一般应在这种温度下熬制L52.5小时,直到不产生汽泡,即表示脱水完结。按配合上BW冷却至100120。C的脱水沥青缓缓倒入计量好的无铅汽油中,并不断搅拌至完全均匀混合为止。在清理管道表面后24小时内刷冷底子油,涂层应均匀,厚度为0.10.15mmo3.33.2 3.3.3.2沥青玛帝脂的配合比:沥青:高岭土=3:Io沥青应采用30号甲建筑石油沥青或30号甲与10号建筑石油沥青的混合物。将温度在180200。C的脱水沥青逐渐

7、加入干燥并预热到120140。C的高岭土中,不断搅拌,使其混合均匀。然后测定沥青玛帝脂的软化点、延伸度、针入度等三项技术指标,达到表1-41中的规定时为合格。沥青玛帝脂技术指标表1-41施工气温()输送介质温度()软化点(环球法)(。C)延伸度(+25oC)(cm)针入度(0.1mm)-25+5-25+25+25+56+56+70+56-+75+80+90+85+903423253520-25+5+30-25+25+25-+56+56-+70+7080+80+90+90-+952.5-3.5231.5-2.515-2510-2030以上-25+25+25-+56+56-+70+80+90+90

8、+95+90+95231.52.51.52.510201020涂抹沥青玛帝脂时,其温度应保持在160180C,施工气温高于30时,温度可降低到150oCo热沥青玛帝脂应涂在干燥清洁的冷底子油层上,涂层要均匀。最内层沥青玛帝脂如用人工或半机械化涂抹时,应分成二层,每层各厚L52mm03.33.3 防水卷材一般采用矿棉纸油毡或浸有冷底子油的玻璃网布,呈螺旋形缠包在热沥青玛帝脂层上,每圈之间允许有不大于5mm的缝隙或搭边,前后两卷材的搭接长度为80100mm,并用热沥青玛帝脂将接头粘合。3.33.4 缠包牛皮纸时,每圈之间应有1520mm搭边,前后两卷的搭接长度不得小于100mm,接头用热沥青玛帝脂

9、或冷底子油粘合。牛皮纸也可用聚氯乙烯塑料布或没有冷底子油的玻璃网布带代替。3.33.5 制作特强防腐层时,两道防水卷材的缠绕方向宜相批。3.33.6 已做了防腐层的管子在吊运时,应采用软吊带或不损坏防腐层的绳索,以免损坏防腐层。管子下沟前,要清理管沟,使沟底平整,无石块、砖瓦或其它杂物。上层如很硬时,应先在沟底铺垫100mm松软细土,管子下沟后,不许用撬杠移管,更不得直接推管下沟。33.3.7防腐层上的一切缺陷,不合格处以及检查和下沟时弄坏的部位,都应在管沟回填前修补好,回填时,宜先用人工回填一层细土,埋过管顶,然后再用人工或机械回填。4质量标准4.1.1 埋地管道的防腐层应符合以下规定:材质

10、和结构符合设计要求和施工规范规定。卷材与管道以及各层卷材间粘贴牢固,表面平整,无皱折、空鼓、滑移和封口不严等缺陷。检验方法:观察或切开防腐层检查。4.1.2 管道、箱类和金属支架涂漆应符合以下规定:油漆种类和涂刷遍数符合设计要求,附着良好,无脱皮、起泡和漏涂,漆膜厚度均匀,色泽一致,无流坠及污染现象。检验方法:观察检查。5成品保护5.1 已做好防腐层的管道及设备之间要隔开,不得粘连,以免破坏防腐层。5.2 刷油前先清理好周围环境,防止尘土飞扬,保持清洁,如遇大风、雨、雾、雪不得露天作业。5.3 涂漆的管道、设备及容器,漆层在干燥过程中应防止冻结、撞击、震动和温度剧烈变化。6应注意的质量问题6.2管材、设备及容器表面油漆不均匀,有流坠或有漏涂现象,主要是刷子沾油漆太多和刷油不认真。7应具备的质量记录7.1 7.1防锈漆、面漆、沥青及稀释剂等材料应有出厂合格证。7.2 7.2应有进场的验收记录。7.3 7.3管道及时性设备防腐前的预检记录。7.4 7.4完工后的验收记录。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 行业资料 > 国内外标准规范

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
