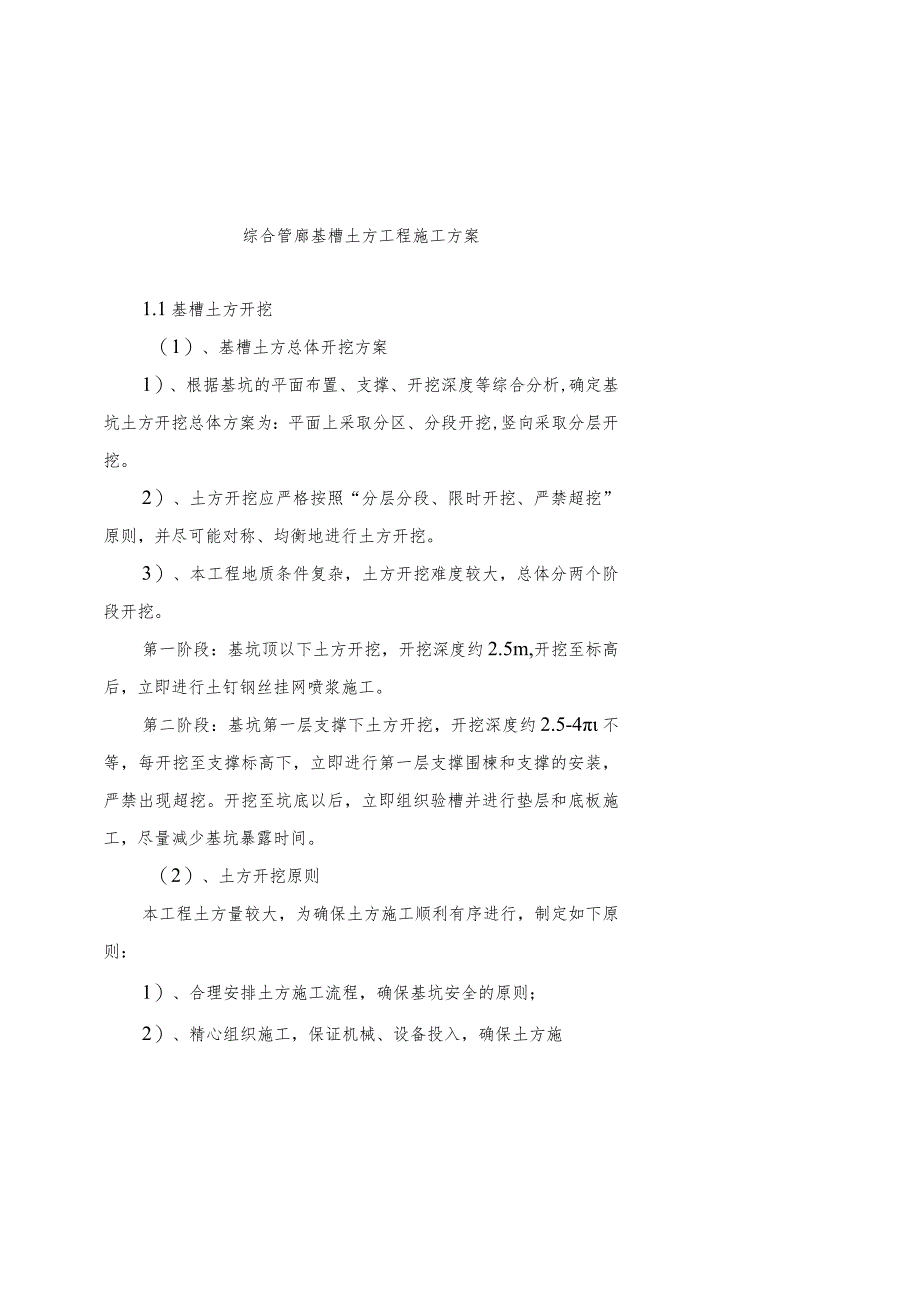

1、综合管廊基槽土方工程施工方案1.1基槽土方开挖（1）、基槽土方总体开挖方案1）、根据基坑的平面布置、支撑、开挖深度等综合分析,确定基坑土方开挖总体方案为：平面上采取分区、分段开挖,竖向采取分层开挖。2）、土方开挖应严格按照“分层分段、限时开挖、严禁超挖”原则，并尽可能对称、均衡地进行土方开挖。3）、本工程地质条件复杂，土方开挖难度较大，总体分两个阶段开挖。第一阶段：基坑顶以下土方开挖，开挖深度约2.5m,开挖至标高后，立即进行土钉钢丝挂网喷浆施工。第二阶段：基坑第一层支撑下土方开挖，开挖深度约2.5-4不等，每开挖至支撑标高下，立即进行第一层支撑围楝和支撑的安装，严禁出现超挖。开挖至坑底以后，

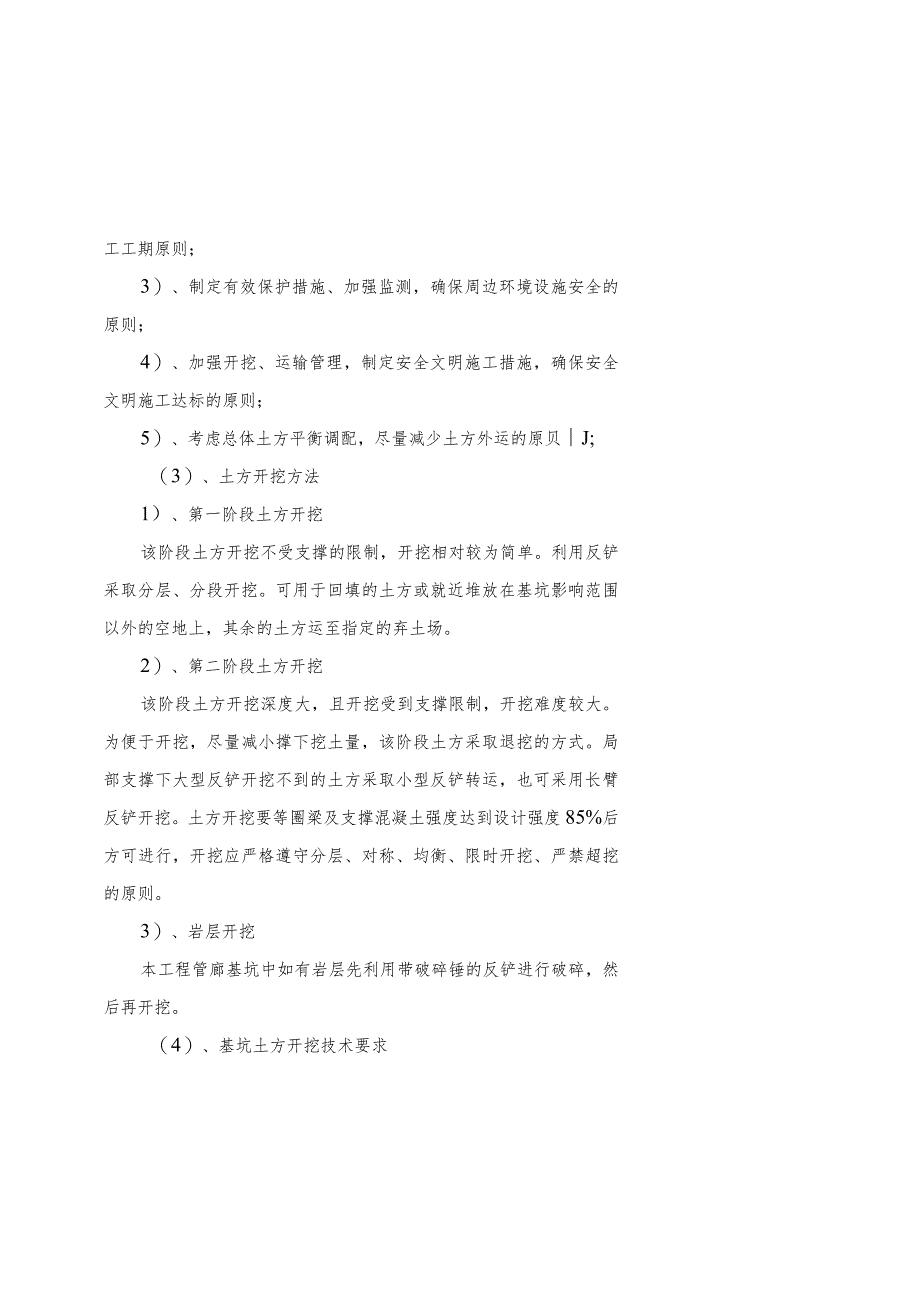

2、立即组织验槽并进行垫层和底板施工，尽量减少基坑暴露时间。（2）、土方开挖原则本工程土方量较大，为确保土方施工顺利有序进行，制定如下原则：1）、合理安排土方施工流程，确保基坑安全的原则；2）、精心组织施工，保证机械、设备投入，确保土方施工工期原则；3）、制定有效保护措施、加强监测，确保周边环境设施安全的原则；4）、加强开挖、运输管理，制定安全文明施工措施，确保安全文明施工达标的原则；5）、考虑总体土方平衡调配，尽量减少土方外运的原贝J;（3）、土方开挖方法1）、第一阶段土方开挖该阶段土方开挖不受支撑的限制，开挖相对较为简单。利用反铲采取分层、分段开挖。可用于回填的土方或就近堆放在基坑影响范围以外

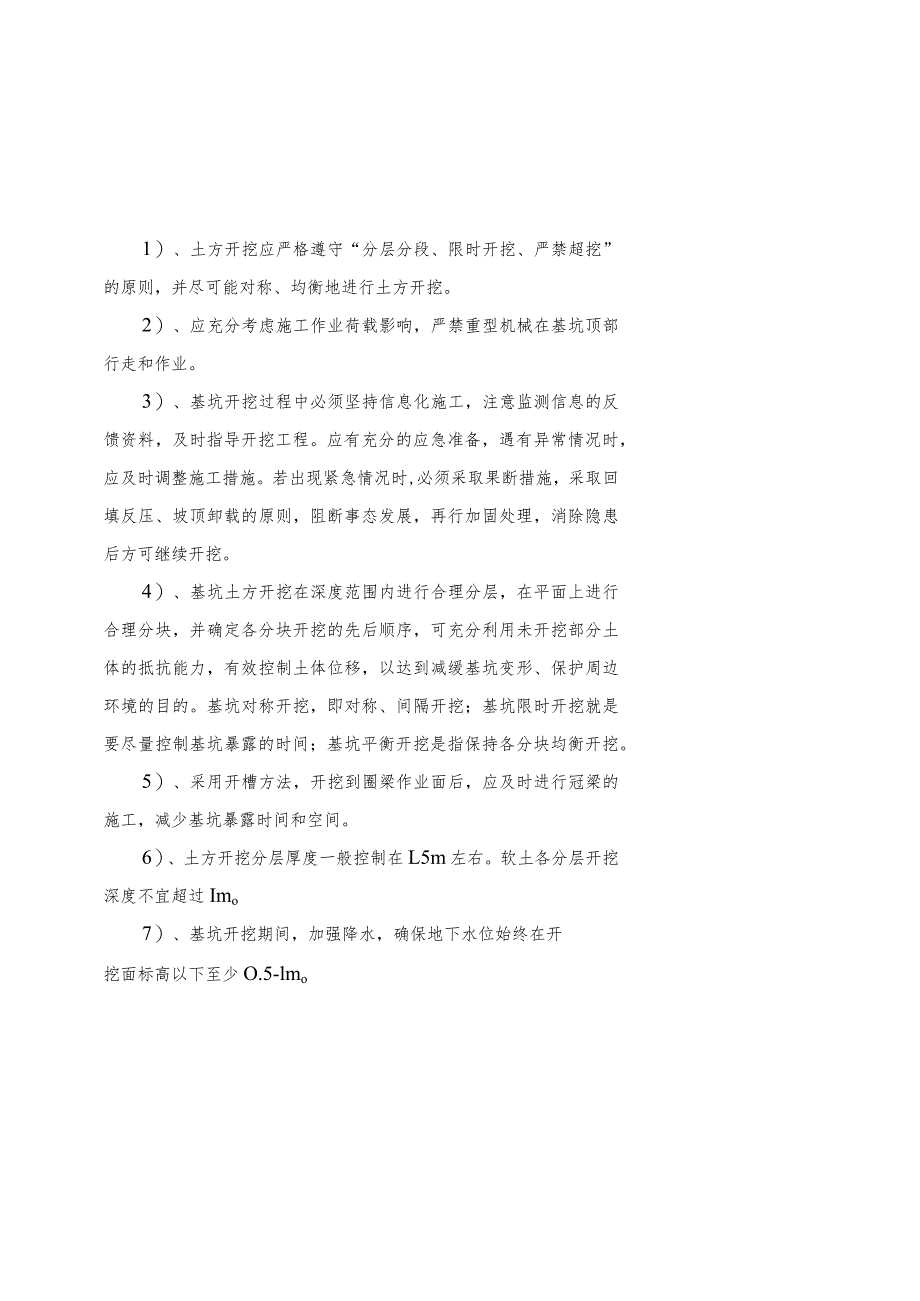

3、的空地上，其余的土方运至指定的弃土场。2）、第二阶段土方开挖该阶段土方开挖深度大，且开挖受到支撑限制，开挖难度较大。为便于开挖，尽量减小撑下挖土量，该阶段土方采取退挖的方式。局部支撑下大型反铲开挖不到的土方采取小型反铲转运，也可采用长臂反铲开挖。土方开挖要等圈梁及支撑混凝土强度达到设计强度85%后方可进行，开挖应严格遵守分层、对称、均衡、限时开挖、严禁超挖的原则。3）、岩层开挖本工程管廊基坑中如有岩层先利用带破碎锤的反铲进行破碎，然后再开挖。（4）、基坑土方开挖技术要求1）、土方开挖应严格遵守“分层分段、限时开挖、严禁超挖”的原则，并尽可能对称、均衡地进行土方开挖。2）、应充分考虑施工作业荷载
4、影响，严禁重型机械在基坑顶部行走和作业。3）、基坑开挖过程中必须坚持信息化施工，注意监测信息的反馈资料，及时指导开挖工程。应有充分的应急准备，遇有异常情况时，应及时调整施工措施。若出现紧急情况时,必须采取果断措施，采取回填反压、坡顶卸载的原则，阻断事态发展，再行加固处理，消除隐患后方可继续开挖。4）、基坑土方开挖在深度范围内进行合理分层，在平面上进行合理分块，并确定各分块开挖的先后顺序，可充分利用未开挖部分土体的抵抗能力，有效控制土体位移，以达到减缓基坑变形、保护周边环境的目的。基坑对称开挖，即对称、间隔开挖；基坑限时开挖就是要尽量控制基坑暴露的时间；基坑平衡开挖是指保持各分块均衡开挖。5）、
5、采用开槽方法，开挖到圈梁作业面后，应及时进行冠梁的施工，减少基坑暴露时间和空间。6）、土方开挖分层厚度一般控制在L5m左右。软土各分层开挖深度不宜超过Imo7）、基坑开挖期间，加强降水，确保地下水位始终在开挖面标高以下至少O.5-lmoB）、挖土机械不得碰撞支护结构、降水运行系统、测量标志和监测元件，严禁损伤隔渗帷幕和碰撞支撑；机械挖土应避免对工程桩产生不利影响，挖土机械不得直接在工程桩顶部行走。I.9）、基坑周边、放坡平台的堆载及施工荷载不得超过支护设计规定荷载值；基坑开挖土方不应堆放在基坑周边及邻近建筑物影响范围内，挖出土方必须及时转运出现场。10）、坑底应根据地基土性质预留厚度不小于0.
6、2用0.3m的余土采用人工清理，防止大型机械开挖对地基扰动及破坏。已挖好的基坑应及时清边检底，满封垫层保护基底，以利于改善支护结构的工作状况。11）、邻近基坑边的局部坑中坑宜在大面积垫层完成后开挖。面;13）、12）、基坑开挖过程中必须作好基坑内外的截水、排水，防止水对基坑坑壁和坑内土体浸泡，并保证正常施工作业J20300120基坑搬至两底标高后切应尽量减少暴露时间,及时进行垫层及基石酶爹，防止壕滑和暴露，并及时施做底板和支护桩之间C10V乏密衔接。1. 2基坑排永地下综合管廊施工应在基坑顶部及底部设置排水沟和集水井，具体做法如下:排水沟大样图-S1 0一(1)、排水沟施工排水沟底板采用ClO
7、混凝土浇筑，侧墙为120rnn厚砖墙,施工时先按底板尺寸开挖沟槽，然后浇筑底板舲，待底板混凝土强度达到设计强度60%后，开始砌筑侧墙，侧墙内部抹20mm厚M5水泥砂浆。(2)、集水井集水井底板采用ClO混凝土浇筑，侧墙为240mm厚砖墙,施工时先按底板尺寸开挖至集水井底，然后浇筑底板於，待底板混凝土强度达到设计强度60%后，开始砌筑侧墙，侧墙内部抹20mm厚M5水泥砂浆。1.3基坑土方回填综合管廊在回填时应两侧对称同时回填，其标高应基本相等且同处在一个水平面上，回填顺序应按基底排水方向由高至低分层进行，回填材料分层摊铺，每层压实后厚度不超过300mmo回填材料选用天然级配砂砾等透水性材料回填，
8、回填密实度不小于0.97o综合管廊顶部回填应根据路基及绿化要求进行。(1)、回填土采用机械结合人工回填的方式，土方回填前坑内所有建筑垃圾与积水必须清理干净，并在对基础工程进行各项检查，监理验收合格。并作好隐蔽工程记录后方能进行。(2)、回填采取两侧同时、分层进行，回填时两侧高差不大于50cmo(3)、基坑回填夯实时要按照一定方向进行，夯夯相接,行行相连，每遍纵横交叉。(4)、分层回填、分层夯实、分层做压实度，待当层回填的压实度合格后，方可开始上一层的回填施工。回填好的土用彩条布覆盖及挖出排水沟，避免雨水浸泡。1.4基坑变形监测本基坑开挖较深，水文地质条件复杂，为确保施工顺利进行，便于施工过程中
9、采取有效可行的应急措施，实现信息化施工，对本基坑工程进行监测。(1)、一般要求基坑施工过程中，施工单位应对基坑变形及周边建构筑等实施自测监控。监测数据和结论及时告知基坑施工作业人员，并根据监测点所监测的数据成果绘制成沉降、变形曲线特征图，分析基坑边坡变形趋向，以便掌握基坑的变形特征，保证基坑施工和使用过程中安全。（2）、监测目的1）、通过基坑变形监测，掌握施工期间基坑与周边环境的动杰变化，明确施工对周边环境的影响程度以及可能产生安全事故的薄弱环节，验证基坑开挖方案和环境保护方案的合理性，预测基坑及临近建筑物的变形发展趋势，及时对其安全性做出评估，同时综合各种信息进行预警和报警，使有关各方有时间
10、及时作出反应，防止安全事故的发生。2）、通过基坑变形监测数据，及时调整基坑设计，指导基坑施工，提高基坑信息化施工水平。（3）、监测内容支护体顶部竖向、水平位移；坑外土体深层侧向位移；支撑轴力；地表竖向位移；立柱竖向位移；邻近建（构）筑物水平及竖向位移；邻近建（构）筑物倾斜；邻近地下管线水平及竖向位移；围护体系裂缝；邻近建（构）筑物裂缝、地表裂缝；基坑内地下水位等；（4）、监测点布置1）、桩顶边坡土体、桩顶水平位移、沉降观测点的布置沿基坑周边布置，间距不应大于15m,在关键部位宜加密测点。2）、邻近地面设施及地下管线监测范围宜从基坑边后开挖深度3.O5.O倍的距离，监测周期应从基坑开挖开始，至施
11、工结束止。管线上观测点的数量一般应在23节管线上设一观测点，一般采用直接法设置，观测标志可用抱箍直接固定在管线上。在不宜开挖的地方，可用钢筋直接打入地下，其深度与管底齐平，作为观测标志。（5）、监测时间间隔1）、基坑监测从基坑土方开挖时开始进行，到结构施工完时结束。2）、各监测项目在基坑开挖前应测定初始数据，且不宜少于2次。3）、各监测项目在基坑开挖初期观测时间间隔不宜超过5天，开挖中期不宜超过2天，开挖后期每天观测。当测试数据接近监控报警值时或防汛期间、暴雨期间应加强观测次数。当出现事故征兆时应连续监测，并及时向有关部门报告监测结果。（6）、险情预报基坑监测过程中及时向有关部门汇报各项监测数据及初步分析结果，在监测数据发生急剧变化时，将会同甲方及有关部门综合分析，预测各因素的发展趋势，共同制定合理的解决办法，从而做到信息化施工，确保施工安全。当监测数据发生以下情况时，应进行预警。1）、支护桩侧向最大位移累计超过30mm或连续三天变化速率超过2mmd时；2）、支撑轴力、立柱内力达到设计控制值的80%时；3）、肉眼可直接观察到的各种危险现象，如：支护结构发生明显变形、基坑周边地面的裂缝在扩大、严重的基坑管涌现象等。
