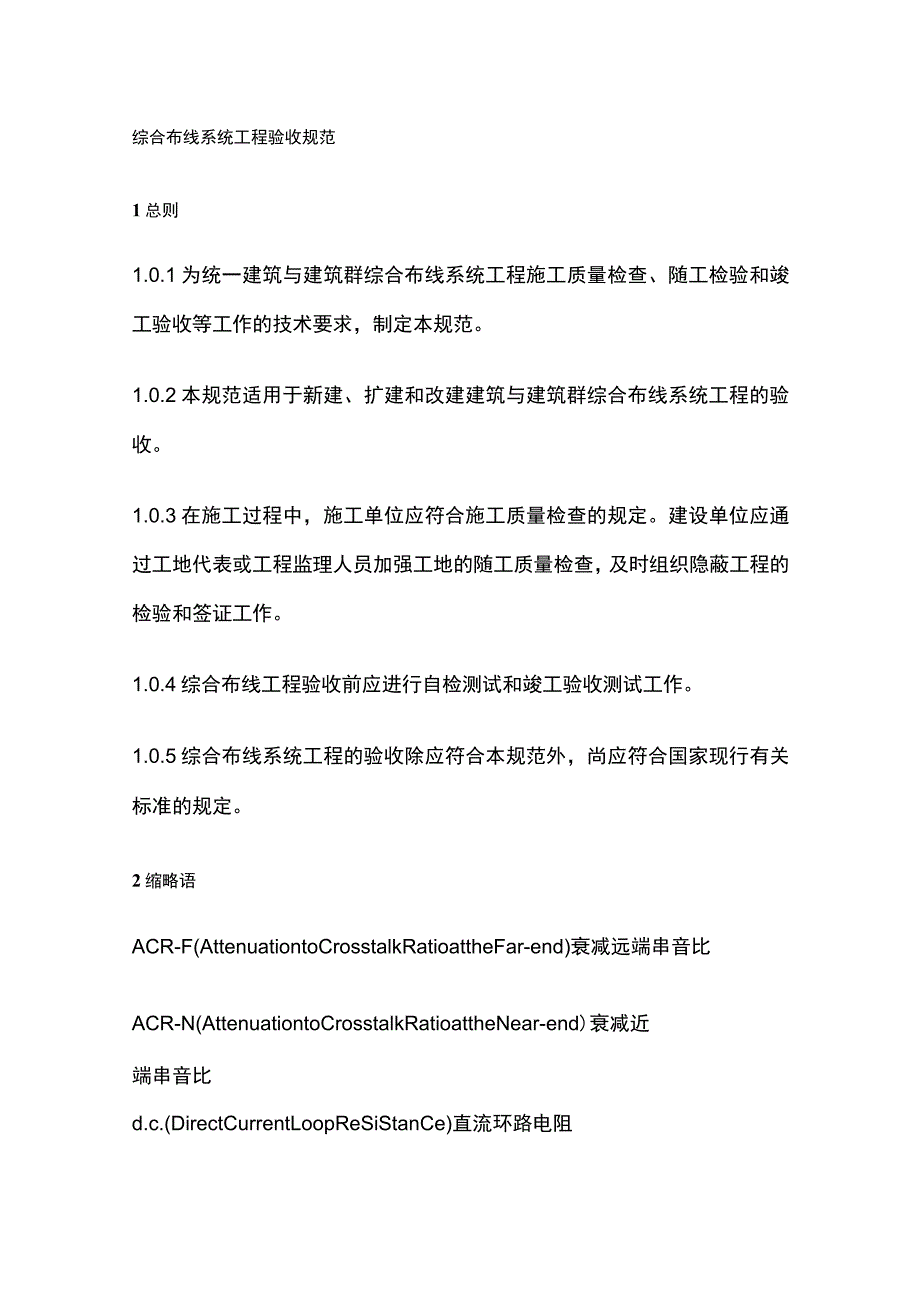

1、综合布线系统工程验收规范1总则1.0.1为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，制定本规范。1.0.2本规范适用于新建、扩建和改建建筑与建筑群综合布线系统工程的验收。1.0.3在施工过程中，施工单位应符合施工质量检查的规定。建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作。1.0.4综合布线工程验收前应进行自检测试和竣工验收测试工作。1.0.5综合布线系统工程的验收除应符合本规范外，尚应符合国家现行有关标准的规定。2缩略语ACR-F(AttenuationtoCrosstalkRatioattheFar-e

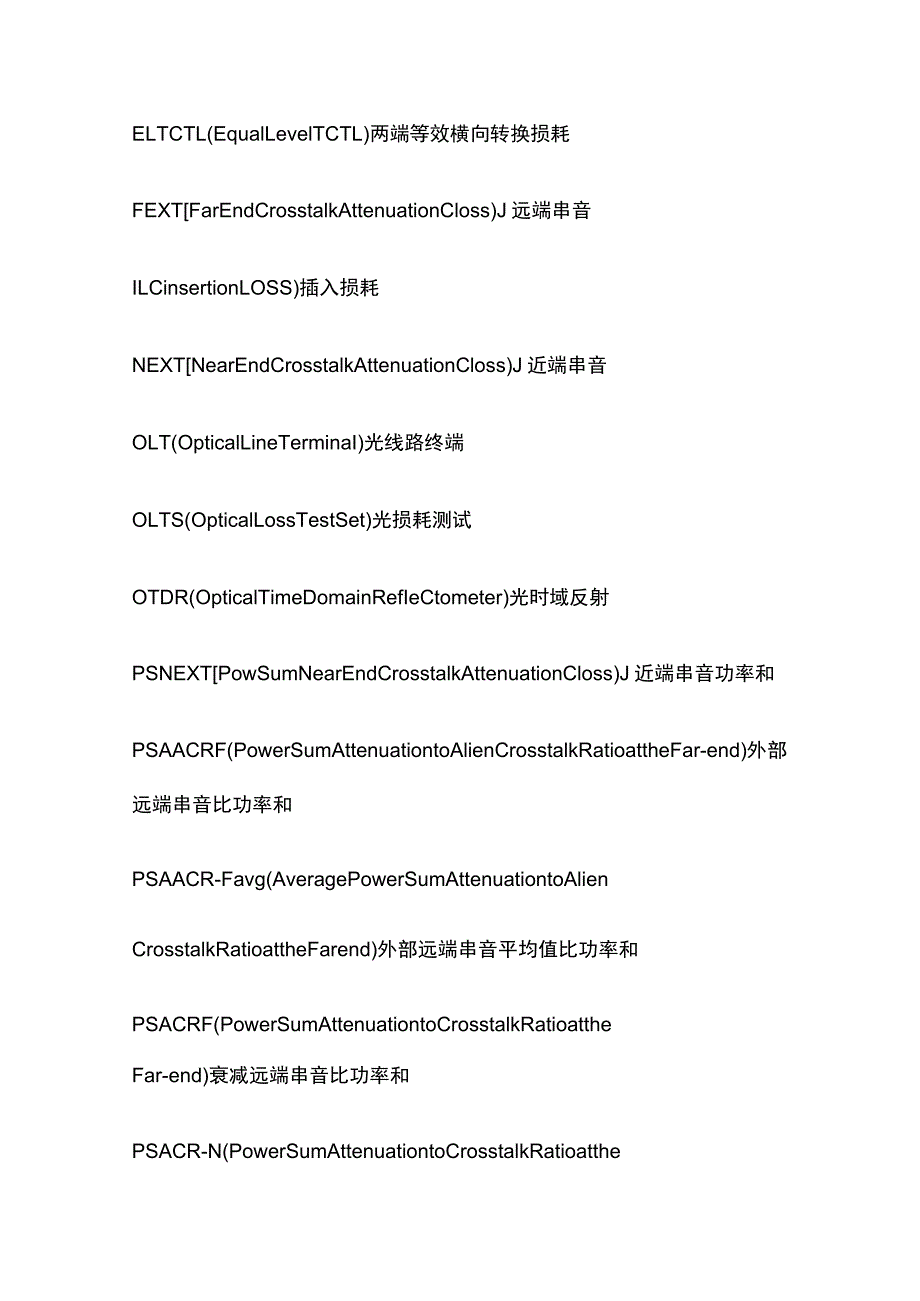

2、nd)衰减远端串音比ACR-N(AttenuationtoCrosstalkRatioattheNear-end)衰减近端串音比d.c.(DirectCurrentLoopReSiStanCe)直流环路电阻ELTCTL(EqualLevelTCTL)两端等效横向转换损耗FEXTFarEndCrosstalkAttenuationCloss)J远端串音ILCinsertionLOSS)插入损耗NEXTNearEndCrosstalkAttenuationCloss)J近端串音OLT(OpticalLineTerminaI)光线路终端OLTS(OpticalLossTestSet)光损耗测试OTD
3、R(OpticalTimeDomainRefIeCtometer)光时域反射PSNEXTPowSumNearEndCrosstalkAttenuationCloss)J近端串音功率和PSAACRF(PowerSumAttenuationtoAlienCrosstalkRatioattheFar-end)外部远端串音比功率和PSAACR-Favg(AveragePowerSumAttenuationtoAlienCrosstalkRatioattheFarend)外部远端串音平均值比功率和PSACRF(PowerSumAttenuationtoCrosstalkRatioattheFar-end

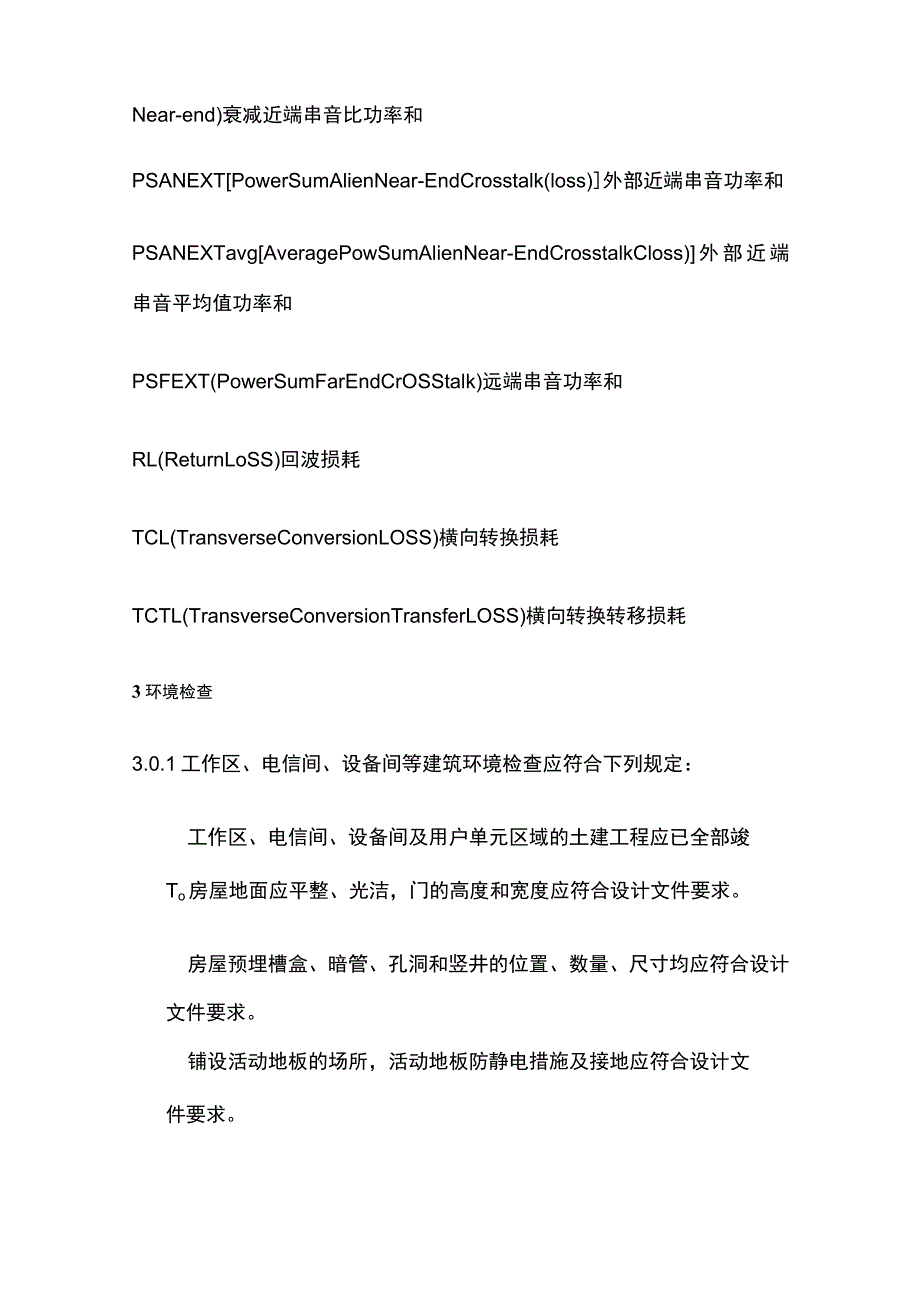

4、)衰减远端串音比功率和PSACR-N(PowerSumAttenuationtoCrosstalkRatioattheNear-end)衰减近端串音比功率和PSANEXTPowerSumAlienNear-EndCrosstalk(loss)外部近端串音功率和PSANEXTavgAveragePowSumAlienNear-EndCrosstalkCloss)外部近端串音平均值功率和PSFEXT(PowerSumFarEndCrOSStalk)远端串音功率和RL(ReturnLoSS)回波损耗TCL(TransverseConversionLOSS)横向转换损耗TCTL(TransverseC
5、onversionTransferLOSS)横向转换转移损耗3环境检查3.0.1工作区、电信间、设备间等建筑环境检查应符合下列规定：工作区、电信间、设备间及用户单元区域的土建工程应已全部竣To房屋地面应平整、光洁，门的高度和宽度应符合设计文件要求。房屋预埋槽盒、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计文件要求。铺设活动地板的场所，活动地板防静电措施及接地应符合设计文件要求。暗装或明装在墙体或柱子上的信息插座盒底距地高度宜300mmo安装在工作台侧隔板面及临近墙面上的信息插座盒底距地宜为100OmmoCP集合点箱体、多用户信息插座箱体宜安装在导管的引人侧及便于维护的柱子及承重墙上等处，箱体
6、底边距地高度宜为500mm;当在墙体、柱子上部或吊顶内安装时，距地高度不宜小1800mmo每个工作区宜配置不少于2个带保护接地的单相交流220V/IOA电源插座盒。电源插座宜嵌墙暗装，高度应与信息插座一致。每个用户单元信息配线箱附近水平70mm15Omm处，宜预留设置2个单相交流220V/10A电源插座，每个电源插座的配电线路均装设保护电器，配线箱内应引人单相交流220V电源。电源插座宜嵌墙暗装，底部距地高度宜与信息配线箱一致。电信间、设备间、进线间应设置不少于2个单相交流220V/：IOA电源插座盒，每个电源插座的配电线路均装设保护器。设备供电电源应另行配置。电源插座宜嵌墙暗装,底部距地高度
7、宜为300mmo电信间、设备间、进线间、弱电竖井应提供可靠的接地等电位联结端子板，接地电阻值及接地导线规格应符合设计要求。电信间、设备间、进线间的位置、面积、高度、通风、防火及环境温、湿度等因素应符合设计要求。3.0.2建筑物进线间及人口设施的检查应符合下列规定:引入管道的数量、组合排列以及与其他设施，如电气、水、燃气、下水道等的位置及间距应符合设计文彳牛要求；引入缆线采用的敷设方法应符合设计文件要求；管线入口部位的处理应符合设计要求，并应采取排水及防止有害气体、水、虫等进入的措施。303机柜、配线箱、管槽等设施的安装方式应符合抗震设计要求。4器材及测试仪表工具检查4.0.1器材检验应符合下列
8、规定：工程所用缆线和器材的品牌、型号、规格、数量、质量应在施工前进行检查，应符合设计文件要求，并应具备相应的质量文件或证书，无出厂检验证明材料、质量文件或与设计不符者不得在工程中使用；进口设备和材料应具有产地证明和商检证明；.经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理；工程中使用的缆线、器材应与订货合同或封存的产品样品在规格、型号、等级上相符；备品、备件及各类文件资料应齐全。4.0.2型材、管材与铁件的检查应符合下列规定：地下通信管道和人（手）?L所使用器材的检查及室外管道的检验，应符合现行国家标准通信管道工程施工及验收规范GB50374的有关规定；各种型材的材质、规格、
9、型号应符合设计文件的要求，表面应光滑、平整，不得变形、断裂；金属导管、桥架及过线盒、接线盒等表面涂覆或镀层应均匀、完整，不得变形、损坏；室内管材采用金属导管或塑料导管时，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计文件要求；金属管槽应根据工程环境要求作镀辞或其他防腐处理。塑料管槽应采用阻燃型管槽，外壁应具有阻燃标记；各种金属件的材质、规格均应符合质量要求，不得有歪斜、扭曲、飞刺、断裂或破损；金属件的表面处理和镀层应均匀、完整，表面光沽，无脱落、气泡等缺陷。4.0.3缆线的检验应符合下列规定：工程使用的电缆和光缆的型式、规格及缆线的阻燃等级应符合设计文件要求。.缆线的出厂质量检验报告、
10、合格证、出厂测试记录等各种随盘资料应齐全，所附标志、标签内容应齐全、清晰，外包装应注明型号和规格。电缆外包装和外护套需完整元损,当该盘、箱外包装损坏严重时，应按电缆产品要求进行检验，测试合格后再在工程中使用。电缆应附有本批量的电气性能检验报告，施工前对盘、箱的电缆长度、指标参数应按电缆产品标准进行抽验，提供的设备电缆及跳线也应抽验，并做测试记录。光缆开盘后应先检查光缆端头封装是否良好。光缆外包装或光缆护套当有损伤时，应对该盘光缆进行光纤性能指标测试，并应符合下列规定：1）当有断纤时，应进行处理，并应检查合格后使用；2）如光缆庆、B端标识应正确、明显；3）光纤检测完毕后，端头应密封固定，并应恢复
11、外包装。单盘光缆应对每根光纤进行长度测试。光纤接插软线或光跳线检验应符合下列规定：1）两端的光纤连接器件端面应装配合适的保护盖帽；2）光纤应有明显的类型标记，并应符合设计文件要求；3）使用光纤端面测试仪应对该批量光连接器件端面进行抽验，比例不宜大于5%10%4.0.4连接器件的检验应符合下列规定:配线模块、信息插座模块及其他连接器件的部件应完整，电气和机械性能等指标应符合相应产品的质量标准。塑料材质应具有阻燃性能，并应满足设计要求。光纤连接器件及适配器的型式、数量、端口位置应与设计相符。光纤连接器件应外观平滑、洁净，并不应有油污、毛剌、伤痕及裂纹等缺陷，各零部件组合应严密、平整。4.0.5配线
12、设备的使用应符合下列规定：光、电缆配线设备的型式、规格应符合设计文件要求；光、电缆配线设备的编排及标志名称应与设计相符。各类标志名称应统一，标志位置正确、清晰。4.0.6测试仪表和工具的检验应符合下列规定：应事先对工程中需要使用的仪表和工具进行测试或检查，缆线测试仪表应附有检测机构的证明文件。.测试仪表应能测试相应布线等级的各种电气性能及传输特性，其精度应符合相应要求。测试仪表的精度应按相应的鉴定规程和校准方法进行定期检查和校准，经过计量部门校验取得合格证后，方可在有效期内使用，并应符合下列规定：1）测试仪表应具有测试结果的保存功能并提供输出端口；2）可将所有存贮的测试数据输出至计算机打印机，
13、测试数据不应被修改；3）测试仪表应能提供所有测试项目的概要和详细的报告；4）测试仪表宜提供汉化的通用人机界面。施工前对剥线器、光缆切断器、光纤熔接机、光纤磨光机、光纤显微镜、卡接工具等电缆或光缆的施工工具应进行检查，合格后方可在工程中使用。4.0.7现场尚无检测手段取得屏蔽布线系统所需的相关技术参数时，可将认证检测机构或生产厂家附有的技术报告作为检查依据。4.0.8对绞电缆电气性能与机械特性、光缆传输性能以及连接器件的具体技术指标应符合设计文件要求。性能指标不符合设计文件要求的设备和材料不得在工程中使用。5设备安装检验5.0.1机柜、配线箱等设备的规格、容量、位置应符合设计文件要求，安装应符合
14、下列规定：垂直偏差度不应大于3mm;机柜上的各种零件不得脱落或碰坏，漆面不应有脱落及划痕，各种标志应完整、清晰；在公共场所安装配线箱时壁嵌式箱体底边距地不宜小于L5m,墙挂式箱体底面距地不宜小于1.8m;门锁的启闭应灵活、可靠；机柜、配线箱及桥架等设备的安装应牢固，当有抗震要求时，应按抗震设计进行加固。5.0.2各类配线部件的安装应符合下列规定各部件应完整，安装就位，标志齐全、清晰安装螺丝应拧紧，面板应保持在一个平面上。5.0.3信息插座模块安装应符合下列规定：信息插座底盒、多用户信息插座及集合点配线箱、用户单元信息配线箱安装位置和高度应符合设计文彳牛要求。安装在活动地板内或地面上时，应固定在
15、接线盒内，插座面板采用直立和水平等形式；接线盒盖可开启，并应具有防水、防尘、抗压功能。接线盒盖面应与地面齐平。信息插座底盒同时安装信息插座模块和电源插座时，间距及采取的防护措施应符合设计文件要求。信息插座底盒明装的固定方法应根据施工现场条件而定。固定螺丝应拧紧，不应产生松动现象。各种插座面板应有标识，以颜色、图形、文字表示所接终端设备业务类型。工作区内终接光缆的光纤连接器件及适配器安装底盒应具有空间，并应符合设计文件要求。5.0.4缆线桥架的安装应符合下列规定：安装位置应符合施工图要求，左右偏差不应超过50mm;安装水平度每米偏差不应超过2mm;垂直安装应与地面保持垂直，垂直度偏差不应超过3mm;桥架截断处及拼接处应平滑、无毛剌；吊架和支架安装应保持垂直，整齐牢固，无歪斜现象；金属桥架及金属导管各段之间应保持连接良好，安装牢固；采用垂直槽盒布放缆线时，支撑点宜避开地面沟槽和槽盒位置,支撑应牢固。5.0.5安装机柜、配线箱、配线设备屏蔽层及金属导管、桥架使用的接地体应符合设计文件要求，就近接地，并应保持良好的电气连接。6缆线的敷设和保护方式检验6.1 缆线的敷设6.1.1 缆线的敷设应符合下列规定：.缆线的型式、规格应与设计
