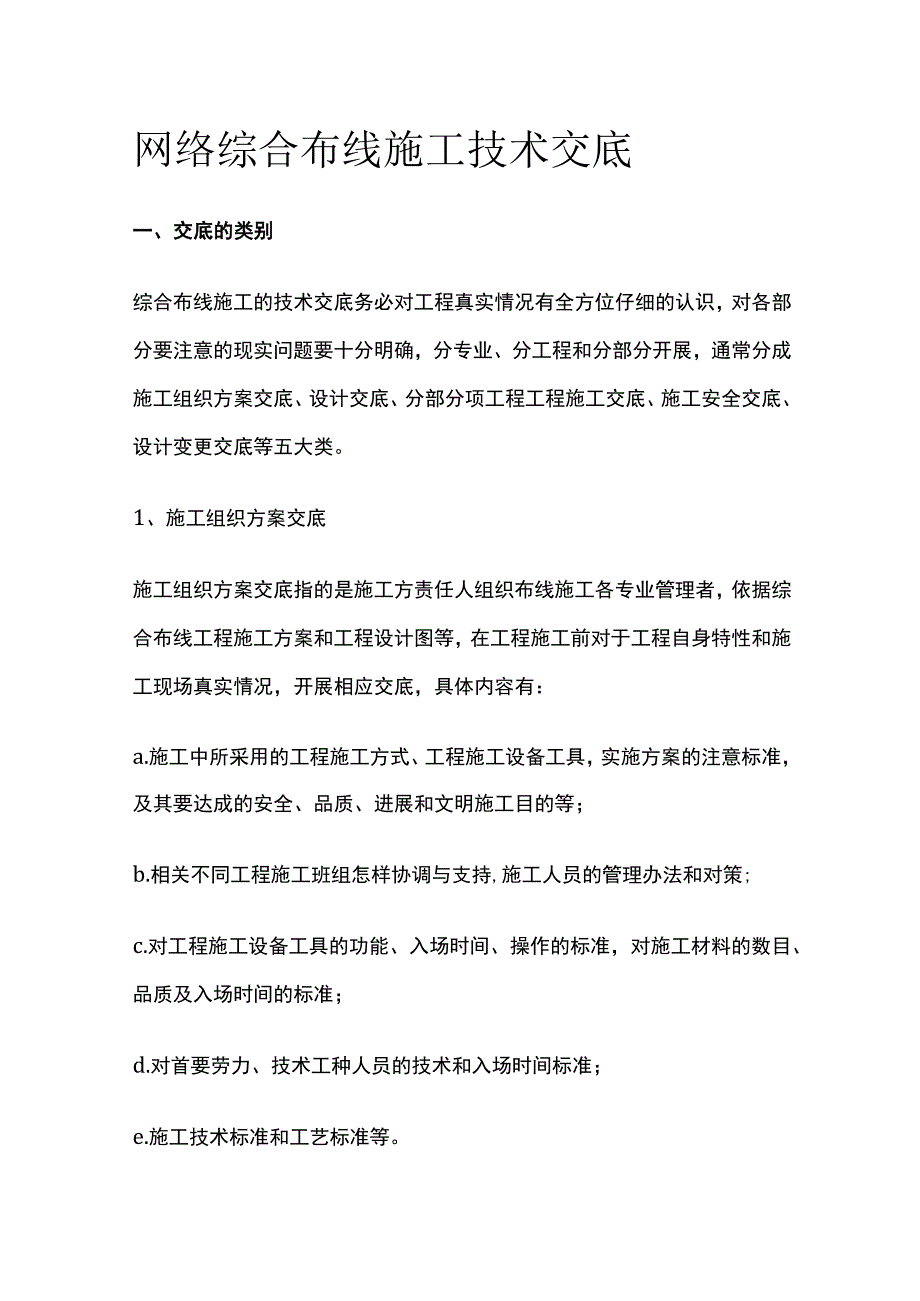

1、网络综合布线施工技术交底一、交底的类别综合布线施工的技术交底务必对工程真实情况有全方位仔细的认识，对各部分要注意的现实问题要十分明确，分专业、分工程和分部分开展，通常分成施工组织方案交底、设计交底、分部分项工程工程施工交底、施工安全交底、设计变更交底等五大类。1、施工组织方案交底施工组织方案交底指的是施工方责任人组织布线施工各专业管理者，依据综合布线工程施工方案和工程设计图等，在工程施工前对于工程自身特性和施工现场真实情况，开展相应交底，具体内容有：a.施工中所采用的工程施工方式、工程施工设备工具，实施方案的注意标准，及其要达成的安全、品质、进展和文明施工目的等；b.相关不同工程施工班组怎样协

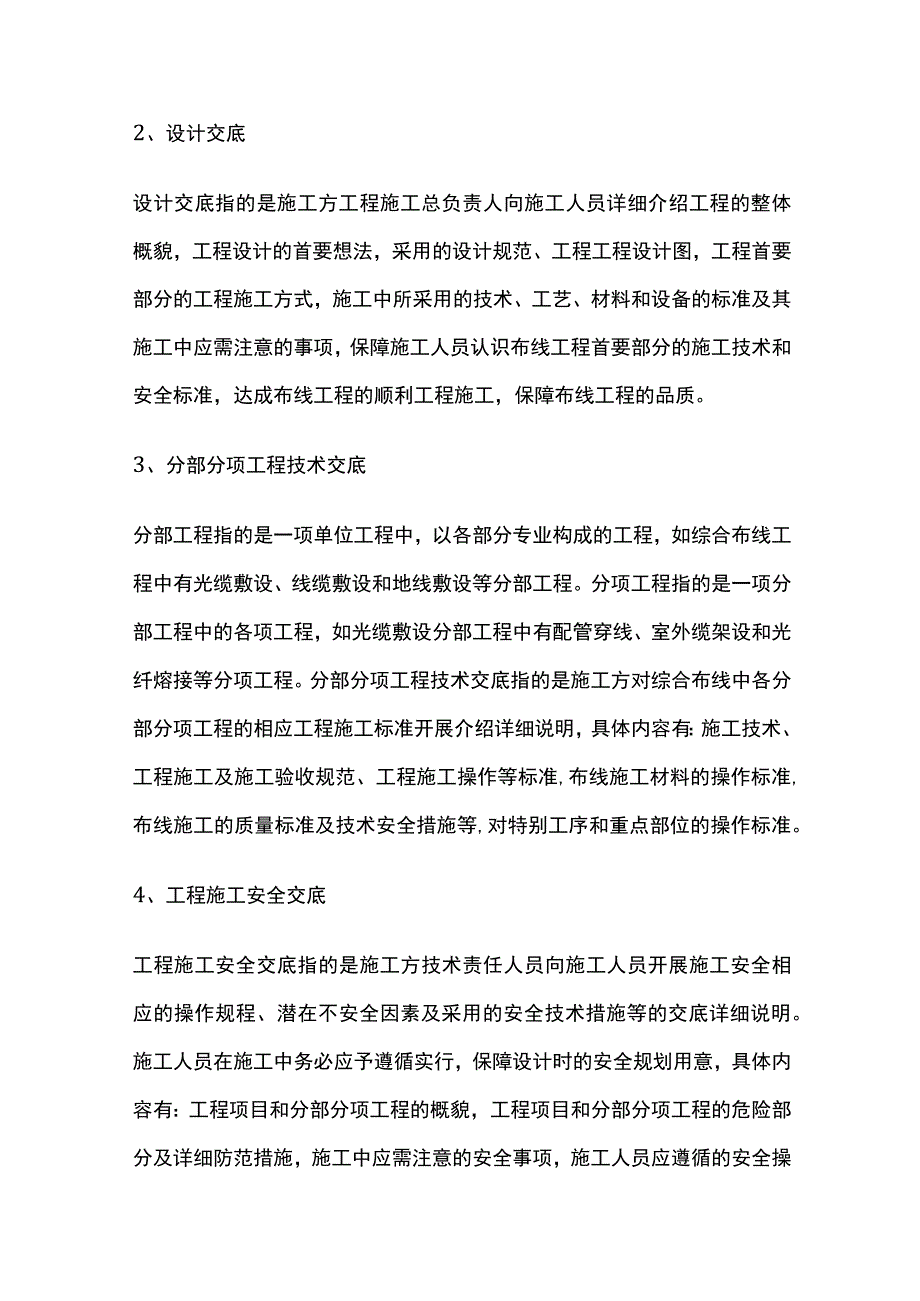

2、调与支持,施工人员的管理办法和对策;c.对工程施工设备工具的功能、入场时间、操作的标准，对施工材料的数目、品质及入场时间的标准；d.对首要劳力、技术工种人员的技术和入场时间标准；e.施工技术标准和工艺标准等。2、设计交底设计交底指的是施工方工程施工总负责人向施工人员详细介绍工程的整体概貌，工程设计的首要想法，采用的设计规范、工程工程设计图，工程首要部分的工程施工方式，施工中所采用的技术、工艺、材料和设备的标准及其施工中应需注意的事项，保障施工人员认识布线工程首要部分的施工技术和安全标准，达成布线工程的顺利工程施工，保障布线工程的品质。3、分部分项工程技术交底分部工程指的是一项单位工程中，以各部
3、分专业构成的工程，如综合布线工程中有光缆敷设、线缆敷设和地线敷设等分部工程。分项工程指的是一项分部工程中的各项工程，如光缆敷设分部工程中有配管穿线、室外缆架设和光纤熔接等分项工程。分部分项工程技术交底指的是施工方对综合布线中各分部分项工程的相应工程施工标准开展介绍详细说明，具体内容有：施工技术、工程施工及施工验收规范、工程施工操作等标准,布线施工材料的操作标准,布线施工的质量标准及技术安全措施等,对特别工序和重点部位的操作标准。4、工程施工安全交底工程施工安全交底指的是施工方技术责任人员向施工人员开展施工安全相应的操作规程、潜在不安全因素及采用的安全技术措施等的交底详细说明。施工人员在施工中务

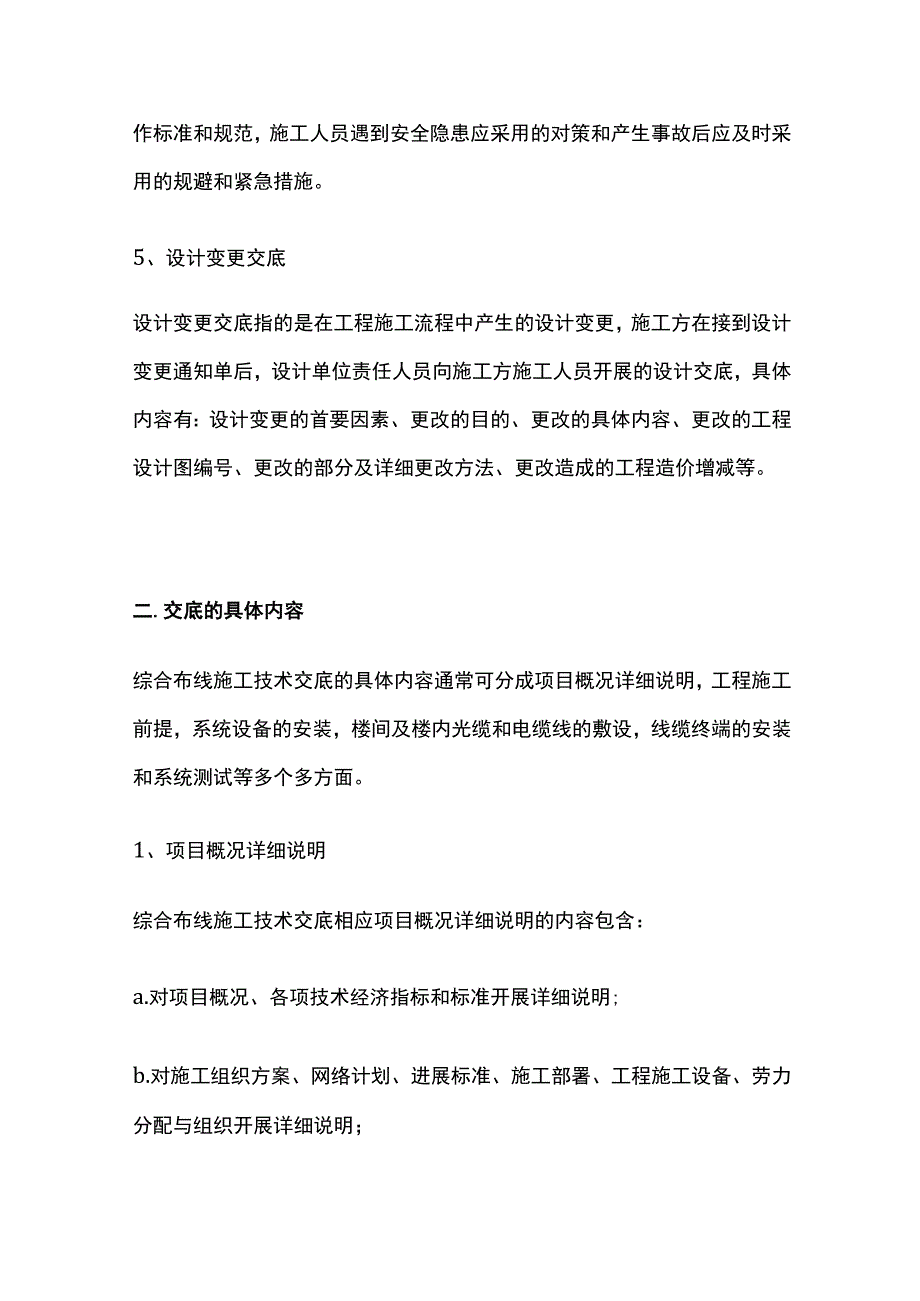

4、必应予遵循实行，保障设计时的安全规划用意，具体内容有：工程项目和分部分项工程的概貌，工程项目和分部分项工程的危险部分及详细防范措施，施工中应需注意的安全事项，施工人员应遵循的安全操作标准和规范，施工人员遇到安全隐患应采用的对策和产生事故后应及时采用的规避和紧急措施。5、设计变更交底设计变更交底指的是在工程施工流程中产生的设计变更，施工方在接到设计变更通知单后，设计单位责任人员向施工方施工人员开展的设计交底，具体内容有：设计变更的首要因素、更改的目的、更改的具体内容、更改的工程设计图编号、更改的部分及详细更改方法、更改造成的工程造价增减等。二.交底的具体内容综合布线施工技术交底的具体内容通常可分
5、成项目概况详细说明，工程施工前提，系统设备的安装，楼间及楼内光缆和电缆线的敷设，线缆终端的安装和系统测试等多个多方面。1、项目概况详细说明综合布线施工技术交底相应项目概况详细说明的内容包含：a.对项目概况、各项技术经济指标和标准开展详细说明;b.对施工组织方案、网络计划、进展标准、施工部署、工程施工设备、劳力分配与组织开展详细说明；c.对采用的施工技术、工艺、材料及施工验收规范的标准、实施方案和相应注意事项开展详细说明；d.对施工安全、具体措施及其相应注意事项的详细说明。2、工程施工前提综合布线施工技术交底相应工程施工前提的内容首要涉及到检测工程施工环境、工程施工器材、施工安全及防火等几多方面
6、是不是达成工程施工设计标准。在工程施工环境多方面，检测土建施工中地坪、墙壁、门、电源插座及接地装置是不是符合工程施工标准;检测土建工艺中机房面积、预留孔洞是不是符合设计标准;检测工程施工电源是不是安全可靠、符合工程施工标准;检测室内活动地板的敷设是不是符合工程施工设计标准。在工程施工器材多方面,检测其外形、规格、品种、数目是不是符合工程施工设计标准才由样测试工程施工电缆线的电气功能是不是符合工程施工设计标准;测试工程施工光纤的特性是不是符合工程施工设计标准。在施工安全及防火多方面，标准学习把握施工安全知识、法规和应急情形处置,及其对消防器材的操作;标准有对危险物的堆放详细说明;标准有预留孔洞等
7、防火对策。3、系统设备的安装系统设备的安装主要包括设备机架的安装和信息插座的安装。综合布线施工技术交底相应设备机架安装的内容包含:对设备机架的规格、程式、外形标准的详细说明;对设备机架安装垂度、水平度标准的详细说明;对设备机架安装后的表层油漆及相应标示标准的详细说明;对设备机架的各类螺丝的紧固程度标准的详细说明;对设备机架的防震加固对策标准的详细说明;对设备机架的接地对策标准的详细说明等。相应信息插座安装的内容包含：对工程施工所采用的信息插座的规格、位置、品质标准的详细说明;对信息插座安装后的各类螺丝务必拧紧的详细说明;对信息插座安装后其上的相应标示要齐全的详细说明;对信息插座安装工艺标准的详
8、细说明;特别对屏蔽层可靠连接标准的详细说明。4、楼间电缆线和光缆的敷设楼间电缆线和光缆的敷设主要包括架空线缆、管道线缆、埋式线缆、隧道线缆等的敷设。综合布线施工技术交底相应架空线缆敷设的内容包含:对吊线规格、架设位置、装设规格标准的详细说明;对吊线垂度标准的详细说明;对线缆规格标准的详细说明;对卡、挂间隔标准的详细说明;对线缆的引入工艺标准的详细说明。相应管道线缆敷设的内容包含：操作管孔孔位标准的详细说明;对线缆规格、走向及其防护设施的设置品质标准的详细说明。相应埋式线缆敷设的内容包含：对线缆规格及防护设施的设置品质标准的详细说明;对线缆敷设位置、深度标准的详细说明;对回土夯实品质标准的详细说
9、明。相应隧道线缆敷设的内容包含：对线缆规格、安装位置、路由标准的详细说明;对土建工艺标准的详细说明。此外，还有些内容是相应通信线路与其他设施的间距标准的详细说明和对进线室安装、工程施工品质标准的详细说明。5、楼内电缆线和光缆的敷设楼内电缆线和光缆的敷设主要包括电缆桥架及槽道安装和线缆敷设。综合布线施工技术交底相应电缆桥架及槽道安装的内容包含：依据工程设计图现场详细说明电缆桥架及槽道的安装位置;详细说明电缆桥架及槽道的安装工艺标准详细说明电缆桥架及槽道的接地对策标准。相应线缆敷设的内容包含：依据设计标准，详细说明敷设线缆的规格、路由及位置;对敷设线缆工艺标准的详细说明。6、线缆终端综合布线施工技
10、术交底相应线缆终端的内容包含：对信息插座工艺标准的详细说明;对配线模块工艺标准的详细说明;对光纤插座工艺标准的详细说明;对各类跳线工艺标准的详细说明。7、系统测试综合布线施工技术交底相应系统测试的内容包含：以施工验收规范为依据，对线缆、光纤的性能测试标准详细说明和对系统接地的测试标准详细说明。=交底的实施方法综合布线施工技术交底的实施方法通常有书面交底、会议交底、岗位技术交底、施工样板交底四种。1.书面交底书面交底是指施工单位技术人员根据工程施工组织设计或施工方案，根据施工及验收规范中的相关技术规定、质量标准和安全要求，结合工程情况实际，写出书面技术交底资料，一式几份，向施工人员进行技术交底。
11、在接受技术交底后，施工班组长和技术负责人员要在交底记录上签字，其中，一份由施工班组贯彻执行，T分存入施工技术档案，一份由技术组保留。2、会议交底会议交底是指施工单位负责人在会议上对综合布线工程施工事宜进行技术交底（如施工组织设计、施工方案的介绍等），提出具体施工进度、实施办法和要求，同时，可由技术负责人员对重点细节作详细说明，可由质量安全负责人员对施工质量与技术安全措施作详细说明，各施工班组可对技术交底中不明确或对实施过程中有较大困难的问题提出质疑,会议要对相关问题逐一给予答复，确保交底清楚。3、岗谢术交底岗位技术交底是指在综合布线施工中，为保证不同工序和岗位的操作质量，要求不同的工序和岗位进
12、行合理配合，施工单位依据施工组织设计和施工方案，制定操作工艺要求，以施工现场的实际情况，通过书面形式或口头形式向施工人员进行岗位交底，对具体操作要求及安全要求等做出说明。4、施工样板交底施工样板交底是指根据设计图纸的技术要求和施工方案，以施工及验收规范为前提，由施工单位技术水平较高的施工人员，做出达到优良品标准的样板，作为其他施工人员学习参照的实物模型，使施工人员了解掌握施工主要采用的技术、工艺、材料及工具等的特性，掌握施工操作步骤及要领，熟悉施工工艺要求和质量标准。四、交底时应注意的问题综合布线的施工安装是一个严格规范化的过程，是对网络的应用质量起决定作用的重要因素，而做好综合布线施工技术交
13、底工作是保证施工质量的前提，综合布线施工技术交底工作的内容多、范围广，要注意的问题也很多，主要问题归纳如下：.综合布线施工技术交底要严格执行施工及验收规范规程，不得任意修改、删减施工及验收规范规程中的要求和质量标准。.综合布线施工技术交底要符合设计施工图中的各项技术要求，要符合施工组织设计或施工方案的各项要求，包括技术措施和施工进度等要求。对综合布线施工中采用的技术、工艺和材料要进行详细交底，对容易忽略的分项工程、特殊部位和隐蔽工程也要认真进行详细技术交底。.综合布线施工技术交底要全面明确，要突出重点，对作业程序，执行标准，采用的技术、施工工艺、质量标准和安全注意事项等要分别详细说明，不能含糊其词。对不同层次的施工人员，根据技术交底的深度与详细程度，采用适当深度的内容和说明方式，有针对性地对不同人员进行合理有效的交底，确保施工人员的全面理解对综合布线施工技术交底中的书面技术交底，要仔细审核，留有底稿，字迹要工整清楚，数据引用要正确，书面交底的签发人、审核人和接收人都要签名盖章。技术交底是施工单位十分重要的一项技术管理工作，本文联系综合布线施工情况的具体实际，对综合布线施工技术交底的定义、分类、内容、要求、实施方法及注意问题进行了阐述，目的是使综合布线施工相关人员对综合布线施工技术交底工作有一个初步的了解，以便对有序地施工,减少各种施工操作差错，提高施工质量有所帮助。
