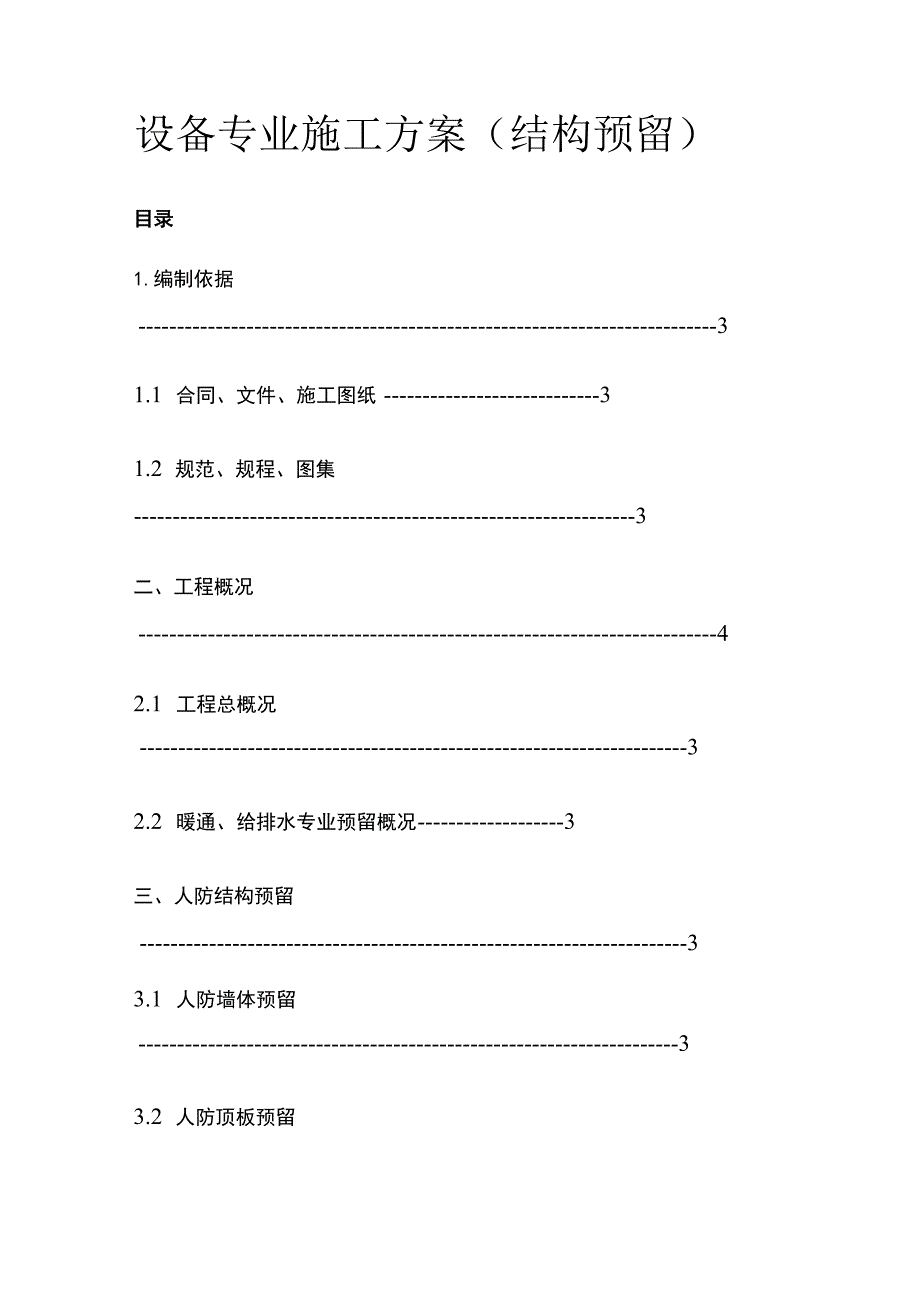

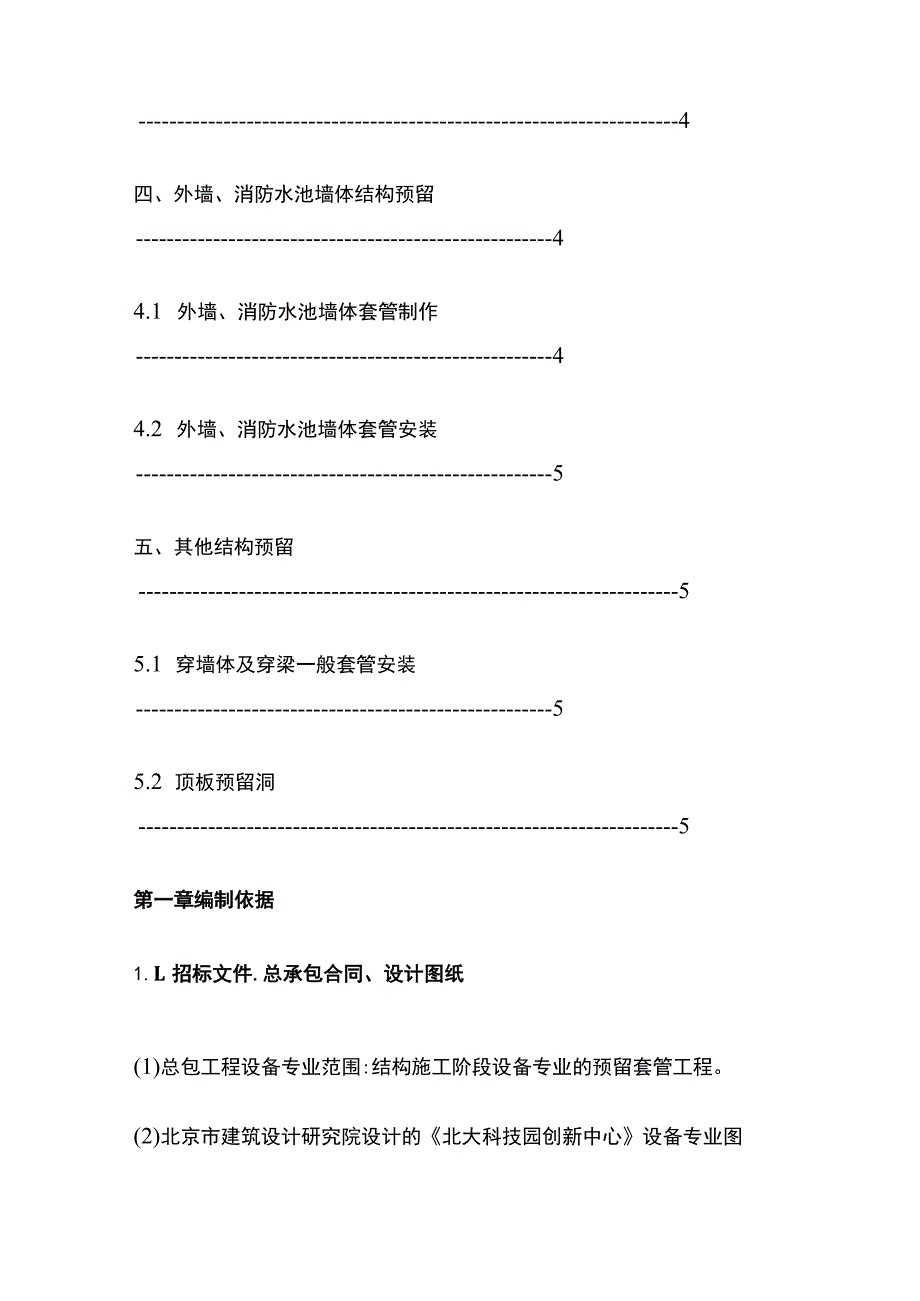

1、设备专业施工方案(结构预留)目录1.编制依据31.1 合同、文件、施工图纸31.2 规范、规程、图集3二、工程概况42.1 工程总概况32.2 暖通、给排水专业预留概况3三、人防结构预留33.1 人防墙体预留33.2 人防顶板预留4四、外墙、消防水池墙体结构预留44.1 外墙、消防水池墙体套管制作44.2 外墙、消防水池墙体套管安装5五、其他结构预留55.1 穿墙体及穿梁一般套管安装55.2 顶板预留洞5第一章编制依据1.L招标文件.总承包合同、设计图纸(1)总包工程设备专业范围:结构施工阶段设备专业的预留套管工程。(2)北京市建筑设计研究院设计的北大科技园创新中心设备专业图纸。12.规范.规

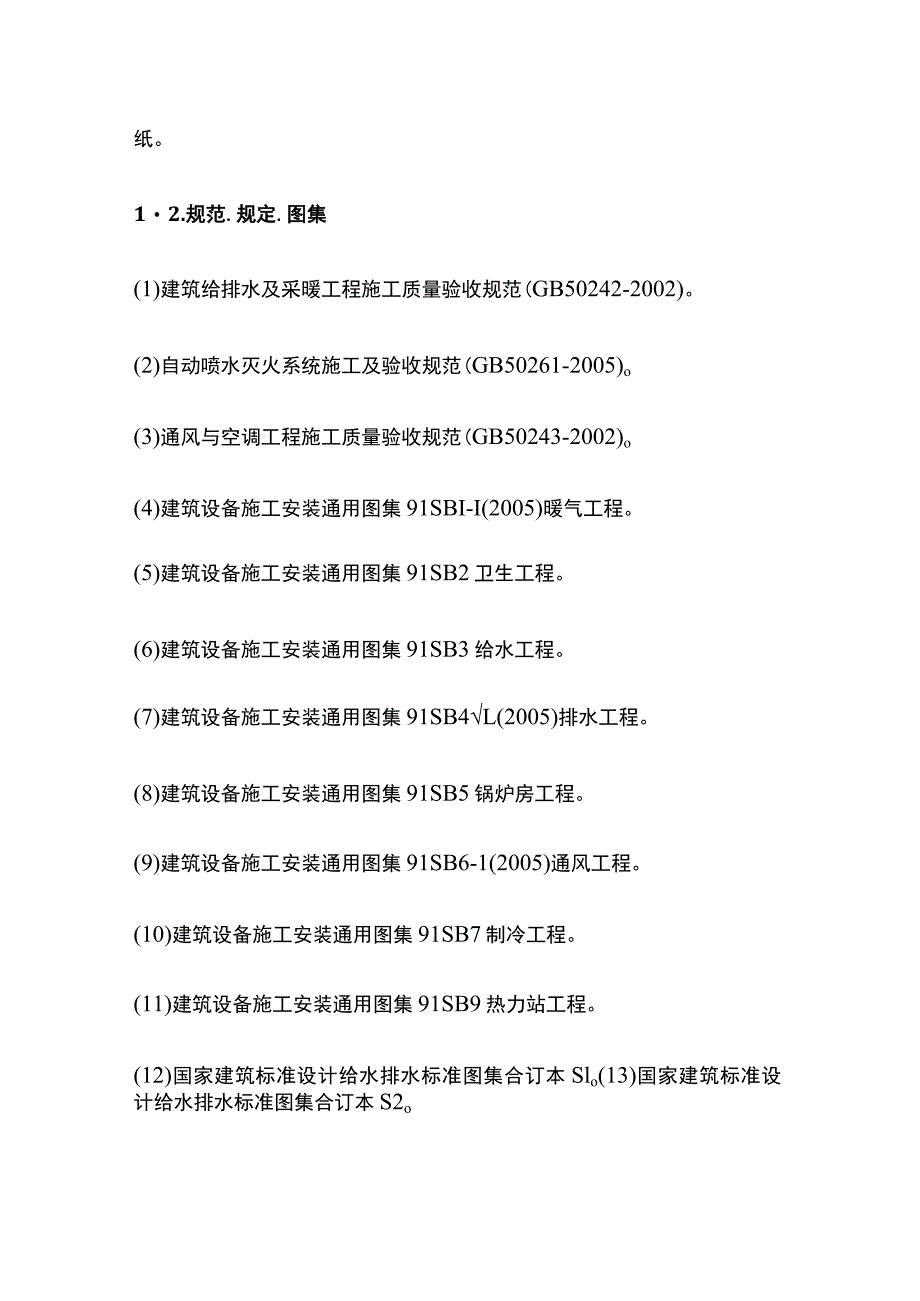

2、定.图集(1)建筑给排水及采暖工程施工质量验收规范(GB50242-2002)。(2)自动喷水灭火系统施工及验收规范(GB50261-2005)o(3)通风与空调工程施工质量验收规范(GB50243-2002)o(4)建筑设备施工安装通用图集91SBI-I(2005)暖气工程。(5)建筑设备施工安装通用图集91SB2卫生工程。(6)建筑设备施工安装通用图集91SB3给水工程。(7)建筑设备施工安装通用图集91SB4L(2005)排水工程。(8)建筑设备施工安装通用图集91SB5锅炉房工程。(9)建筑设备施工安装通用图集91SB6-1(2005)通风工程。(10)建筑设备施工安装通用图集91SB
3、7制冷工程。(11)建筑设备施工安装通用图集91SB9热力站工程。(12)国家建筑标准设计给水排水标准图集合订本Slo(13)国家建筑标准设计给水排水标准图集合订本S2o(14)国家建筑标准设计给水排水标准图集合订本S3o(15)建筑安装分项工程施工工艺规程DBJ/T01-26-2003(第六分册)。(16)建设工程质量管理监督有关法规文件(371#,036#)0(17)防空地下室通用图(通风部分FT)。第二章工程概况2.1. 工程总概况:(1)本建筑地下二层,地上六层,分为办公区和酒店客房区,总建筑面积66000平方米,建筑总高度18米。人防部分全部设于地下二层,人防总建筑2968平方米,人
4、防等级为六级,战时为六级物资库,平时为汽车库。共分为两个防护单元。(2)建筑层数:地上六层,地下二层。楼高18米。(3)建筑面积:66000M22.2. 暖通.给排水专业预留概况:(1)人防墙体预留(2)人防顶板预留(3)外墙、消防水池墙体结构预留(4)其他结构预留第三章人防结构预留3.1人防墙体预留(1)材料准备:焊接钢管、焊接钢板、电焊条、防锈漆。(2)工具准备:电焊机、切割锯、氧气乙焕、手锤、电钻等。(3)作业条件:土建结构合模前。(4)施工依据:预埋标高及位置见地下室二层人防设备专业图纸。(5)人防墙体通风直埋密闭管制作:1000套管数量共计4个,管道用壁厚3mm的焊接钢板卷制,两端各
5、出墙100mmo密闭环壁焊接钢板壁厚4mm,高40mm,密闭环双面焊牢。制作时先加工直径为940mm的圆模具,然后在模具的基础上加工直径1000mm的钢板圆(6)人防墙体水管道密闭套管制作:密闭套管直径比所穿管道直径大两号;密闭环壁厚5mm,高40mm,密闭环双面焊牢,穿墙体的套管长度比墙体厚度短5mmo如右下图所示:(7)套管安装:根据结构50线确定套管标高,根据模板边线确定套管到轴线的水平距离。套管放好后,利用废钢筋头将套管焊牢在钢筋网上。再次核对标高及轴线距离。确认无误后,将套管两头用聚苯板填塞,缠黄色胶带封好,防止砂浆流进套管内造成安装时清理困难,然后进行下一个套管安装。(8)通风直埋
6、密闭管管径1000mm,必须保证钢板卷的圆尺寸偏差符合要求,不得随意加工制作。3.2人防顶板预留(1)人防顶板水管道密闭套管制作:密闭套管直径比所穿管道直径大两号;密闭环壁厚5mm,高40mm,密闭环双面焊牢,穿入防顶板的套管长度比装修完顶板高2公分。如右下图所示:第四章外墙、消防水池墙体结构预留(1)外墙、消防水池墙体的刚性防水套管制作:刚性防水套管比图示管径大两号,套管长度比结构墙体厚度小5mm,便于支模板。防水翼环焊接钢板的壁厚IOmm,高60mm,密闭环双面焊牢。如左下图所示:4.2外墙、消防水池墙体的刚性防水套管安装:(1)根据结构50线确定套管标高,根据模板边线确定套管到轴线的水平
7、距离。套管放好后,利用废钢筋头将套管焊牢在钢筋网上。再次核对标高及轴线距离。确认无误后,将套管两头用聚苯泡沫板填塞,缠黄色胶带封好,防止磴浆流进套管内造成安装时清理困难,然后进行下一个套管安装。第五章其他结构预留5.1穿墙体及穿梁一般套管安装:(1)一般套管比图示管径大两号,穿墙体的套管长度比墙体厚度短5mmo根据结构50线确定套管标高,根据模板边线确定套管到轴线的水平距离。套管放好后,利用废钢筋头将套管焊牢在钢筋网上。再次核对标高及轴线距离。确认无误后,将套管两头用聚苯泡沫板填塞,缠黄色胶带封好,防止砂浆流进套管内造成安装时清理困难,然后进行下一个套管安装。(2)套管比所穿管道管径大两号,在顶板支模时先在顶模上画圈定位,然后将套管固定牢固,钢筋绑扎时监控不要移动套管。在打碎时监控套管不要被移动、堵塞;等佐强度能够上人时,拔下套管,清理管洞,将套管统一刷干净,涂模板油后准备下次使用。顶板洞在土建拆模后统一用废弃的竹胶板盖好,用铁丝绑住,防止从顶板洞中坠物砸伤人。
