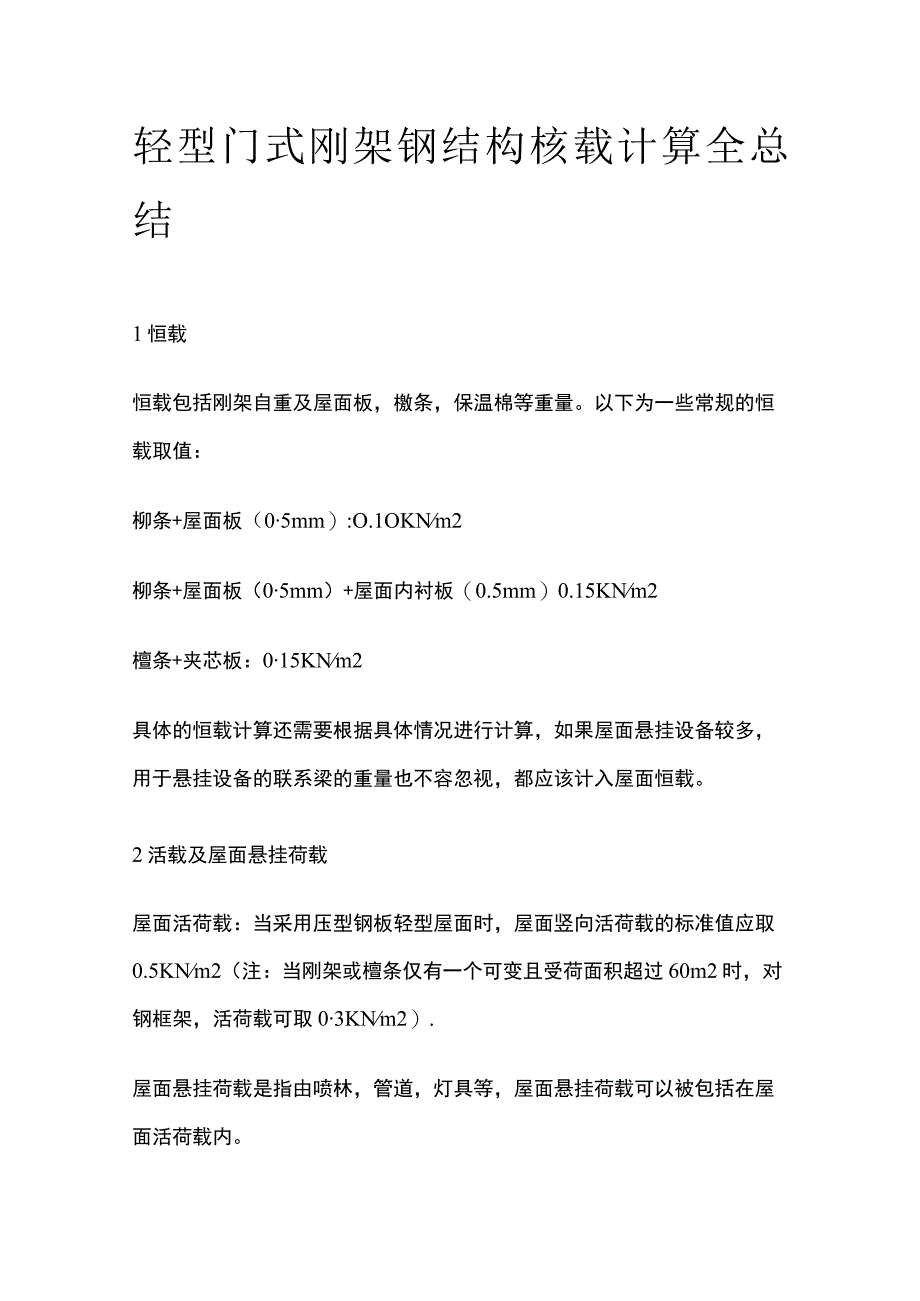

1、轻型门式刚架钢结构核载计算全总结1恒载恒载包括刚架自重及屋面板，檄条，保温棉等重量。以下为一些常规的恒载取值：柳条+屋面板（05mm）:O.1OKNm2柳条+屋面板（05mm）+屋面内衬板（0.5mm）0.15KNm2檀条+夹芯板：015KNm2具体的恒载计算还需要根据具体情况进行计算，如果屋面悬挂设备较多，用于悬挂设备的联系梁的重量也不容忽视，都应该计入屋面恒载。2活载及屋面悬挂荷载屋面活荷载：当采用压型钢板轻型屋面时，屋面竖向活荷载的标准值应取0.5KNm2（注：当刚架或檀条仅有一个可变且受荷面积超过60m2时，对钢框架，活荷载可取03KNm2）.屋面悬挂荷载是指由喷林，管道，灯具等，屋面

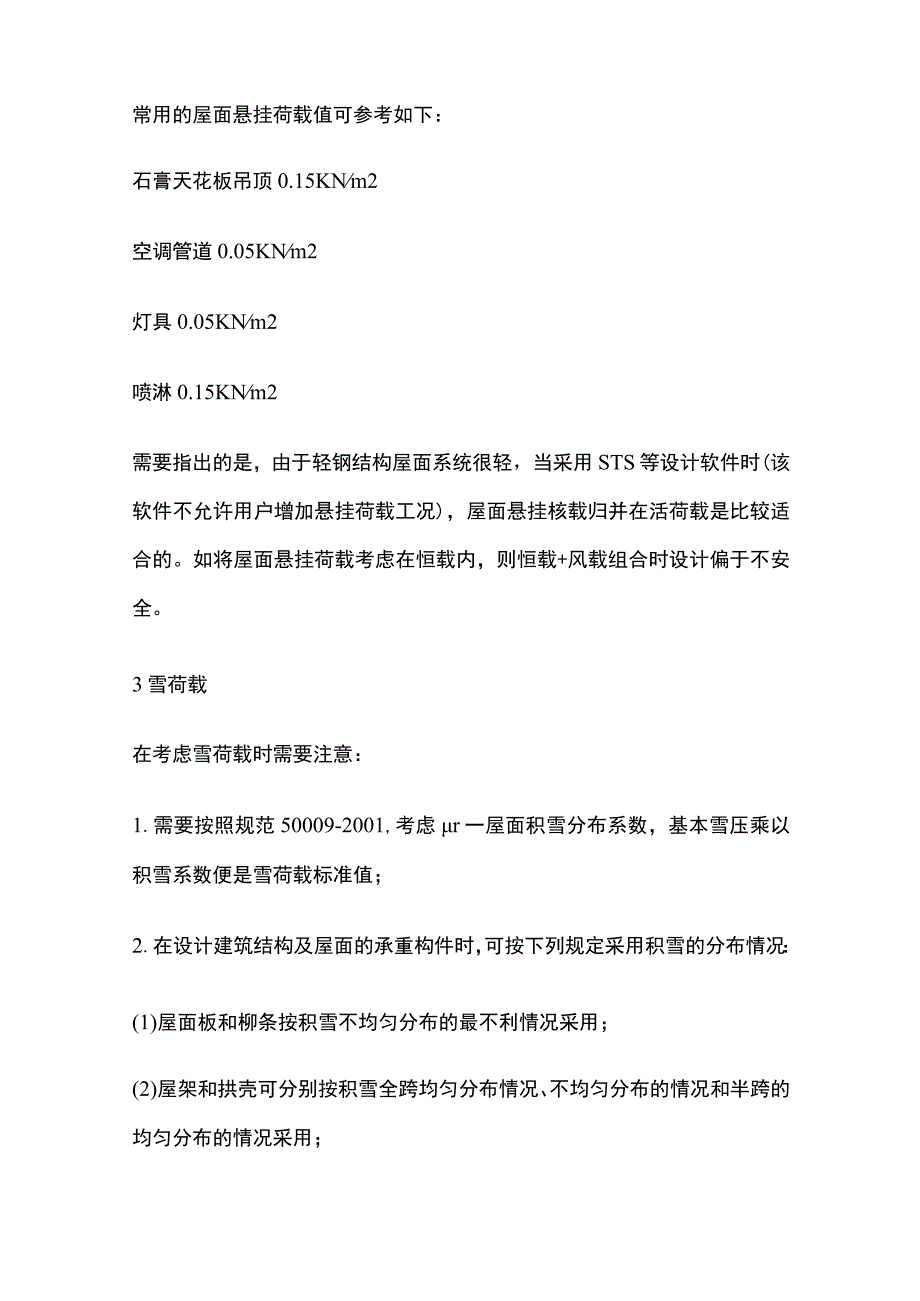

2、悬挂荷载可以被包括在屋面活荷载内。常用的屋面悬挂荷载值可参考如下：石膏天花板吊顶0.15KNm2空调管道0.05KNm2灯具0.05KNm2喷淋0.15KNm2需要指出的是，由于轻钢结构屋面系统很轻，当采用STS等设计软件时(该软件不允许用户增加悬挂荷载工况)，屋面悬挂核载归并在活荷载是比较适合的。如将屋面悬挂荷载考虑在恒载内，则恒载+风载组合时设计偏于不安全。3雪荷载在考虑雪荷载时需要注意：1.需要按照规范50009-2001,考虑r一屋面积雪分布系数，基本雪压乘以积雪系数便是雪荷载标准值；2.在设计建筑结构及屋面的承重构件时，可按下列规定采用积雪的分布情况：(1)屋面板和柳条按积雪不均匀分

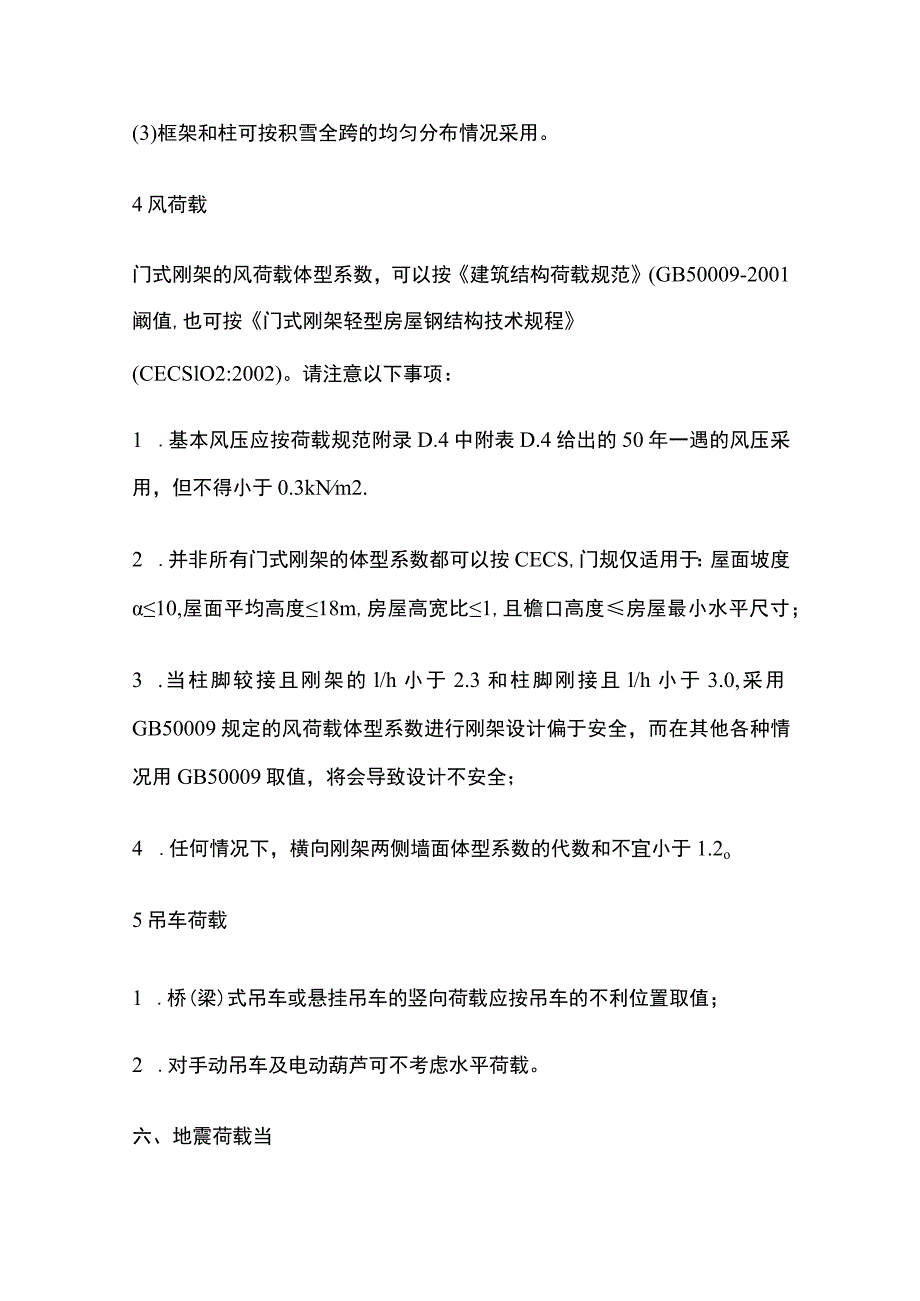

3、布的最不利情况采用；(2)屋架和拱壳可分别按积雪全跨均匀分布情况、不均匀分布的情况和半跨的均匀分布的情况采用；(3)框架和柱可按积雪全跨的均匀分布情况采用。4风荷载门式刚架的风荷载体型系数，可以按建筑结构荷载规范(GB50009-2001阚值,也可按门式刚架轻型房屋钢结构技术规程(CECSlO2:2002)。请注意以下事项：1 .基本风压应按荷载规范附录D.4中附表D.4给出的50年一遇的风压采用，但不得小于0.3kNm2.2 .并非所有门式刚架的体型系数都可以按CECS,门规仅适用于：屋面坡度10,屋面平均高度18m,房屋高宽比1,且檐口高度房屋最小水平尺寸；3 .当柱脚较接且刚架的l/h小
4、于2.3和柱脚刚接且l/h小于3.0,采用GB50009规定的风荷载体型系数进行刚架设计偏于安全，而在其他各种情况用GB50009取值，将会导致设计不安全；4 .任何情况下，横向刚架两侧墙面体型系数的代数和不宜小于1.2o5吊车荷载1 .桥(梁)式吊车或悬挂吊车的竖向荷载应按吊车的不利位置取值；2 .对手动吊车及电动葫芦可不考虑水平荷载。六、地震荷载当抗震设防烈度较高并且房屋跨度很大、高度很高，或宽度方向有很多摇摆柱时，可按建筑抗震设计规范进行水平地震作用效应下刚架地震左右组合下的验算。计算时，阻尼比可取为0.05。荷载组合一、承载力验算的荷载组合（一）由可变荷载效应控制基本组合：1.2X永久
5、荷载+1.4X最大可变荷载1.2X永久荷载+0.7X1.4X可变荷载1.0X永久荷载+1.4X最大风吸力（二）由永久荷载效应控制的基本组合：135X永久荷载+1.4X可变荷载X相应的组合系数（三）地震作用组合:1.2（或LO）x（重力荷载代表值效应）+1.3X水平地震作用标准值效应计算时不考虑风荷载作用，重力荷载代表值应按照建筑抗震设计规范（GB50011-2001）第5.1.3条计算。二、荷载组合的注意事项1 .屋面活荷载不与雪荷载同时组合；2 .地震作用不与风荷载同时考虑；3 .由于风荷载效应与永久荷载效应二者符号相反，当恒载与风载进行组合时，恒载的组合系数应取为LO,并且恒载不应取得过大
6、，不应将屋面悬挂荷载等考虑在恒载中。三.门式刚架常用的荷载组合方式为了使内力组合更为合理，笔者将悬挂荷载作为单独工况列出。以下为常用的荷载组合（无吊车的情况），用于承载力验算，可供读者参考。1 .1.2（恒载+悬挂荷载）+1.4屋面活载+1.4楼面活载2 .1.2（恒载悬挂荷载）+1.4屋面雪载+1.4楼面活载3.1.0恒载+1.4左风载4.1.0恒载+1.4右风载5.1.2（恒载+悬挂荷载+0.5楼面荷载+0.5屋面雪载）+1.3左地tslfe辰6.1.2（恒载+悬挂荷载+0.5楼面荷载+0.5屋面雪载）+1.3右地辰7.1.0（恒载+悬挂荷载+0.5楼面荷载+0.5屋面雪载）+1.3左地S!S辰8.1.0（恒载+悬挂荷载+0.5楼面荷载+0.5屋面雪载）+1.3右地辰9.1.2（恒载悬挂荷载）+0.9（1.4楼面荷载+1.4雪载+1.4左风）10.1.2（恒载+悬挂荷载）0.9（1.4楼面荷载+1.4雪载+1.4右风）11.1.35（恒载+悬挂荷载）+1.4x0.7（楼面活载+屋面活载）12.1.35（恒载+悬挂荷载）+1.4x0.7（楼面活载+屋面雪载）
