《透水混凝土的施工方法要点全总结.docx》由会员分享，可在线阅读，更多相关《透水混凝土的施工方法要点全总结.docx（7页珍藏版）》请在第壹文秘上搜索。

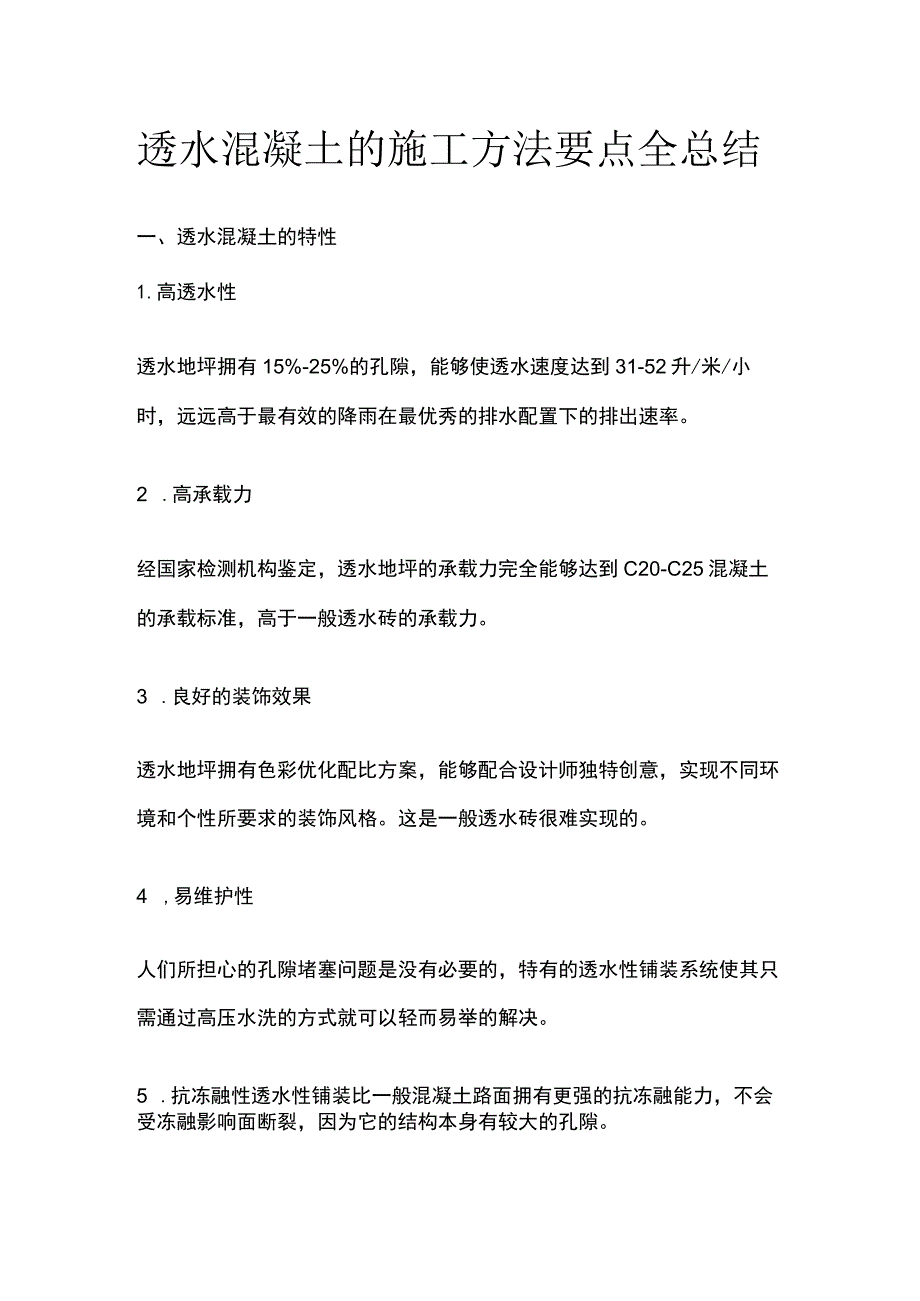

1、透水混凝土的施工方法要点全总结一、透水混凝土的特性1.高透水性透水地坪拥有15%-25%的孔隙，能够使透水速度达到31-52升/米/小时，远远高于最有效的降雨在最优秀的排水配置下的排出速率。2 .高承载力经国家检测机构鉴定，透水地坪的承载力完全能够达到C20-C25混凝土的承载标准，高于一般透水砖的承载力。3 .良好的装饰效果透水地坪拥有色彩优化配比方案，能够配合设计师独特创意，实现不同环境和个性所要求的装饰风格。这是一般透水砖很难实现的。4 ,易维护性人们所担心的孔隙堵塞问题是没有必要的，特有的透水性铺装系统使其只需通过高压水洗的方式就可以轻而易举的解决。5 .抗冻融性透水性铺装比一般混凝土

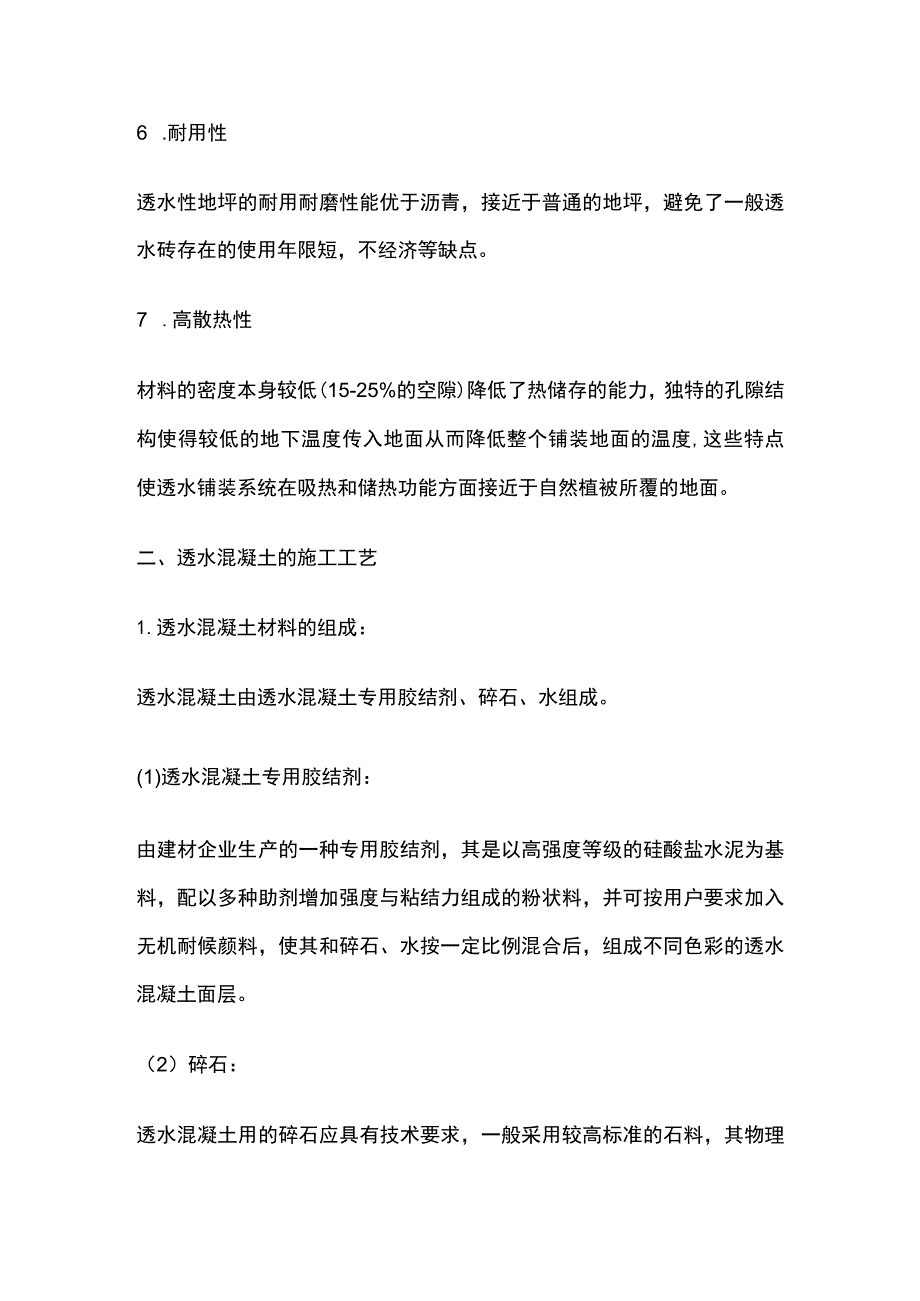

2、路面拥有更强的抗冻融能力，不会受冻融影响面断裂，因为它的结构本身有较大的孔隙。6 .耐用性透水性地坪的耐用耐磨性能优于沥青，接近于普通的地坪，避免了一般透水砖存在的使用年限短，不经济等缺点。7 .高散热性材料的密度本身较低(15-25%的空隙)降低了热储存的能力，独特的孔隙结构使得较低的地下温度传入地面从而降低整个铺装地面的温度,这些特点使透水铺装系统在吸热和储热功能方面接近于自然植被所覆的地面。二、透水混凝土的施工工艺1.透水混凝土材料的组成：透水混凝土由透水混凝土专用胶结剂、碎石、水组成。(1)透水混凝土专用胶结剂：由建材企业生产的一种专用胶结剂，其是以高强度等级的硅酸盐水泥为基料，配以多

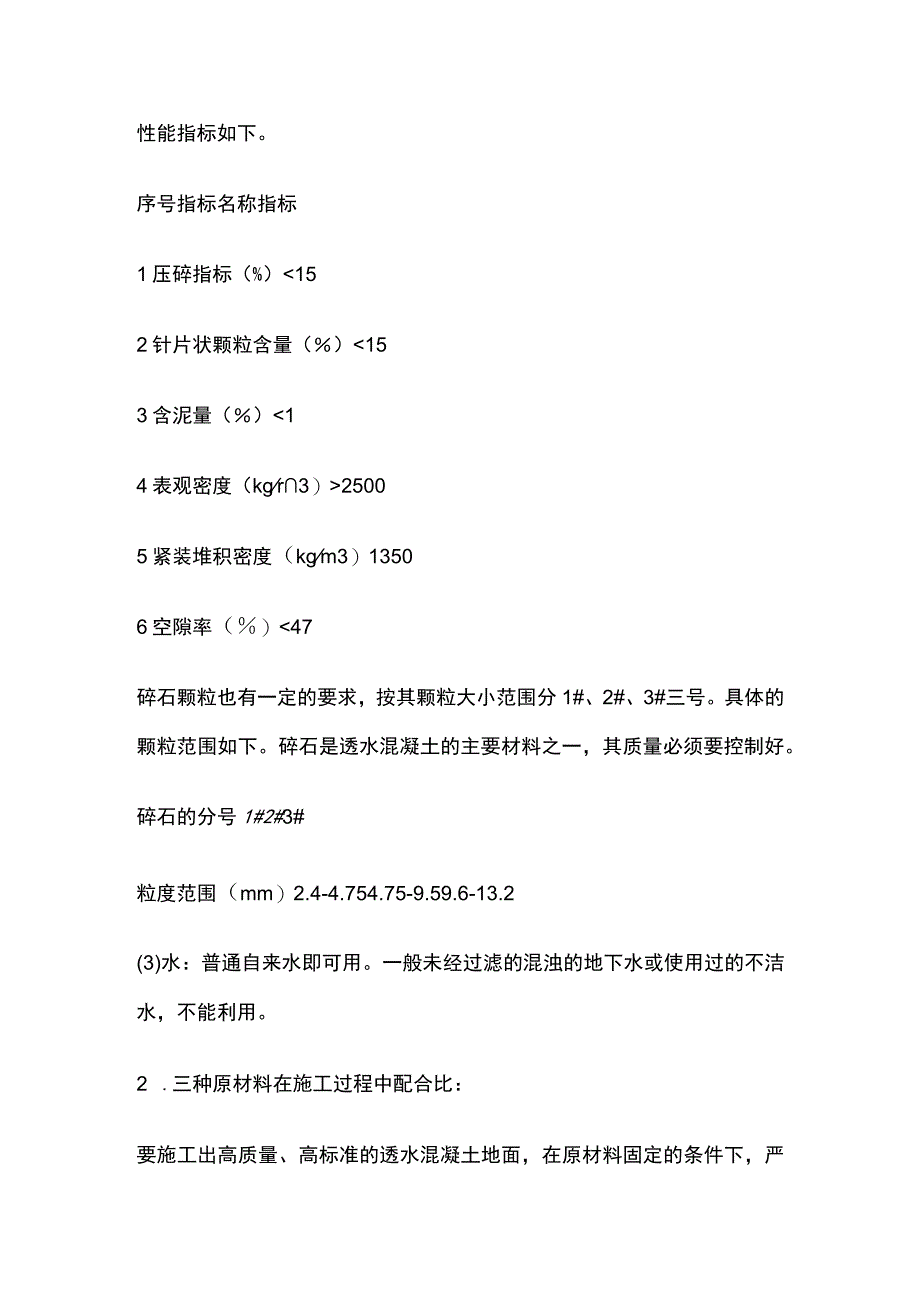

3、种助剂增加强度与粘结力组成的粉状料，并可按用户要求加入无机耐候颜料，使其和碎石、水按一定比例混合后，组成不同色彩的透水混凝土面层。（2）碎石：透水混凝土用的碎石应具有技术要求，一般采用较高标准的石料，其物理性能指标如下。序号指标名称指标1压碎指标（%）152针片状颗粒含量（）153含泥量（）25005紧装堆积密度（kgm3）13506空隙率（）47碎石颗粒也有一定的要求，按其颗粒大小范围分1#、2#、3#三号。具体的颗粒范围如下。碎石是透水混凝土的主要材料之一，其质量必须要控制好。碎石的分号1#2#3#粒度范围（mm）2.4-4.754.75-9.59.6-13.2(3)水：普通自来水即可用。
4、一般未经过滤的混浊的地下水或使用过的不洁水，不能利用。2 .三种原材料在施工过程中配合比：要施工出高质量、高标准的透水混凝土地面，在原材料固定的条件下，严格控制以上三种原材料的配比，是施工中的重要关键，在施工现场负责人必须严格控制比例。常用透水混凝土配合比(按质量计)：水：胶结剂：碎石=115:410:15203 .透水混凝土路面基层的要求：为确保路体结构层具有足够的整体强度和透水性，表面层下需有透水基层和较好保水性的垫层。基层要求：在素土层夯实层上，配用的基层材料，应有适当的强度外,须有较好的透水性，采用级配砂砾或级配碎石等。采用级配碎石时，碎石的最大粒径应小于0.7倍的基层厚度，且不超过5
5、0mmo垫层一般采用天然碎石，粒径小于IOmm,俗称瓜子片，并铺有一定厚度、铺设需均匀平整。考虑大暴雨季节因素，为防止基层过多积水，影响地基，在基层处设置专用透水管道，通向道路边的排水系统，及时排除过量的雨水。（本条根据当地情况参考使用）4 ,透水混凝土的施工1）施工前的准备：施工前应做好组织、物质、技术等三大准备。a.组织准备：建立健全的施工项目组织机构的人员设置，以能实现施工项目所要求的工作任务为原则，人员配置要从严控制，力求一专多用，一人多职。b物质准备：透水混凝土施实质上相似于水泥混凝土施工，其原料中仅少了砂子，而一定粒度的高料碎石替代了骨料，在施工中具有一定量的材料（胶结料、高料）。
6、C,施工机械、推车、瓦工工具等必备的工具、立模用的木料或型钢等配备；水、电设施到位，生活用水、电以及施工用水、电。施工用电：三相电，施工用水：普通自来水连接到搅拌设备旁。4）施工前的技术准备：了解和分析工程项目特点、进度要求，了解施工的客观条件，根据设计要求，熟悉设计图纸，合理布置施工力量，制定出施工方案，为工程顺利完成作好技术上的准备工作。2）施工：在准备工作充分的基础上，人员设备方可进场施工。a.立模：施工人员在首先须按设计要求进行分隔立模及区域立模工作，立模中须注意高度、垂直度、泛水坡度等的问题。b搅拌：根据工程量的大小，配置不同容量的机械搅拌器，机械搅拌器的一定范围内的地面处，应设置防
7、止水和物料散落的接料设备（如方型板式斗类），保护施工环境的卫生，减少施工后的清理工作。C,摊铺、浇筑成型：透水混凝土属干性混凝土料,其初凝快,摊铺必须及时。对于人行道面，大面积施工采用分块隔仓方式进行摊铺物料，其松铺系数为Llo将混合物均匀摊铺在工作面上，用括尺找准平整度和控制一定的泛水度，然后平板振动器（厚度厚的用平板振动器）或人工捣实，捣实不宜采用高频振动器，最后用抹合拍平，抹合不能有明水。d.养护：n透水混凝土与水泥混凝土属性类似，因此铺摊结束后，经检验标高、平整度均达到要求后，当气温较高时，为减少水分的蒸发，宜立即覆盖塑料薄膜，以保持水分。也可采用洒水养护，所有养护期不得少于7d,使其
8、在养护期内强度逐渐地提高。洒水养护，透水混凝土在浇注后1天开始洒水养护，高温时在8小时后开始养护，但淋水时不宜用压力水直接冲淋混凝土表面，应直接从上往下淋水，透水混凝土湿养时间不少于7天。养护时间应根据施工温度而定，一般养护期为1421天，高温时不少于14天，低温时不少于21天,5。（:以下施工，养护期不少于28天。R涂覆透明封闭剂：待表面混凝土成型干燥后在3天左右，涂刷透明封闭剂，增强耐久性和美观性，防止时间过长使透水混凝土孔隙受污而堵塞孔隙。三、透视混凝土施工注意事项：1.施工现场须专人负责物料的配比。2严格控制水灰比，即控制水的加入量，水在搅拌中分2-3次加入，不允许一次性加入。3 .为使物料搅拌均匀，适当延长机械搅拌时间，但不宜过长。4 .松铺系数即为物料摊铺高度高于实际高度的比，按透水混凝土的干湿度，一般采用LI-Ll5之间。5,平板振动器振动时间不能过长，防止过于密实，可出现离析现象。6.摊铺时尽量快和正确。7,因透水混凝土其孔隙率大，水分散失快，当天气温高于35。C时，施工时间应宜避开中午，适合在早晚进行施工。
